2019秋浙教版科学八年级上册同步测试题：第4章第2节 电流的测量（试题和答案没有分开）

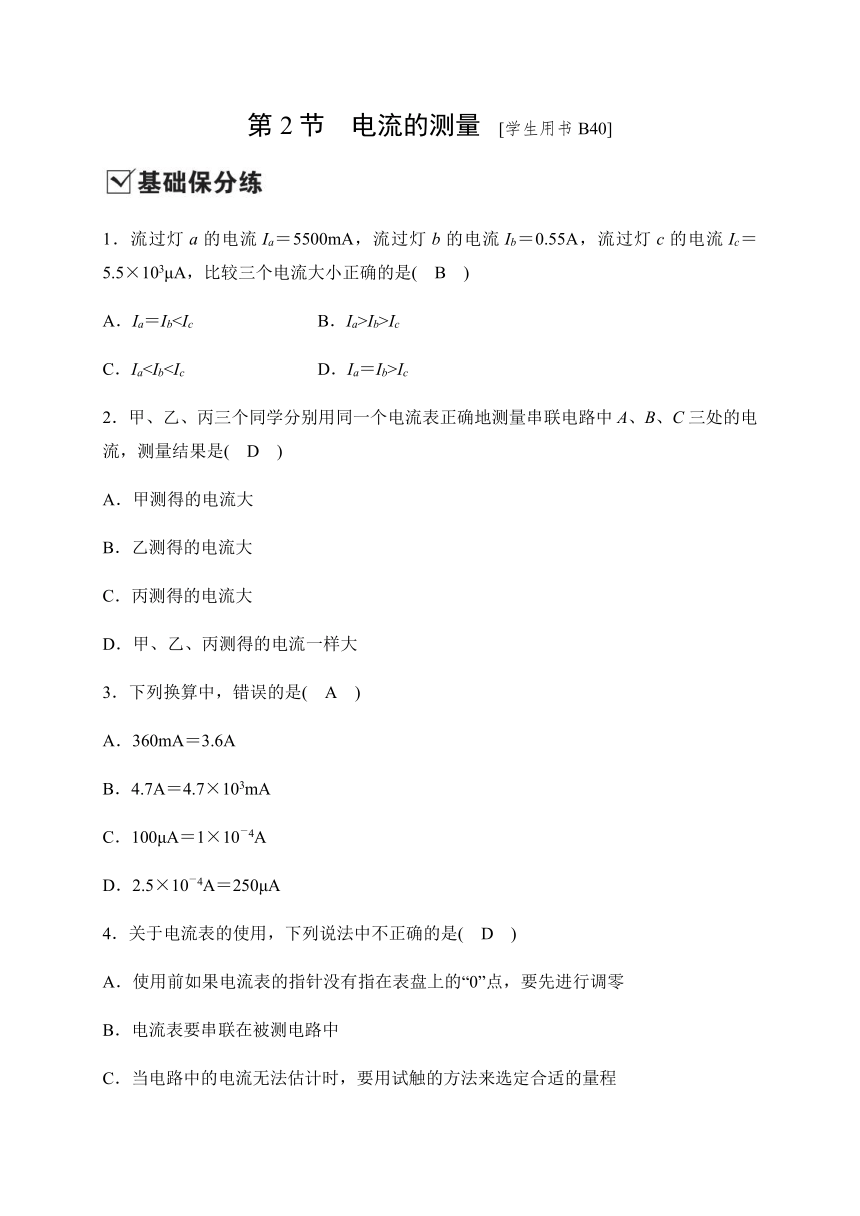

第2节　电流的测量　[学生用书B40]

1．流过灯a的电流Ia＝5500mA，流过灯b的电流Ib＝0.55A，流过灯c的电流Ic＝5.5×103μA，比较三个电流大小正确的是(　B　)
A．Ia＝IbIb>Ic
C．IaIc
2．甲、乙、丙三个同学分别用同一个电流表正确地测量串联电路中A、B、C三处的电流，测量结果是(　D　)
A．甲测得的电流大
B．乙测得的电流大
C．丙测得的电流大
D．甲、乙、丙测得的电流一样大
3．下列换算中，错误的是(　A　)
A．360mA＝3.6A
B．4.7A＝4.7×103mA
C．100μA＝1×10－4A
D．2.5×10－4A＝250μA
4．关于电流表的使用，下列说法中不正确的是(　D　)
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要串联在被测电路中
C．当电路中的电流无法估计时，要用试触的方法来选定合适的量程

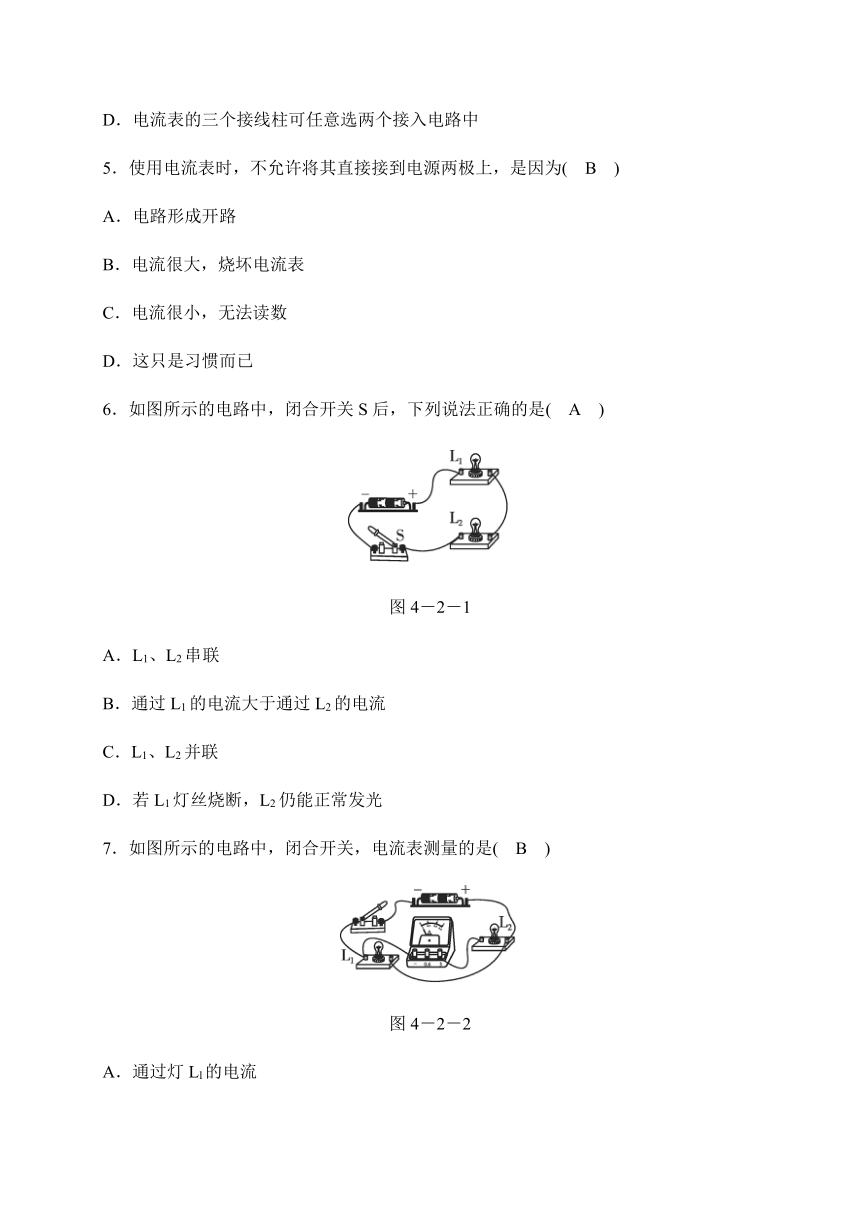

D．电流表的三个接线柱可任意选两个接入电路中
5．使用电流表时，不允许将其直接接到电源两极上，是因为(　B　)
A．电路形成开路
B．电流很大，烧坏电流表
C．电流很小，无法读数
D．这只是习惯而已
6．如图所示的电路中，闭合开关S后，下列说法正确的是(　A　)

图4－2－1
A．L1、L2串联
B．通过L1的电流大于通过L2的电流
C．L1、L2并联
D．若L1灯丝烧断，L2仍能正常发光
7．如图所示的电路中，闭合开关，电流表测量的是(　B　)

图4－2－2
A．通过灯Ll的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和
D．电源供给电路的总电流

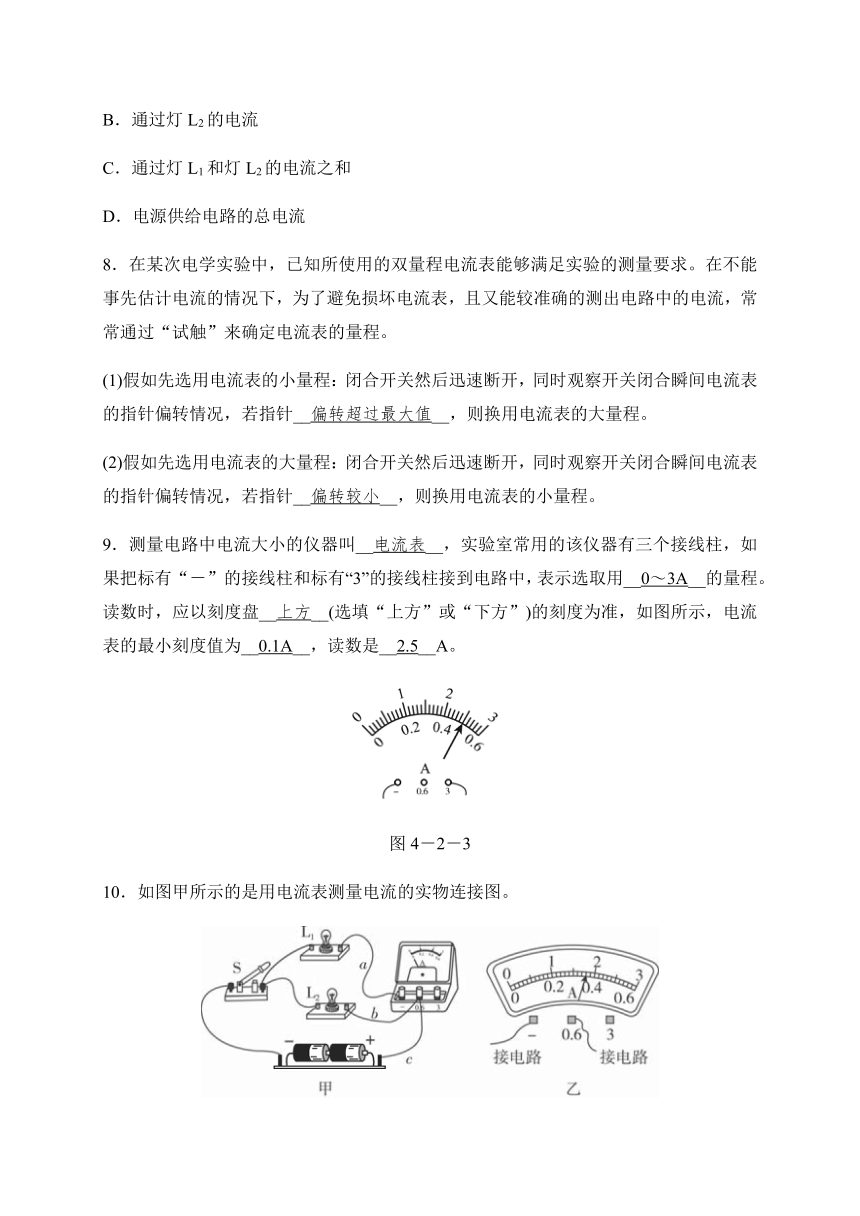

8．在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确的测出电路中的电流，常常通过“试触”来确定电流表的量程。
(1)假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针__偏转超过最大值__，则换用电流表的大量程。
(2)假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针__偏转较小__，则换用电流表的小量程。
9．测量电路中电流大小的仪器叫__电流表__，实验室常用的该仪器有三个接线柱，如果把标有“－”的接线柱和标有“3”的接线柱接到电路中，表示选取用__0～3A__的量程。读数时，应以刻度盘__上方__(选填“上方”或“下方”)的刻度为准，如图所示，电流表的最小刻度值为__0.1A__，读数是__2.5__A。

图4－2－3
10．如图甲所示的是用电流表测量电流的实物连接图。

图4－2－4
(1)电流表测量的是通过灯__L1__的电流。
(2)如果电流表示数如图乙所示，则测出的电流是__0.36__A。
(3)如果要用电流表测干路电流，且只允许移动其中一根导线，应将导线__b__(选填“a”“b”或“c”)的右端接在电流表的__负__(选填“正”或“负”)接线柱上。

11．在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出如图所示的A、B、C三处的电流大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是(　D　)

图4－2－5
A．将电源两极对调，再次测量A、B、C三处的电流
B．改变开关S的位置，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．换用不同规格灯泡，再次测量A、B、C三处的电流
12．在探究并联电路中各电路电流与各支路电流的关系时，王瑞同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据，如表所示。下列说法正确的是(　B　)
组别 L1规格 L2规格 IA(A) IB(A) IC(A)
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26

A.第1组数据没有测量误差
B．选用不同规格的灯进行实验，可使结论更具普遍性
C．分析多组数据是为了减小误差
D．测干路电流应该把电流表接在A处
13．甲、乙、丙三位同学在做用电流表测电流的分组实验时，闭合开关前，他们的电流表指针(虚线)均指在零刻度线处。当闭合开关试触时，发现电流表指针(实线)摆动分别出现了如图甲、乙、丙所示的情况。请分析他们在电流表的使用上分别存在什么问题，为了完成实验，应分别采取什么措施。

图4－2－6
(1)甲同学的问题是__“＋”“－”接线柱接反__，
应采取的措施是__调换“＋”“－”接线柱的连接__。
(2)乙同学的问题是__选择的量程过大__，应采取的措施是__改选小量程__。
(3)丙同学的问题是__选择的量程过小__，应采取的措施是__改选大量程__。
14．某同学要用电流表测量通过灯L1的电流，连接的电路图如图所示。闭合开关后，灯L1__不亮__(选填“亮”或“不亮”)，灯L2__亮__(选填“亮”或“不亮”)，电流表__有__(选填“有”或“没有”)示数，电路连接是__错误__(选填“正确”或“错误”)的。

图4－2－7

15．如图甲所示的电路中，开关闭合后，两个电流表指针偏转均如图乙所示，则电路中通过L1和L2的电流分别为(　B　)

图4－2－8
A．0.44A　2.2A B．0.44A　1.76A
C．0.76A　0.44A D．0.44A　2.64A
16．小松想利用图甲的元件组成并联电路，让电流表测通过L2的电流(通过L2的电流约为0.5A，通过L1的电流约为0.4A)，请你帮他查找一下电路的连接方面有什么错误。

图4－2－9
(1)图甲中电流表连接方面的错误有①__电流表测的是通过L1、L2的总电流__；②__电流表正、负接线柱接反了__。
(2)将(1)中指出的错误在图甲中改正，请在要改正的导线上用“×”标出，并正确连接电路。
(3)正确连接电路后，电流表的示数如图乙所示，则通过L2的电流为__0.52A__。
【答案】 (2)如答图所示。

第16(2)题答图
