人教版初中物理九年级17.2欧姆定律同步练习（含答案）

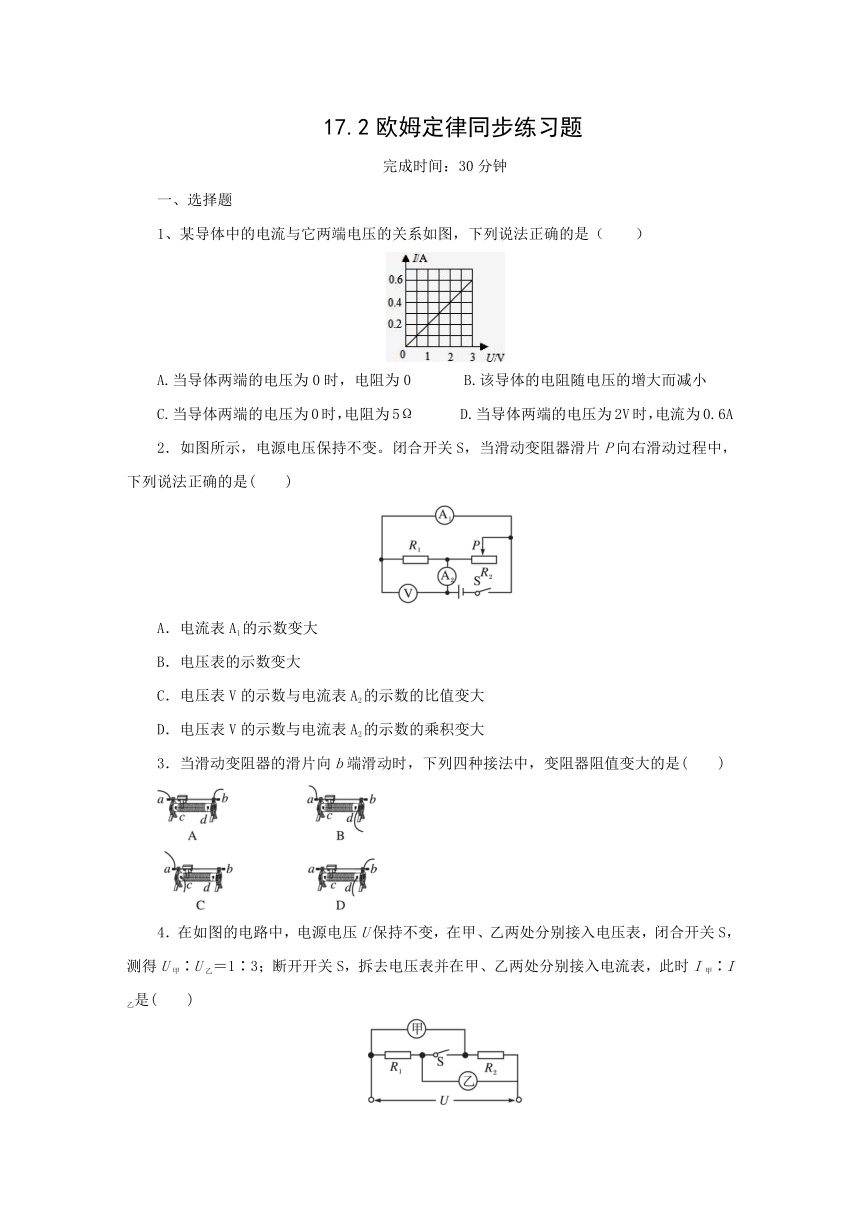

17.2欧姆定律同步练习题
完成时间：30分钟
一、选择题
1、某导体中的电流与它两端电压的关系如图，下列说法正确的是（　　）

A.当导体两端的电压为0时，电阻为0 B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时，电阻为5Ω D.当导体两端的电压为2V时，电流为0.6A
2．如图所示，电源电压保持不变。闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是(　　)

A．电流表A1的示数变大
B．电压表的示数变大
C．电压表V的示数与电流表A2的示数的比值变大
D．电压表V的示数与电流表A2的示数的乘积变大
3．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是(　　)

4．在如图的电路中，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲∶U乙＝1∶3；断开开关S，拆去电压表并在甲、乙两处分别接入电流表，此时I甲∶I乙是(　　)

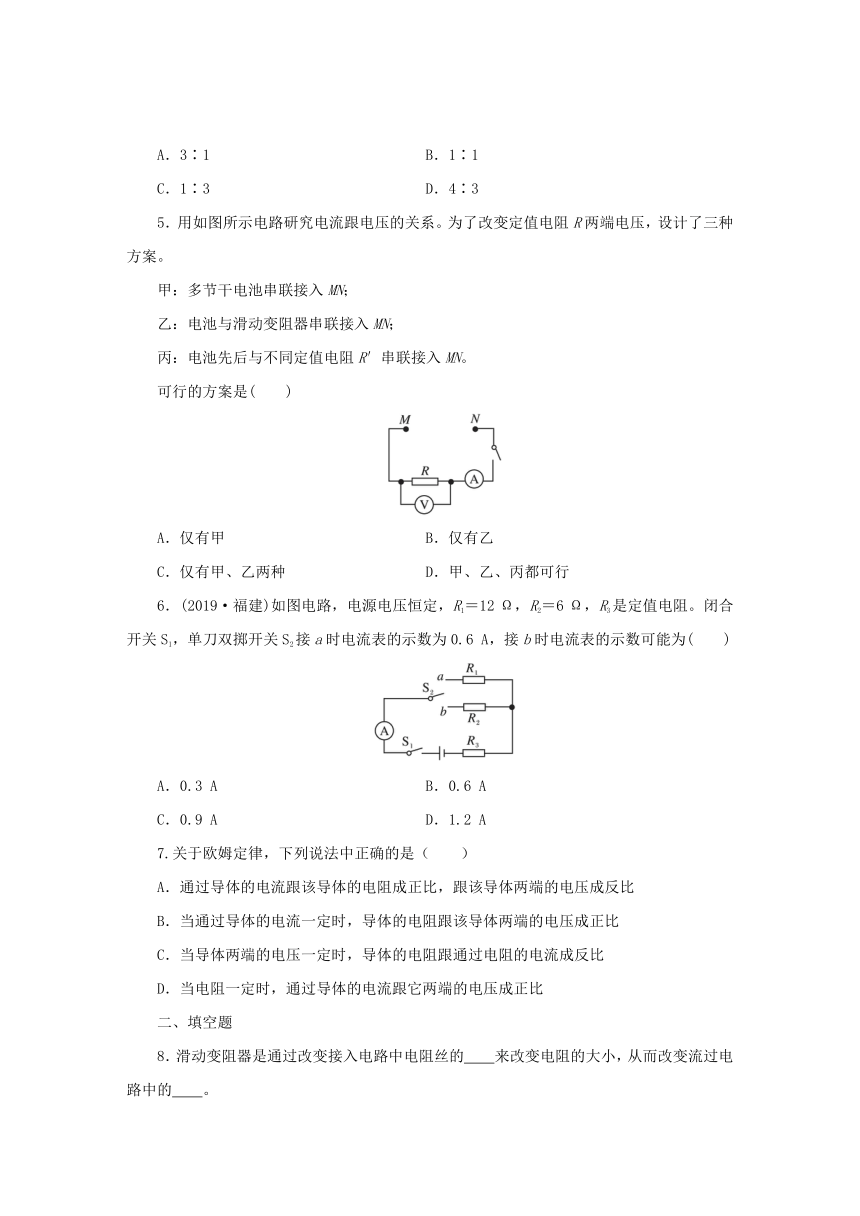

A．3∶1　　　　　　　　 B．1∶1
C．1∶3 D．4∶3
5．用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；
乙：电池与滑动变阻器串联接入MN；
丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是(　　)

A．仅有甲 B．仅有乙
C．仅有甲、乙两种 D．甲、乙、丙都可行
6．(2019·福建)如图电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(　　)

A．0.3 A　 B．0.6 A　
C．0.9 A　　 D．1.2 A
7.关于欧姆定律，下列说法中正确的是（　　）
A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比
B．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比
C．当导体两端的电压一定时，导体的电阻跟通过电阻的电流成反比
D．当电阻一定时，通过导体的电流跟它两端的电压成正比
二、填空题
8．滑动变阻器是通过改变接入电路中电阻丝的　　来改变电阻的大小，从而改变流过电路中的　　。

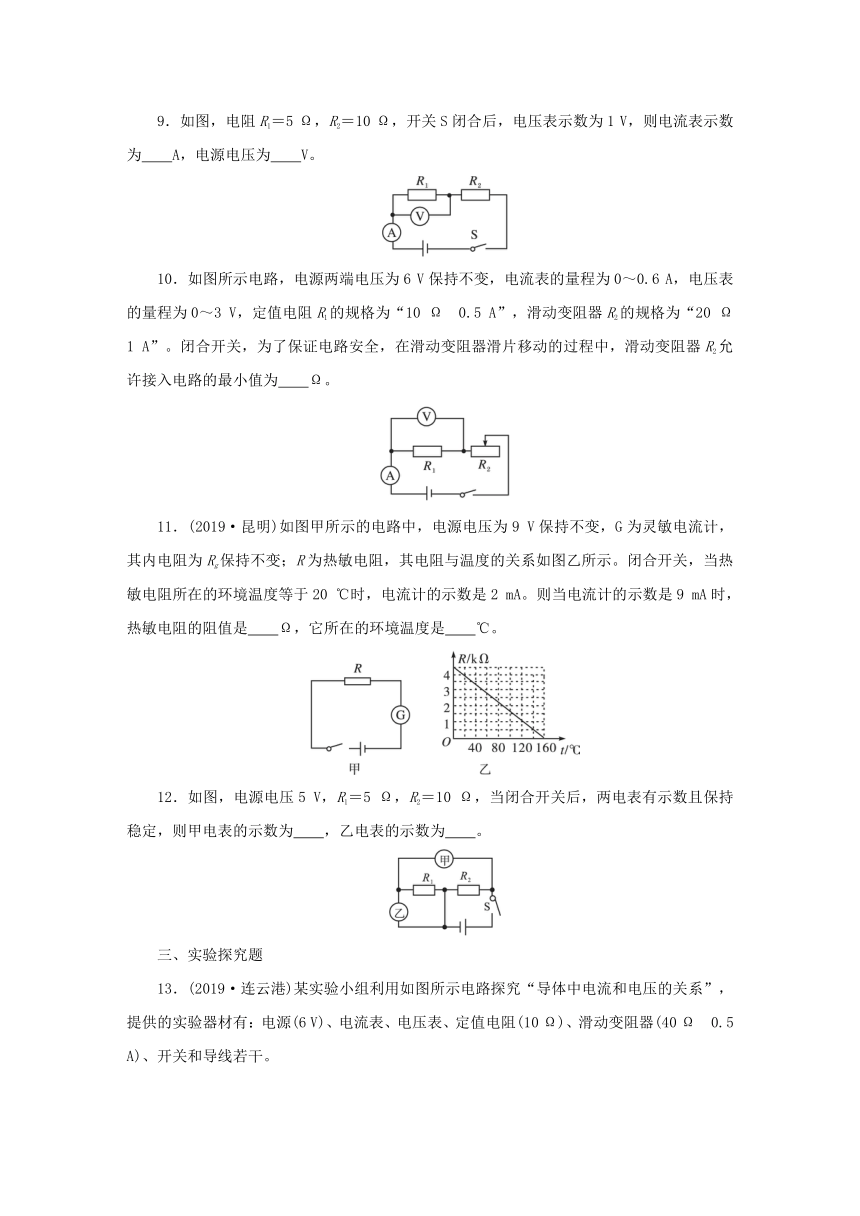

9．如图，电阻R1＝5 Ω，R2＝10 Ω，开关S闭合后，电压表示数为1 V，则电流表示数为　　A，电源电压为　　V。

10．如图所示电路，电源两端电压为6 V保持不变，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R1的规格为“10 Ω　0.5 A”，滑动变阻器R2的规格为“20 Ω　1 A”。闭合开关，为了保证电路安全，在滑动变阻器滑片移动的过程中，滑动变阻器R2允许接入电路的最小值为　　Ω。

11．(2019·昆明)如图甲所示的电路中，电源电压为9 V保持不变，G为灵敏电流计，其内电阻为Rg保持不变；R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20 ℃时，电流计的示数是2 mA。则当电流计的示数是9 mA时，热敏电阻的阻值是　　Ω，它所在的环境温度是　　℃。

12．如图，电源电压5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为　　，乙电表的示数为　　。

三、实验探究题
13．(2019·连云港)某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源(6 V)、电流表、电压表、定值电阻(10 Ω)、滑动变阻器(40 Ω　0.5 A)、开关和导线若干。

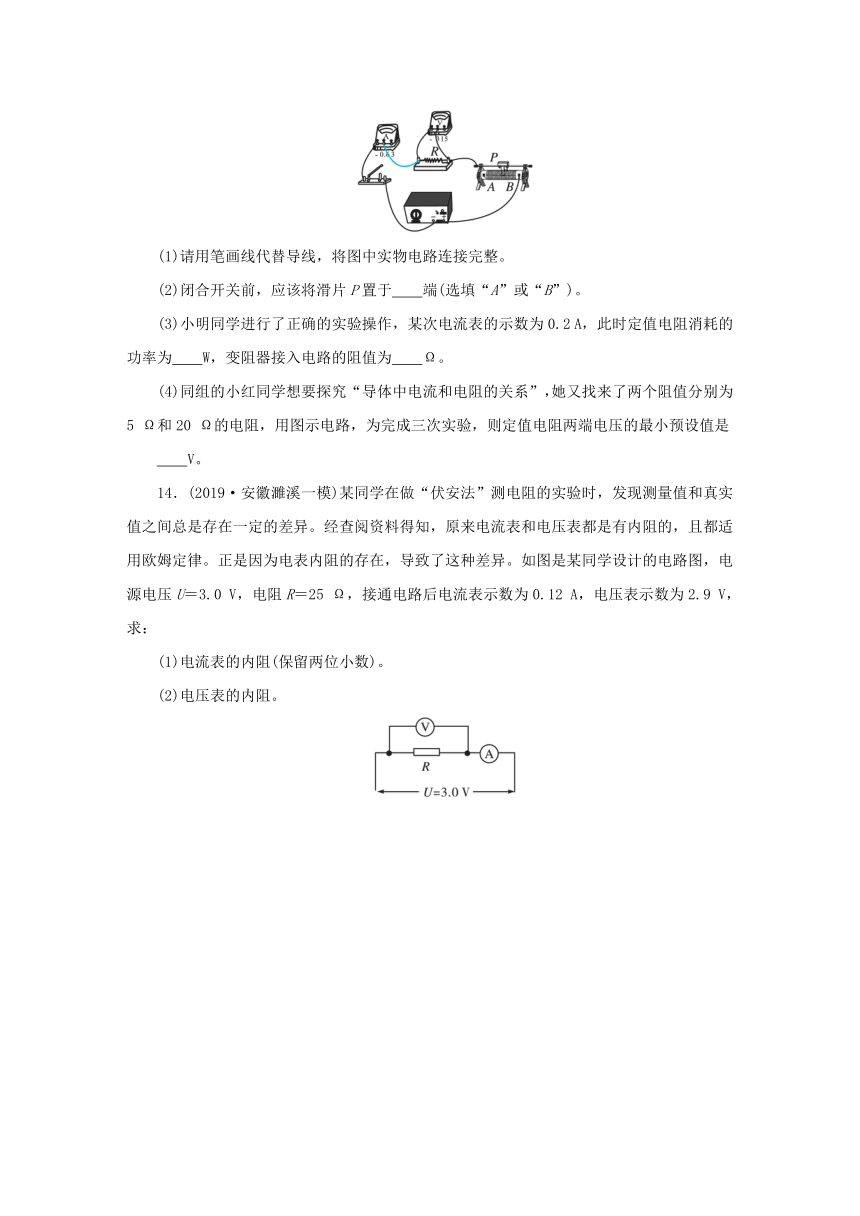

(1)请用笔画线代替导线，将图中实物电路连接完整。
(2)闭合开关前，应该将滑片P置于　　端(选填“A”或“B”)。
(3)小明同学进行了正确的实验操作，某次电流表的示数为0.2 A，此时定值电阻消耗的功率为　　W，变阻器接入电路的阻值为　　Ω。
(4)同组的小红同学想要探究“导体中电流和电阻的关系”，她又找来了两个阻值分别为5 Ω和20 Ω的电阻，用图示电路，为完成三次实验，则定值电阻两端电压的最小预设值是
　　V。
14．(2019·安徽濉溪一模)某同学在做“伏安法”测电阻的实验时，发现测量值和真实值之间总是存在一定的差异。经查阅资料得知，原来电流表和电压表都是有内阻的，且都适用欧姆定律。正是因为电表内阻的存在，导致了这种差异。如图是某同学设计的电路图，电源电压U＝3.0 V，电阻R＝25 Ω，接通电路后电流表示数为0.12 A，电压表示数为2.9 V，求：
(1)电流表的内阻(保留两位小数)。
(2)电压表的内阻。










17.2欧姆定律同步练习参考答案
一、选择题
1、某导体中的电流与它两端电压的关系如图，下列说法正确的是（　C　）
A.当导体两端的电压为0时，电阻为0 B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时，电阻为5Ω D.当导体两端的电压为2V时，电流为0.6A

2．如图所示，电源电压保持不变。闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是(　C　)

A．电流表A1的示数变大
B．电压表的示数变大
C．电压表V的示数与电流表A2的示数的比值变大
D．电压表V的示数与电流表A2的示数的乘积变大
3．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是(　C　)

4．在如图的电路中，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲∶U乙＝1∶3；断开开关S，拆去电压表并在甲、乙两处分别接入电流表，此时I甲∶I乙是(　C　)

A．3∶1　　　　　　　　 B．1∶1
C．1∶3 D．4∶3
5．用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；
乙：电池与滑动变阻器串联接入MN；
丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是(　D　)

A．仅有甲 B．仅有乙
C．仅有甲、乙两种 D．甲、乙、丙都可行
6．如图电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(　C　)

A．0.3 A　 B．0.6 A　
C．0.9 A　　 D．1.2 A
7.关于欧姆定律，下列说法中正确的是（　D　）
A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比
B．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比
C．当导体两端的电压一定时，导体的电阻跟通过电阻的电流成反比
D．当电阻一定时，通过导体的电流跟它两端的电压成正比
二、填空题
8．滑动变阻器是通过改变接入电路中电阻丝的　长度　来改变电阻的大小，从而改变流过电路中的　电流　。
9．如图，电阻R1＝5 Ω，R2＝10 Ω，开关S闭合后，电压表示数为1 V，则电流表示数为　0.2　A，电源电压为　3　V。

10．如图所示电路，电源两端电压为6 V保持不变，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R1的规格为“10 Ω　0.5 A”，滑动变阻器R2的规格为“20 Ω　1 A”。闭合开关，为了保证电路安全，在滑动变阻器滑片移动的过程中，滑动变阻器R2允许接入电路的最小值为　10　Ω。

11．如图甲所示的电路中，电源电压为9 V保持不变，G为灵敏电流计，其内电阻为Rg保持不变；R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20 ℃时，电流计的示数是2 mA。则当电流计的示数是9 mA时，热敏电阻的阻值是　500　Ω，它所在的环境温度是　140　℃。

12．如图，电源电压5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为　1 A　，乙电表的示数为　5 V　。

三、实验探究题
13．某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源(6 V)、电流表、电压表、定值电阻(10 Ω)、滑动变阻器(40 Ω　0.5 A)、开关和导线若干。


(1)请用笔画线代替导线，将图中实物电路连接完整。
(2)闭合开关前，应该将滑片P置于　A　端(选填“A”或“B”)。
(3)小明同学进行了正确的实验操作，某次电流表的示数为0.2 A，此时定值电阻消耗的功率为　0.4　W，变阻器接入电路的阻值为　20　Ω。
(4)同组的小红同学想要探究“导体中电流和电阻的关系”，她又找来了两个阻值分别为5 Ω和20 Ω的电阻，用图示电路，为完成三次实验，则定值电阻两端电压的最小预设值是
　2　V。
14．某同学在做“伏安法”测电阻的实验时，发现测量值和真实值之间总是存在一定的差异。经查阅资料得知，原来电流表和电压表都是有内阻的，且都适用欧姆定律。正是因为电表内阻的存在，导致了这种差异。如图是某同学设计的电路图，电源电压U＝3.0 V，电阻R＝25 Ω，接通电路后电流表示数为0.12 A，电压表示数为2.9 V，求：
(1)电流表的内阻(保留两位小数)。
(2)电压表的内阻。

解：设电流表的内阻为RA，电压表的内阻RV，
由题意和图示可知，R与RV并联后再与RA串联，电压表测并联部分的电压，电流表测干路电流。
(1)因串联电路中总电压等于各分电压之和，
所以，电流表两端的电压UA＝U－UV＝3.0 V－2.9 V＝0.1 V，由I＝可得，电流表的内阻RA＝＝≈0.83 Ω；
(2)因并联电路中各支路两端的电压相等，所以，通过R的电流为IR＝＝＝＝0.116 A，因并联电路中干路电流等于各支路电流之和，所以，通过电压表的电流为IV＝I－IR＝0.12 A－0.116 A＝0.004 A，则电压表的内阻为RV＝＝＝725 Ω。
