树
图片预览
文档简介
(共26张PPT)

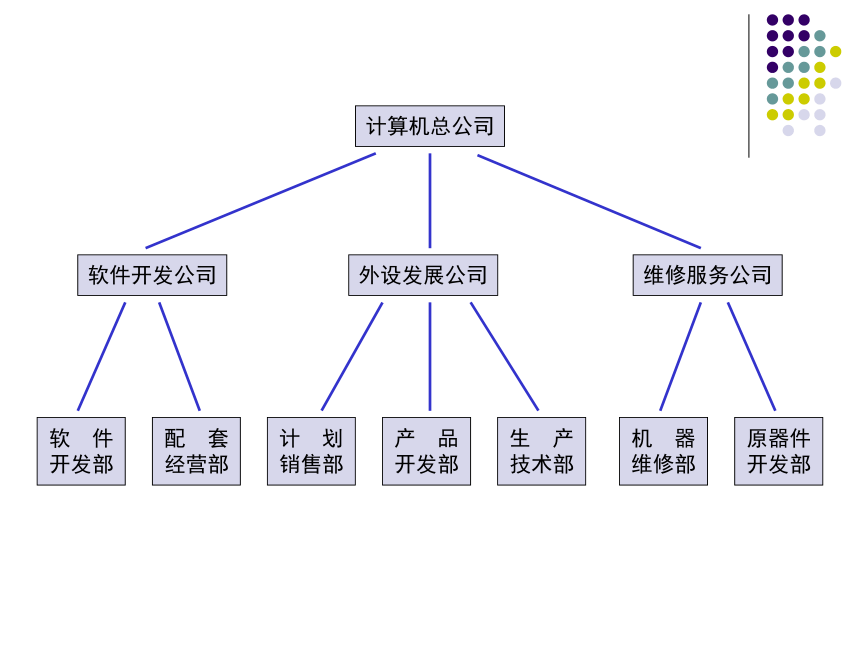

计算机总公司
软件开发公司
外设发展公司
维修服务公司
软 件
开发部
配 套
经营部
计 划
销售部
产 品
开发部
生 产
技术部
机 器
维修部
原器件
开发部

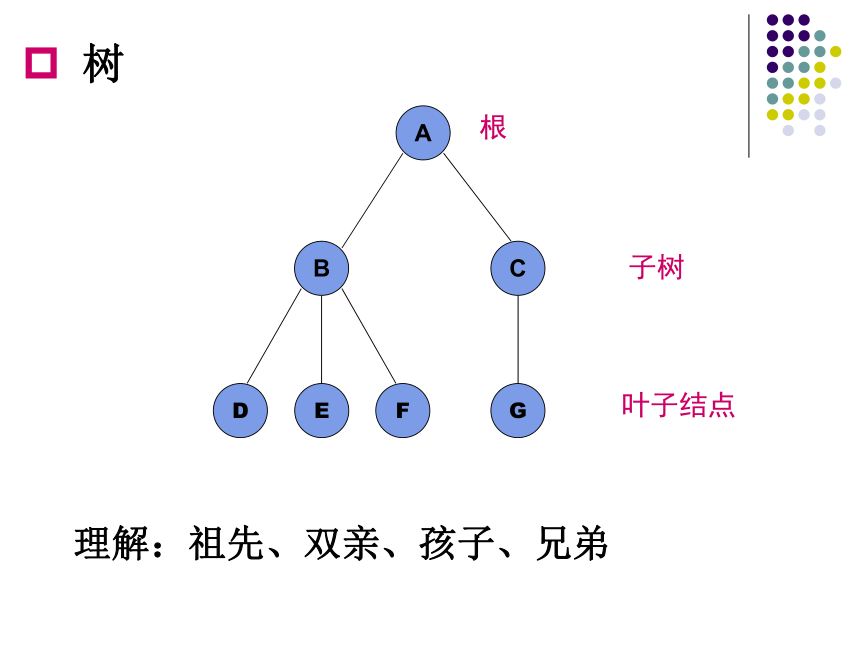

树
A
B
C
D
E
F
G
根
子树
叶子结点
理解：祖先、双亲、孩子、兄弟

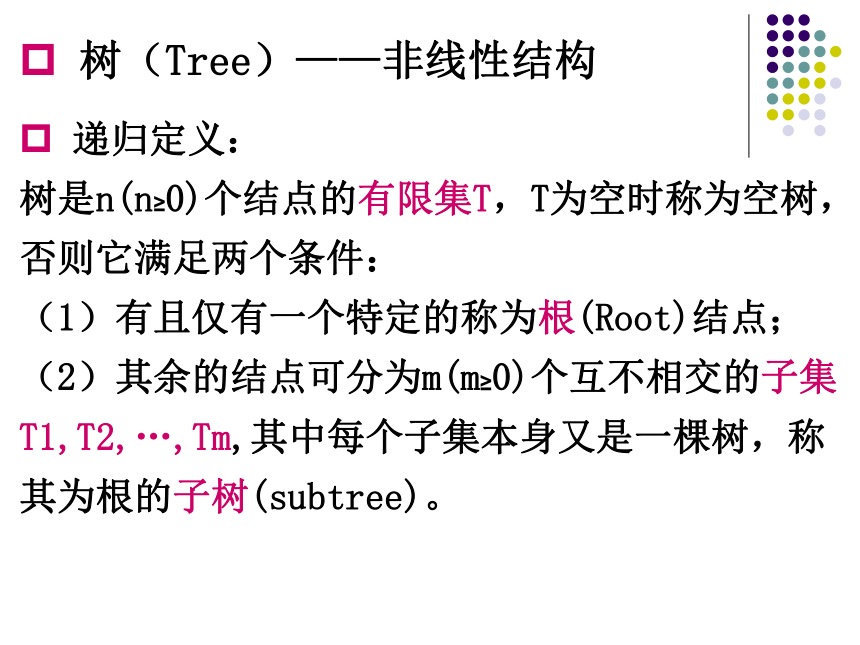

树（Tree）——非线性结构
递归定义：
树是n(n≥0)个结点的有限集T，T为空时称为空树，否则它满足两个条件：
（1）有且仅有一个特定的称为根(Root)结点；
（2）其余的结点可分为m(m≥0)个互不相交的子集T1,T2,…,Tm,其中每个子集本身又是一棵树，称其为根的子树(subtree)。

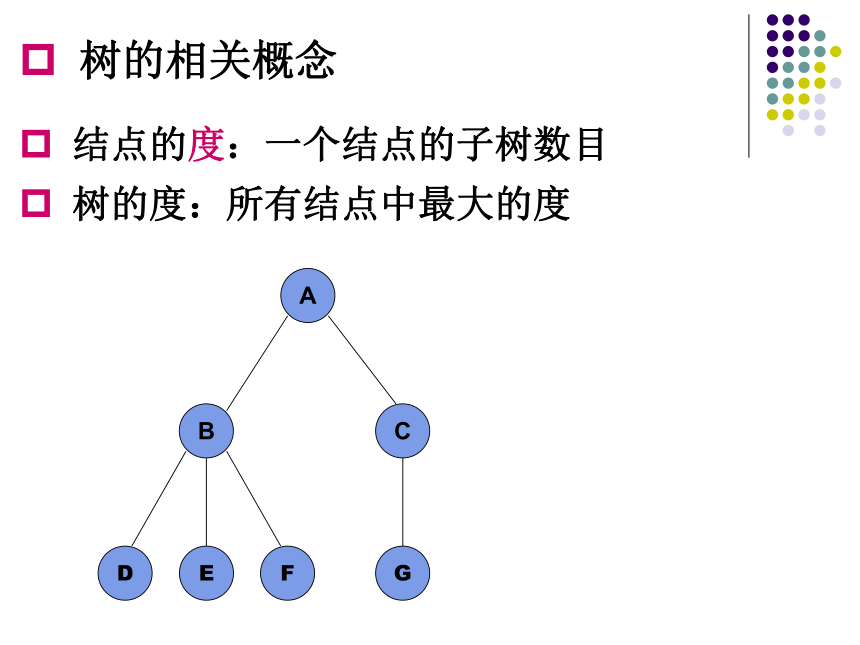

树的相关概念
结点的度：一个结点的子树数目
树的度：所有结点中最大的度
A
B
C
D
E
F
G

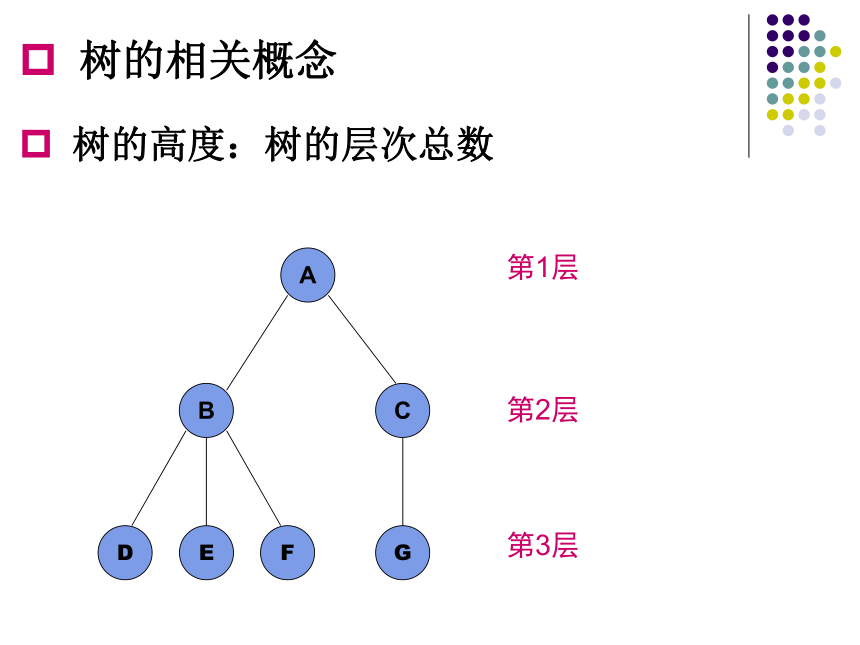

树的相关概念
树的高度：树的层次总数
A
B
C
D
E
F
G
第1层
第2层
第3层

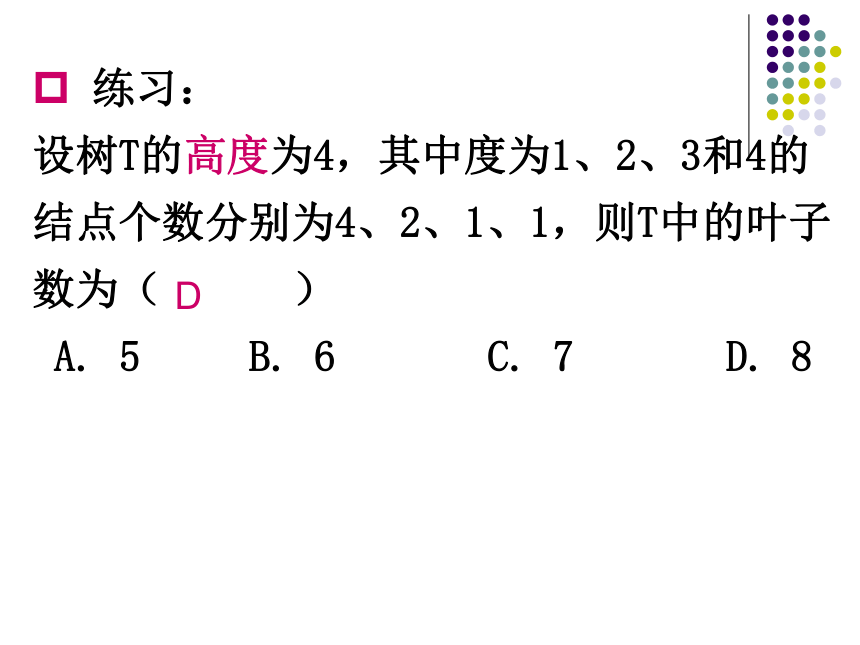

练习：
设树T的高度为4，其中度为1、2、3和4的结点个数分别为4、2、1、1，则T中的叶子数为（ ）
A. 5 B. 6 C. 7 D. 8
D

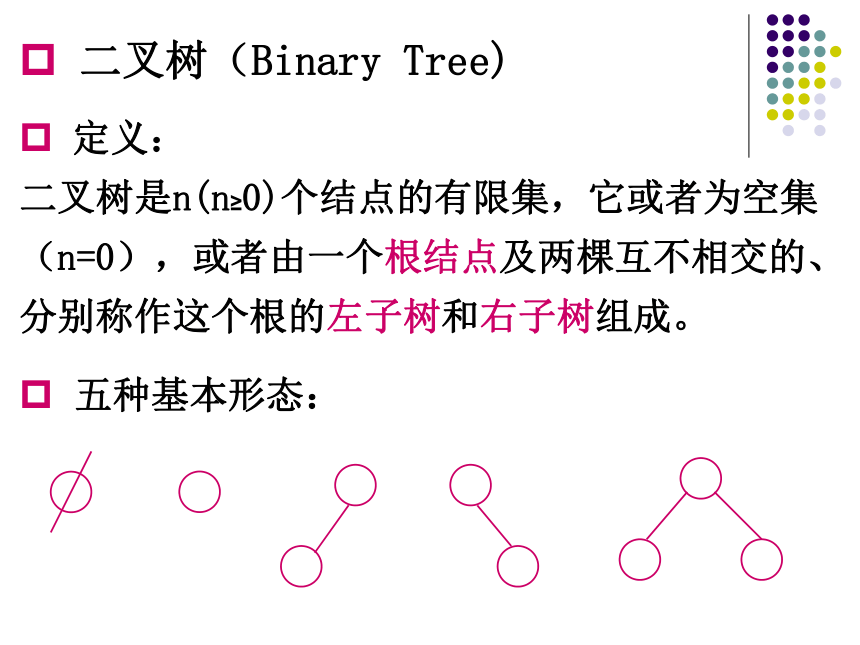

二叉树（Binary Tree)
定义：
二叉树是n(n≥0)个结点的有限集，它或者为空集（n=0），或者由一个根结点及两棵互不相交的、分别称作这个根的左子树和右子树组成。
五种基本形态：

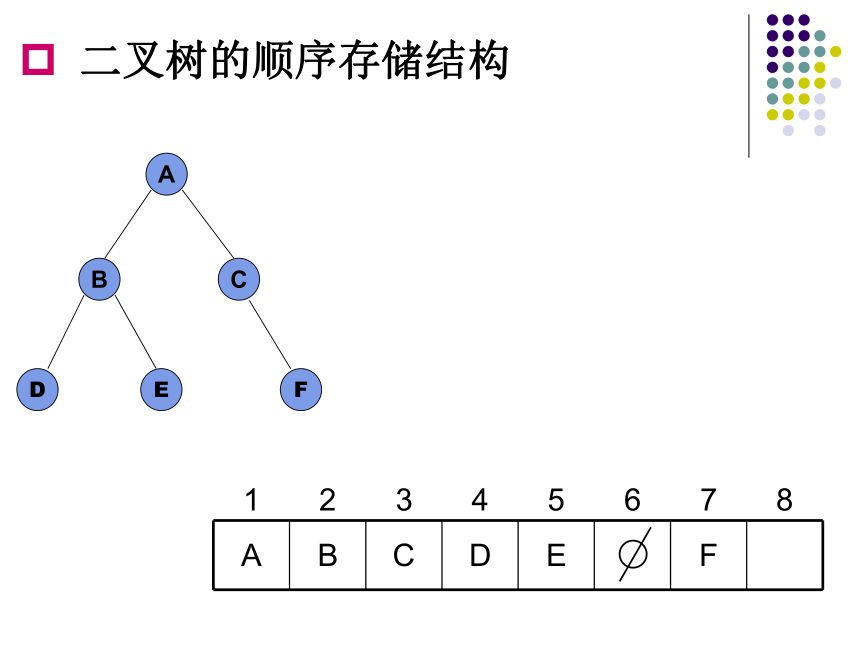

二叉树的顺序存储结构
A
B
C
D
E
F
A B C D E F
1 2 3 4 5 6 7 8

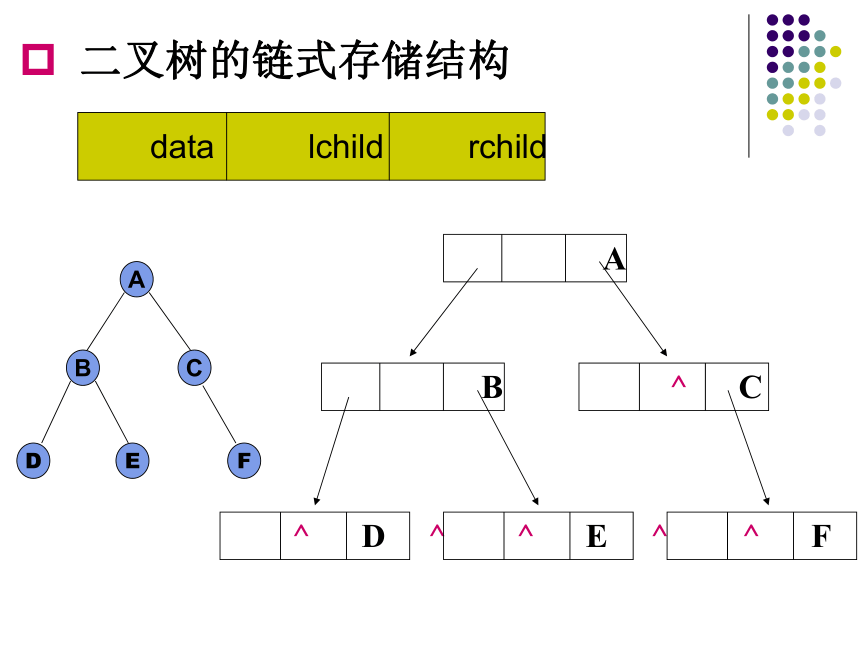

二叉树的链式存储结构
data lchild rchild
A
B
C
D
E
F
A
B
^ C
^ D ^
^ E ^
^ F ^
二叉树的性质
性质1 二叉树第i层上的结点数目最多为
（i≥1）
满二叉树
完全二叉树
2i-1
20
21
22
23
二叉树的性质
性质2 深度为k的二叉树至多有 个结点
（k≥1）
2k-1
满二叉树
完全二叉树
二叉树的性质
性质3 在任意一棵二叉树中，若终端结点的个数为n0，度为2的结点数为n2，则n0=n2+1
证明：设结点总数为n，则n=n0+n1+n2 ①
1度结点有一个孩子，2度结点有两个孩子，孩子结点总数有n1+2n2，根结点1个，则n=n1+2n2+1 ②
由①②得，n0+n1+n2=n1+2n2+1 n0=n2+1
练习：
满二叉树的叶子结点个数为N，则它的结点总数为（ ）。
A. N B. 2N C. 2N – 1 D. 2N + 1
C
练习：
一棵完全二叉树上有1001个结点，其中叶子结点的个数是（ ）
A. 250 B. 500 C. 254 D. 501
D
二叉树的性质
完全二叉树
性质4 具有n个结点的完全二叉树的深度k为
设n=12，3lg12 = 3，k=3+1=4
lgn + 1
二叉树的遍历
A
B
C
D
E
F
遍历：
指沿着某条搜索路线，依次对树中每个结点均做一次且仅做一次访问。
遍历方案（6种）：
（1）访问根结点（N）；
（2）遍历左子树（L）；
（3）遍历右子树（R）。
二叉树的遍历
A
B
C
D
E
F
三种遍历：
（1）前序遍历（先序遍历）
NLR 根－左－右
（2）中序遍历
LNR 左－根－右
（3）后序遍历
LRN 左－右－根
练习：
二叉树T，已知其前序遍历序列为1 2 4 3 5 7 6，中序遍历序列为4 2 1 5 7 3 6，则其后序遍历序列为（ ）。
A. 4 2 5 7 6 3 1 B. 4 2 7 5 6 3 1 C. 4 2 7 5 3 6 1 D. 4 7 2 3 5 6 1 E. 4 5 2 6 3 7 1
B
练习：
某二叉树中序序列为abcdefg，后序序列为bdcafge，则前序序列是（ ）
A. egfacbd B. eacbdgf
C. eagcfbd D. 以上答案都不对
B
问题解答：
已知：按中序遍历二叉树的结果为abc。
问：有多少种不同形态的二叉树可以得到这一遍历结果，并画出这些二叉树。
a
b
c
a
c
b
b
a
c
a
b
c
a
b
c
①
③
②
④
⑤
树的路径长度：
从树根到树中每一结点的路径长度之和。
A
B
C
结点数目相同的二叉树，完全二叉树的路径长度最短。
A
B
C
A
B
C
树的带权路径长度（WPL）
结点的带权路径长度：结点到树根之间的路径长度与该结点上权的乘积。
树的带权路径长度：树中所有叶子结点的带权路径长度之和。
最优二叉树（哈夫曼树）
带权路径长度最小的二叉树。
A
B
C
D
假定有四个叶子结点 ，权值分别是7、5、2、4，如何构造哈夫曼树？
C
A
B
D
A
D
B
C
C
A
B
D
WPL=7*2+5*2+2*2+4*2=36
WPL=7*3+5*3+2*1+4*2=46
WPL=7*1+5*2+2*3+4*3=35
例：有五个结点k1，k2，k3，k4，k5，权值分别是16、2、18、16、23，如何构造哈夫曼树？
哈夫曼树
C
A
B
D
若有N个叶子结点，
则结点总数为？
2*N+1
