人教版九年级物理20.5《磁生电》 课件(共27张PPT)

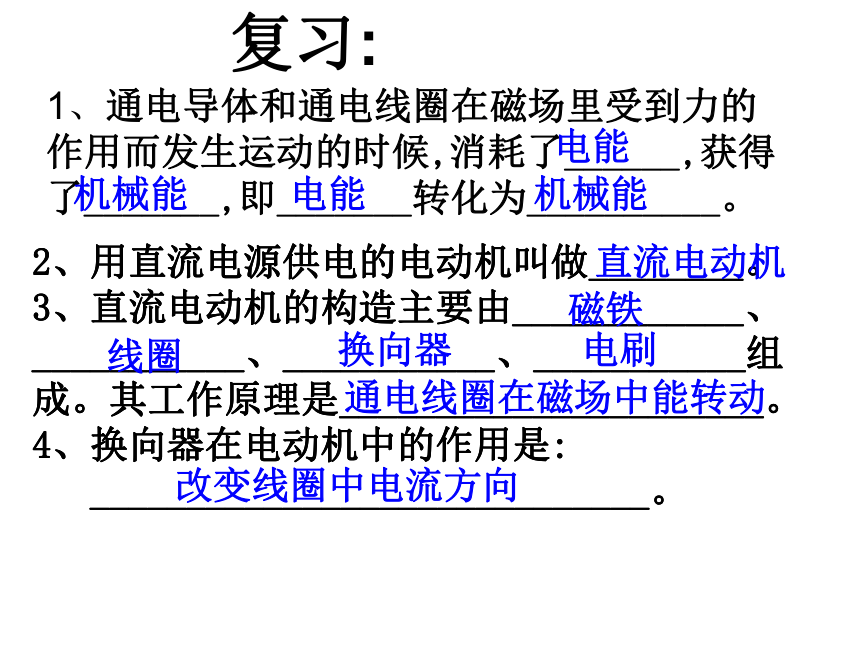

课件27张PPT。九年级物理1、通电导体和通电线圈在磁场里受到力的作用而发生运动的时候,消耗了______,获得了_______,即_______转化为__________。2、用直流电源供电的电动机叫做________。
3、直流电动机的构造主要由____________、___________、___________、___________组成。其工作原理是______________________。
4、换向器在电动机中的作用是:
_____________________________。电能机械能电能机械能2、用直流电源供电的电动机叫做________。
3、直流电动机的构造主要由____________、___________、___________、___________组成。其工作原理是______________________。
4、换向器在电动机中的作用是:

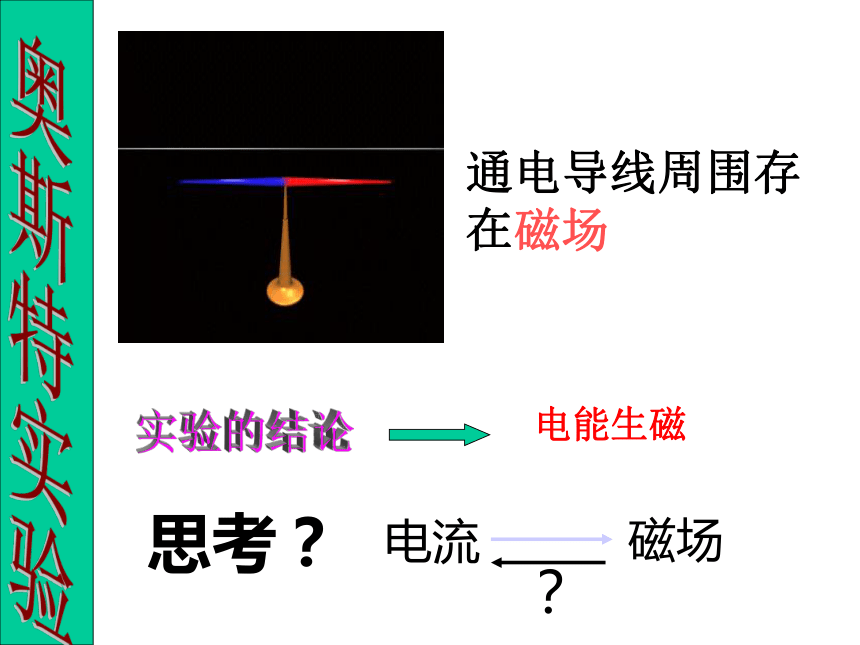

_____________________________。直流电动机磁铁线圈换向器电刷通电线圈在磁场中能转动改变线圈中电流方向复习:通电导线周围存在磁场实验的结论电能生磁

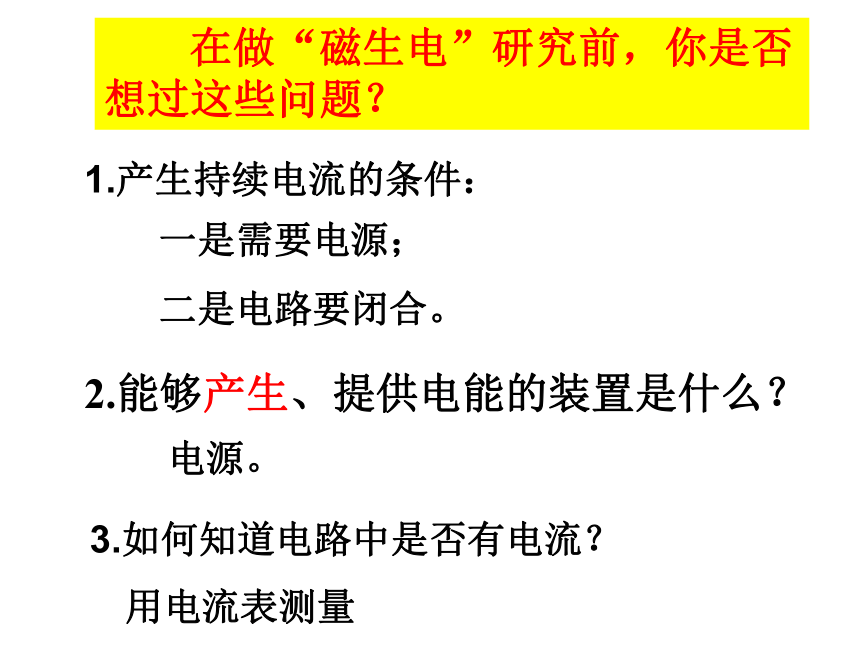

思考？电流磁场 英国科学家法拉第，经过十年坚持不懈的努力，终于在1831年成功地利用磁场获得电流。 今天我们沿着科学家的足迹，来研究如何利用磁场来获得电流？ 磁生电1.产生持续电流的条件：一是需要电源；

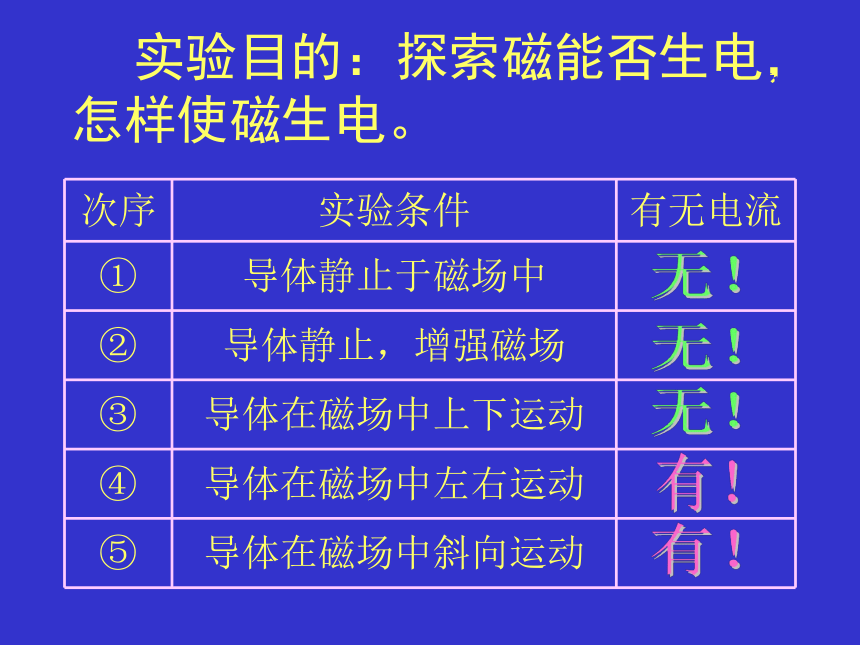

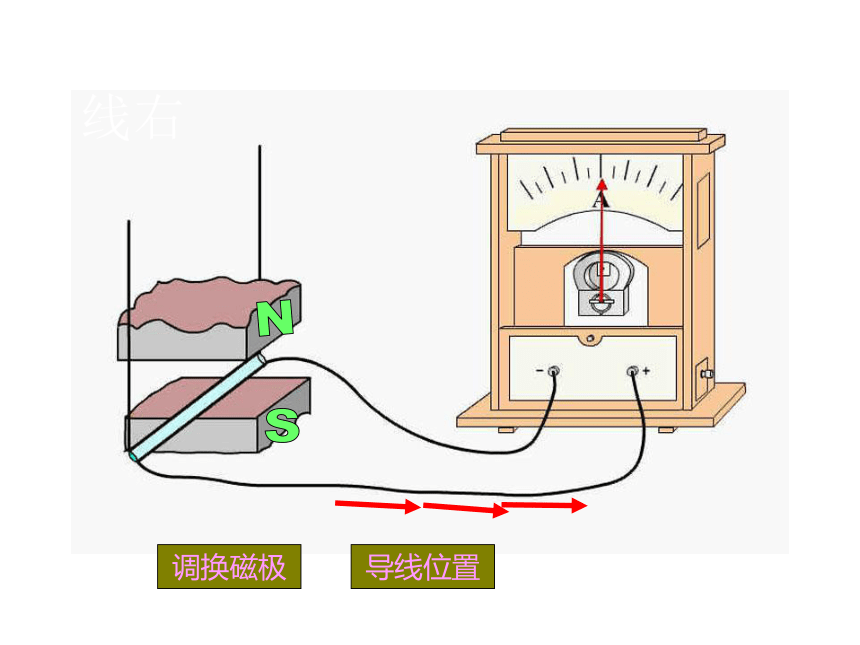

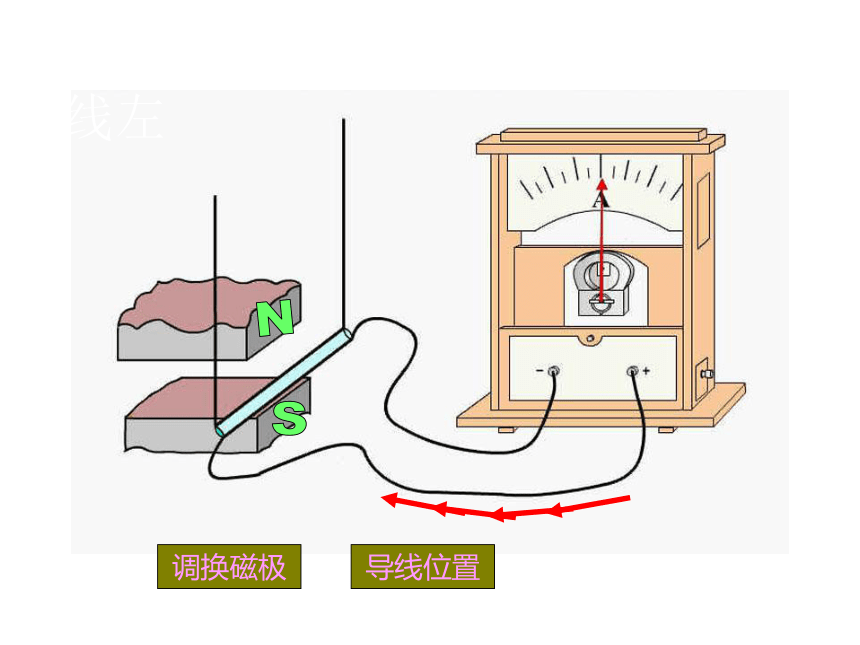

二是电路要闭合。3.如何知道电路中是否有电流？ 在做“磁生电”研究前，你是否想过这些问题？用电流表测量2.能够产生、提供电能的装置是什么？电源。NS调换磁极导线位置N上线左NS调换磁极导线位置N上线右实验表格无！无！无！有！有！ 实验目的：探索磁能否生电，怎样使磁生电。11111总结产生感应电流的条件：
A、电路闭合
B、一部分导体
C、导体做切割磁感线运动产生感应电压的条件：
导体在磁场中做切割磁感线 运动电流和能量 导体中感应电流的方向跟导体运动方向和磁感线方向有关。 在电磁感应现象中，机械能转化为电能。 电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。感应电流：由于电磁感应产生的电流就叫做感应电流。感应电压产生的条件：导体做切割磁感线运动。电磁感应实验
（ 附方法： 右手定则） 导体在磁场中切割磁感线时,感应电流的方向跟什么有关?思考:发电机发电机是把机械能
转化为电能的机器发电机原理：电磁感应现象交流电：周期性改变方向的电流
直流电：方向不变的电流
交流电的周期：交流电完成一次周
期性变化需要的时间
交流电的频率：在一秒内交流电完 成周期性变化的次数
我国交流电周期是0.02秒，频率为50赫兹。其意义是发电机线圈转一周用 0.02 秒，即1秒内线圈转50圈，交流电的 电流方向改变100次。 课堂小结1、磁能否产生电能2、是否无论如何运动都能产生电流？否3、如何运动才会产生感应电流？还需要什么条件？导体做切割磁感线运动，导体必须是闭合的而且是一部分练习11.???
1. 产生感应电流的条件是（ ）
A．? 导体在磁场中运动
B．? 导体在磁场中做切割磁感线运动
C．? 闭合电路的一部分导体做切割磁感线运动
D．? 闭合导体在磁场中做切割磁感线运动
C学习效果反馈课本练习甲乙2.判断：下列状况中，哪些状况有感应电流产生？课本练习丙丁练习21.?????? 3.导体在磁场里做切割磁感线运动，导体的两端将产生___________。
感应电压 4.感应电流的方向与_____________
和________________有关。导体运动方向磁感线方向练习4ABC××5.图中A、D已标出了磁场方向、导体切割磁感线的方向和产生的电流方向，请在B、C、E、F图中标出电流的方向。 A B C注： ——表示电流的方向垂直纸面向里，
——表示电流的方向垂直纸面向外。×·.没电流 D E F注： ——表示电流的方向垂直纸面向里，
——表示电流的方向垂直纸面向外。×·练习56.在电磁感应现象中，导体切割磁感线运动时，产生了_______________。由此可见，在电磁感应现象中，______能转化为______能。 感应电流电机械 7.判断题1、导体在磁场中运动一定会产生感应电流（ ）
2、导体在磁场中做切割运动一定会产生感应电压（ ）
3、闭合导体在磁场中做切割运动一定会产生感应电流（ ）
4、闭合导体的一部分在磁场中做切割运动一定会产生感应电流（ ）
ⅹⅹ√√N8、下面的四个图中那些不会产生感应电流（ ）（图中小圆表示闭合导体的一部分）ABCDBD
