16.4 变阻器
新课导入

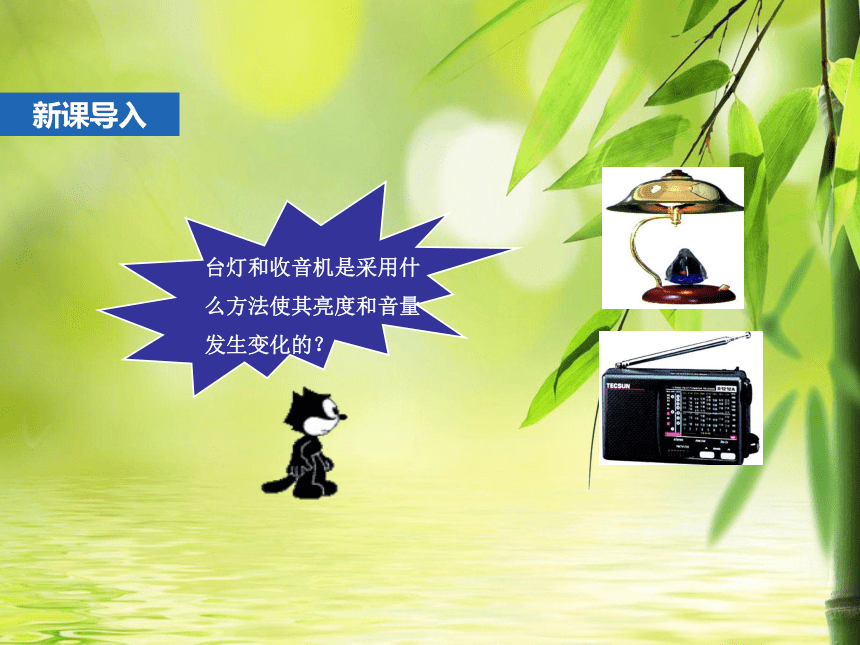

台灯和收音机是采用什么方法使其亮度和音量发生变化的？

改变电池的节数可以改变
灯泡的亮度，但亮度不能
连续调，该怎么办？

要使灯泡的亮度连续可调，请你利用你身边的器材来试试看，能否做到最简便呢？
　　沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？
　　你认为灯泡的亮度为什么会这样变化？
铅笔芯
想想做做
随着夹子在铅笔芯上移动，小灯泡的亮度会发生连续变化，接入电路中的铅笔芯越短，电阻越小，小灯泡越亮。
学习目标
1．了解变阻器的构造，在电路中的符号。理解变阻器的工作原理。
2．通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法。
　　
一、变 阻 器
　　滑动变阻器
能改变接入电路中电阻大小的元件叫做变阻器。
电位器
新课教学
　（3）元件符号：
　（2）结构示意图：
　2．图示
（1）实物图：

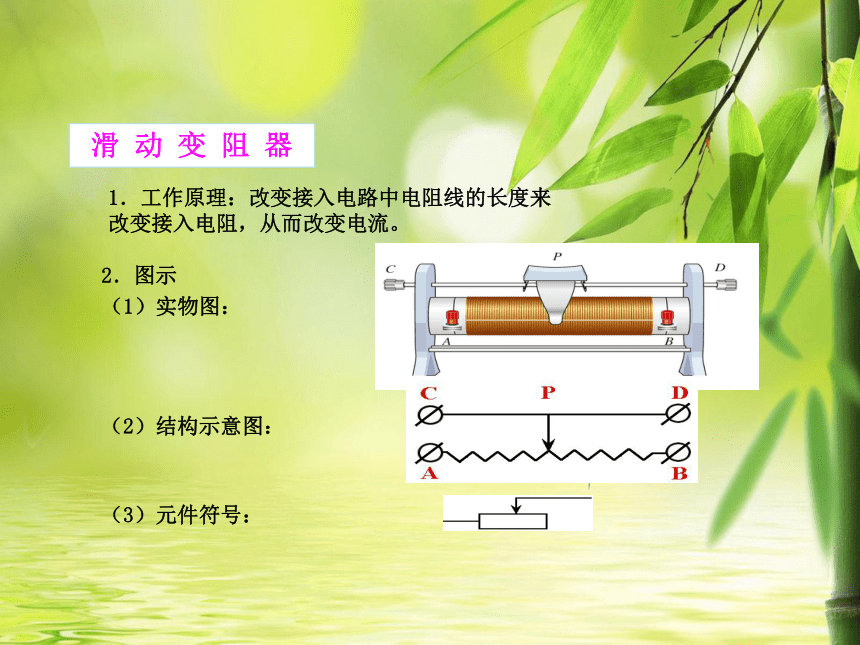

　1．工作原理：改变接入电路中电阻线的长度来
　改变接入电阻，从而改变电流。
滑 动 变 阻 器

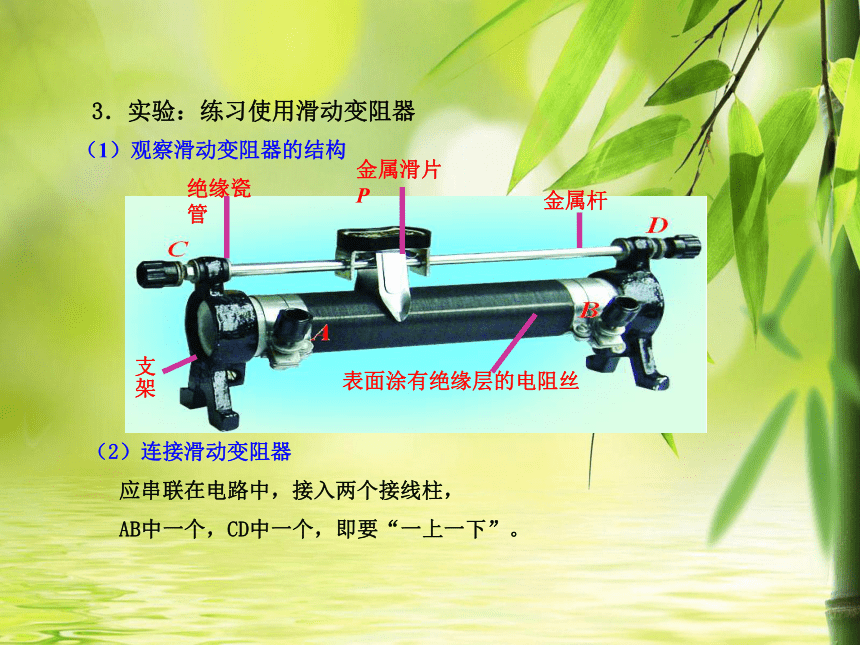

　　（1）观察滑动变阻器的结构
（2）连接滑动变阻器
应串联在电路中，接入两个接线柱，
AB中一个，CD中一个，即要“一上一下”。
　3．实验：练习使用滑动变阻器

表面涂有绝缘层的电阻丝

绝缘瓷管

金属滑片P

金属杆

支架

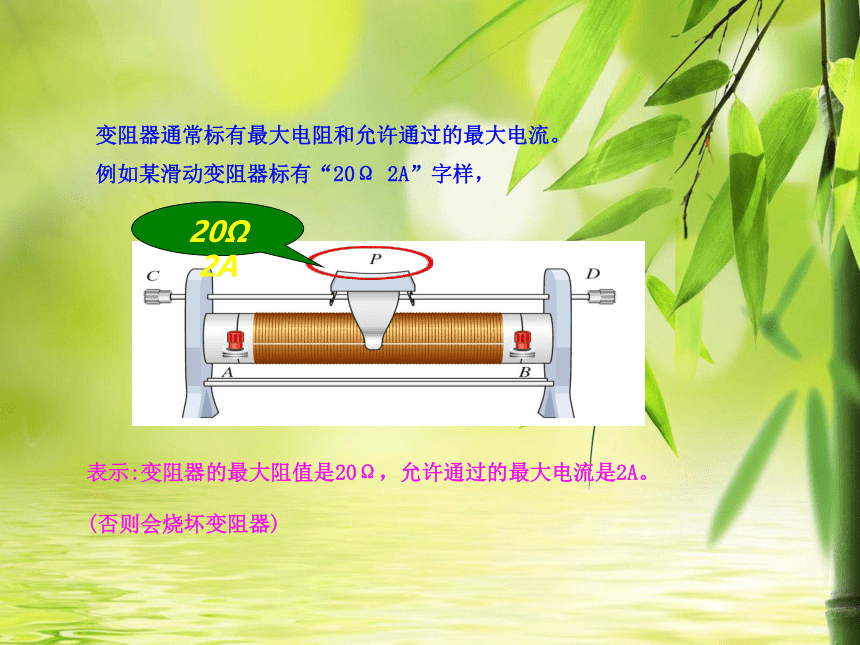

变阻器通常标有最大电阻和允许通过的最大电流。
例如某滑动变阻器标有“20Ω 2A”字样，
表示:变阻器的最大阻值是20Ω，允许通过的最大电流是2A。
(否则会烧坏变阻器)
20Ω 2A
若要小灯泡由暗变亮，图中滑动变阻器的滑片P应向左移动；
接通电路前应将滑片放到电阻值最大位置。
（3）实验：用滑动变阻器改变小灯泡的亮度
（4）实验：用滑动变阻器控制电阻两端的电压
闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。如2V、4V、6V
换用不同的定值电阻，使电阻成整数倍地变化，如5Ω、10Ω、15Ω等。闭合开关S，调节变阻器的滑片，保持每次接入的定值电阻两端的电压不变
按右图连接电路，R是定值电阻， 是滑动变阻器
S
R，
电位器结构图
二、变阻器的应用
滑动变阻器一般只在实验室中应用。
有些家用电器音量调节的器件也是一种变阻器，通常称为电位器
数字电位器是一种用数字信号控制阻值的器件（集成电路）。与机械式电位器相比，数字电位器具有可程序控制改变阻值、耐震动、噪音小、寿命长、抗环境污染等重要优点，已在自动检测与控制、智能仪器仪表、消费类电子产品等许多领域得到应用






































A
B
C
D
P
甲






































A
B
C
D
P
乙






































A
B
C
D
P
丙






































A
B
C
D
P
丁








1.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
A.甲和乙 B.丙和丁 C.甲和丙 D.甲和丁
D
随堂练习
2.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )
D
A.电阻最小值是20Ω,允许通过的最大电流是1A
B.电阻最小值是20Ω,允许通过的最小电流是1A
C.电阻最大值是20Ω,允许通过的最小电流是1A
D.电阻变化范围是0－20Ω,允许通过的最大电流是1A
3.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：
(1)当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将______(填“变暗”“不变”或“变亮”)；
(2)当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向______端移动。
变暗
B
4.如图所示是滑动变阻器的示意图。下列说法错误的是 (　　)
A．AB间是紧密缠绕在绝缘筒上的电阻丝，CD是导体棒
B．变阻器最大电阻值决定于AB间电阻丝的长度、材料和横截面积
C．滑动变阻器要串联接入电路
D．滑动变阻器的电阻丝可用铜线代替
D
5.如图所示的滑动变阻器的四种接法：AC、AD、BC、BD。当滑片向右移动时，能使连入电路的阻值变大的接法是(　　)
A．AC和AD
B．AC和BC
C．AD和BD
D．BC和BD

A
6.如图所示，R是用镍铬合金线做成的变阻器，当导线夹向A端移动时，小灯泡的亮度将（ ）
A．不变
B．变亮
C．变暗
D．无法判定
B
1.能改变接入电路中电阻大小的元件叫做变阻器
5.变阻器的应用。电位器是变阻器
2.滑动变阻器原理：通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流
3.连接方法：
（1）串联接入电路；
（2）连接“一上一下”两个接线柱
4.注意事项：
（1）在闭合开关之前，应将滑片置于阻值最大端。
（2）不能超过滑动变阻器允许通过的最大电流
知识总结
