6.1.1技术语言和草图的绘制

(共32张PPT)
------技术语言
第一节：设计表现图
一、技术语言的种类和应用

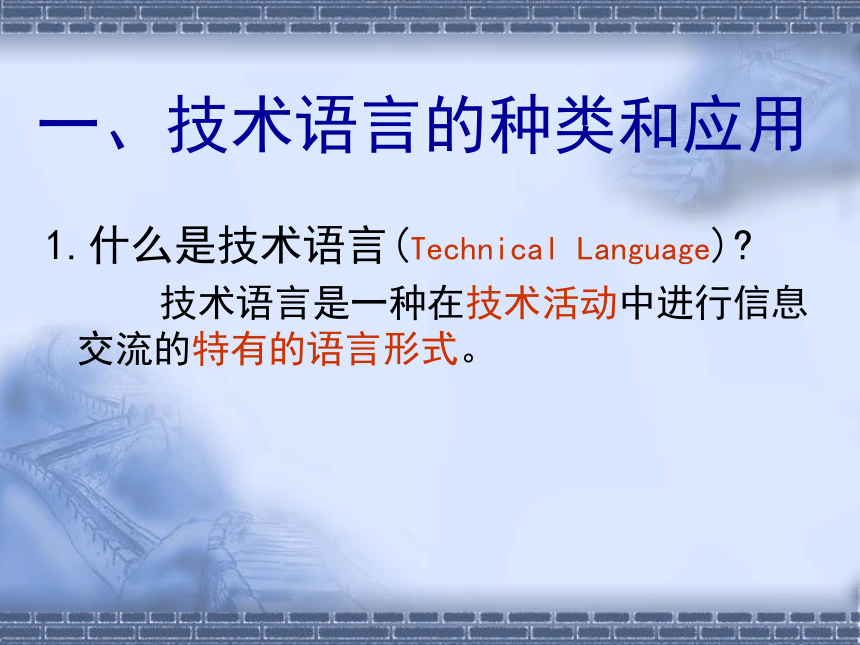

1.什么是技术语言(Technical Language)
技术语言是一种在技术活动中进行信息交流的特有的语言形式。
2.技术语言的种类
一、技术语言的种类和应用

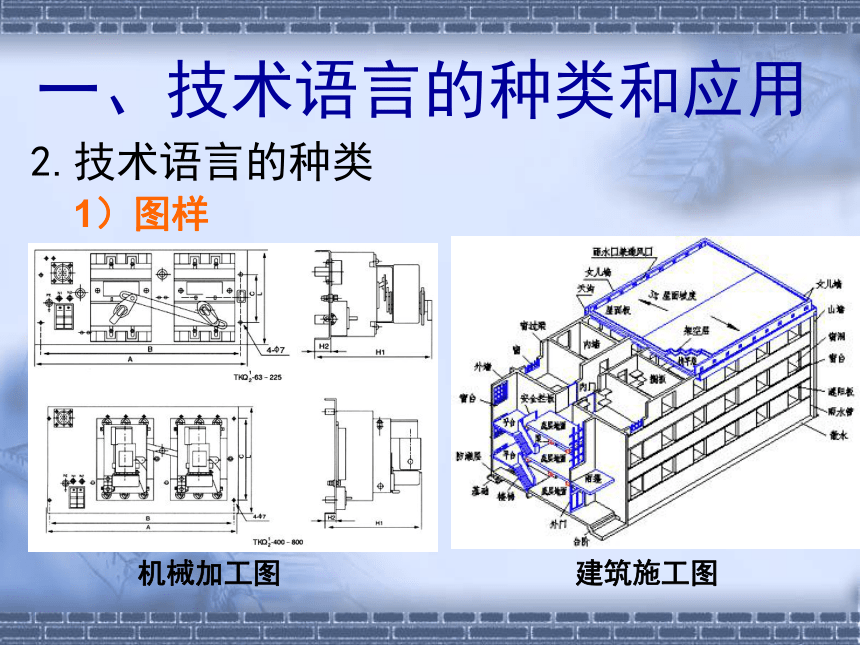

机械加工图
1）图样
建筑施工图
2.技术语言的种类
一、技术语言的种类和应用
1）图样

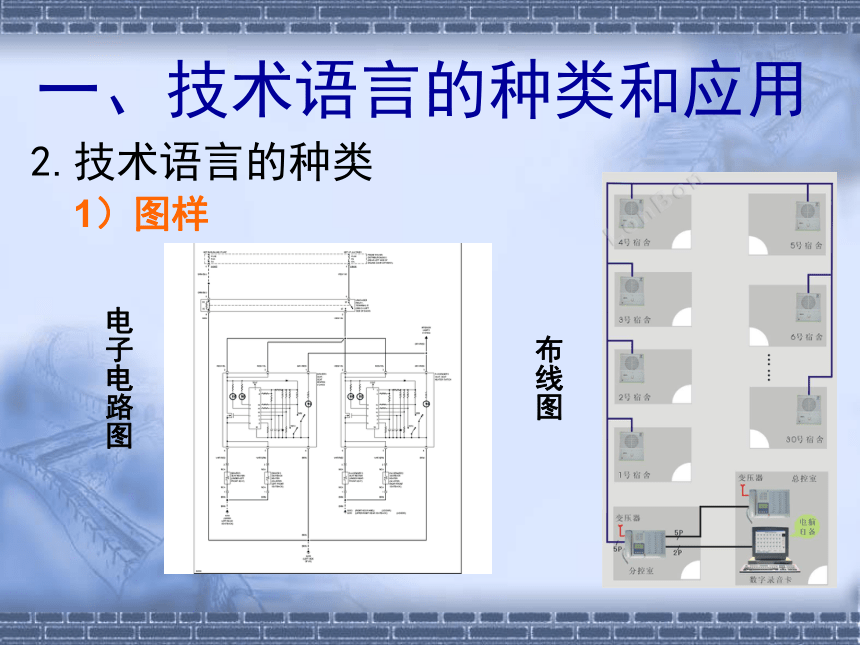

电子电路图
布线图
2.技术语言的种类
一、技术语言的种类和应用
1）图样
奥运会会徽图样
吉祥物图样

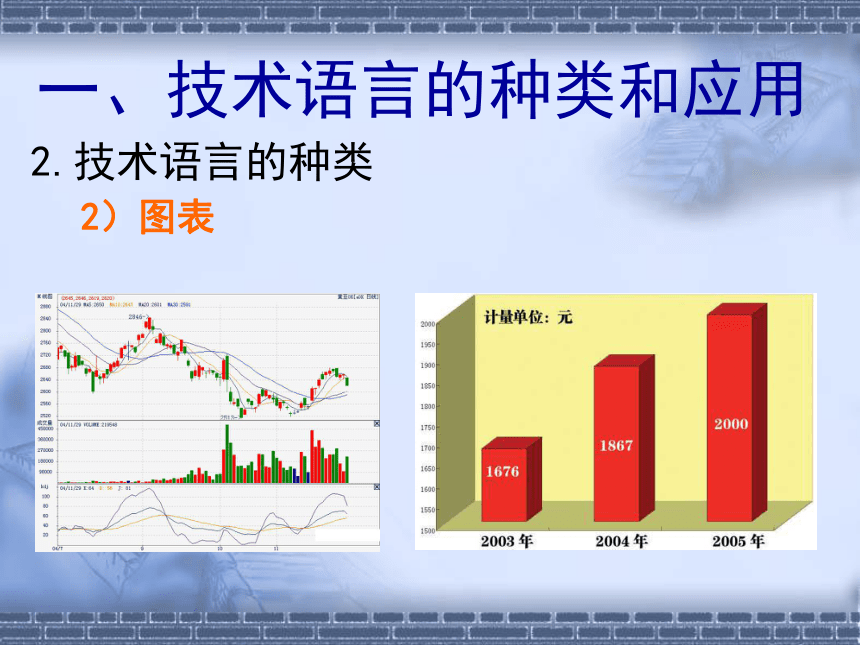

2）图表
2.技术语言的种类
一、技术语言的种类和应用
2）图表
2.技术语言的种类
一、技术语言的种类和应用

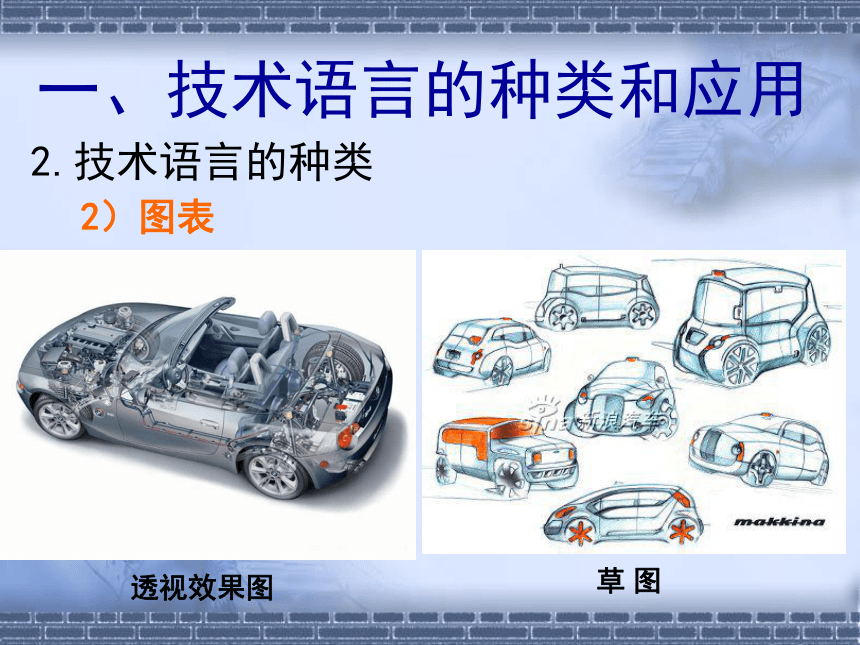

透视效果图
草 图
2.技术语言的种类
一、技术语言的种类和应用

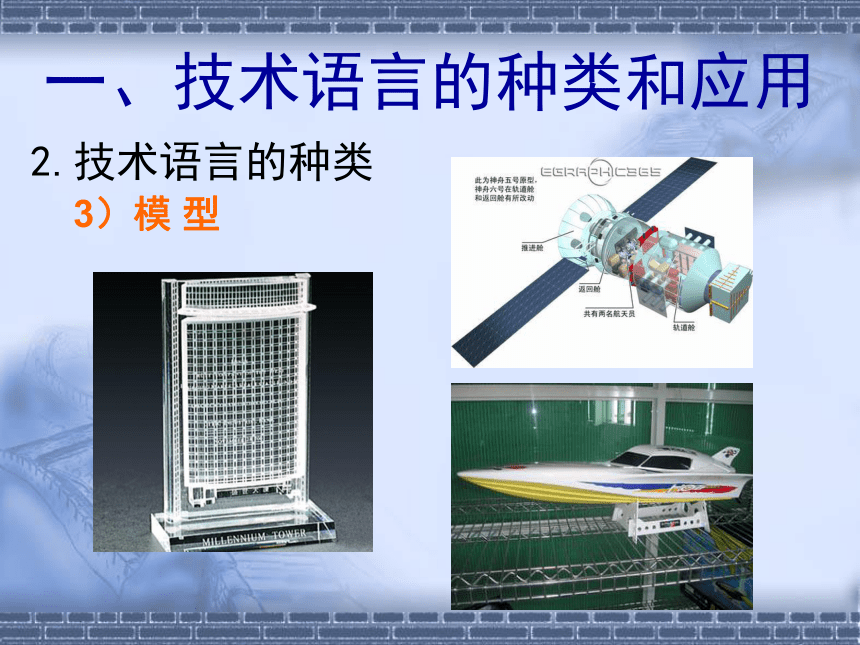

3）模 型
2.技术语言的种类
一、技术语言的种类和应用
3）模 型
2.技术语言的种类
一、技术语言的种类和应用

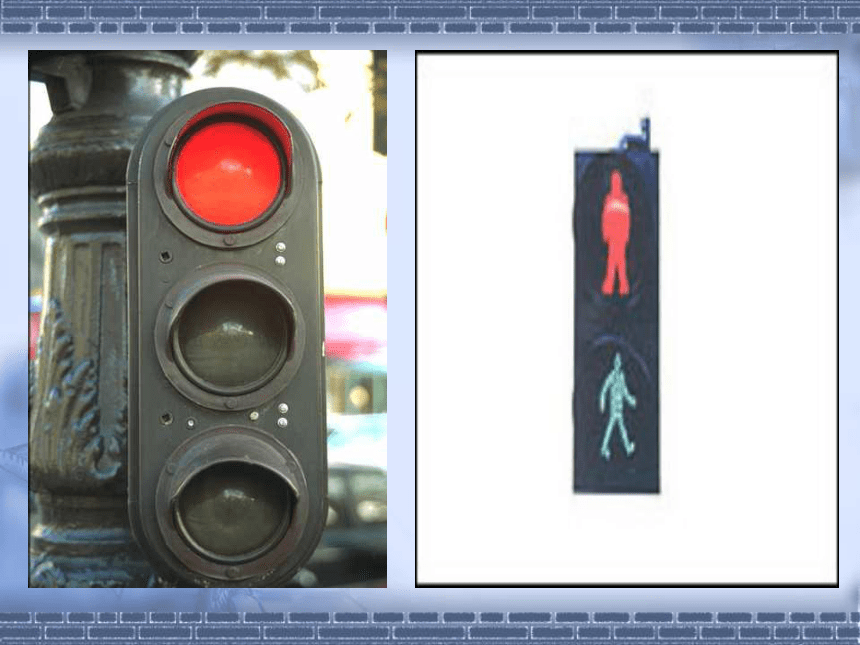

4）符号
2.技术语言的种类
一、技术语言的种类和应用
4）符号
2.技术语言的种类
一、技术语言的种类和应用
5）手势
2.技术语言的种类
一、技术语言的种类和应用
5）手势
2.技术语言的种类
一、技术语言的种类和应用
6）计算机语言
2.技术语言的种类
一、技术语言的种类和应用
7）其他技术语言
口头语言、
计算机演示、
网络语言等等
技术语言有什么特征？
言简意赅、通俗直观、规范统一
技术语言 种类 适用范围及特点
口头语言
图 样
图 表
计算机演示、网络语言
(生动形象、灵活、开放)适用于远程交流
非正式、即时交流
呈现复杂产品的设计方案和对设计进行详细说明（规范、直观、准确）
呈现构思方案、比较方案
------草图的绘制
1、徒手绘图:
第一步:掌握正确的握笔姿势
第二步:徒手画线练习
第三步:提高对笔的控制能力
2、网格法徒手画:
与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格上的小格来确定物体的比例关系。
3、基本图形的画法
（1）画圆
“正等测圆”的画法类似，只是把画“正方形”改为画“菱形”而已
（2）画圆柱体
①画两个正等测圆
②用两条平行线连接两个正等测圆
（3）画立方体
①画正等测正方形（两条虚线）
②确定立方体的高，画四角垂线（内侧垂线为虚线）
③画一个平行于底面的正等测正方形
（4）画锥体
①画两条与水平面成30°角的射线
②画一条垂线
③连接线（内侧为虚线）
（5）直线与曲线的连接
构思草图是以具体图形把想法表现出来
设计草图是经过整理、选择、修改、和完善的草图
4、草图的分类
5、草图绘制的步骤
一、选用合适的笔来画图（2H铅笔）
二、在方格纸上按照构思好的设计方案，画出产品的外观比例关系。
三、在准备好的透视网纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。
四、画产品的中间调子，注意色彩过渡自然。
五、细致描画产品的亮部及高光部位。
六、描绘产品放置平面上的阴影，突出形体的体积感和质量感。
五
六
