北师大版初中物理八年级下册三、生活中的透镜 课件（32张幻灯片）

(共32张PPT)
温故知新
u与f
的关系
u>2f
u=2f
u=f
fu正立
倒立
实像
虚像
放大
缩小
同侧
异侧
V与f
的关系
像 的 性 质
像 的 位 置
不 成 像
凸透镜成像时，物距、像距、像的大小变化
凸透镜成实像时（u＞f），物距u减小时，像距v将 ，像的大小将 。
凸透镜成虚像时（u＜f），物距u减小时，像距v将 ，像的大小将 。
增大
增大
减小
减小

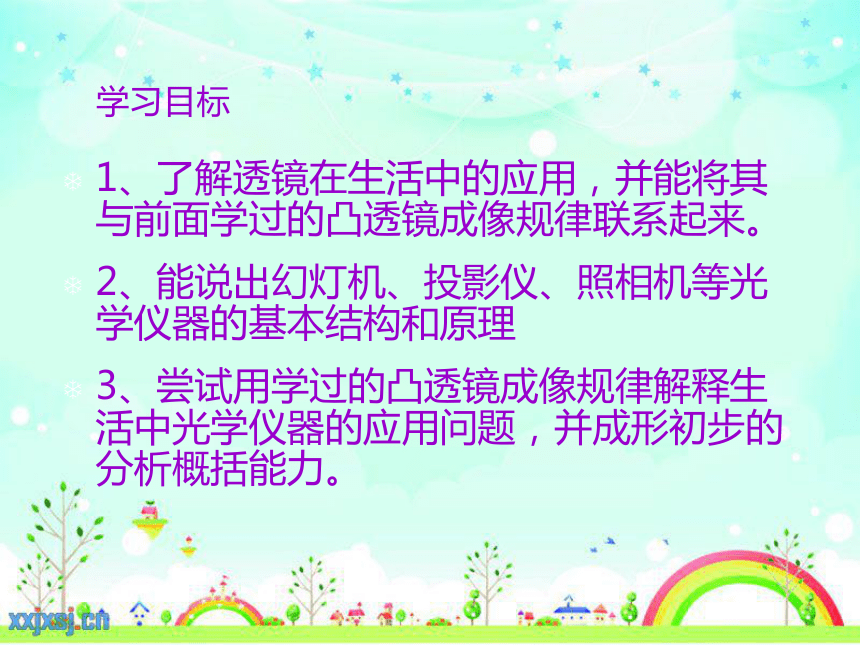

学习目标
1、了解透镜在生活中的应用，并能将其与前面学过的凸透镜成像规律联系起来。
2、能说出幻灯机、投影仪、照相机等光学仪器的基本结构和原理
3、尝试用学过的凸透镜成像规律解释生活中光学仪器的应用问题，并成形初步的分析概括能力。
照相机构造简图

底片或感光器件
照相机的镜头通常由多个镜片组成，这些镜片相当于一个凸透镜
u>2f，2f>v>f

物体在凸透镜的2倍焦距以外，底片或电子感光器件在凸透镜的1倍焦距和2倍焦距之间，用于记录缩小的实像。
照相机成像原理
来自物体的光经过照相机镜头后汇聚在胶卷上，形成被照物体的像。胶卷上涂着一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上，经过显影、定影后成为底片，再用底片洗印就可以得到相片。
全班照集体像，你作为摄像师如何调节，才能使所有的人都能进入到取景框内？
？
幻灯机
2f ＞u ＞ f , v ＞ 2f

镜头（凸透镜）
反光镜
光源
投影片
投影仪的构造
螺纹透镜
反光镜的作用
1、利用投影仪或者幻灯机想要看到正立的像，幻灯片应该怎么放置？　　
2、要使投影屏幕上的像更大一些，应如何调节呢？
？
放大镜原理
U>f，V 成正立、放大的虚像
讨论：
放大镜怎么调节像的大小
偶然的发现
相传,荷兰的眼睛商人里帕席有个学徒,一天,他趁师傅不在的时候,拿了两块透镜,一前一后放在眼前玩耍.忽然,他发现远处教堂顶上的风标变得又近又大了.里帕席知道以后,非常重视这个发现.他把两片透镜装进一只金属筒,制成了世界上最早的望远镜.
望远镜目镜和物镜的原理
三棱镜
伽利略望远镜
牛顿望远镜
其他的望远镜
哈勃望远镜
显微镜的成像过程
F1
F1
F2
F2
物镜
目镜
小结：
u与f
的关系
u>2f
u=2f
u=f
fu正立
倒立
实像
虚像
放大
缩小
同侧
异侧
V与f
的关系
像 的 性 质
像 的 位 置
不 成 像
应用
照相机、
望远镜物镜
测焦距
幻灯机、投影仪、显微镜物镜
放大镜、
显微镜目镜、
望远镜目镜
打开记忆之门
　　1、照相机的镜头相当于________镜，用同一架照相机先给小华拍一张全身像后，再给他拍一张半身像，那么摄影师应该________照相机暗箱长度（填“拉长”、“缩短”、“不动”）。
凸透
拉长
　　　2、如图所示的投影仪是教学中常用的仪器，放在幻灯机上的物体MN发出的光线经过镜头A和镜子B后，可在竖直屏幕上成一清晰的像。
　（1）由图可知，镜头A是_______镜，镜子B是_______镜。
凸透
平面
　（2）关于投影仪的工作原理，以下叙述中正确的是（ ）
A、当uB、当fC、当u>2f 时，成倒立缩小的实像
D、当f（3）下列不是利用凸透镜成像原理工作的是（ ）
A.放映机 B照相机 C.潜望镜 D.放大镜

　　
D
C
3.某同学拍毕业合影后，想拍一张单身像。摄影师应采取的方法是（　）
A．使照相机靠近同学，同时镜头往后缩，离胶片近些
B．使照相机靠近同学，同时镜头往前伸，离胶片远些
C．使照相机远离同学，同时镜头往后缩，离胶片近些
D．使照相机远离同学，同时镜头往前伸，离胶片远些
B

4.清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠产生了 镜的功能的结果，形了
、 、 像。?
放大镜
正立 放大 虚
