(共26张PPT)
经全国中小学教材审定委员会2004年初审通过
普通高中课程标准实验教材书 通用技术 必修2
技术与设计2
通用技术
GENERAL TECHNOLOGY
流程的设计与优化
江苏教育出版社
第二单元第二节
综合：指导人们的工作和生活、有效地组织生产。
流程在生产中的意义：有效地组织生产、提高生产效率、保证产品质量、保证生产安全。
流程在生活中的意义：节省时间、提高生活质量、提高工作效率、使我们的生活变得有序、合理、安全。

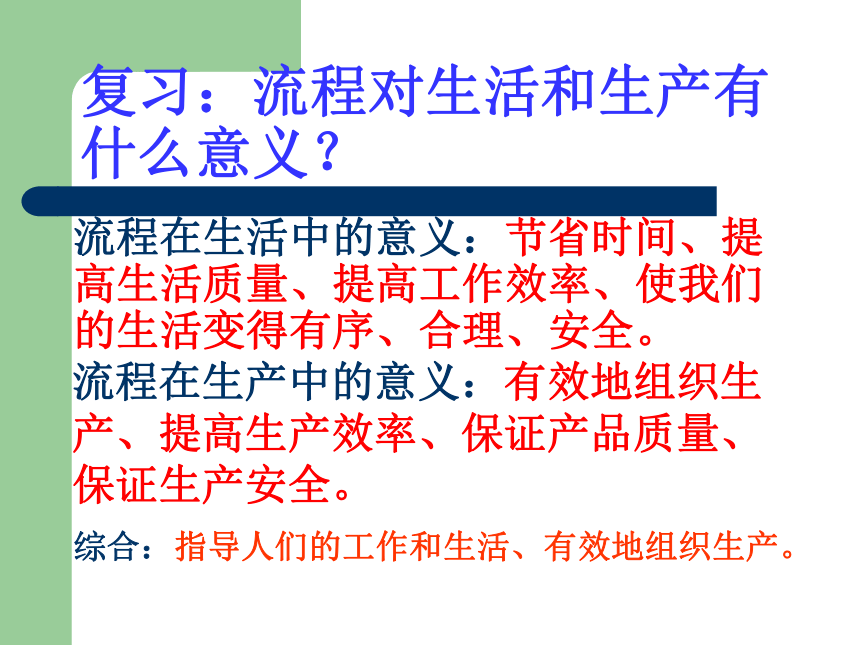

复习：流程对生活和生产有什么意义？

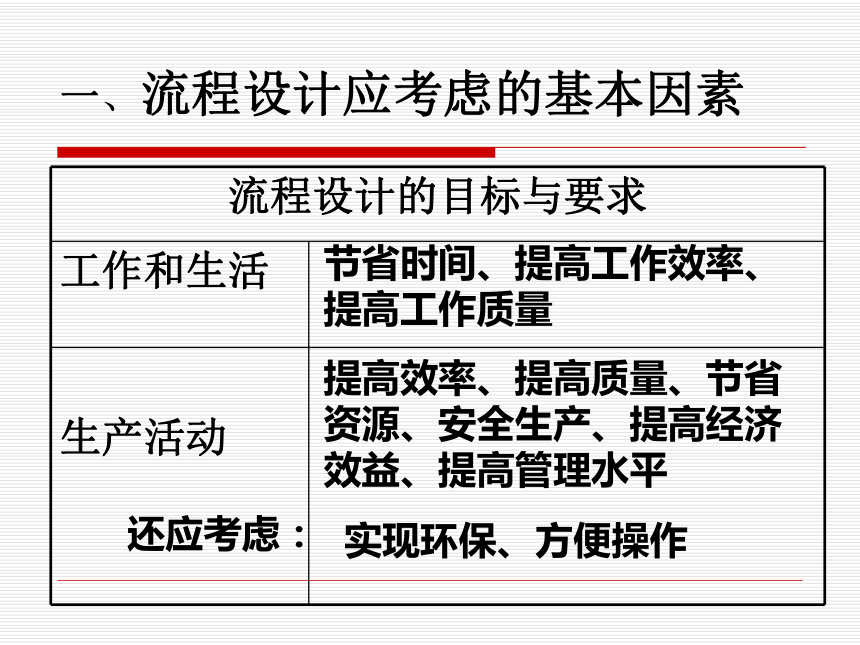

一、流程设计应考虑的基本因素
流程设计的目标与要求
工作和生活
生产活动
节省时间、提高工作效率、提高工作质量
提高效率、提高质量、节省资源、安全生产、提高经济效益、提高管理水平
还应考虑：
实现环保、方便操作
流程设计中的基本因素
材料
工艺
设备
人员和资金
环境
不同的材料有不同的加工处理方法
不同产品的工艺要求各异，流程设计也不同
生产设备的水平决定了流程的自动化水平
人员的技术水平及必要的资金影响生产的过程、质量和周期
生产过程对环境的污染以及环境对生产的反作用

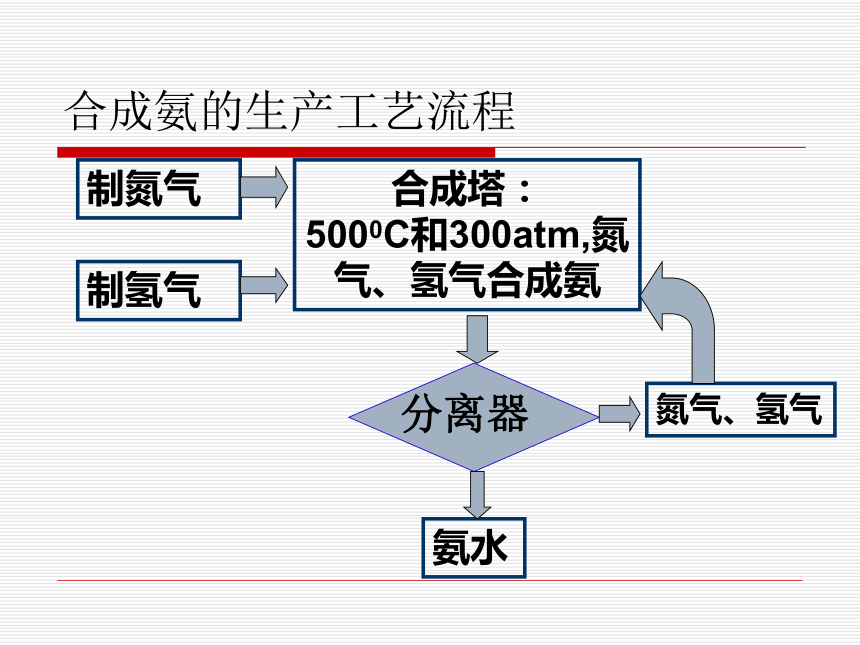

合成氨的生产工艺流程
制氮气
制氢气
合成塔：
5000C和300atm,氮气、氢气合成氨
分离器
氨水
氮气、氢气
答：合成氨生产流程包括了以下的环节和时序:
(1)先进行原料气（N2、H2）的制取-----制取环节;
(2)气（N2、H2 ）的净化，除杂质-----净化环节；
(3)用压缩机压缩（至高压状态）------压缩环节;
(4)氨合成----合成环节；
(5)最后进行氨的分离，得到浓氨并将未完全反应
的N2、H2送回合成塔，再循环加工利用----分离环
节。

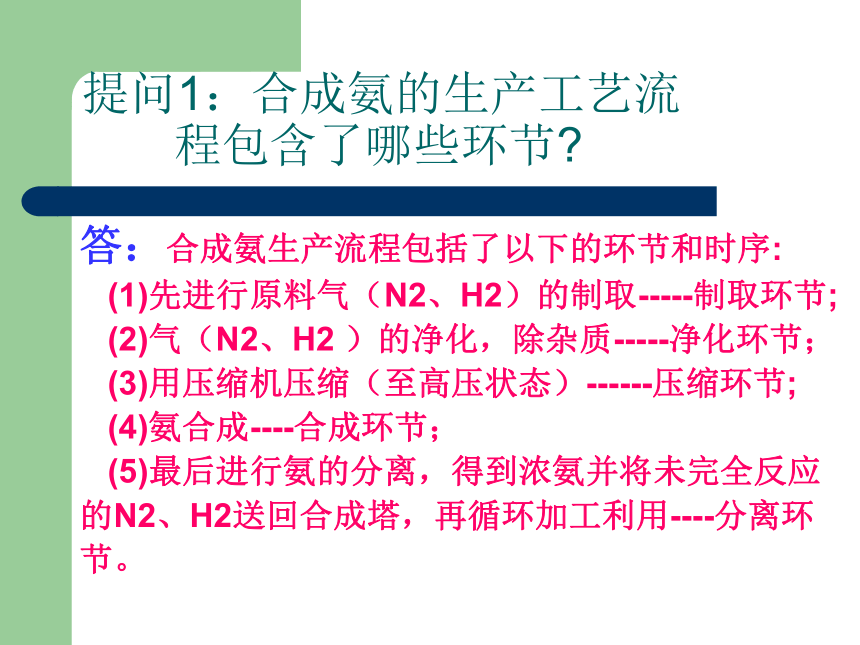

提问1：合成氨的生产工艺流
程包含了哪些环节
马上行动

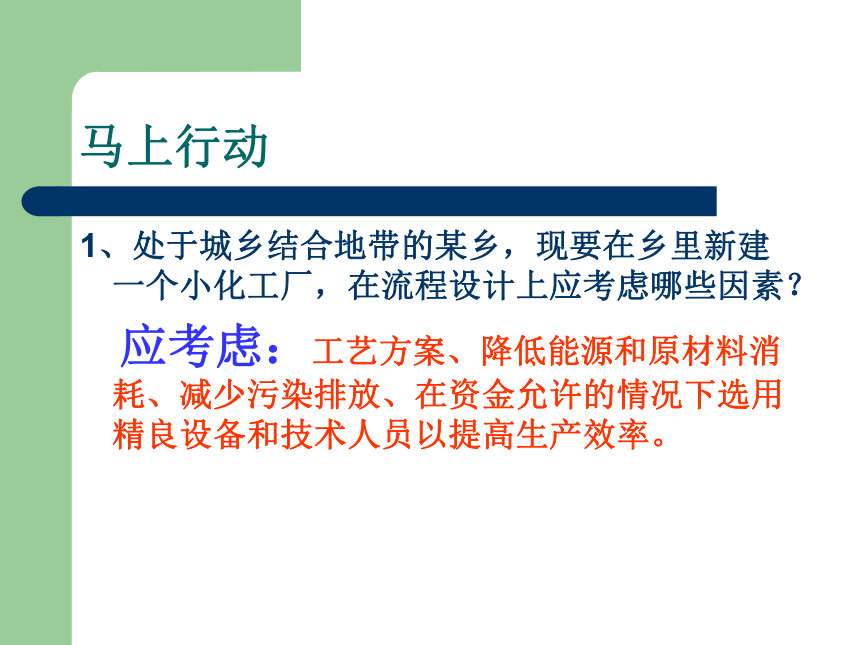

1、处于城乡结合地带的某乡，现要在乡里新建一个小化工厂，在流程设计上应考虑哪些因素？
应考虑：工艺方案、降低能源和原材料消耗、减少污染排放、在资金允许的情况下选用精良设备和技术人员以提高生产效率。
二、流程设计的步骤
一、明确设计的目标和任务，明确流程应遵循的内在变化规律。
二、分析现有材料、设备、资金、人员、工艺和环境等因素。
三、列出流程涉及的主要事项，并进行初步的排列。
四、分析各事项之间先后顺序，合理地安排流程的时序和环节。
五、画出流程图。
确定目标，明确任务
分析基本因素
明确主要事项(步骤)
确定环节、时序
画出流程图
结束
能否达到目标要求
修改方案
否
一个产品的生产流程设计一般由材料准备环节、加工环节、组装环节、质量检查环节组成。
案例分析：“小铁锤的加工流程设计”
锤头的加工流程
下料
划线
锉削
锯削
划螺孔中心线
钻孔
电镀
淬火
倒角
攻丝
锤柄的加工流程
下料
磨削圆头
电镀
板牙套丝
装配：
把加工好的锤柄拧紧到锤头的螺孔中。
三、什么叫做流程的优化
1、定义 在流程的设计和实施过程中，经常需要进行不断的修改和完善，这种对流程修改的过程，叫做流程的优化。
2、流程优化的内容
——提高工作效率、降低成本、降低劳动强度、节约能耗、减少环境污染、保证安全生产。
——工期优化、工艺优化、成本优化、技术优化、质量优化。
——流程的优化应在综合考虑各项指标的基础上，抓住主要矛盾，突出重点指标的优化，综合权衡，以达到整体优化的目的。
目的
包括
注意
案例1：工期优化
总工期为18天
优化后：总工期为15天
拆卸
2天
零件修理5天
机件检查1天
零件加工8天
电器修理3天
组装
3天
试车
1天
1
7
6
5
4
3
2
拆卸
2天
零件修理5天
机件检查1天
零件加工8天
电器修理3天
组装
3天
试车
1天
1
7
6
3
5
4
2
马上行动：
制作台灯流程的工期优化
买电器元件
2小时
焊底座
2小时
组装
2小时
做灯罩
4小时
调试
1小时
1
5
4
3
2
共需要11个小时
优化后：只需要7个小时
4
组装
2小时
做灯罩（4小时）
调试
1小时
5
3
买电器元件
（2小时）
1
2
焊底座（2小时）
案例2：成本优化
方案 线 路 路程(km)
1 ABCDA
2 ABDCA
3 ACBDA
4 ACDBA
5 ADCBA
6 ADBCA
51
47
59
58
51
46
四、流程优化的条件
1、流程优化与改进的条件：
设备与工艺水平的提高；
对流程内在机理进一步的研究。
材料、设备和工艺的改变是流程改进的原因和动力。
马上行动
国有银行排队现象惊人 一个业务需85分钟
1、银行取款流程的优化属于哪种优化 需要什么条件
属于设备优化，依赖于
计算机管理系统等设备的
改善。
设备的改进、程序设计和自动控制思想的引入。
2、利用数控机床进行机械加工，首先要根据图纸要求，在电脑上编制加工程序，然后机床自动按程序进行加工，保证加工质量，提高生产效率。这一优化的条件是什么？
