通用技术高考复习 第六章 设计图样的绘制

(共10张PPT)
技术与设计1---复习
第六章 设计图样的绘制
知识点简介
1、技术表现图
技术表现的种类及其应用
简单的草图
简单的效果图
基本几何体的正等轴测图的画法
2、常见的技术图样
一般技术图样所采用的投影方法
简单形体的三视图
一般的机械加工图

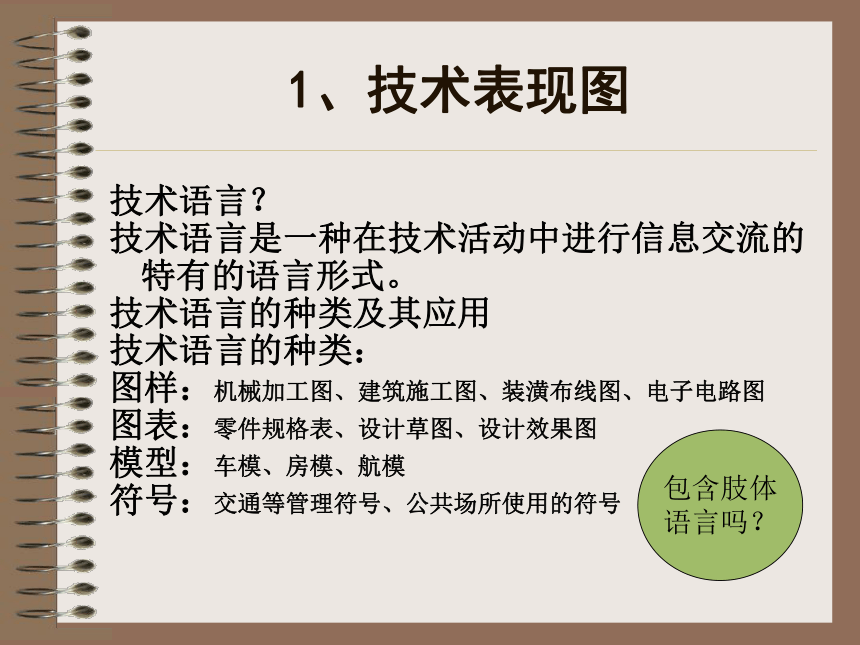

1、技术表现图
技术语言？
技术语言是一种在技术活动中进行信息交流的特有的语言形式。
技术语言的种类及其应用
技术语言的种类：
图样：机械加工图、建筑施工图、装潢布线图、电子电路图
图表：零件规格表、设计草图、设计效果图
模型：车模、房模、航模
符号：交通等管理符号、公共场所使用的符号
包含肢体
语言吗？

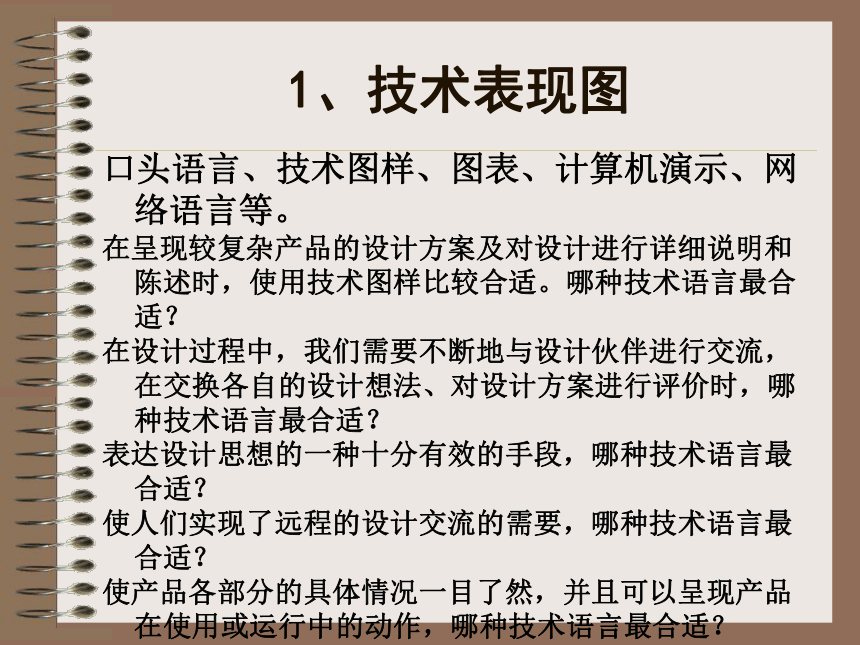

1、技术表现图
口头语言、技术图样、图表、计算机演示、网络语言等。
在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用技术图样比较合适。哪种技术语言最合适？
在设计过程中，我们需要不断地与设计伙伴进行交流，在交换各自的设计想法、对设计方案进行评价时，哪种技术语言最合适？
表达设计思想的一种十分有效的手段，哪种技术语言最合适？
使人们实现了远程的设计交流的需要，哪种技术语言最合适？
使产品各部分的具体情况一目了然，并且可以呈现产品在使用或运行中的动作，哪种技术语言最合适？
1、技术表现图
正等轴测图的画法？
长 宽 高的夹角应该是多少？
2、常见的技术图样
1、一般技术图样所采用的投影方法
常用的正投影法就是假设投影光线与投影平面垂直，在投影平面上求取物体的投影的方法。
2、简单的三视图
主视图
反映得是长和高
俯视图
反映得是长和宽
左视图
反映得是宽和高
投影规律：主视图与俯视图长对正；主视图与左视图高平齐；左视图与俯视图宽相等。
2、常见的技术图样
3、尺寸标注
尺寸界线 尺寸线 尺寸数
尺寸界线：用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线做尺寸界线
尺寸线：用细实线绘制，尺寸线必须单独画出，不能与其他图线重合或在其延长线上。一般采用箭头作为尺寸线终端。
尺寸数：所注尺寸表示的是形体的真实大小。水平方向尺寸字头向上且在尺寸线的上侧，垂直方向尺寸数字写在尺寸线的左侧且字头向左。
标注直径尺寸
标注半径尺寸
标注形体尺寸
（2）组成：
是以三视图的形式来表达机械加工方法的一种技术图样。
（1）定义：
三视图及其尺寸标注
必要的其他视图
标题栏和文字说明
一般的机械加工图
