结构与设计高三专题复习

(共19张PPT)
重心位置的高低
两幅图中的树有什么不同？为什么？
想一想
结构与地面接触所形成的支撑面积的大小
结构的形状
知识点一:结构与力
知识点二:结构稳定性
实体结构:外力分布在整个体积中
灯泡为何能承受如此大的力
框架结构:支撑空间而不充满空间
壳体结构:外力作用在结构体的表面上
知识点三:结构与类型
框架结构
实体结构
壳体结构
找一找
1、栅栏　 ２、圆形陶瓷装饰品　 ３、冰山
４、高层建筑的穹顶５、钢化玻璃锅盖 ６、竹排　　
７、汽车外壳 ８、人的头盖骨 ９、埃菲尔铁塔
１0、头盔　 11、大坝 12、自行车
组合结构
3
11
1
6
7
5
4
8
10
9
12
2

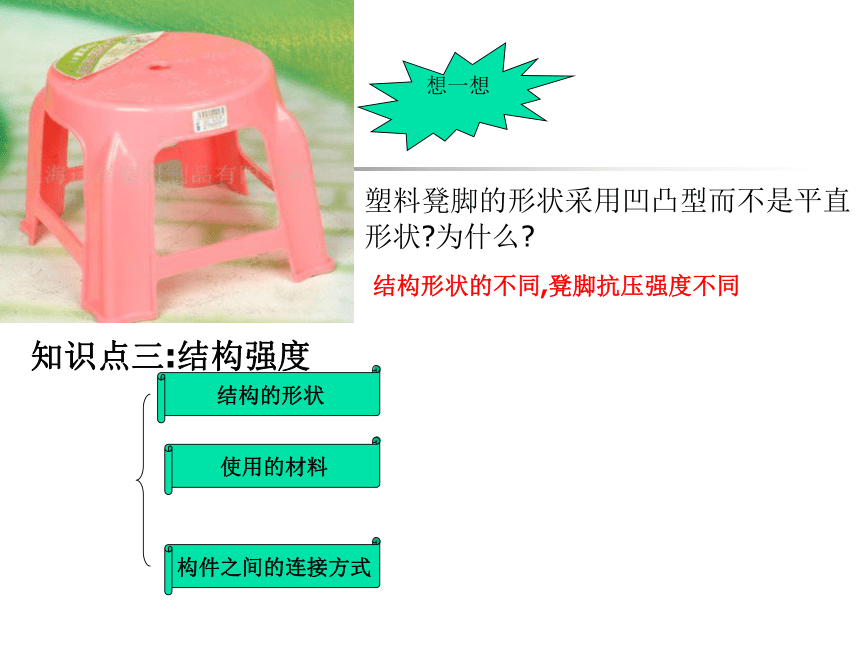

想一想
塑料凳脚的形状采用凹凸型而不是平直
形状 为什么
结构的形状
使用的材料
构件之间的连接方式
知识点三:结构强度
结构形状的不同,凳脚抗压强度不同

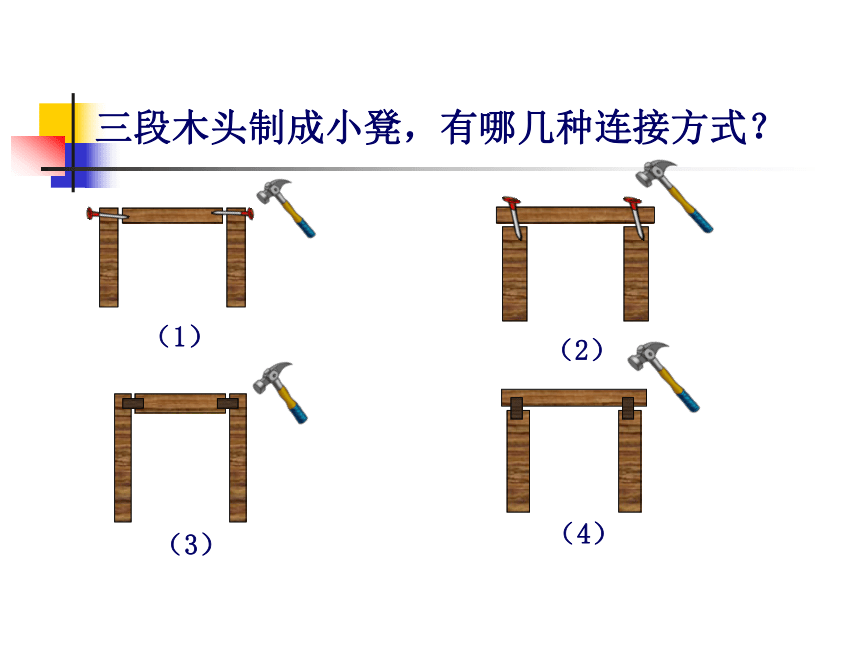

三段木头制成小凳，有哪几种连接方式？
（1）
（2）
（3）
（4）
W
怎样连接W最大？
W
（1）
W
（2）
W
（3）
W
（4）
　　可能会涉及到的题型：
　选择题、分析题、应用题
1．杭州湾跨海大桥上的钢索（如图所示），除了承受自身的重力外，
　　主要承受桥面的 （　　　）
　　A．压力 B．扭转力
　 C．拉力 D．剪切力
第10题图
题型一选择题
C
A
B
C
题型二分析题
分析：
　A、B、C三张桌子，哪张稳定性最好？为什么？
与地面形成的接触面积的越大，桌子的稳定性越来越好.
课堂练习：应用题
设计一个衣架，有一定的强度和稳定性。
问题1：设计一个结构时应考试哪些因素？
问题2：衣架挂构、曲臂、支撑杆分别受到什么力？
问题3：考虑强度、稳定性请画出衣架的草图。
问题4：写出制作衣架的工具和材料
主 题 考试内容 考试要求
结构与设计 结构的含义 Ⅰ
结构的类型 Ⅰ
结构的受力 Ⅰ
结构的强度 Ⅱ
结构的稳定性 Ⅱ
结构与功能 Ⅰ
结构设计应考虑的主要因素 Ⅰ
结构设计方案 Ⅱ
结构模型或原型制作 Ⅱ
结构设计案例的评价 Ⅱ
Ⅰ．对所列知识要知道其内容及含义，并能在有关问题中识别。
Ⅱ．对所列知识要理解其确切含义及其中的技术思想方法，能够
进行叙述和解释，并在解决实际问题中运用。
结构设计
强度
稳定
功能
成本
美观
安全
寿命
人的个性需要
其它
知识点五:结构设计应考试的因素
确定结构设计方案———绘制简单结构设计草图———做出模型或原型
衣架设计:
知识点六:结构与功能
结构的改变导致功能的改变
结构决定着事物的性质，
也直接影响事物的功能
