第六章 设计图样的绘制 练习题

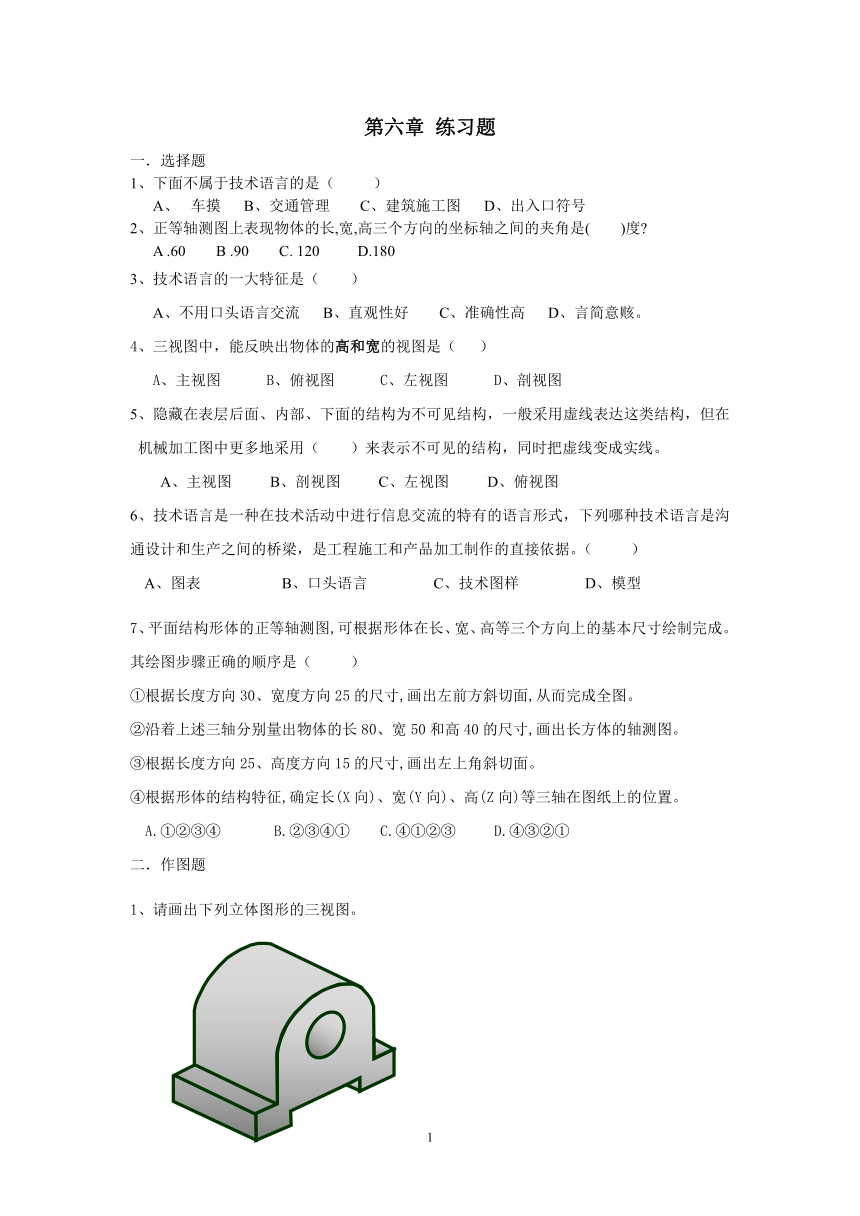

第六章 练习题
一．选择题
1、下面不属于技术语言的是（ ）
A、 车摸 B、交通管理 C、建筑施工图 D、出入口符号
2、正等轴测图上表现物体的长,宽,高三个方向的坐标轴之间的夹角是( )度
A .60 B .90 C. 120 D.180
3、技术语言的一大特征是（ ）
A、不用口头语言交流 B、直观性好 C、准确性高 D、言简意赅。
4、三视图中，能反映出物体的高和宽的视图是（ ）
A、主视图 B、俯视图 C、左视图 D、剖视图
5、隐藏在表层后面、内部、下面的结构为不可见结构，一般采用虚线表达这类结构，但在机械加工图中更多地采用（ ）来表示不可见的结构，同时把虚线变成实线。
A、主视图 B、剖视图 C、左视图 D、俯视图
6、技术语言是一种在技术活动中进行信息交流的特有的语言形式，下列哪种技术语言是沟通设计和生产之间的桥梁，是工程施工和产品加工制作的直接依据。（　 　）
A、图表 B、口头语言 C、技术图样 D、模型
7、平面结构形体的正等轴测图,可根据形体在长、宽、高等三个方向上的基本尺寸绘制完成。其绘图步骤正确的顺序是（ ）
①根据长度方向30、宽度方向25的尺寸,画出左前方斜切面,从而完成全图。
②沿着上述三轴分别量出物体的长80、宽50和高40的尺寸,画出长方体的轴测图。
③根据长度方向25、高度方向15的尺寸,画出左上角斜切面。
④根据形体的结构特征,确定长(X向)、宽(Y向)、高(Z向)等三轴在图纸上的位置。
A.①②③④ B.②③④① C.④①②③ D.④③②①
二．作图题
1、请画出下列立体图形的三视图。

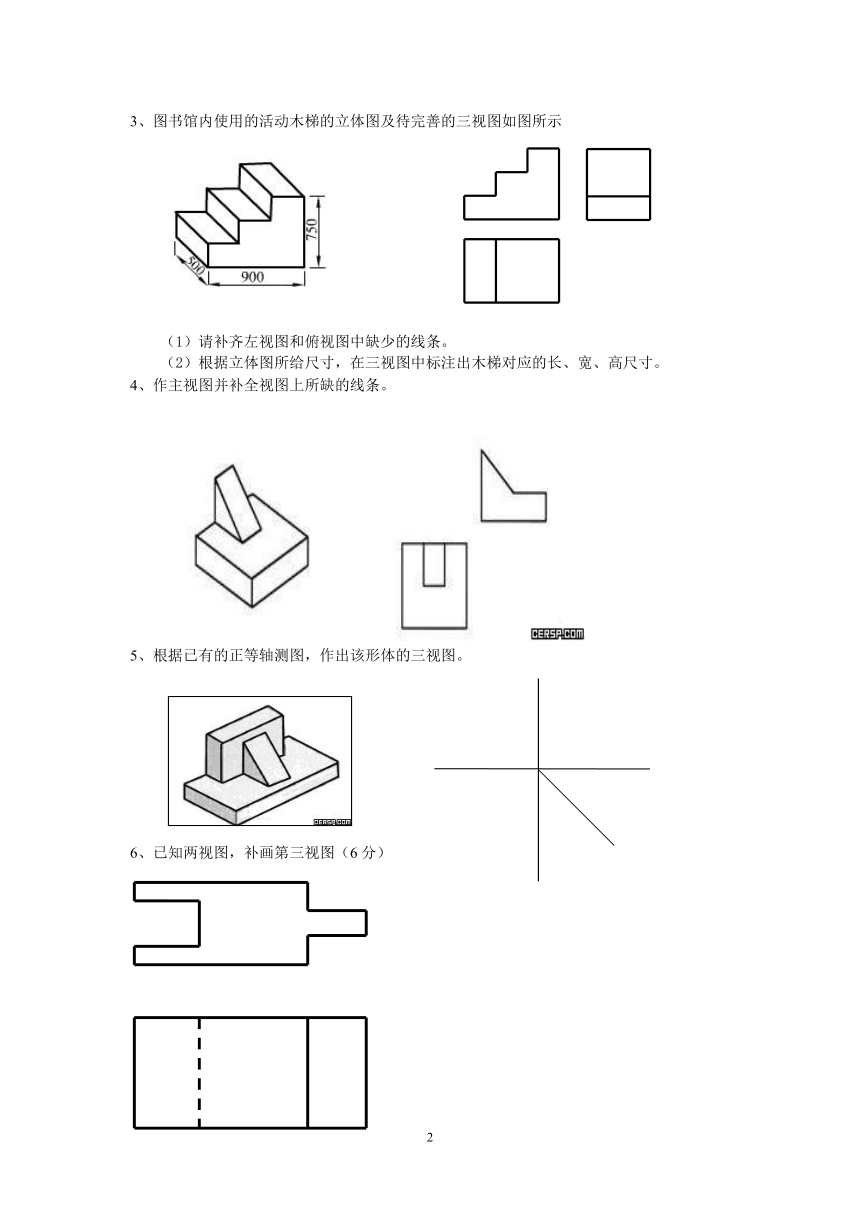

3、图书馆内使用的活动木梯的立体图及待完善的三视图如图所示
（1）请补齐左视图和俯视图中缺少的线条。
（2）根据立体图所给尺寸，在三视图中标注出木梯对应的长、宽、高尺寸。
4、作主视图并补全视图上所缺的线条。
5、根据已有的正等轴测图，作出该形体的三视图。
6、已知两视图，补画第三视图（6分）

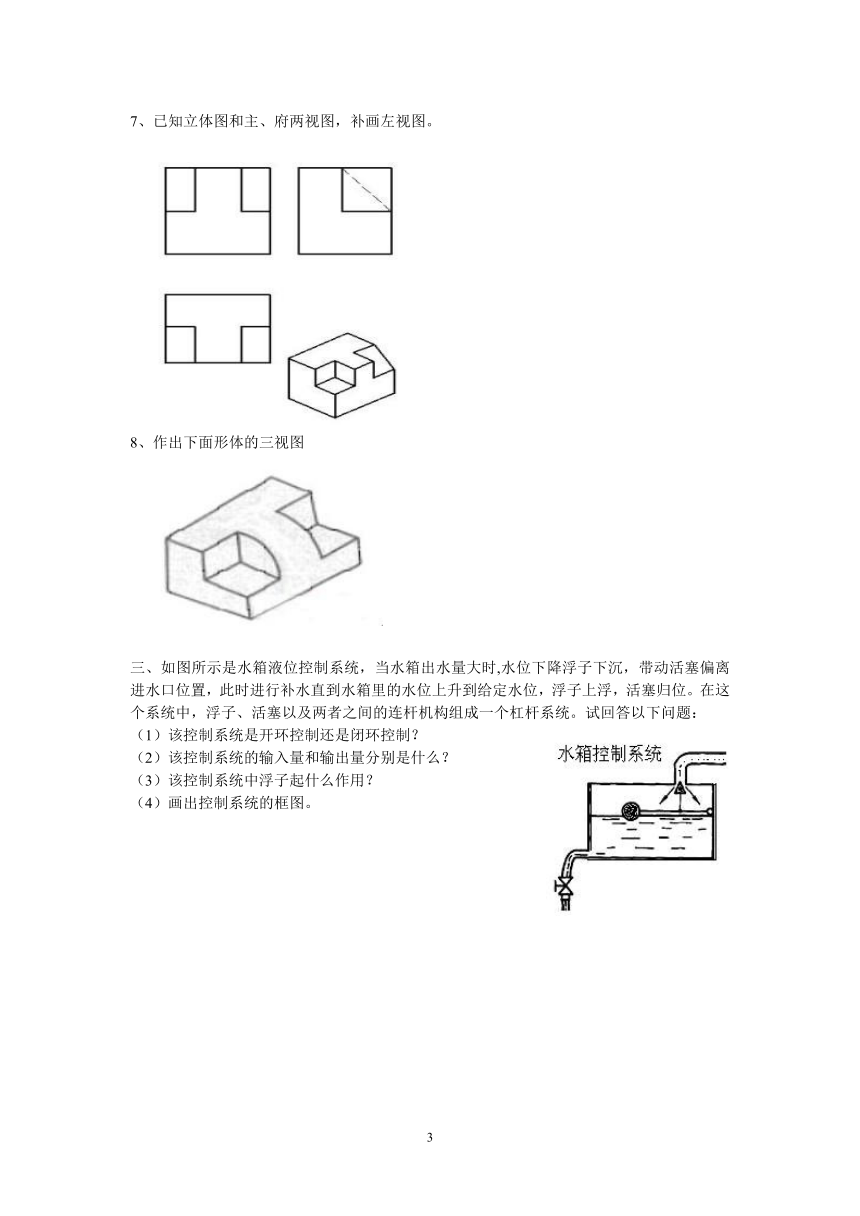

7、已知立体图和主、府两视图，补画左视图。
8、作出下面形体的三视图
三、如图所示是水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。试回答以下问题：
（1）该控制系统是开环控制还是闭环控制？
（2）该控制系统的输入量和输出量分别是什么？
（3）该控制系统中浮子起什么作用？
（4）画出控制系统的框图。
四、下图所示是一张已设计制成的台式电脑桌，请为其编写一份产品说明书。
第六章练习题解答题参考答案
二、作图题
1、
3、
4、
5、
6、
7、
8、
三、答：（1）闭环控制系统（2分）
（2）输入量：给定水位 输出量：实际水位（2分）
（3）该控制系统中浮子起检测输出量和输入量差值的作用。若学生回答起反馈作用也认为正确。（2分）
（4）控制框图如下：（2分）
四、电脑桌使用说明书
一：产品特点：
电脑桌采用密度板,PVC真空吸塑贴面,钢管采用高频焊接,磷化喷塑处理。本产品适宜于电脑（计算机）操作者的家庭，个人及办公使用。操作简单，方便，安全。镀铬管防锈处理，支撑稳固，
二：使用说明：
把电脑显示器、键盘、鼠标，放置于活动桌面，重心应尽量使支撑受力最佳的平衡位置。鼠标，键盘，显示器引线用线扎分段捆绑成一股。桌面可升高行程40㎝。
在使用时，将电源开关拨至关闭状态，然后接通电源。
三：注意事项
使用过程中，应避免儿童盲目使用，应教会如何操作，注意使用安全。
显象管台式、液晶屏幕式 、笔记本式电脑因体积，型号，重量各不相同，摆放置位置尽量使重心平衡。
产品使用一段时间后，使用者应注意平时的养护。
四：保养及维修
本产品出厂经检验合格，如有质量问题或在使用时出现故障，请勿自行分拆，可参照保修卡有关事项进行维修或保修。
五：产品执行标准
按中华人民共和国 **********；**********组织生产检验。
六：规格及产地
规格：H1200 W620 D750
产地：
