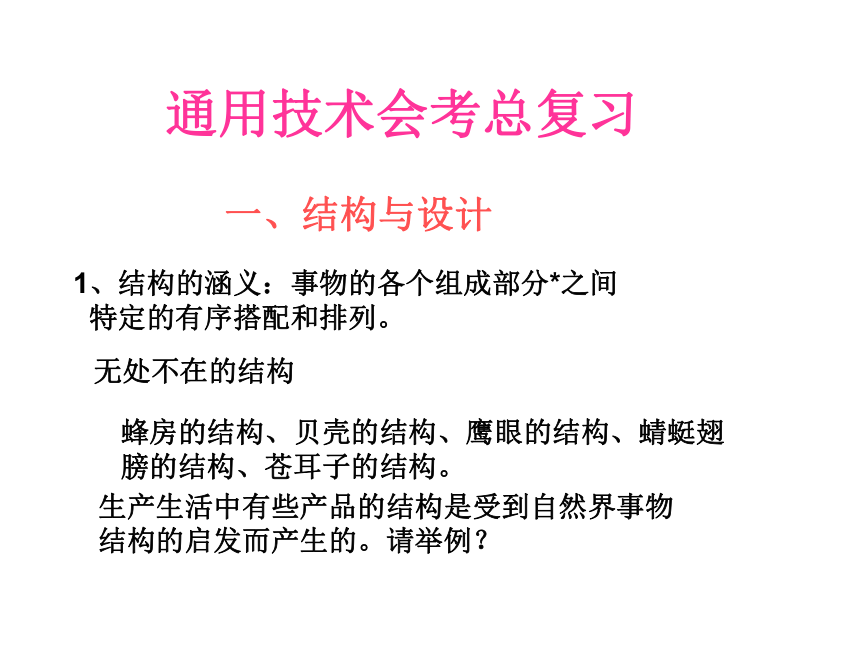

通用技术会考总复习
一、结构与设计
1、结构的涵义：事物的各个组成部分*之间
特定的有序搭配和排列。
无处不在的结构
蜂房的结构、贝壳的结构、鹰眼的结构、蜻蜓翅膀的结构、苍耳子的结构。
生产生活中有些产品的结构是受到自然界事物
结构的启发而产生的。请举例？

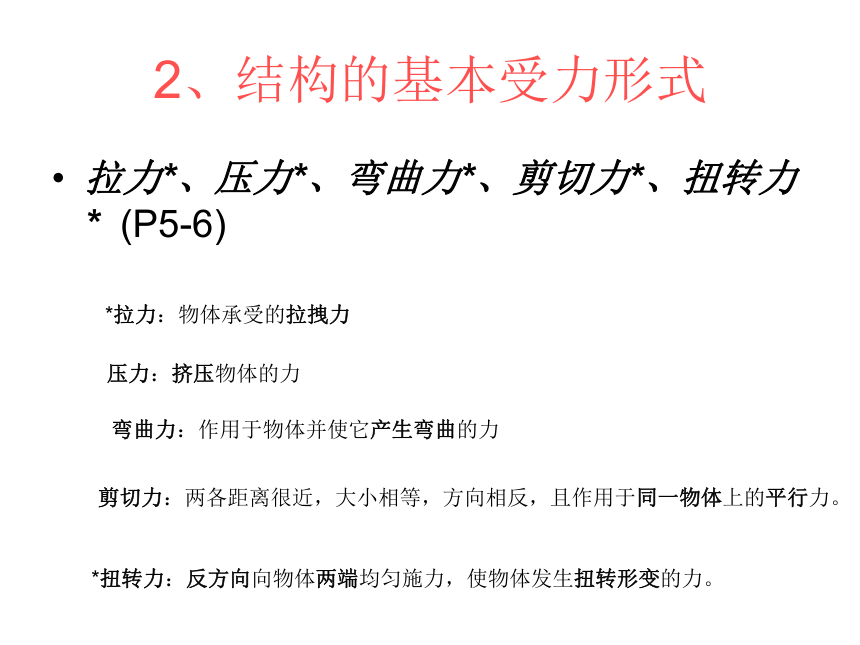

2、结构的基本受力形式
拉力*、压力*、弯曲力*、剪切力*、扭转力* (P5-6)
*拉力：物体承受的拉拽力
压力：挤压物体的力
弯曲力：作用于物体并使它产生弯曲的力
剪切力：两各距离很近，大小相等，方向相反，且作用于同一物体上的平行力。
*扭转力：反方向向物体两端均匀施力，使物体发生扭转形变的力。

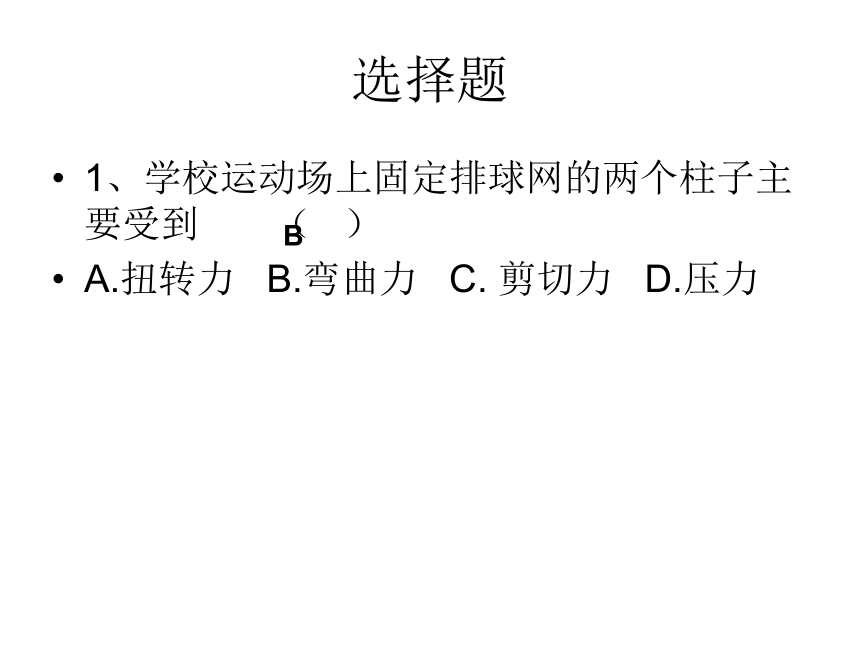

选择题
1、学校运动场上固定排球网的两个柱子主要受到 （ ）
A.扭转力 B.弯曲力 C. 剪切力 D.压力
B

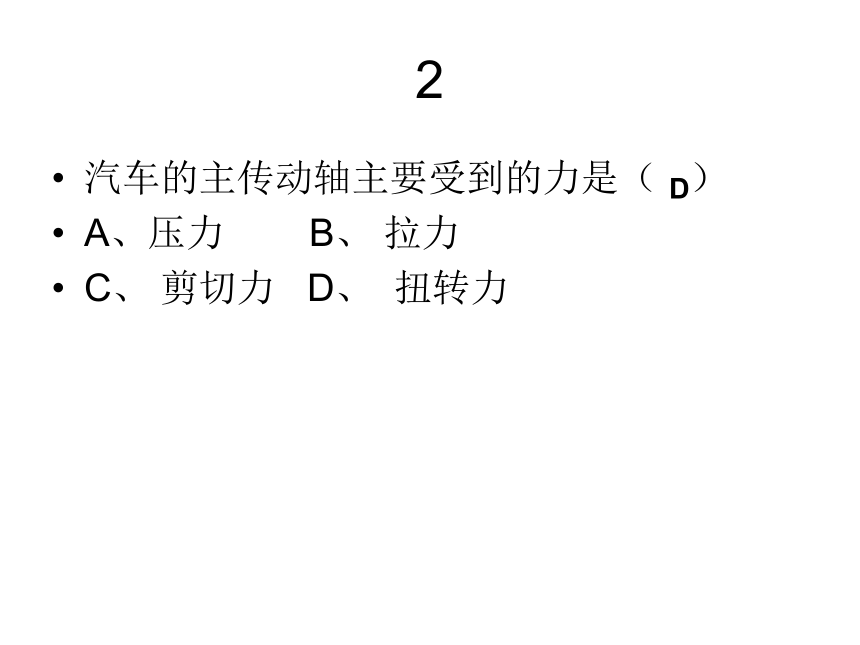

2
汽车的主传动轴主要受到的力是（ ）
A、压力 B、 拉力
C、 剪切力 D、 扭转力
D

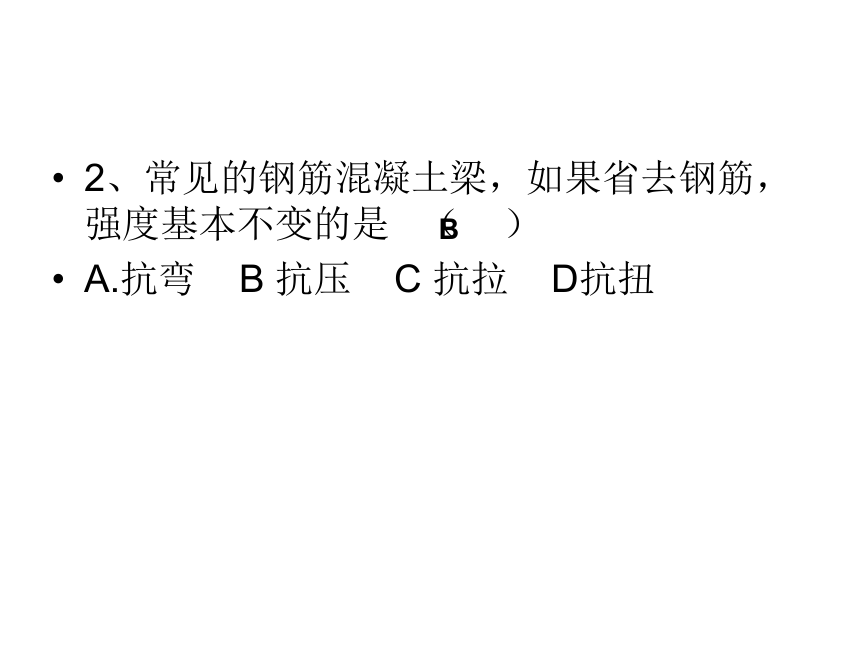

2、常见的钢筋混凝土梁，如果省去钢筋，强度基本不变的是 （ ）
A.抗弯 B 抗压 C 抗拉 D抗扭
B

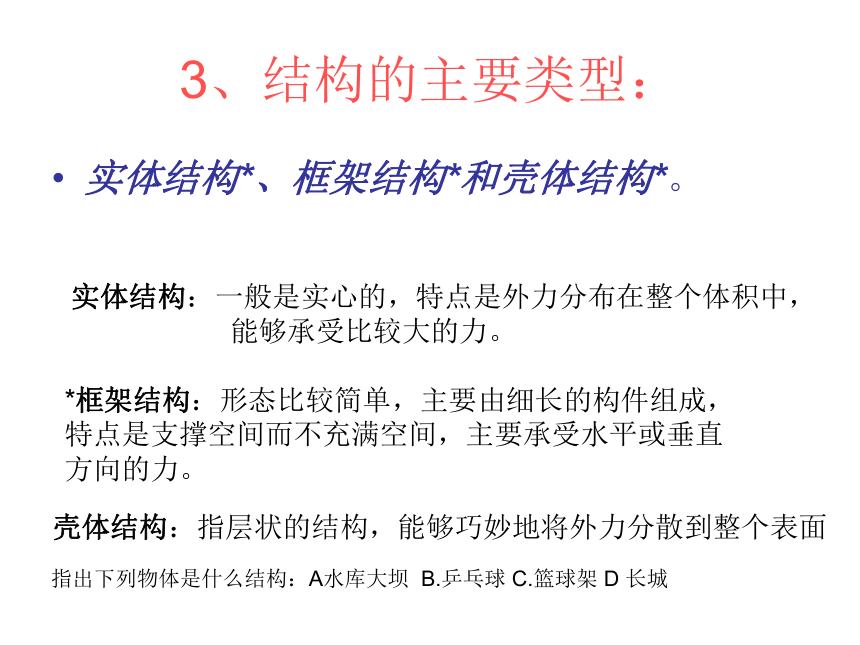

3、结构的主要类型：
实体结构*、框架结构*和壳体结构*。
实体结构：一般是实心的，特点是外力分布在整个体积中，
能够承受比较大的力。
*框架结构：形态比较简单，主要由细长的构件组成，特点是支撑空间而不充满空间，主要承受水平或垂直方向的力。
壳体结构：指层状的结构，能够巧妙地将外力分散到整个表面
指出下列物体是什么结构：A水库大坝 B.乒乓球 C.篮球架 D 长城

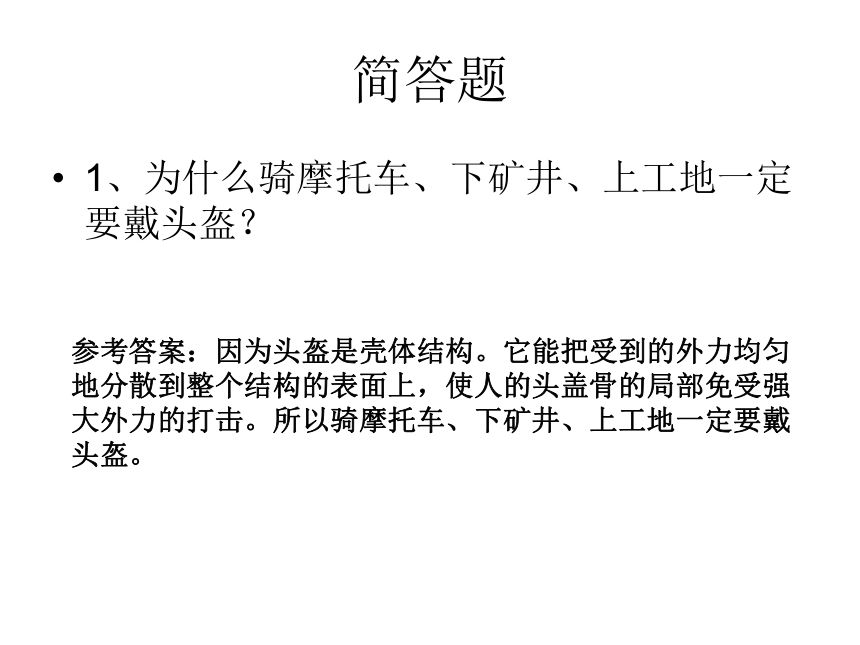

简答题
1、为什么骑摩托车、下矿井、上工地一定要戴头盔？
参考答案：因为头盔是壳体结构。它能把受到的外力均匀地分散到整个结构的表面上，使人的头盖骨的局部免受强大外力的打击。所以骑摩托车、下矿井、上工地一定要戴头盔。
4、结构的稳定性：结构在负载的作用下维持其原有平衡状态的能力
影响结构稳定性的主要因素：
重心位置高低、结构与地面接触形成的支撑面积的大小、
结构的形状
练习
古塔一般为砖木结构,其稳定性不是由下列因素决定( )
A.塔基础的面积 B 塔身的高度
C. 建造所用的材料 D、 塔周围风力的大小
D
5、结构的强度：结构具有的的抵抗被外力破坏的能力 (P17)
*影响结构强度的主要因素：
构件的几何形状*、截面形状、结构的材料、
构件之间的连接方式*等
*结构构件的连接有两类：铰连接、刚连接
6、结构与功能的关系：
结构的改变可能导致功能的改变。
请举例结构改变导致功能改变的例子.。
例如：一张纸把它折成瓦楞状，它的抗压能力就明显增强。
7、结构设计的主要因素：
稳定性、强度、安全、环境、美学、个性、成本、寿命、功能等。
课内练习
1、为了使板凳更加稳定，不宜采取的方法是（ )
A.把板凳的腿都同样缩短一点
B.把板凳的腿适当加粗
C.把板凳的腿的下端用木条链接起来。
D.把板凳凳面的面积加大
D
分析：下图是两位同学制作的筷子支架结构。为什么右边这个只能支撑一个5千克的铅球，而左边这个却能支撑两个共8千克的铅球？请分析原因。并说明两个结构哪个更稳定？说明原因。（4分）
晾衣架通常由曲臂、挂钩、撑杆组成，如图所示。当衣物对称挂在衣架的曲臂上时，请回答下列问题：
1、挂衣架的挂钩、曲臂、撑杆的受力形式分别是什么？
2、现在有塑料绳、细电线、细竹杆和木条，哪些材料适合作晾衣架的撑杆？从撑杆的受力角度简要说明理由？
应用题
现有一个以木材为原料制成的挂衣架，高度1.7米，底座为十字交叉形（每根木料长0.5米）。请你设计一个简易的试验方案，检验该衣帽架的稳定性和强度。
参考答案
试验名称：衣帽架稳定性.强度试验
试验目的：测试衣帽架的稳定性强度
试验准备：不同厚薄的衣服若干件、待测
衣帽架。
试验过程：（1）把衣帽架放在水平的地面上。
（2）根据设计要求，依次在各横杆
挂不同重量的衣服。观察并记录 衣帽架是否会翻倒
（3）在上方各横杆两侧挂相同的衣服若干件，看看是否会断裂。
经典结构的欣赏
能够欣赏一些经典的结构，并能做出简单的评价。
