大溪中学 高中通用技术高考第二轮复习资料

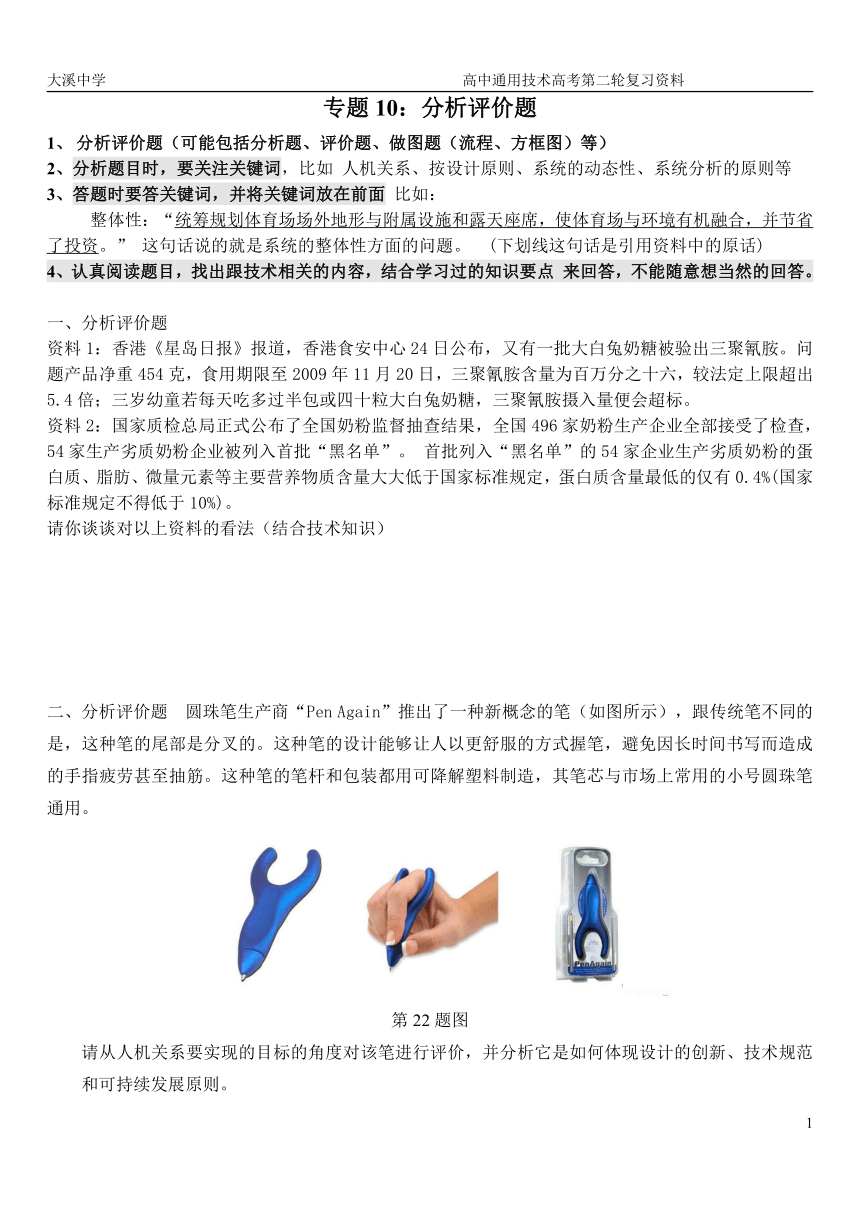

专题10：分析评价题
分析评价题（可能包括分析题、评价题、做图题（流程、方框图）等）
2、分析题目时，要关注关键词，比如 人机关系、按设计原则、系统的动态性、系统分析的原则等
3、答题时要答关键词，并将关键词放在前面 比如：
整体性：“统筹规划体育场场外地形与附属设施和露天座席，使体育场与环境有机融合，并节省了投资。” 这句话说的就是系统的整体性方面的问题。 (下划线这句话是引用资料中的原话)
4、认真阅读题目，找出跟技术相关的内容，结合学习过的知识要点 来回答，不能随意想当然的回答。
一、分析评价题
资料1：香港《星岛日报》报道，香港食安中心24日公布，又有一批大白兔奶糖被验出三聚氰胺。问题产品净重454克，食用期限至2009年11月20日，三聚氰胺含量为百万分之十六，较法定上限超出5.4倍；三岁幼童若每天吃多过半包或四十粒大白兔奶糖，三聚氰胺摄入量便会超标。
资料2：国家质检总局正式公布了全国奶粉监督抽查结果，全国496家奶粉生产企业全部接受了检查，54家生产劣质奶粉企业被列入首批“黑名单”。 首批列入“黑名单”的54家企业生产劣质奶粉的蛋白质、脂肪、微量元素等主要营养物质含量大大低于国家标准规定，蛋白质含量最低的仅有0.4%(国家标准规定不得低于10%)。
请你谈谈对以上资料的看法（结合技术知识）
二、分析评价题 圆珠笔生产商“Pen Again”推出了一种新概念的笔（如图所示），跟传统笔不同的是，这种笔的尾部是分叉的。这种笔的设计能够让人以更舒服的方式握笔，避免因长时间书写而造成的手指疲劳甚至抽筋。这种笔的笔杆和包装都用可降解塑料制造，其笔芯与市场上常用的小号圆珠笔通用。
第22题图
请从人机关系要实现的目标的角度对该笔进行评价，并分析它是如何体现设计的创新、技术规范和可持续发展原则。
三、分析评价题 小李准备用密度板制作一条小板凳，小板凳主要由凳面、两块侧支撑板和前后两块紧固板组成(如图所示)。小李设计的制作流程如下：
请你分析该流程，找出遗漏的环节，并画出完整的流程图。
四、分析评价题 系统具有动态性，即系统的状态、结构会随着时间的变化而变化。钱塘江大桥（如图所示）桥墩采用钢筋混凝土，桥的上下两层分别通汽车和火车。该桥建于上个世纪，历尽苍桑，多次维修，2000年4月15日到2001年4月25日，还经历一次大整修。若把钱塘江大桥作为一个系统，请你说说该系统的动态性体现在哪些方面（举例说出三点）。
五、分析评价题 国家体育场——“鸟巢”是一个复杂的系统，它的许多细节都体现了设计者的智慧：整个体育场结构的组件相互支撑，形成网格状的构架，外观看上去就仿若树枝织成的“鸟巢”，“鸟巢”把整个体育场室外地形微微隆起，将很多附属设施置于地形下面，这样既避免了下挖土方所耗的巨大投资，而隆起的坡地在室外广场的边缘缓缓降落，依势筑成热身场地的2000个露天座席，与周围环境有机融合，并节省了投资。“鸟巢”在设计建设中，还在场地和空间的多功能上下了很大功夫，运动员通道的长度、运动员休息室的衣柜，观众厕所坑位的男女比例，媒体工作间里的引水点分布等等问题也都经过相关部门的仔细研究和计算。此外，设计中将“鸟巢”的功能与周围地区日后定位乃至整个城市的中长远发展规划结合起来考虑。根据已确定的规划方案，“鸟巢”所在的奥林匹克公园中心区赛后将成为一个集体育竞赛、会议展览、文化娱乐、商务和休闲购物于一体的市民公共活动中心。
结合材料分析：（1）“鸟巢”的设计反映了系统的哪些特性？举例说出三个。
（2）“鸟巢”的设计，遵循了哪些系统分析的原则？

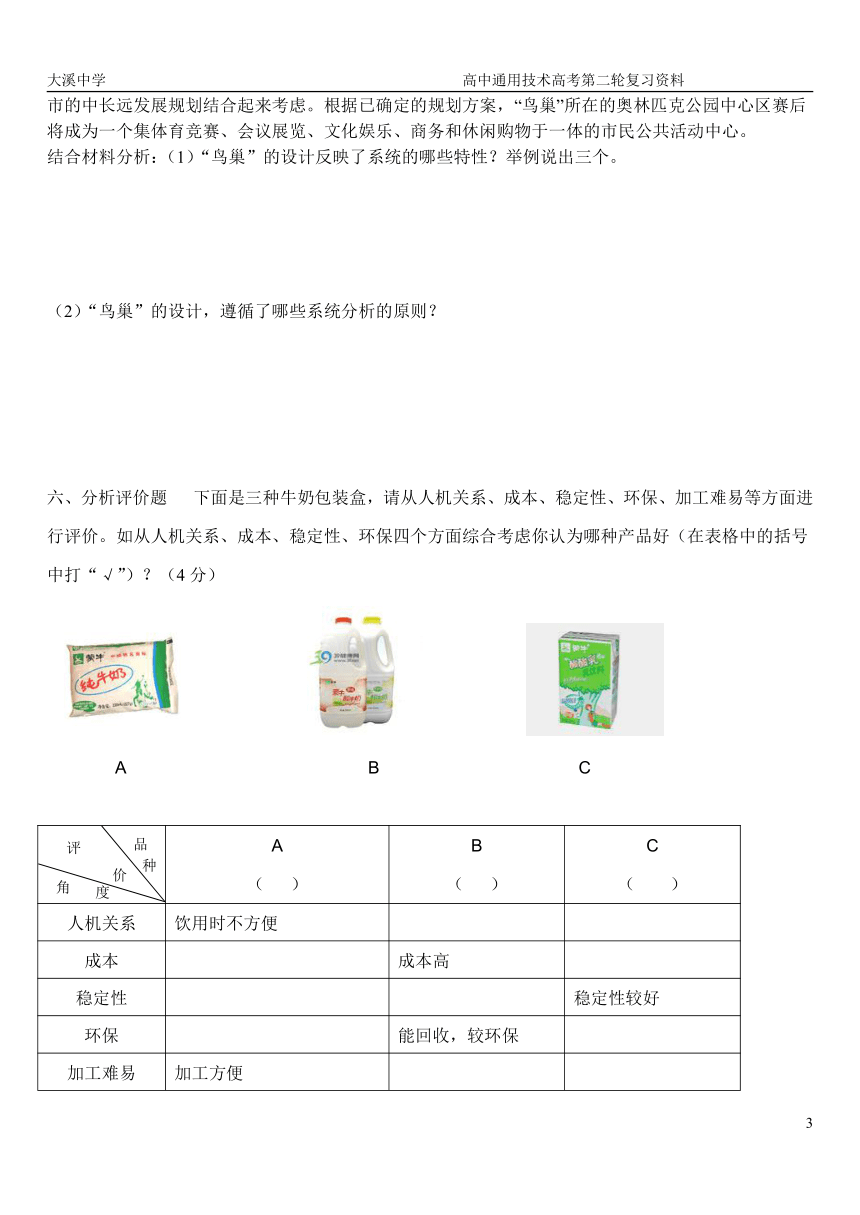

六、分析评价题 下面是三种牛奶包装盒，请从人机关系、成本、稳定性、环保、加工难易等方面进行评价。如从人机关系、成本、稳定性、环保四个方面综合考虑你认为哪种产品好（在表格中的括号中打“√”）？（4分）
A B C
A（ ） B（ ） C（ ）
人机关系 饮用时不方便
成本 成本高
稳定性 稳定性较好
环保 能回收，较环保
加工难易 加工方便
七、案例分析题 李明制作了方便小动物喝水的自动加水器，结构如图。工作过程是当水龙头打开，水就流入碗内，碗内的水位逐渐升高，浸没到塑料管管口时，没有空气进入密封的铁桶，水龙头停止出水；当碗内水位降低至塑料管管口以下，空气从塑料管进入铁桶内，水又流出来，使碗内实际水位控制在管口位置。试分析其控制过程，完成下列问题：
（1）该控制系统是开环控制系统还是闭环控制系统？
（2）请填写完成控制系统方框图中所缺部分。
（3）假设原来搪瓷碗内的水位控制在5厘米，现在需要把碗内水位控制在8厘米，请问可以采取什么方法？
八、案例分析题 老关镇是某乳品厂的原料乳供应基地，相距100多千米，全镇共有6000头奶牛，日产原料奶10余吨。老关镇的奶牛分散在各家各户．每头奶牛一次可挤奶10千克，每日两次，早晚各一次。由于刚挤出的新鲜牛乳中含有少量微生物，且温度为36℃，是微生物繁殖最适宜的温度，如不及时冷却，微生物就会迅速繁殖，故新挤出的原料乳需冷却到4℃之后再运输。
以前．老关镇的原料乳要经过许多的环节才能送到乳品厂，其运送过程一般为：(1)许多挤奶员肩挑奶桶到镇里的各家各户收集原料乳；(2)挤奶员将原料乳挑到村里进行集中；(3)然后统一用小货车运到镇里固定的一个奶站；(4)奶站将一桶桶原料乳降温，以抑制微生物的繁殖，保证质登(由于奶站的建设和维护需要大笔资金，不宜多建)；(5)乳品厂派大车将一桶桶低温的原料乳运回乳品厂。
1．请画出原料乳的运送流程图。(5分)
2．随着技术的发展，冷藏车(自带制冷功能)的出现，这种流程就有了优化的条件，请你对原有的原料乳运送流程进行优化。
24．
22．该笔的设计，能够让人以更舒服的方式握笔，避免因长时间书写而造成的手指疲劳甚至抽筋，符合人机关系，体现了人机关系健康、舒适的目标。
该笔跟传统笔不同的，尾部采用了分叉的形式，体现了创新原则；运用了该笔的笔芯与市场上常用的小号圆珠笔通用，可以保障圆珠笔通过更换笔芯长期使用，体现了技术规范原则；该笔的包装采用可降解塑料，避免环境污染，体现可持续发展原则。
23．
24．大桥的系统动态性
A．大桥路面受到火车、汽车的压力
B．大桥受到火车、汽车过桥时产生的震动的影响
C．大桥受到雨水的冲刷侵蚀
22．（1）体现的特性有：
整体性：“统筹规划体育场场外地形与附属设施和露天座席，使体育场与环境有机融合，并节省了投资。”
相关性：“整个体育场结构的组件相互支撑，形成网格状的构架，外观看上去就仿若树枝织成的鸟巢
目的性：作为“国家体育场”。“鸟巢所在的奥林匹克公园中心区赛后将成为一个集体育竞赛、会议展览、文化娱乐、商务和休闲购物于一体的市民公共活动中心。”
（2）运用了：整体性原则、科学性原则、综合性原则
25．
A（ ） B（ ） C（ √ ）
人机关系 饮用时不方便 饮用时方便 饮用时较方便
成本 成本低 成本高 成本较优低
稳定性 稳定性不好 稳定性好 稳定性较好
环保 造成白色污染，不环保 能回收，较环保 能回收，能降解，环保
加工难易 加工方便 加工困难 加工较方便
25.
（1）参考答案：闭环控制系统
评分标准: 回答出“闭环”或“闭环控制”“闭环系统”的都可以得2分。
（2）参考答案：
评分标准：执行器：水龙头；输出量：实际水位、碗内水位、碗内实际水位、水位高低等也可得分；学生只要回答出（或画出）任意两项就可得4分。
（3）参考答案：硬塑料管截断或上升3厘米；铁桶抬高3厘米；搪瓷碗位置下降3厘米等。
评分标准: 回答与参考答案相同含义的说法即可得2分，或其他可实现目的的方法也可给分。
划线
刨平五块板料的锯割面
钉接紧固板与侧面支撑板
表面油漆修饰
第3题图
第24题图
品
种
评
价
角
度
铁桶
第7题图
圆木塞
铁桶
硬塑料管
搪瓷碗
水龙头
5cm
划线
刨平五块板料的锯割面
钉接紧固板与侧面支撑板
表面油漆修饰
锯割下料
凳面与支撑板钉接
品
种
评
价
角
度
硬塑料管
水龙头
搪瓷碗
硬塑料管
设定水位
+
-+
实际水位位) )
PAGE
6
