专题11：读图作图题

大溪中学 高中通用技术高考第二轮复习资料

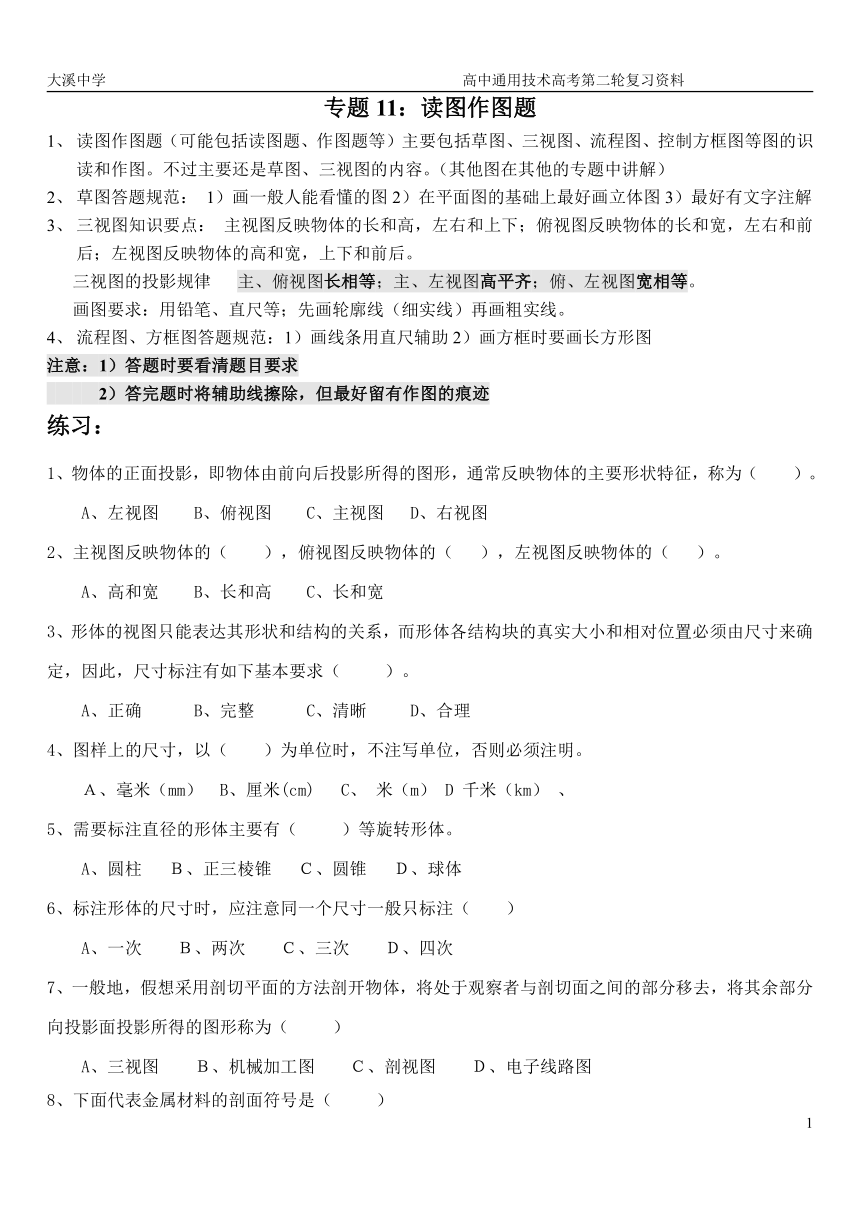

专题11：读图作图题
读图作图题（可能包括读图题、作图题等）主要包括草图、三视图、流程图、控制方框图等图的识读和作图。不过主要还是草图、三视图的内容。（其他图在其他的专题中讲解）
草图答题规范： 1）画一般人能看懂的图2）在平面图的基础上最好画立体图3）最好有文字注解
三视图知识要点： 主视图反映物体的长和高，左右和上下；俯视图反映物体的长和宽，左右和前后；左视图反映物体的高和宽，上下和前后。
三视图的投影规律 主、俯视图长相等；主、左视图高平齐；俯、左视图宽相等。
画图要求：用铅笔、直尺等；先画轮廓线（细实线）再画粗实线。
流程图、方框图答题规范：1）画线条用直尺辅助2）画方框时要画长方形图
注意：1）答题时要看清题目要求
2）答完题时将辅助线擦除，但最好留有作图的痕迹
练习：
1、物体的正面投影，即物体由前向后投影所得的图形，通常反映物体的主要形状特征，称为（ ）。
A、左视图 B、俯视图 C、主视图 D、右视图
2、主视图反映物体的（ ），俯视图反映物体的（ ），左视图反映物体的（ ）。
A、高和宽 B、长和高 C、长和宽
3、形体的视图只能表达其形状和结构的关系，而形体各结构块的真实大小和相对位置必须由尺寸来确定，因此，尺寸标注有如下基本要求（ ）。
A、正确 B、完整 C、清晰 D、合理
4、图样上的尺寸，以（ ）为单位时，不注写单位，否则必须注明。
Ａ、毫米（mm） B、厘米(cm) C、 米（m） D 千米（km） 、
5、需要标注直径的形体主要有（ ）等旋转形体。
A、圆柱 Ｂ、正三棱锥 Ｃ、圆锥 Ｄ、球体
6、标注形体的尺寸时，应注意同一个尺寸一般只标注（ ）
A、一次 Ｂ、两次 Ｃ、三次 Ｄ、四次
7、一般地，假想采用剖切平面的方法剖开物体，将处于观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为（ ）
A、三视图 Ｂ、机械加工图 Ｃ、剖视图 Ｄ、电子线路图

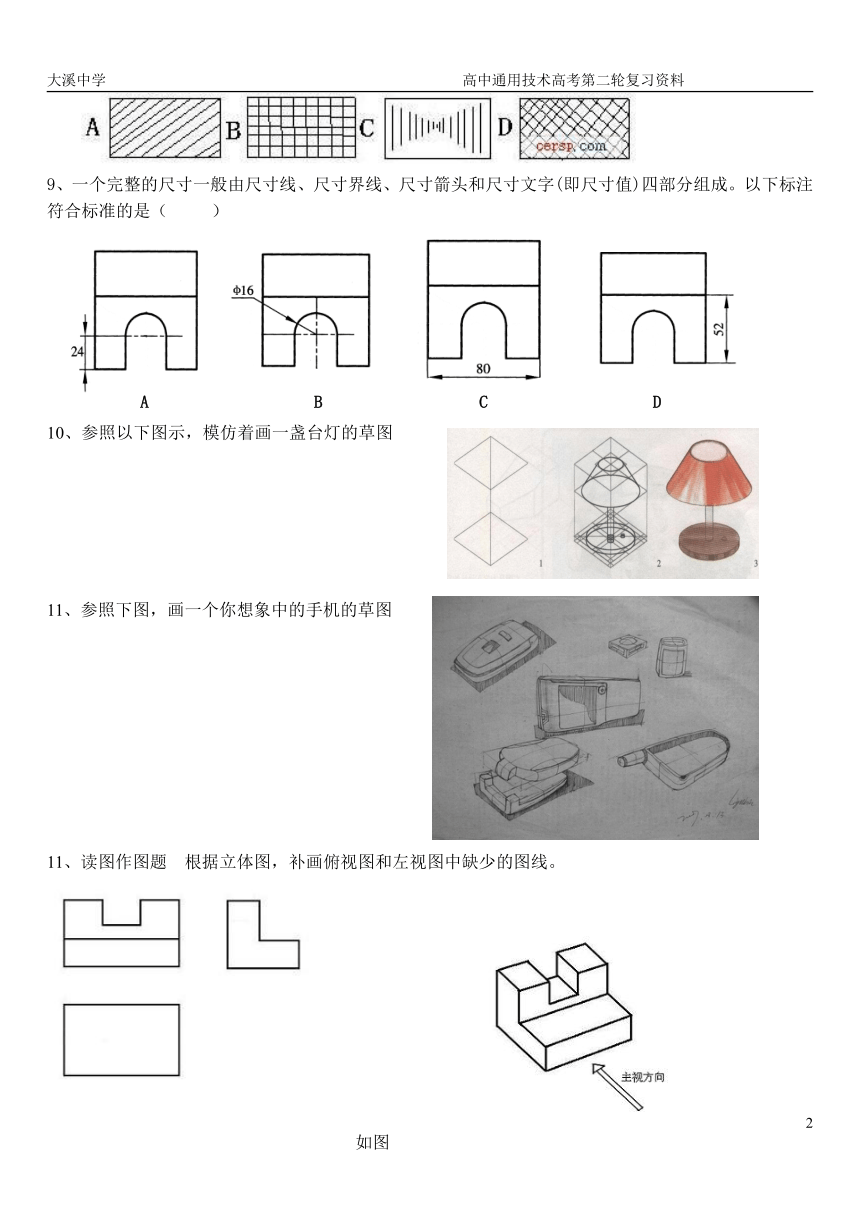

8、下面代表金属材料的剖面符号是（ ）
9、一个完整的尺寸一般由尺寸线、尺寸界线、尺寸箭头和尺寸文字(即尺寸值)四部分组成。以下标注符合标准的是（ ）
10、参照以下图示，模仿着画一盏台灯的草图
11、参照下图，画一个你想象中的手机的草图
11、读图作图题 根据立体图，补画俯视图和左视图中缺少的图线。
12、根据题图所示形体，画出主视图。补全俯视图的缺漏线条。
13、小明中午在家烧菜做饭，为父母准备一顿中餐。他完成的事项有：淘米、洗菜、切菜、烧菜汤、烧饭、炒菜。可小明家只有一个煤球炉，如果按以上顺序完成，各段花费时间如下图。请你根据所学的流程知识，设计合理的流程。
14、如下两图，分别是瓦特蒸汽机的工作原理图和蒸汽供给控制原理图。请说明瓦特蒸汽机离心调速器（右下图）控制蒸汽机转速的原理并画控制方框图。
王大伯盖了一个具有自动调节温度的小型花房，花房的温度冬季一般控制在18℃左右，夏季一般控制在25℃左右。请分析它可能的工作过程，并画出花房温度控制系统的方框图。提示：该花房温控设备包括控制器、加热元件和制冷元件、检测装置、比较器等。
某同学设计了一盏学生用的台灯，请同学们对该台灯的特点与它所体现的设计的一般原则用线连接起来。
制作成本不超过8元 需要性原则
用无污染的材料制作支撑架 工程心理学原则
灯泡灯座及开关使用标准件 经济性原则
造型时尚前卫 可持续发展原则
附加时钟和笔筒功能 通用性、标准性原则
看右图请画出合适的购置房子的流程图
下图是加热炉的温度自动控制示意图，请根据你的认识和理解，回答下列问题：
A B C D
如图
