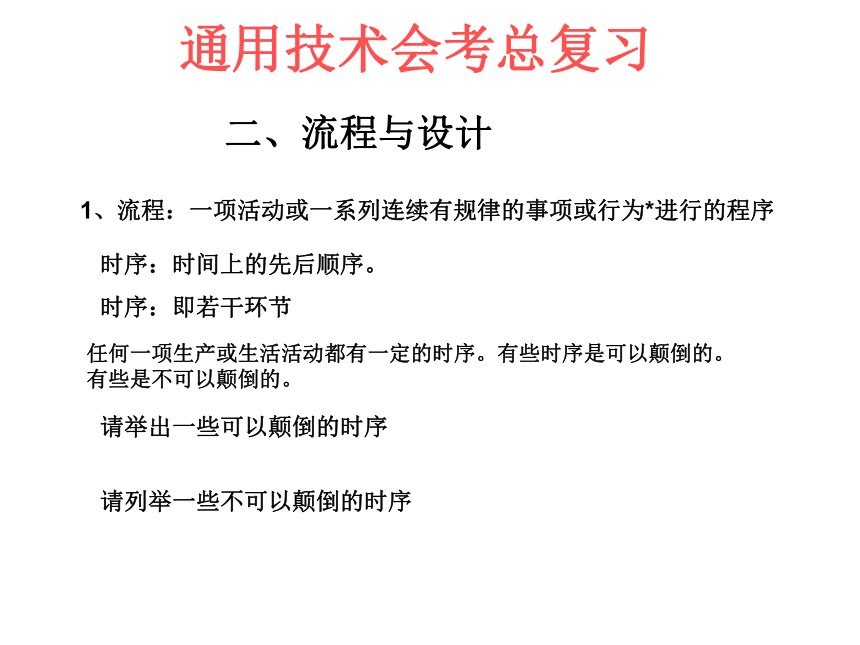

通用技术会考总复习
二、流程与设计
1、流程：一项活动或一系列连续有规律的事项或行为*进行的程序
时序：时间上的先后顺序。
任何一项生产或生活活动都有一定的时序。有些时序是可以颠倒的。
有些是不可以颠倒的。
请举出一些可以颠倒的时序
请列举一些不可以颠倒的时序
时序：即若干环节

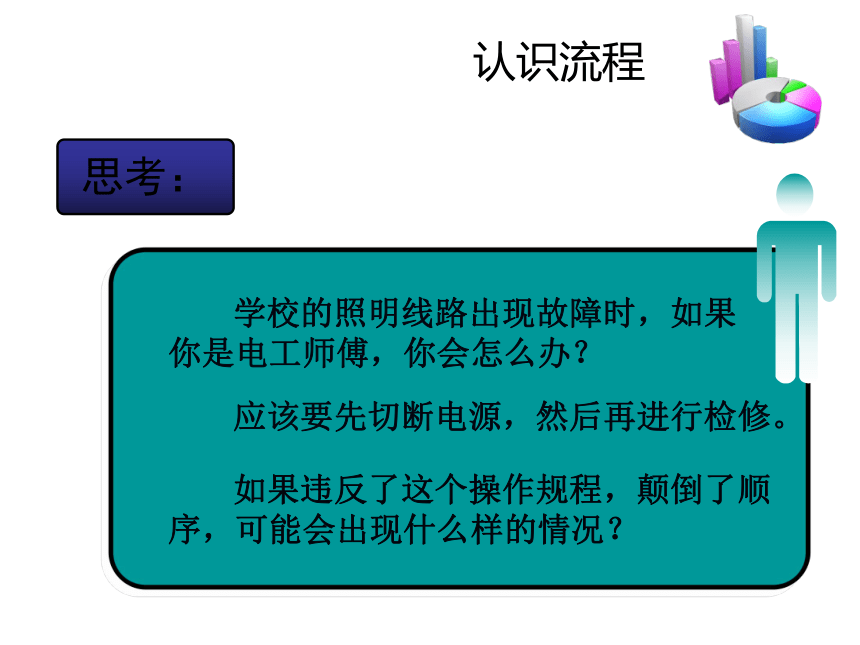

认识流程
思考：
应该要先切断电源，然后再进行检修。
如果违反了这个操作规程，颠倒了顺序，可能会出现什么样的情况？
学校的照明线路出现故障时，如果你是电工师傅，你会怎么办？

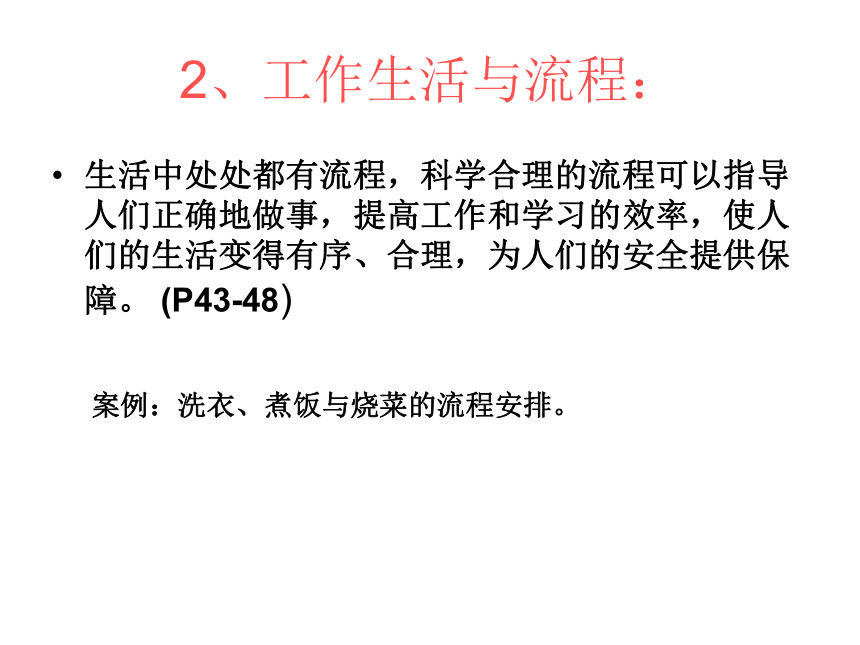

2、工作生活与流程：
生活中处处都有流程，科学合理的流程可以指导人们正确地做事，提高工作和学习的效率，使人们的生活变得有序、合理，为人们的安全提供保障。 (P43-48)
案例：洗衣、煮饭与烧菜的流程安排。

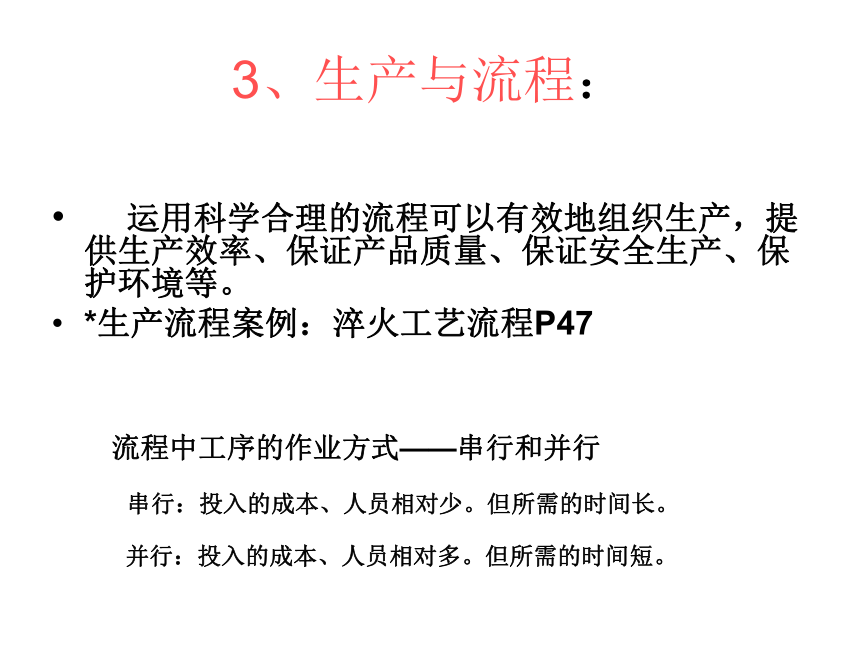

3、生产与流程：
运用科学合理的流程可以有效地组织生产，提供生产效率、保证产品质量、保证安全生产、保护环境等。
*生产流程案例：淬火工艺流程P47
流程中工序的作业方式——串行和并行
串行：投入的成本、人员相对少。但所需的时间长。
并行：投入的成本、人员相对多。但所需的时间短。

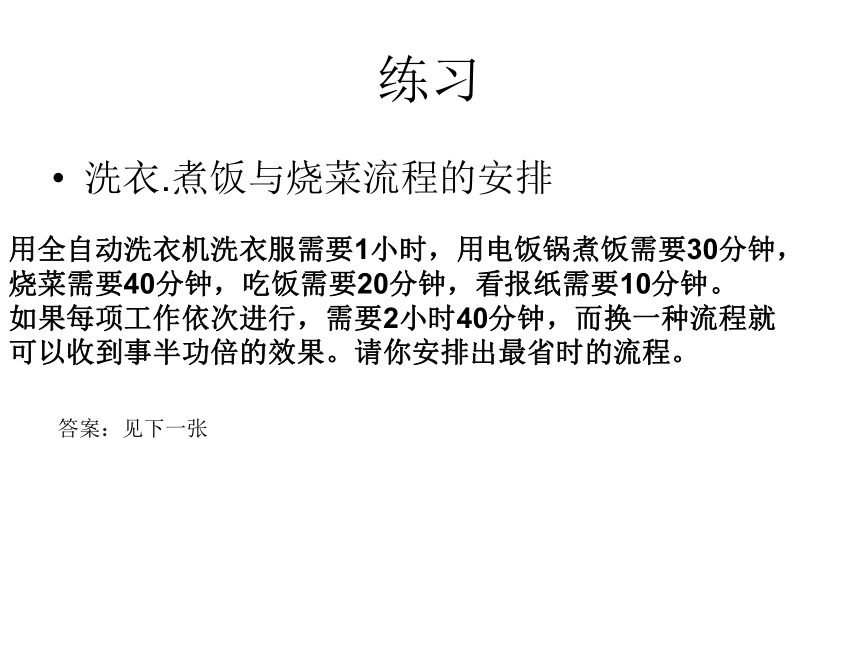

练习
洗衣.煮饭与烧菜流程的安排
用全自动洗衣机洗衣服需要1小时，用电饭锅煮饭需要30分钟，
烧菜需要40分钟，吃饭需要20分钟，看报纸需要10分钟。
如果每项工作依次进行，需要2小时40分钟，而换一种流程就
可以收到事半功倍的效果。请你安排出最省时的流程。
答案：见下一张
洗衣服
1小时
煮饭
30分钟
烧菜
40分钟
吃饭
20分钟
2小时40分钟
看报纸
10分钟
看报纸
10分钟
洗衣服
1小时
烧菜
40分钟
煮饭
30分钟
吃饭
20分钟
2小时10分钟
洗衣服
1小时
煮饭
30分钟
烧菜
40分钟
吃饭
20分钟
1小时10分钟
看报纸
10分钟

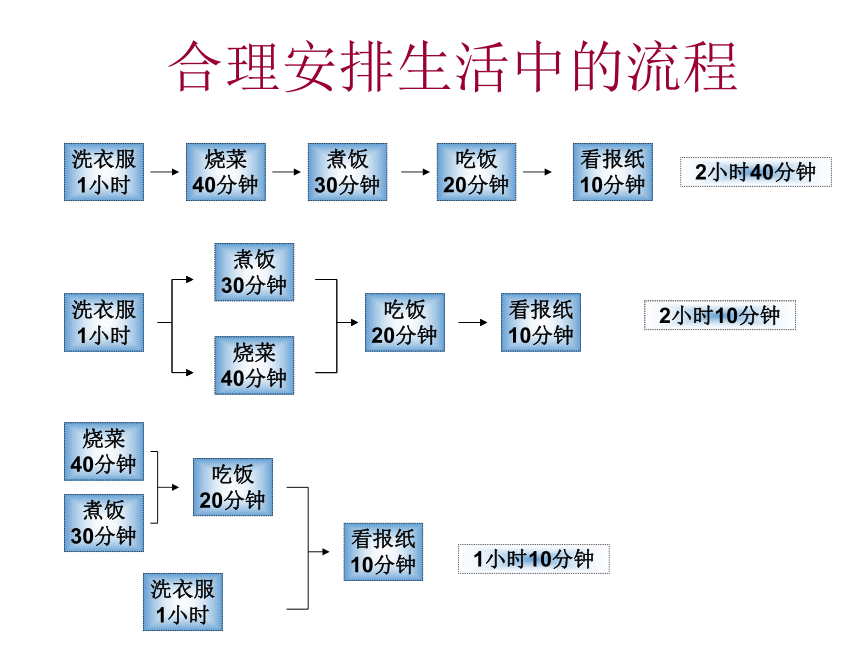

合理安排生活中的流程
看报纸
10分钟
洗衣服
1小时
烧菜
40分钟
煮饭
30分钟
吃饭
20分钟
2小时10分钟
练习

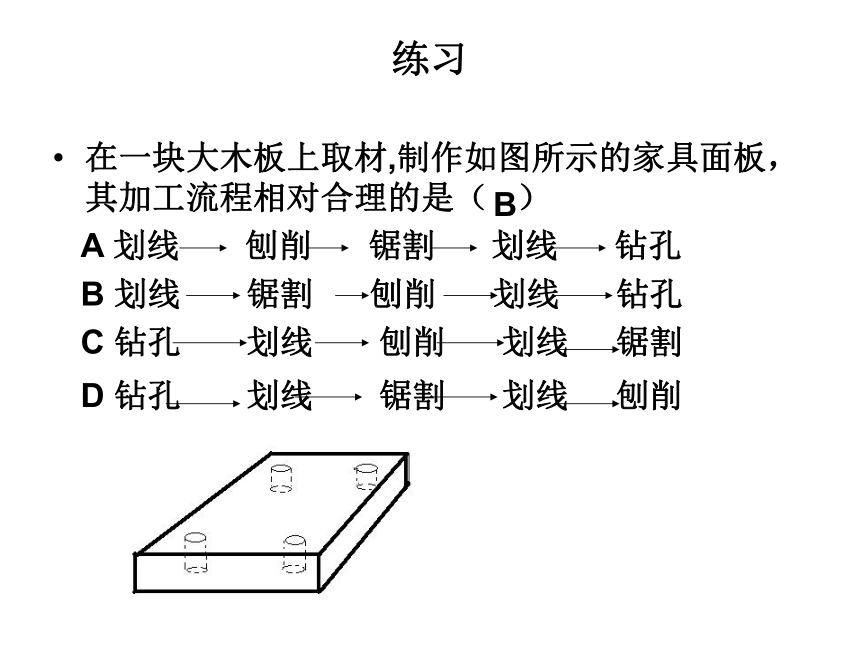

在一块大木板上取材,制作如图所示的家具面板，其加工流程相对合理的是（ ）
A 划线 刨削 锯割 划线 钻孔
B 划线 锯割 刨削 划线 钻孔
C 钻孔 划线 刨削 划线 锯割
D 钻孔 划线 锯割 划线 刨削
B

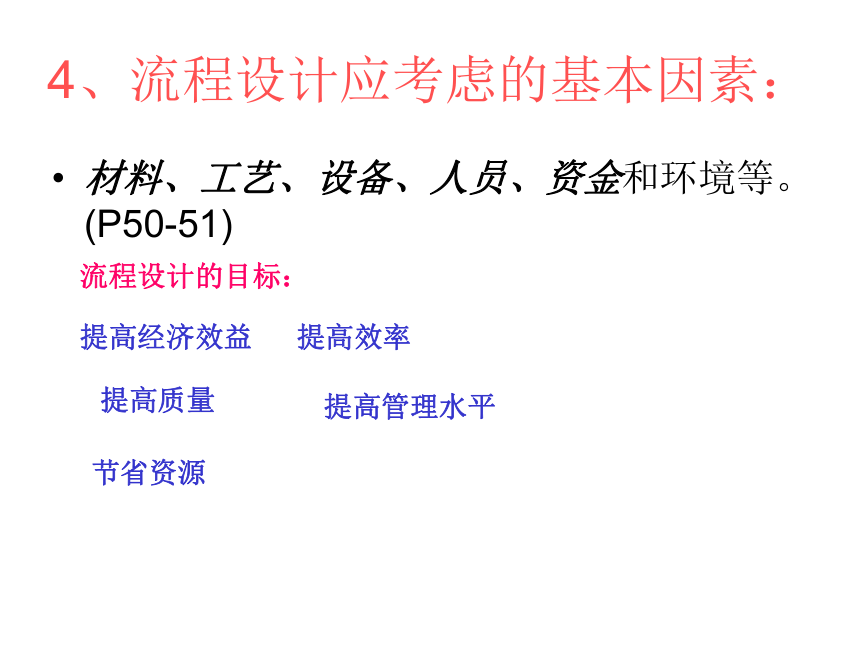

4、流程设计应考虑的基本因素：
材料、工艺、设备、人员、资金和环境等。(P50-51)
流程设计的目标：
提高经济效益
提高效率
提高质量
提高管理水平
节省资源

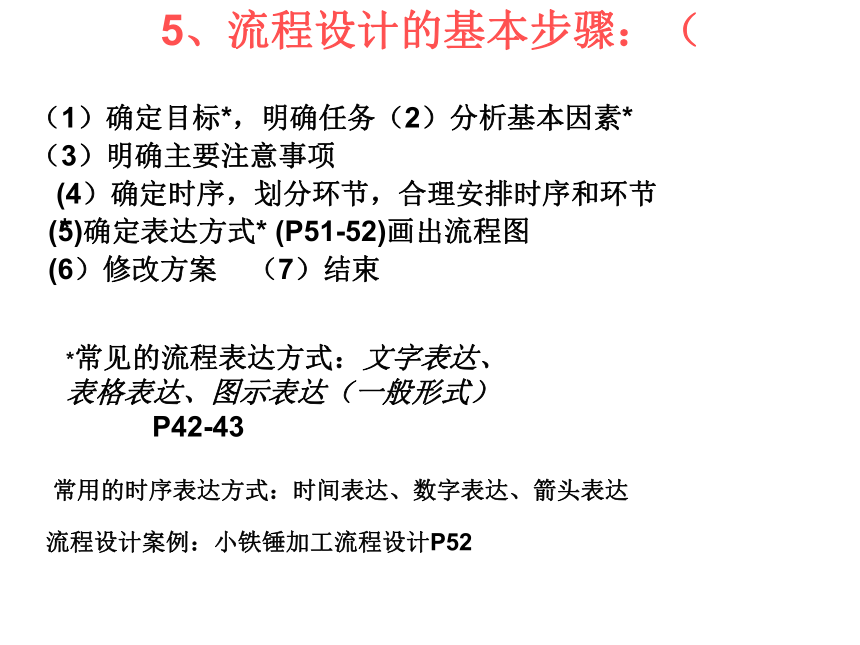

5、流程设计的基本步骤：（
（1）确定目标*，明确任务（2）分析基本因素*
（3）明确主要注意事项
(4）确定时序，划分环节，合理安排时序和环节
(5)确定表达方式* (P51-52)画出流程图
(6）修改方案 （7）结束
*
*常见的流程表达方式：文字表达、
表格表达、图示表达（一般形式）
P42-43
常用的时序表达方式：时间表达、数字表达、箭头表达
流程设计案例：小铁锤加工流程设计P52
练习
1、写出直角三角铁的加工流程
主要环节有：备料.划线.下料.钻孔.锯开45度角.
弯成直角.钉上木条加固.冲眼 .表面处理
2、写出加工所需要的器材、工具。
参考答案：1、备料. 划线. 下料 冲眼 .钻孔. 锯开45度角.
弯成直角. 钉上木条加固. .表面处理
2、所需的工具有：钢锯、手锤、样冲、台钻、钢尺、锉、台钳、木工据
器材有：三角钢、小木条、螺丝。
6、流程的优化
在流程的设计和实施过程中，要对流程进行不断改进，以期取得最佳的效果。这种对流程修改的过程，叫做流程的优化。优化的主要目的是为了提高工作效率、降低成本、降低劳动强度、节约能耗、减少环境污染、保证生产安全等。
7、流程优化的主要内容：
工期优化、工艺优化*、成本优化、技术优化、质量优化等。
在进行流程优化时，要综合考虑各项指标，抓住主要盾，
突出重点指标的优化，综合平衡，以取得整体优化的成效。*
工艺案例：法兰工艺优化P55-56
成本案例：配送方案P56-57
选择题
对流程表述错误的是（ ）
A.科学的流程等于效率，等于质量。
B.某些流程可以通过改变时序达到优化。
C.所有流程都是由环节和时序构成的。
D.流程只能用流程图来表示。
D
分别指出下列流程的优化是哪种优化？
洗衣、煮饭、看报纸、烧菜的流程优化
从记账取款到电脑自动取款
列车提速
工期优化
技术优化。
主要是技术优化
选择题
公交公司为了提高经济效益，对公交车运行的线路经行优化，重点优化指标是（ ）
A.成本优化 B.技术优化
C.质量优化 D.工艺优化
A
浙江移动公司从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程的制定者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而推动业务流程的优化及再造。这个案例说明公司的重点在进行（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
D
8、流程优化的条件：
流程的改进和优化需要一定的条件，与材料、设备、工艺有着密切的关系，在优化流程时，需要充分考虑到这些条件。
练习
杨大伯家里要盖一幢砖混结构的房子,为了更好地组织施工,他需要设计一个施工和装修的流程.请你按以下要求帮他完成这项设计（P61.）
1.画出施工流程图,注名明环节.工序的时间
提示:主要环节有:材料准备.打基础.砌墙.加梁.铺瓦片.抹灰.安装门框.装修等.
写出串行的工序和并行的工序。
分析题
某校学生在制作小铁锤的过程中采用小组合作的的模式，加强了同学之间的技术交流。若把小铁锤的制作分成锤头制作.、锤柄制作、和组装三个环节。
（1）请制定出小铁锤的制作流程，要求由串行工序和并行工序组成。
（2）从流程优化的角度分析小铁锤的制作流程采用并行工序的利弊。
应用题
鸟类是人类的朋友，保护鸟类对维护生态平衡有着重要意义。然而，令人遗憾的是，在我们周围却越来越难听到鸟鸣声了，鸟类在逐渐远离我们人类。如何能让鸟类回到我们身边呢？人工鸟巢是招引鸟类的最好方法之一。请你写出设计制作鸟巢的一般过程，并分析设计过程中你需要考虑哪些问题？要用到哪些工具，并写出制作流程。
参考答案见下一张：
参考答案
鸟巢设计的一般过程：
1、发现与明确问题：鸟类是人类的朋友，但是在远离我们人类。希望鸟类能回到我们人类身边。 对身边的朋友进行访谈，大家想法比较一致。接着进行设计上的简单分析，得出设计鸟巢的设计要求。
2、制定设计方案：查看收集了一些我们经常看见的鸟巢，明确了应该选择的材料，结构，连接方式。
3、制作模型或原形：按照自己的最理想的方案，开始制作鸟巢原形。
4、测试 评估及优化：对最后的鸟巢进行稳定性，强度测试最后优化
需要考虑的问题：结构的稳定性，强度。材料的选择，制作成本，制作技术，美观，实用等等。
工具： 木工锯 钢丝锯 木工刨 钢卷尺 木工直尺 铁钉 合页 螺钉 木工铅笔 厚度在1.5cm以上的木板。
下料
划线
锯割
刨削
连接
成型
制作流程如下：
表面处理
