流程的优化自用

(共16张PPT)

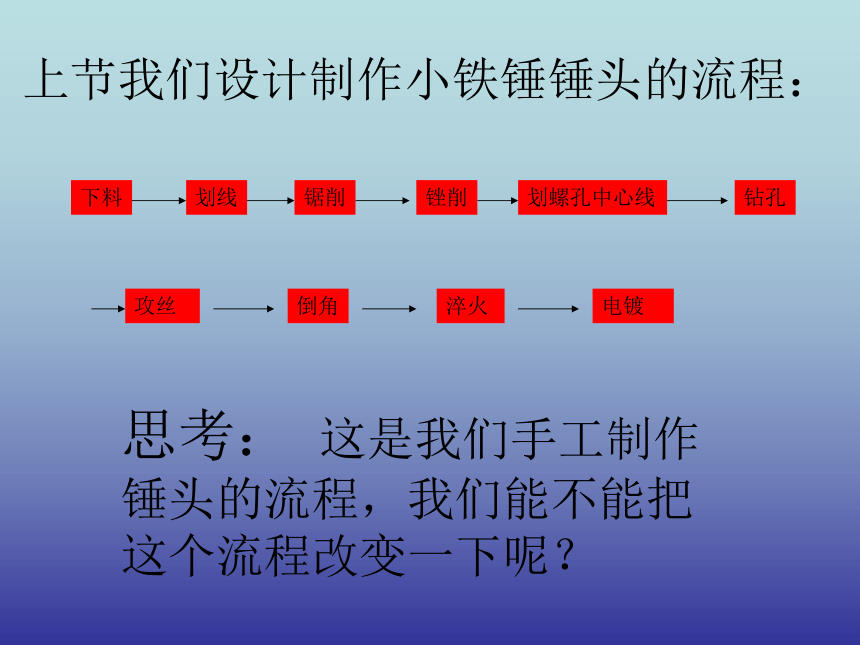

上节我们设计制作小铁锤锤头的流程：
下料
锯削
划线
锉削
划螺孔中心线
钻孔
攻丝
倒角
淬火
电镀
思考： 这是我们手工制作锤头的流程，我们能不能把 这个流程改变一下呢？

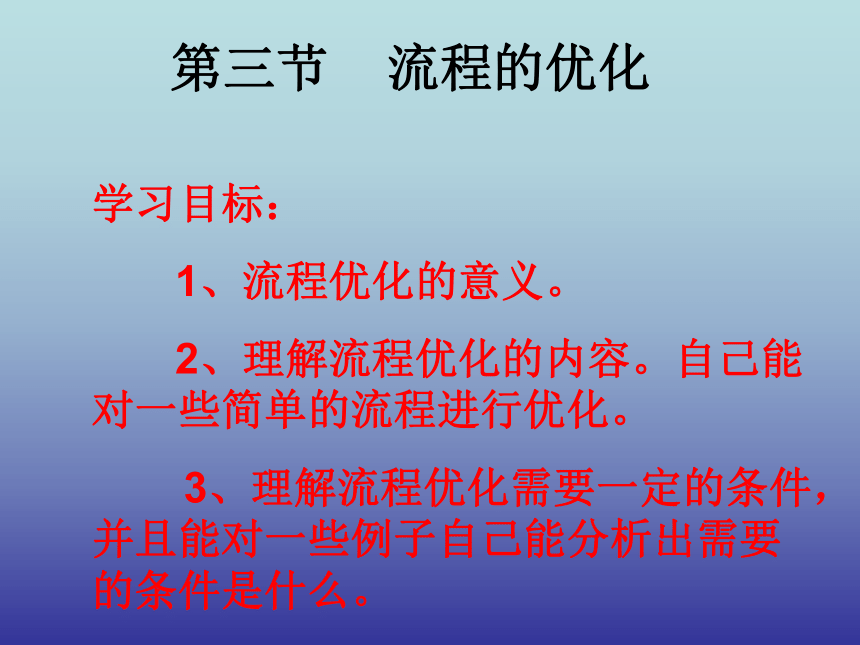

第三节 流程的优化
学习目标：
1、流程优化的意义。
2、理解流程优化的内容。自己能对一些简单的流程进行优化。
3、理解流程优化需要一定的条件，并且能对一些例子自己能分析出需要的条件是什么。

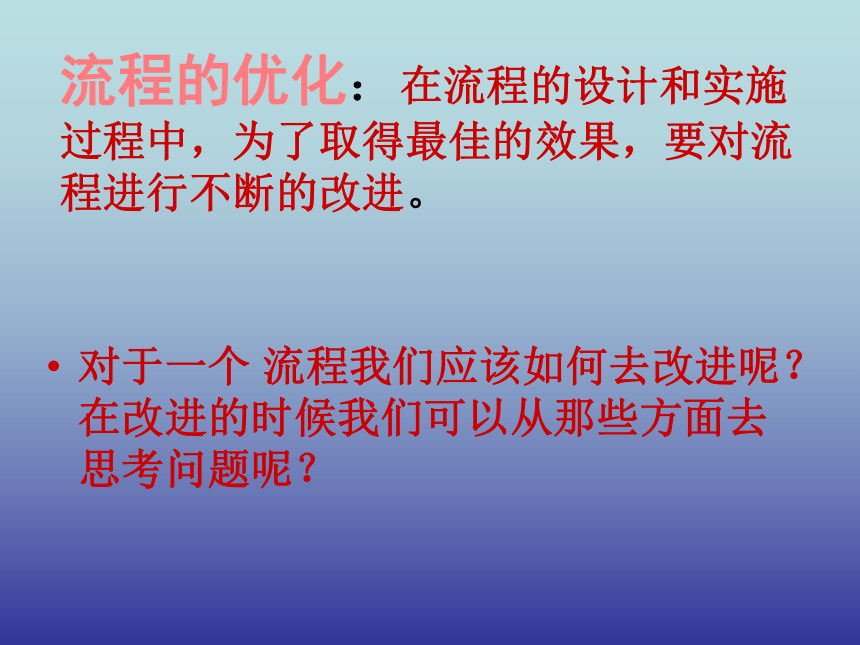

流程的优化：在流程的设计和实施过程中，为了取得最佳的效果，要对流程进行不断的改进。
对于一个 流程我们应该如何去改进呢？在改进的时候我们可以从那些方面去思考问题呢？

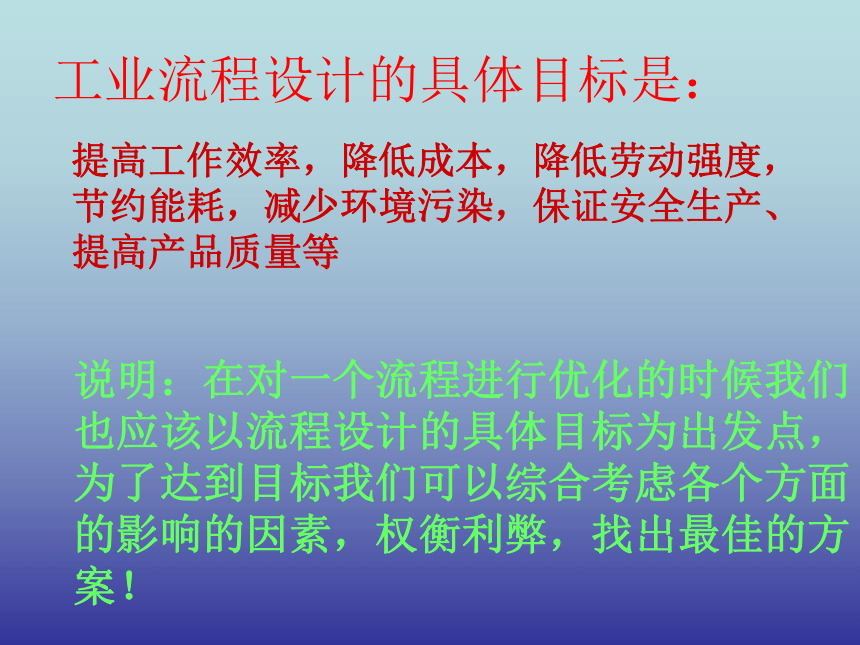

工业流程设计的具体目标是：
提高工作效率，降低成本，降低劳动强度，节约能耗，减少环境污染，保证安全生产、提高产品质量等
说明：在对一个流程进行优化的时候我们也应该以流程设计的具体目标为出发点，为了达到目标我们可以综合考虑各个方面的影响的因素，权衡利弊，找出最佳的方案！

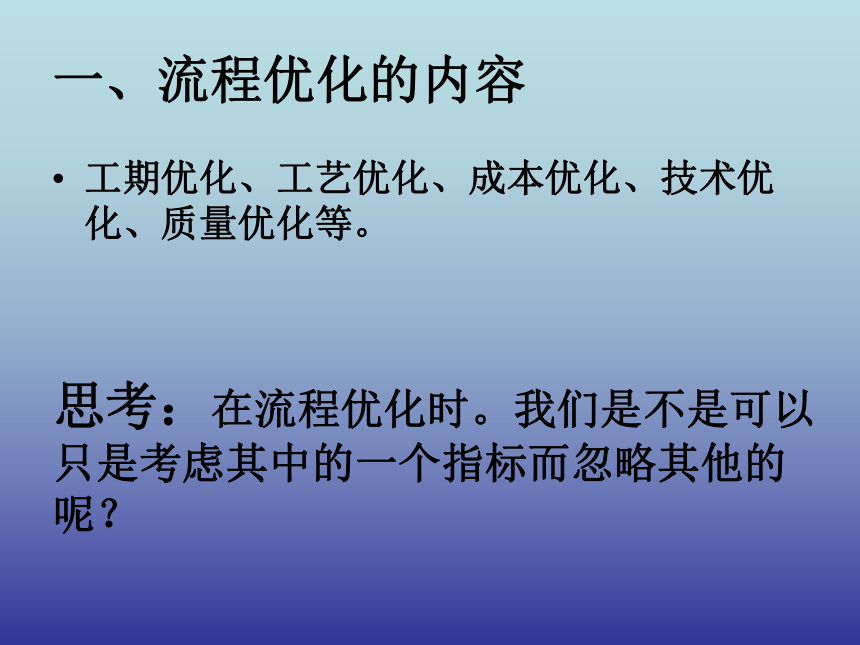

一、流程优化的内容
工期优化、工艺优化、成本优化、技术优化、质量优化等。
思考：在流程优化时。我们是不是可以只是考虑其中的一个指标而忽略其他的呢？

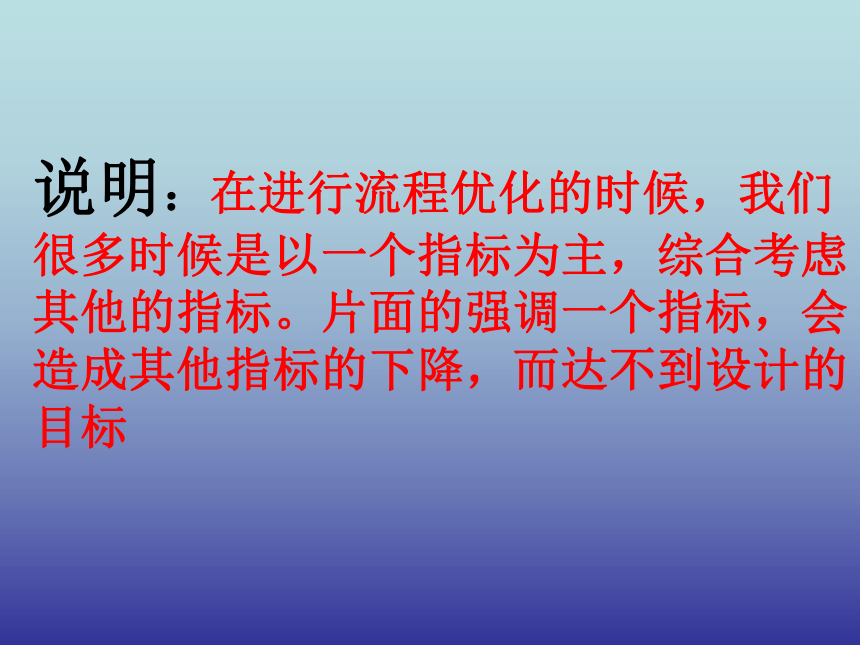

说明：在进行流程优化的时候，我们很多时候是以一个指标为主，综合考虑其他的指标。片面的强调一个指标，会造成其他指标的下降，而达不到设计的目标
工期优化
3天
①
②
③
④
⑤
⑥
⑦
⑧
1天
8天
电器修理
3天
1天
2天
检查
零件维修
5天
零件加工
拆卸
组装
试车
拆卸
检查
2天
电器修理
零件加工
组装
试车
3天
3天
1天
1天
零件维修
①
②
③
④
⑤
⑥
⑦
8天
5天
思考：通过改进流程缩短了工期，是不是就能节约资金和成本呢？
说明：把平行的改为交叉的关系时，要考虑增加的人力和物力的因素。把人力和物力增加的成本和缩短工期的成本比较！
做灯罩
买电器元件
焊底座
组装
调试
⑥
①
②
③
④
⑤
2小时
2小时
4小时
2小时
1小时
马上行动做台灯
做灯罩
买电器元件
焊底座
组装
调试
⑥
①
②
③
④
⑤
2小时
2小时
4小时
2小时
1小时
做灯罩
买电器元件
焊底座
组装
调试
⑥
①
②
③
④
⑤
工艺优化
下料
切削
钻孔
检查
法兰盘切削加工流程
下 料
加 热
模 锻
热处理
切 削
检 验
法兰盘少量切削加工流程
成本的优化
B
A
C
D
10
11
18
9
15
14
13
12
线路方案与路程
方案 线路 路程（KM）
1 ABCDA 51
2 ABDCA 46
3 ACBDA 59
4 ACDBA 47
5 ADCBA 51
6 ADBCA 58
思考：这样的优化是不是就一定能节省成本呢？这样的优化有没有其他方面的条件呢？
二、流程优化的条件
一般的流程的优化是需要一定条件的，是建立在设备和工艺水平提高的基础之上,建立在对流程的机理进一步研究的基础上的！
1、原先的取款流程
课本马上行动
填单
记账
保存账单
取款
现在的取款流程
填单
存入电脑
取款
说明： 工艺优化
设备和工艺、技术方面的改进的基础之上的。
对本单元的简要小结
了解流程，理解流程
设计流程
优化流程
↘
↘
