说明：台州市已经有三份试卷，请各校好好利用，最好是作为会考模拟考试，这样效果会更好。我们临海的题目没有合卷，大家可以作为一个章节复习之用。
第一章 走进技术世界
1、新加坡医生丁先生设计出一种可连续24小时监测血压的手表式血压计BPro。这种新型血压计特别适合于完全没有感知到自己患有高血压症状的人。该手表式血压计不仅会降低心脏病发作率和中风率,而且也收集大量的数据。每4名美国成年人中就有1人患高血压，而其中1/3的人不知道自己患有高血压。由于中风往往发生在人醒后3小时内，而在这一期间，能实时监测血压更为重要。这种手表体现了技术的（ ）
A、目的性 B、创新性 C、综合性 D、两面性
2、这款3座电动汽车只依靠风力和太阳能运行。车顶部的太阳能电池板和一个风轮机为它提供了强大的动力。当风力和太阳能不充足时，一个后备电源输出装置能为汽车充电，足够它再行驶5小时。这种自驱式电动车体现了技术对人的什么作用（ ）
A、保护人 B、解放人 C、发展人D、防范人
3、据中国日报报道，英国《卫报》近日评出“人类最糟糕的发明”，塑料袋“荣获”这一称号。塑料“诞生”于20世纪30年代，从70年代起，塑料袋垄断了欧美超市购物袋的市场，英国每年使用80亿个塑料袋。自去年3月起，爱尔兰政府开始征收塑料袋税，这个方法极为有效地使塑料袋使用量降低了90%。许多国家已开始使用可降解材料的购物袋以告别“塑料时代”，为“最糟糕的发明”做补救工作。我国2008年，6月1日开始实行，塑料袋体现了技术的（ ）
A、目的性 B、创新性 C、综合性 D、两面性
二、分析题：
大连福娃娃与奥运吉祥物福娃打官司
2003年，大连福娃娃商贸有限公司研发了具有自主 知识产权 ( http: / / www. / n k=%D6%AA%CA%B6%B2%FA%C8%A8" \o "知识产权" \t "_blank )的布娃娃———“福娃娃”，已获国家专利，并在大连、北京、广州等地面市。该公司于2004年7月21日获得“福娃娃”外观设计专利证书；2003年12月8日提出商标注册申请并于2004年1月获得国家工商总局商标局下发的受理通知书。但由于该名字与奥运吉祥物福娃只差一字，，“福娃娃”的商标注册申请被国家工商总局商标局驳回，原因是“福娃娃”与奥运吉祥物“福娃”文字相似，用作商标易产生不良影响。
通过上面这段文字，说一下“福娃娃”主要申请的什么专利？保护时间是多少？
请说一下申请外观设计专利的过程有那几个阶段？
假如你是大连福娃娃公司的主管你怎么处理福娃娃”的商标注册申请被国家工商总局商标局驳回这件事？
答：（1）“福娃娃”主要申请是外观设计专利，保护时间是10年
（2）申请外观设计专利的过程有：提交申请阶段-受理阶段-初审阶段-发明专利申请公布阶段-发明专利申请实质审查阶段-授权阶段。
（3）我国《商标法》规定，对多个申请人在同一或类似商品上以相同或近似商标申请注册的，采用申请在先原则；同一天申请的，采用使用在先原则。按此原则，通常情况该商标不应被驳回。对奥运标志的商标保护是针对侵权等行为的，一来“福娃娃”并不是“福娃”，二来“福娃娃”不但已经申请在先，而且也使用在先。“这一驳回没有道理”。 假如我是大连福娃娃公司的主管我会向国家工商行政管理总局商标评审委员会提出复审申请。
第二章 技术世界中的设计
1.一般意义上的设计的是综合设计，技术设计侧重于功能、结构、材料、程序、工艺等，那么产品的设计下列侧重于技术设计的是：（ D ）
A．普通音箱 B．电视机 C．服装 D雕像
2.设计是基于一定设想的有目的的规划及创造活动，今天人类的航空航天技术的发展正是从古代“万户飞天”设想开始的，下次说法有误的是（D ）
A．设计是技术成果转化的桥梁和纽带 B．技术更新对设计产生重要影响
C．技术是设计的平台 D万户飞天的设想不是设计
3.某单位向国外进口消防装备，由于全盘照搬，没有考虑到人种的差异，结果头盔等服装的尺寸都不合适，这说明了实现合理的人机关系时没有考虑到：（A ）
A．普通人群和特殊人群 B．静态的人和动态的人
C．人的生理需要和心理需要 D．信息的交互
第三章 设计过程、原则及评价
1．制定设计方案的过程是：_______ 。（①方案筛选②方案构思③设计分析④方案呈现⑤收集信息）
A．⑤④③②① B．①③②④⑤ C．①⑤③④② D．⑤③②④①
2、某品牌的月饼推出了木盒礼品系列，每一个大木盒里还有一个小木盒，里面装着附送的小礼物。然而，精美的包装很快就变成了无用的垃圾。由此造成的浪费相当于每年要毁掉一片相当规模的树林。这种月饼的包装设计违背了设计的（ ）原则？
A、道德原则；B、实用原则；C、创新原则；D、可持续发展原则
3、张明家要购买一台节能型的电冰箱，观察下列有关产品的标志，符合他家购买要求的一项是（ ）
A B C D
4.评价一个设计方案的主要依据是什么？同学设计了一个垃圾桶，请你为他设计一份评价表，并从各个角度填写上评价内容

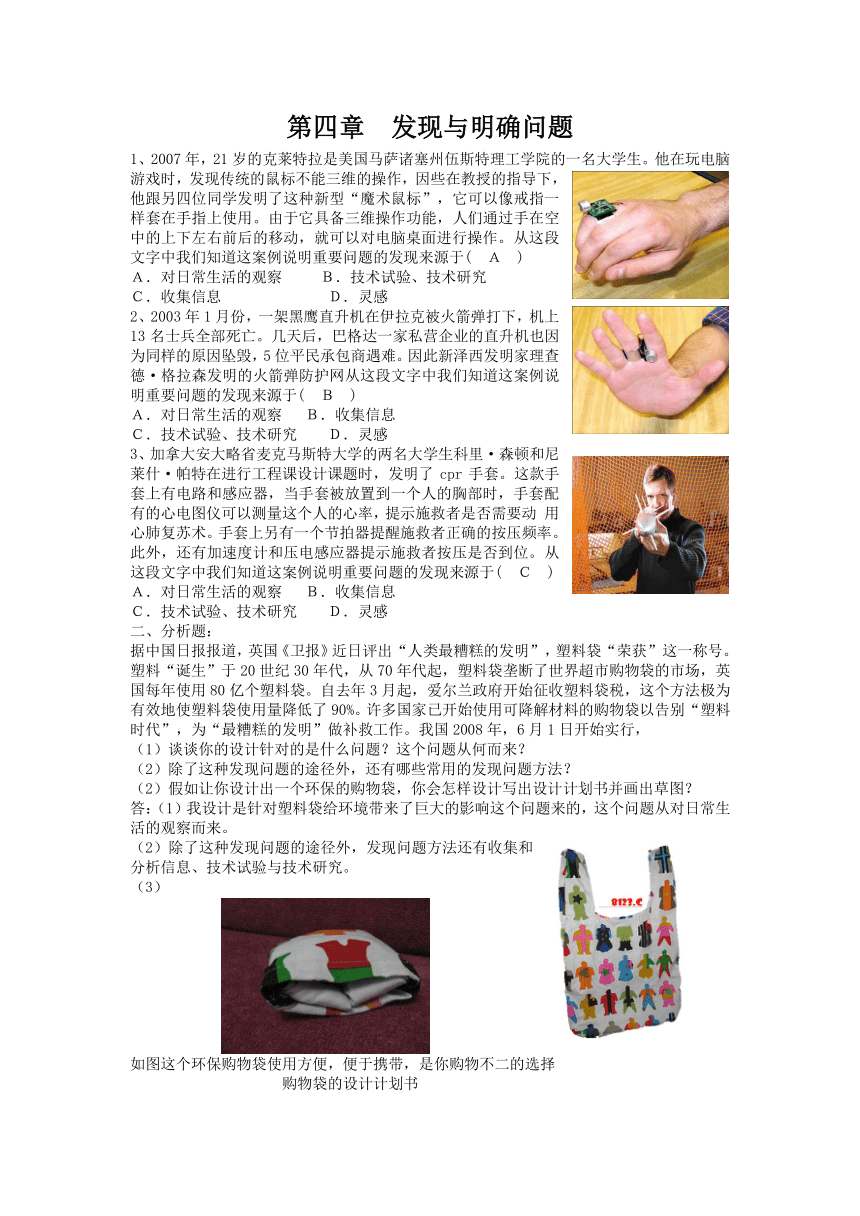

第四章 发现与明确问题
1、2007年，21岁的克莱特拉是美国马萨诸塞州伍斯特理工学院的一名大学生。他在玩电脑游戏时，发现传统的鼠标不能三维的操作，因些在教授的指导下，他跟另四位同学发明了这种新型“魔术鼠标”，它可以像戒指一 样套在手指上使用。由于它具备三维操作功能，人们通过手在空中的上下左右前后的移动，就可以对电脑桌面进行操作。从这段文字中我们知道这案例说明重要问题的发现来源于( Ａ )
Ａ．对日常生活的观察 Ｂ．技术试验、技术研究
Ｃ．收集信息 Ｄ．灵感
2、2003年1月份，一架黑鹰直升机在伊拉克被火箭弹打下，机上13名士兵全部死亡。几天后，巴格达一家私营企业的直升机也因为同样的原因坠毁，5位平民承包商遇难。因此新泽西发明家理查德·格拉森发明的火箭弹防护网从这段文字中我们知道这案例说明重要问题的发现来源于( Ｂ )
Ａ．对日常生活的观察 Ｂ．收集信息
Ｃ．技术试验、技术研究 Ｄ．灵感
3、加拿大安大略省麦克马斯特大学的两名大学生科里·森顿和尼莱什·帕特在进行工程课设计课题时，发明了cpr手套。这款手套上有电路和感应器，当手套被放置到一个人的胸部时，手套配有的心电图仪可以测量这个人的心率，提示施救者是否需要动 用心肺复苏术。手套上另有一个节拍器提醒施救者正确的按压频率。此外，还有加速度计和压电感应器提示施救者按压是否到位。从这段文字中我们知道这案例说明重要问题的发现来源于( Ｃ )
Ａ．对日常生活的观察 Ｂ．收集信息
Ｃ．技术试验、技术研究 Ｄ．灵感
二、分析题：
据中国日报报道，英国《卫报》近日评出“人类最糟糕的发明”，塑料袋“荣获”这一称号。塑料“诞生”于20世纪30年代，从70年代起，塑料袋垄断了世界超市购物袋的市场，英国每年使用80亿个塑料袋。自去年3月起，爱尔兰政府开始征收塑料袋税，这个方法极为有效地使塑料袋使用量降低了90%。许多国家已开始使用可降解材料的购物袋以告别“塑料时代”，为“最糟糕的发明”做补救工作。我国2008年，6月1日开始实行，
（1）谈谈你的设计针对的是什么问题？这个问题从何而来？
（2）除了这种发现问题的途径外，还有哪些常用的发现问题方法？
（2）假如让你设计出一个环保的购物袋，你会怎样设计写出设计计划书并画出草图？
答：（1）我设计是针对塑料袋给环境带来了巨大的影响这个问题来的，这个问题从对日常生活的观察而来。
（2）除了这种发现问题的途径外，发现问题方法还有收集和分析信息、技术试验与技术研究。
（3）
如图这个环保购物袋使用方便，便于携带，是你购物不二的选择
购物袋的设计计划书
周 次 项 目 内容和要求
第1周 资料收集与分析 调查需求、调查统计、明确要求
第2-3周 制定设计方案 在所得的材料中，再发掘资料中有用数据、制作方法和材料等，确定最可行的购物袋设计、并绘出草图
第4-5周 制作购物袋 绘制图样、模型制作
第6周 测试、评估及优化 试验及检验购物袋，看看是否适用，必要时修改产品，以求更佳效果……
第五章 方案的构思及其方法
1．如果你为自己家的客厅设计一款茶几，从设计分析角度要考虑的是人、物、环境等因素。下列属于人素的是（ ）
A．色彩 B．功能 C．有个性 D．可持续利用
2．方案的构思过程中考虑到的许多问题是模糊的、零散的、不系统的，而且也是不具体的，要把这些模糊的、零散的、不系统的设计想法变成我们能看到的、比较完整的具体方案，需要采用一定的方法。运用什么方法进行构思的过程中，可以捕捉灵感、自由发挥、不受约束。
A．草图法 B．模仿法 C．联想法 D．奇特性构思法
设计题：
如果请你设计一款儿童玩的电动汽车，你如何进行设计分析？
第六章 设计图样的绘制
1、下列属于技术图样的的是（ ）
A、建筑施工图 B、零件规格表 C、模型 D、符号
答案：A
2、三视图是常见的技术图样，下面几种说法中正确的是（ ）
（1）能反映出物体长和宽的是主视图
（2）能反映物体的主要形状特征的是主视图
（3）在绘制三视图时，细点划线用来表示形体上对称中心线、轴线；
（4）三视图属于技术语言
（5）主视图、俯视图和左视图相互之间的位置关系符合“长对正、高平齐、宽相等”的投影规律
A、（1）（2）（5） B、（2）（4）（5） C、（2）（3）（4）（5） D、（1）（2）（3）（4）（5）
答案：C
3、正等轴测图的长、宽、高的三个方向的坐标轴之间的夹角是（ ）度
A、30 B、90 C、120 D、60
答案：C
4、画出所给图的三视图，并标尺寸
答案：
第七单元 模型或原型的制作
1、为了防止金属制品表面生锈腐蚀，提高产品的美观程度，通常需要对金属表面进行处理。以下不属于金属表面处理方法有（ ）
A表面刷光 B刻画 C喷涂油漆 D镀层
2、对于铝板间的连接，常采用的连接方式是（ ）
A捆绑 B铆接 C 黏结 D焊接
3、以下属于正确的钻空步骤的是（ ）
①装夹钻头 ②装夹工件 ③划线定位 ④钻孔
A①②③④ B②①③④ C③②①④ D③①②④
第一单元 结构与设计
1、走钢丝的人手上拿着一条长棒的目的是（ B ）
A、美观 B、调节重心 C、保护 D、支撑
2、影响结构强度的因素有（ D ）。
①结构的形状 ②材料 ③支撑面积大小 ④构件的连接方式
A、①②③ B、②③④ C、①②④ D、①③④
3、材质相同，截面粗细不同的两个杆件，在相同的拉力作用下，遭受破坏的程度一样，原因是（ ）。
A、截面越大，杆件单位面积承受的应力越大
B、截面越小，杆件单位面积承受的应力越小
C、截面越小，杆件单位面积承受的应力越大
D、截面大小无关，杆件单位面积承受的应力一样大
4、材料一：科学研究表明，地震引起的人员伤亡，有80%是由于建筑物本身的质量、地质土层条件等导致建筑物倒塌或毁坏所致。在这方面，发展中国家面临的问题尤为突出。
材料二：2003年12月，发生在伊朗巴姆的6.5级地震造成了3万多人死亡、4万多人受伤的惨剧；而2004年6月发生的美国加州6.5级地震仅仅造成3人死亡。刘玉辰副局长指出：“分析两次同等级地震造成的不同后果，巴姆市的建筑缺乏防震措施、抗震能力差是最主要的原因。这充分说明了加强现有建筑物的防震能力对减少灾害损失具有的重要意义。”
材料三：伽师县卧里托合拉克乡农民群众在抗震重建中，创造出了用木桩柱木圈梁、木板夹心墙的新经验。专家和群众都认为这种结构的房屋造价不高，但抗震效果好。
请从结构的稳定性、强度、材料、使用方便以及美观等方面综合考虑，设计一间一层的防震房屋。
（1）结合设计的一般过程写出设计思路。
（2）用草图表达你的设计思想，并写出必要的说明。
注：改编
第1题，原选项 B重心低，我认为不正确的，应该是调节重心而提高稳定性的，故改之。
第3题，拉力大于截面大的杆件的最大内力，应力达到最大值。
第二单元 流程与设计
1：北京2008年吉祥物产生流程为（ D ）
（1）征集（2）筹划（3）评审（4）定稿（5）修改
A：（1）（2）（3）（4）（5） B：（2）（3）（1）（5）（4）
C：（1）（2）（5）（3）（4） D：（2）（1）（3）（5）（4）
2：下图为某车站列车的时刻表，这种流程表达为（ B ）
A：文字表达 B：表格表达 C：图示表达 D：都不是
3：以前身处两地的亲人的联系往往通过写信，现在联系方式很多如打电话、发电子邮件、视频聊天等。这体现了哪一种流程优化（ C ）
A 工期优化 B 工艺优化 C 技术优化 D成本优化
分析题
4：用全自动洗衣机洗衣服要1小时，用电饭锅煮饭要30分钟，烧菜需要40分钟，吃饭需要20分钟，看报纸需要10分钟，如果每项工作依次做，需要2小时40分钟，而换一种流程，把洗衣、煮饭与烧菜这三项工作交替进行，就可以收到事半功倍的效果。如果是你，将如何安排所用时间短又合理？用方框图表达。
第三单元 系统与设计
1、据日本媒体报道，5月27日上午，全日空航空公司的国内航班发生系统故障，导致该公司在日本全国各机场的订票、出票和登机手续出现混乱。此例说明系统具有（ A ）
A、相关性 B、整体性 C、目的性 D动态性
2、2008年北京奥运会主场馆鸟巢采用了太阳能系统，体现绿色奥运理念 通风设施人性化。从系统分析的角度看，同时鸟巢还安装雨洪利用系统，该项目不仅在国内首创了节能等相关设计标准，同时还将实现电脑控制。这在国内尚为首次。
3.要构成一个系统必须具备哪些条件？
鸟巢系统，是一个庞大的复杂的系统，通常在设计时将系统分解为若干个_____________，例如_______________、___________________。
4.鸟巢不光雨洪利用系统采用了电脑控制，整个工程系统都实现了电脑动态监控，此体现了系统的哪些特性？
5.在该系统的设计分析主要体现了哪些原则？
在雨洪利用系统中，影响系统优化的因素有哪些？（至少写出2个主要因素）。该系统在国内首次采用了电脑控制的优化手段，从流程的角度看主要是进行了哪些方面的优化？
第四单元 控制与设计
1、（单选题）在如图示的水位控制系统中，调节联动阀门K1、K2的位置使得水箱的进水量Q1等于出水量Q2，就能保证水箱的水位高度 。能使水位高度变化的因素是 （ A ）
A、Q1 B、Q2 C、K1 D、K2
2、（分析题）如图为保持水箱水位恒定的自动控制系统。系统由浮子、 杠杆、进水阀、水箱等组成。设系统的进水量为Q1，水箱水位为h。请回答如下问题：
（1）、影响水箱水位恒定的因素？
（2）、写出系统的给定量、被控对象、被控量、控制量。
（3）、说出水位控制过程并画出控制系统的方框图。
答案：（1）、水箱的出水量Q2
（2）、给定水位高度；水箱；水箱中的水位高度h；Q1
（3）当水箱的出水量增大时，水位下降，浮子测出水位后与给定水位比较，其差值通过杠杆机构调节阀门，使阀门开大，使水位回升到给定值；反之，当出水量减少时，将阀门关小，使水箱水位回到给定的水位。
3、（简答题）请回答自动控制系统中的闭环控制的控制特点 ？
答： 当受控对象受到各种扰动影响时，可以通过被控量变化后的反馈作用使控制器动作，进行控制和调节，使被控量恢复到给定值。
闭环控制系统是根据被控量和给定值的偏差进行调节的，最后使系统消除偏差，达到被控量等于给定值的目的。
4、（分析题）人在驾车时，要使运行中的汽车保持80km/h的速度不变，司机需要目视速度表，就通过调节变速器或自动器（即踩油门或踩刹车）来增减车速。
（1）、简述以上过程是开环控制还是闭环控制？
（2）、简述以上过程的干扰因素。
（3）、画出以上过程的控制系统框图。
答：（1）、是闭环控制
（2）、干扰因素是路况及路上的车况
（3）、框图如下
5、（分析题）鹰发现兔子后，马上向兔子飞去。在飞行的过程中，鹰不断调整翅和尾的飞行状态， 使自己越来越接近兔子，直到捕获到它为止。这一过程就是鹰捕捉兔子的飞行控制过程。
（1）、写出鹰捕捉兔子时所受到的干扰因素
（2）、画出飞行控制过程的框图
5
8
8
3
9
12
4
10
洗衣服(1小时)
烧菜(40分钟)
煮饭(30分钟)
吃
饭
(20
分
钟)
看报纸
(10分钟)
