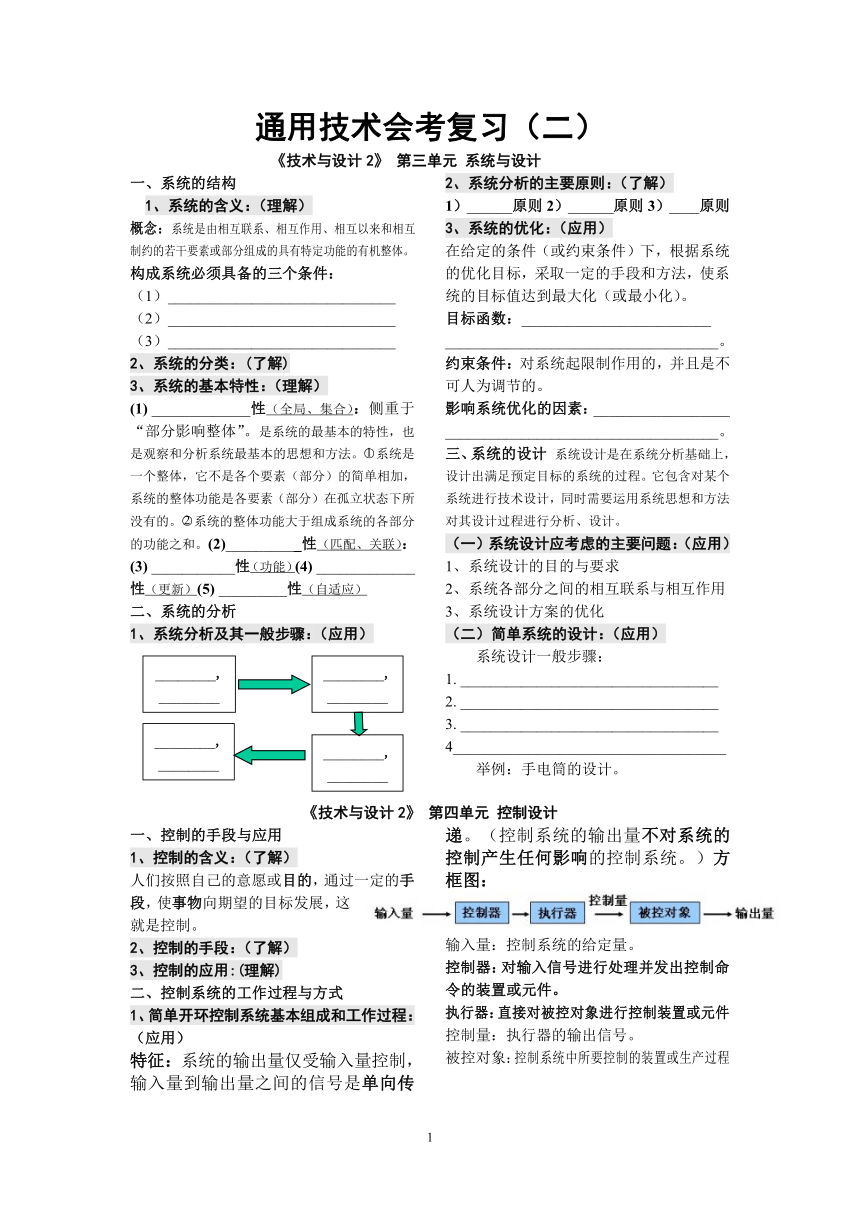

通用技术会考复习（二）《技术与设计2》第三单元和第四单元

通用技术会考复习（二）
《技术与设计2》 第三单元 系统与设计
一、系统的结构
1、系统的含义：（理解）
概念：系统是由相互联系、相互作用、相互以来和相互制约的若干要素或部分组成的具有特定功能的有机整体。
构成系统必须具备的三个条件：
（1）______________________________
（2）______________________________
（3）______________________________
2、系统的分类：(了解)
3、系统的基本特性：（理解）
(1) _____________性（全局、集合）：侧重于“部分影响整体”。是系统的最基本的特性，也是观察和分析系统最基本的思想和方法。系统是一个整体，它不是各个要素（部分）的简单相加，系统的整体功能是各要素（部分）在孤立状态下所没有的。系统的整体功能大于组成系统的各部分的功能之和。(2)__________性（匹配、关联）：(3) ___________性（功能）(4) _____________性（更新）(5) _________性（自适应）
二、系统的分析
1、系统分析及其一般步骤：（应用）
2、系统分析的主要原则：（了解）
1）______原则2）______原则3）____原则
3、系统的优化：（应用）
在给定的条件（或约束条件）下，根据系统的优化目标，采取一定的手段和方法，使系统的目标值达到最大化（或最小化）。
目标函数：_________________________
____________________________________。
约束条件：对系统起限制作用的，并且是不可人为调节的。
影响系统优化的因素：__________________
____________________________________。
三、系统的设计 系统设计是在系统分析基础上，设计出满足预定目标的系统的过程。它包含对某个系统进行技术设计，同时需要运用系统思想和方法对其设计过程进行分析、设计。
（一）系统设计应考虑的主要问题：（应用）
1、系统设计的目的与要求
2、系统各部分之间的相互联系与相互作用
3、系统设计方案的优化
（二）简单系统的设计：（应用）
系统设计一般步骤：
1. __________________________________
2. __________________________________
3. __________________________________
4____________________________________
举例：手电筒的设计。
《技术与设计2》 第四单元 控制设计
一、控制的手段与应用
1、控制的含义：（了解）
人们按照自己的意愿或目的，通过一定的手段，使事物向期望的目标发展，这就是控制。
2、控制的手段：（了解）
3、控制的应用:(理解)
二、控制系统的工作过程与方式
1、简单开环控制系统基本组成和工作过程：
（应用）
特征：系统的输出量仅受输入量控制，输入量到输出量之间的信号是单向传递。（控制系统的输出量不对系统的控制产生任何影响的控制系统。）方框图：
输入量：控制系统的给定量。
控制器：对输入信号进行处理并发出控制命令的装置或元件。
执行器：直接对被控对象进行控制装置或元件
控制量：执行器的输出信号。
被控对象：控制系统中所要控制的装置或生产过程
输出量：控制系统所要控制的量。
2、闭环控制系统的基本组成（理解）
概念：系统的输出量返回到输入端并对控制过程产生影响的控制系统。
基本组成：与开环控制系统相比，闭环控制系统多了检测装置、比较器。
3、闭环控制系统的方框图：（应用）
4、控制器和执行器的作用：（应用）
控制器：________________________
执行器：________________________
三、闭环控制系统的干扰与反馈
1、干扰因素：（应用）
在控制系统中，除___________以外引起________变化的各种因素称为干扰因素。
2、反馈的含义（应用）
控制系统中，将________通过适当的检测装置，返回到____并与________进行比较的过程，就是反馈。
3、反馈环节的作用：（了解）
通过将输出量通过适当的检测装置，返回到
输入并与输入量进行比较，从而________________________。
练习：
4、闭环控制系统的工作过程：（了解）
（1）闭环控制系统的核心是____________________________。
（2）工作过程： 由于____________的存在，系统的被控量偏离给定值时；闭环控制系统中的________节能及时检测出被控量的值，并迅速反馈到输入端，与给定值进行比较；________根据比较得到的偏差信号进行调节，从而是系统的被控量接近给定值，达到精确控制的目的。
5、________方法：（了解）以功能和行为的相似性为基础，用“模型”模拟“原型”的功能和行为的方法，就是功能模拟方法。________方法：（了解） 把将要研究的系统作为黑箱，通过对系统输入与输出关系的研究，进而推断出系统内部结构及其功能的方法，就是黑箱方法。
6、开环控制系统与闭环控制系统的比较：
开环控制系统一般结构简单，适用于控制精度要求不高而系统本身元件又比较稳定的场合。闭环控制系统设计比较麻烦，结构相对复杂，构成控制系统的成本较高。闭环控制系统是自动控制中广泛采用的一种方式，用于要求高精度和高可靠性的场合。
四、控制系统的设计与实施（应用）
（课本P118~120）
________,
________
________,
________
________,
________
________,
________
