(共19张PPT)

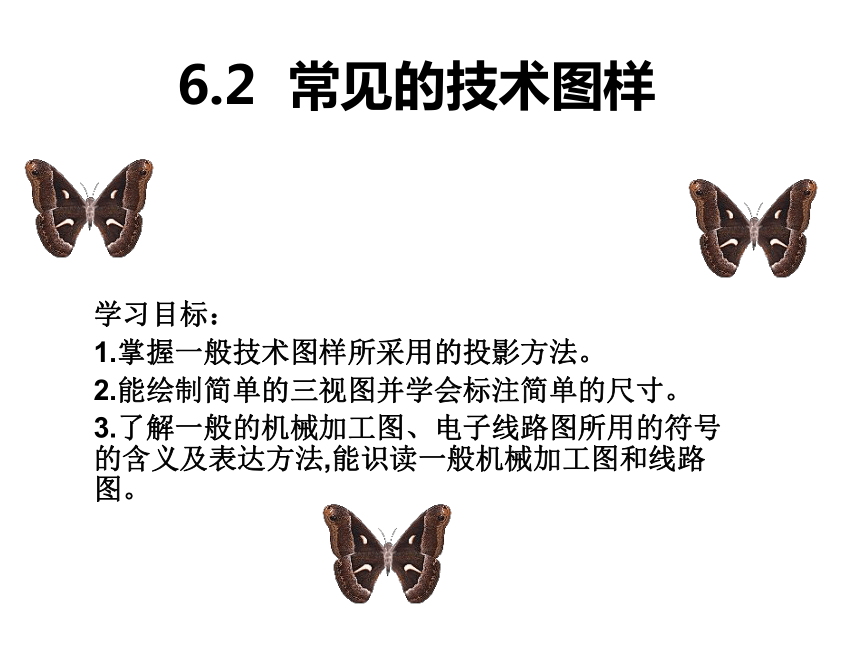

6.2 常见的技术图样
学习目标：
1.掌握一般技术图样所采用的投影方法。
2.能绘制简单的三视图并学会标注简单的尺寸。
3.了解一般的机械加工图、电子线路图所用的符号的含义及表达方法,能识读一般机械加工图和线路图。

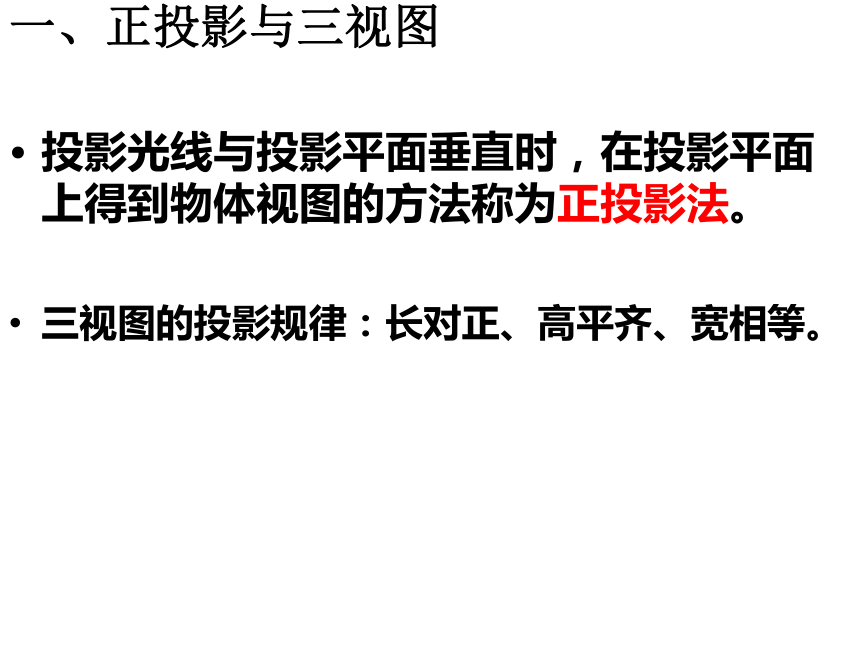

一、正投影与三视图
投影光线与投影平面垂直时，在投影平面上得到物体视图的方法称为正投影法。
三视图的投影规律：长对正、高平齐、宽相等。

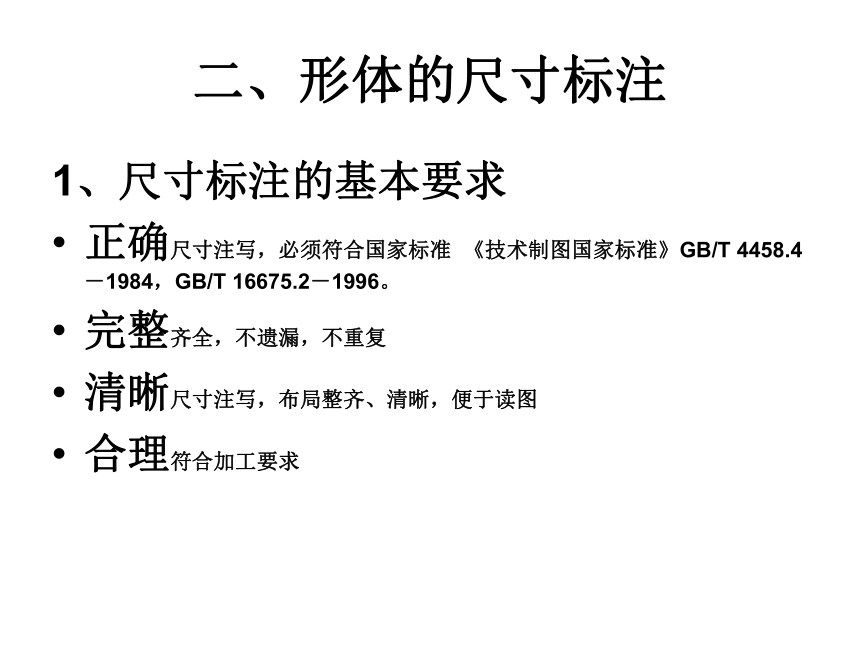

二、形体的尺寸标注
1、尺寸标注的基本要求
正确尺寸注写，必须符合国家标准 《技术制图国家标准》GB/T 4458.4－1984，GB/T 16675.2－1996。
完整齐全，不遗漏，不重复
清晰尺寸注写，布局整齐、清晰，便于读图
合理符合加工要求

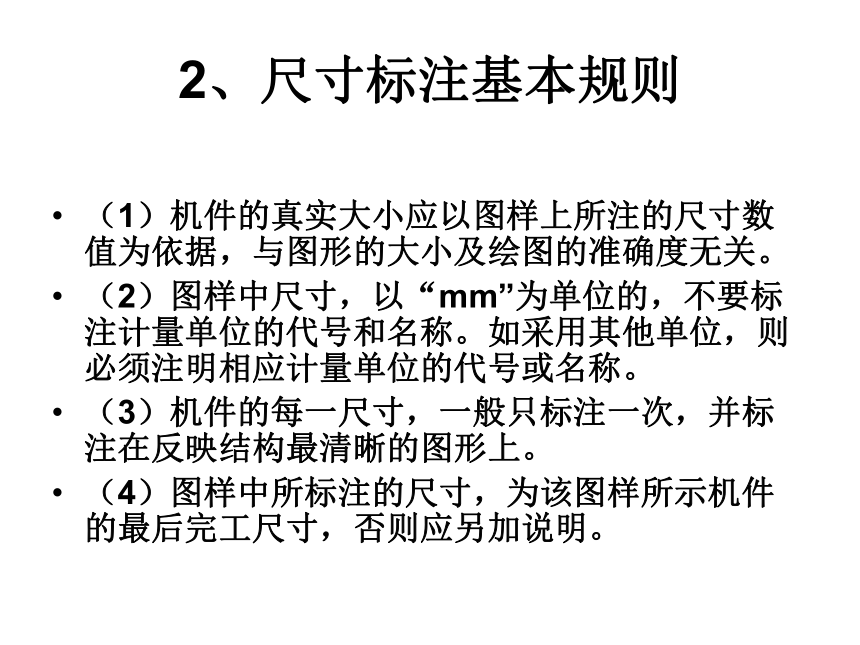

2、尺寸标注基本规则
（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
（2）图样中尺寸，以“mm”为单位的，不要标注计量单位的代号和名称。如采用其他单位，则必须注明相应计量单位的代号或名称。
（3）机件的每一尺寸，一般只标注一次，并标注在反映结构最清晰的图形上。
（4）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
3、尺寸要素
一个完整的尺寸有三个基本要素 ：尺寸界线、尺寸线和尺寸数 字
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般与尺寸线垂直，尺寸界线应超过箭头2mm，尺寸线与轮廓线、尺寸线与尺寸线相距 5mm-7mm。
尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上尺寸线两端一般用箭头。箭头尖端与尺寸界线接触。在同一张图上箭头的大小要一致。 。
线性尺寸的尺寸数字一般注写在尺寸线上方或其中断处,水平方向尺寸数字向上,垂直方向尺寸数字写在尺寸线左侧且字头向左.

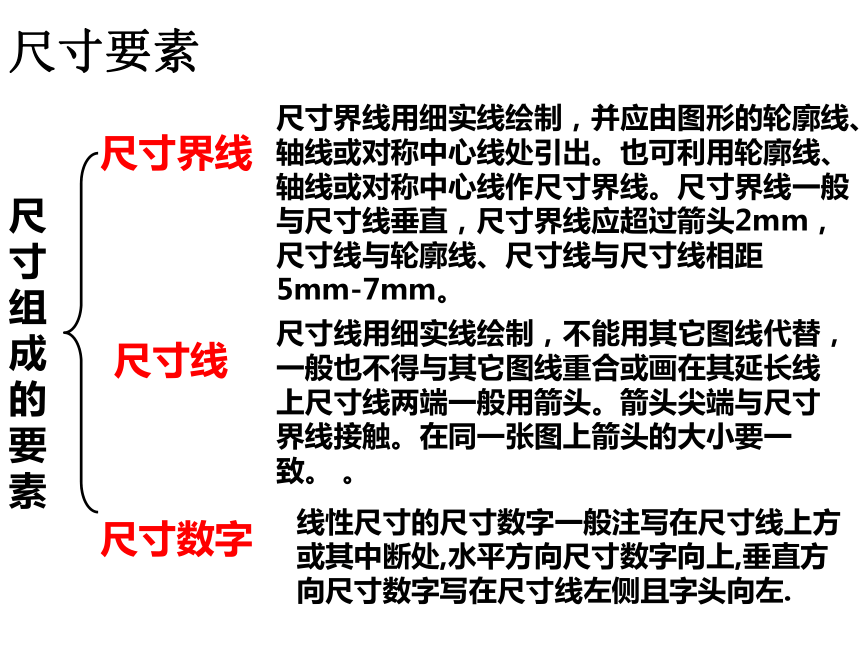

尺寸要素
尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般与尺寸线垂直，尺寸界线应超过箭头2mm，尺寸线与轮廓线、尺寸线与尺寸线相距 5mm-7mm。
尺寸数字
尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上尺寸线两端一般用箭头。箭头尖端与尺寸界线接触。在同一张图上箭头的大小要一致。 。
尺寸线
线性尺寸的尺寸数字一般注写在尺寸线上方或其中断处,水平方向尺寸数字向上,垂直方向尺寸数字写在尺寸线左侧且字头向左.
尺寸组成的要素

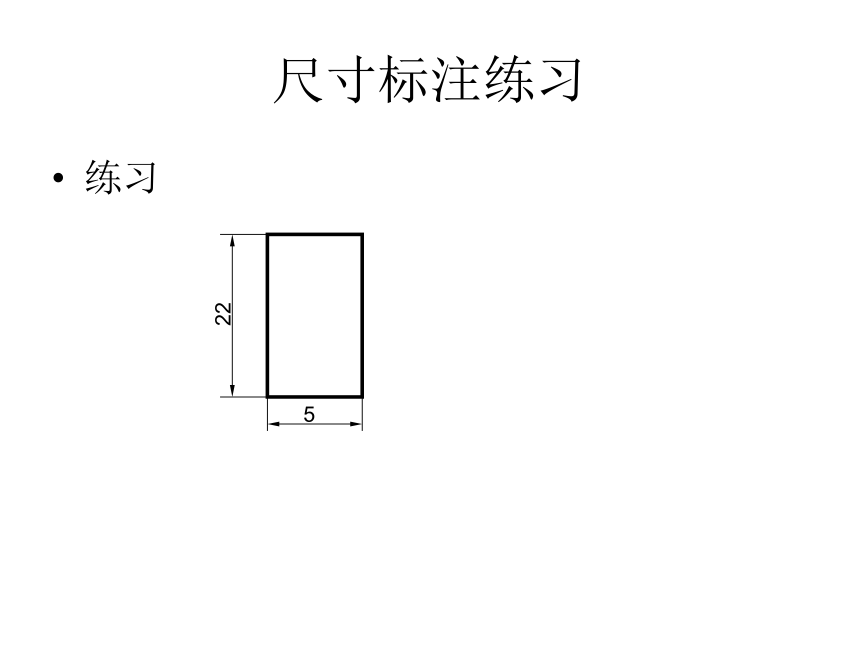

尺寸标注练习
练习
22
5
圆和圆弧 标注圆的直径和圆弧半径时，其尺寸线必须通过圆心，箭头指到圆弧；表示直径的符号是“￠”。表示半径的符号是“ R” 。 球面直径或半径，在“￠”, “ R ”前面加注符号“ S ”。 小圆和小圆弧 在没有足够的位置画箭头或写字时，可按下图形式标注
标注形体的尺寸时，应注意同一个尺寸一般只标注一次。
按有关标注尺寸的基本原则，必须注全三种尺寸：
总体尺寸、定形尺寸和定位尺寸
总体尺寸 确定组合体总长、总宽、总高的尺寸。如图中 模型房的总体长为80 ，宽为60，高为84。
(2) 定形尺寸 确定组合体各组成部分大小的尺寸。模型房由一个长方体和一个三棱柱组成，如图中尺寸80、60、52是确定长方体长度、宽度和高度的定形尺寸。
(3) 定位尺寸 确定组合体各组成部分之间相对位置的尺寸。如图中24是确定门洞上半径为16的圆孔中心到底面距离的尺寸。
马上行动
根据右图所给形体的主视图、左视图，分析形体的结构，按照 1:1 的比例标注形体尺寸。
（2）组成：
是以三视图的形式来表达机械加工方法的一种技术图样。
（1）定义：
三视图及其尺寸标注
必要的其他视图
标题栏和文字说明
3、机械加工图
4、剖视图
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为~。
（2）剖切面的特征：
（3）画剖视图，要注意什么？
(1)包含内部结构如孔、槽的轴线，或物体的对称面；
(2)平行于相应的投影面
5、线路图
电子线路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
如何识读线路图？
(1)认识元器件符号；(2)清楚元器件的连接方式；(3)确定信号流向
马上行动
阅读右面的电路图:
1．说明电路中有哪些元器件。
2．根据元器件符号间的连接，判断信号流向，并说明该电路可以实现什么样的功能。
练习（P129）1、2、3
再见！
