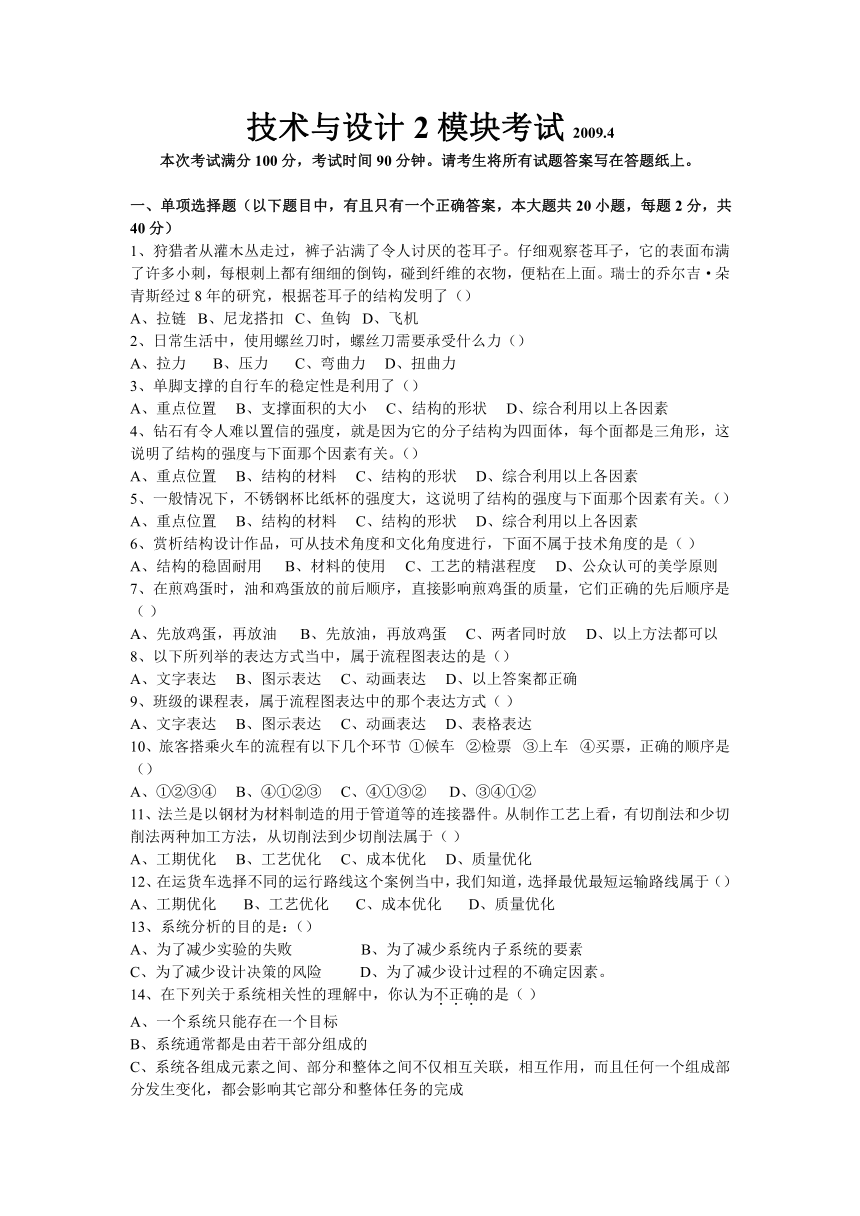

图片预览
文档简介
技术与设计2模块考试2009.4
本次考试满分100分，考试时间90分钟。请考生将所有试题答案写在答题纸上。
一、单项选择题（以下题目中，有且只有一个正确答案，本大题共20小题，每题2分，共40分）
1、狩猎者从灌木丛走过，裤子沾满了令人讨厌的苍耳子。仔细观察苍耳子，它的表面布满了许多小刺，每根刺上都有细细的倒钩，碰到纤维的衣物，便粘在上面。瑞士的乔尔吉·朵青斯经过8年的研究，根据苍耳子的结构发明了（）
A、拉链 B、尼龙搭扣 C、鱼钩 D、飞机
2、日常生活中，使用螺丝刀时，螺丝刀需要承受什么力（）
A、拉力 B、压力 C、弯曲力 D、扭曲力
3、单脚支撑的自行车的稳定性是利用了（）
A、重点位置 B、支撑面积的大小 C、结构的形状 D、综合利用以上各因素
4、钻石有令人难以置信的强度，就是因为它的分子结构为四面体，每个面都是三角形，这说明了结构的强度与下面那个因素有关。（）
A、重点位置 B、结构的材料 C、结构的形状 D、综合利用以上各因素
5、一般情况下，不锈钢杯比纸杯的强度大，这说明了结构的强度与下面那个因素有关。（）
A、重点位置 B、结构的材料 C、结构的形状 D、综合利用以上各因素
6、赏析结构设计作品，可从技术角度和文化角度进行，下面不属于技术角度的是（ ）
A、结构的稳固耐用 B、材料的使用 C、工艺的精湛程度 D、公众认可的美学原则
7、在煎鸡蛋时，油和鸡蛋放的前后顺序，直接影响煎鸡蛋的质量，它们正确的先后顺序是（ ）
A、先放鸡蛋，再放油 B、先放油，再放鸡蛋 C、两者同时放 D、以上方法都可以
8、以下所列举的表达方式当中，属于流程图表达的是（）
A、文字表达 B、图示表达 C、动画表达 D、以上答案都正确
9、班级的课程表，属于流程图表达中的那个表达方式（ ）
A、文字表达 B、图示表达 C、动画表达 D、表格表达
10、旅客搭乘火车的流程有以下几个环节 ①候车 ②检票 ③上车 ④买票，正确的顺序是（）
A、①②③④ B、④①②③ C、④①③② D、③④①②
11、法兰是以钢材为材料制造的用于管道等的连接器件。从制作工艺上看，有切削法和少切削法两种加工方法，从切削法到少切削法属于（ ）
A、工期优化 B、工艺优化 C、成本优化 D、质量优化
12、在运货车选择不同的运行路线这个案例当中，我们知道，选择最优最短运输路线属于（）
A、工期优化 B、工艺优化 C、成本优化 D、质量优化
13、系统分析的目的是：（）
A、为了减少实验的失败 B、为了减少系统内子系统的要素
C、为了减少设计决策的风险 D、为了减少设计过程的不确定因素。
14、在下列关于系统相关性的理解中，你认为不正确的是（ ）
A、一个系统只能存在一个目标
B、系统通常都是由若干部分组成的
C、系统各组成元素之间、部分和整体之间不仅相互关联，相互作用，而且任何一个组成部分发生变化，都会影响其它部分和整体任务的完成
D、系统包含子系统，它又是更大系统的子系统。
15、在电冰箱温度控制中不属于干扰因素的是（ ）
A、打开冰箱门 B、把食物放到冰箱内 C、市电电压下降 D、房间温度变化很大
16、下列控制系统中属于自动控制系统的是（ ）
A、按钮开关控制 B、普通自来水龙头 C、花房恒温度控制 D、汽车驾驶
187、电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（ ）
A 、输入量、 B、输出量 C、控制量 D、其他量
18、下列控制系统中，属于开环控制系统的是（ ）
A、电冰箱的温度控制 B、计算机的CPU上的风扇的转速控制
C、现代化农业温室的温度控制 D、红绿灯定时控制系统
19、我们理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（ ）
A、人 B、枪 C、子弹 D、靶
20、飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性？（ ）
A、整体性 B、相关性 C、环境适应性 D、动态性
二、判断题（以下描述，你认为正确，在答题纸上对应题号下填“√”，错误的填“×”，共10小题，每题2分，共20分）
21、结构对自然界、技术领域和社会领域具有普遍意义。（ ）
22、结构的稳定性和强度是结构设计必须考虑的重要内容，二者相互联系，相互影响。（）
23、进行结构设计时，只要实现功能和美观就行了，其他因素都不需要考虑。（）
24、结构的强度与结构的连接方式无关。（）
25、时序是指时间上的先后顺序，工作流程中的时序是不可以颠倒的。（ ）
26、人们从事的各种有目的的活动都存在着流程。（ ）
27、我们班的课程表体现了时间上的顺序，它属于流程图里面的文字表达。（ ）
28、人类的生产和生活中的流程是自然存在的，只要找出其中的规律，按部就班进行就可以了。（）
29、流程设计的步骤首先是确定目标，明确任务。（ ）
30、流程设计的优化包括工期优化、工艺优化、成本优化、技术优化、质量优化等优化指标。（）
三、填空题（本大题共5题，每空1分，共8分）
31、从力的角度来说，结构是指可承受一定力的作用的架构形态，它可以抵抗能引起 ▲ 改变的力。
32、结构构件的连接通常有 ▲ 和 ▲ 。
33、流程是一系列有规律的事项或行为进行的程序。这些活动、事项行为以 ▲ 发生或执行，导致 ▲ 的实现。
34、我们把完成某个具体目标、组成某项生产或某个活动的若干阶段或小的过程称为▲ 。
35、流程的改进和优化需要一定的条件，它建立在 ▲ 提高的基础上，建立在对流程 ▲ 进一步研究的基础上。
四、简答题（本大题共2小题，每题6分，共12分）
36、结构的基本类型有那些？对每种类型举出一个例子。
37、生产活动的流程设计，应考虑的基本因素有哪些？
五、分析设计题（本大题共20分）
38、下图是两位同学制作的筷子支架结构。为什么右边这个只能支撑一个5千克的铅球，而左边这个却能支撑两个共8千克的铅球？请分析原因。（6分）
分析：
39、原先，人们到银行或储蓄所取款，需要人工填单、记账，保存纸质的账单。自从引入了计算机管理系统，改进了取款的流程，减少了中间环节，大大提高了工作效率。在银行的自动柜员机完成一次取款流程主要有以下的几个环节：确认注意事项、选择取款业务、领取钞票、确定金额、输入卡的密码、取走银行卡（以上环节没有按正常时序排列）。银行为了保证卡的持有人的安全，设置了有限次数的密码输入，一般情况下，当密码输入错误次数超过3次，柜员机会把银行卡回收并通知卡主一些相关处理方法，本次取款业务结束。
请你根据以上材料，回答以下问题：
（1）、输入密码时和密码输入错误这两个地方都存在着判断，在方框流程图当中，请把表示判断的符号画出。（2分）
（2）、请用所学的方框流程图，把在自动柜员机完成一次取款业务的流程图表示出来。（5分）
40、如图所示是水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此 时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。请回答以下问题：
（1）、该控制系统是开环控制还是闭环控制？（1分）
（2）、该控制系统的输入量和输出量分别是什么？（2分）
（3）、该控制系统中浮子起什么作用？（2分）
（4）、画出控制系统的框图。（2分）
本次考试满分100分，考试时间90分钟。请考生将所有试题答案写在答题纸上。
一、单项选择题（以下题目中，有且只有一个正确答案，本大题共20小题，每题2分，共40分）
1、狩猎者从灌木丛走过，裤子沾满了令人讨厌的苍耳子。仔细观察苍耳子，它的表面布满了许多小刺，每根刺上都有细细的倒钩，碰到纤维的衣物，便粘在上面。瑞士的乔尔吉·朵青斯经过8年的研究，根据苍耳子的结构发明了（）
A、拉链 B、尼龙搭扣 C、鱼钩 D、飞机
2、日常生活中，使用螺丝刀时，螺丝刀需要承受什么力（）
A、拉力 B、压力 C、弯曲力 D、扭曲力
3、单脚支撑的自行车的稳定性是利用了（）
A、重点位置 B、支撑面积的大小 C、结构的形状 D、综合利用以上各因素
4、钻石有令人难以置信的强度，就是因为它的分子结构为四面体，每个面都是三角形，这说明了结构的强度与下面那个因素有关。（）
A、重点位置 B、结构的材料 C、结构的形状 D、综合利用以上各因素
5、一般情况下，不锈钢杯比纸杯的强度大，这说明了结构的强度与下面那个因素有关。（）
A、重点位置 B、结构的材料 C、结构的形状 D、综合利用以上各因素
6、赏析结构设计作品，可从技术角度和文化角度进行，下面不属于技术角度的是（ ）
A、结构的稳固耐用 B、材料的使用 C、工艺的精湛程度 D、公众认可的美学原则
7、在煎鸡蛋时，油和鸡蛋放的前后顺序，直接影响煎鸡蛋的质量，它们正确的先后顺序是（ ）
A、先放鸡蛋，再放油 B、先放油，再放鸡蛋 C、两者同时放 D、以上方法都可以
8、以下所列举的表达方式当中，属于流程图表达的是（）
A、文字表达 B、图示表达 C、动画表达 D、以上答案都正确
9、班级的课程表，属于流程图表达中的那个表达方式（ ）
A、文字表达 B、图示表达 C、动画表达 D、表格表达
10、旅客搭乘火车的流程有以下几个环节 ①候车 ②检票 ③上车 ④买票，正确的顺序是（）
A、①②③④ B、④①②③ C、④①③② D、③④①②
11、法兰是以钢材为材料制造的用于管道等的连接器件。从制作工艺上看，有切削法和少切削法两种加工方法，从切削法到少切削法属于（ ）
A、工期优化 B、工艺优化 C、成本优化 D、质量优化
12、在运货车选择不同的运行路线这个案例当中，我们知道，选择最优最短运输路线属于（）
A、工期优化 B、工艺优化 C、成本优化 D、质量优化
13、系统分析的目的是：（）
A、为了减少实验的失败 B、为了减少系统内子系统的要素
C、为了减少设计决策的风险 D、为了减少设计过程的不确定因素。
14、在下列关于系统相关性的理解中，你认为不正确的是（ ）
A、一个系统只能存在一个目标
B、系统通常都是由若干部分组成的
C、系统各组成元素之间、部分和整体之间不仅相互关联，相互作用，而且任何一个组成部分发生变化，都会影响其它部分和整体任务的完成
D、系统包含子系统，它又是更大系统的子系统。
15、在电冰箱温度控制中不属于干扰因素的是（ ）
A、打开冰箱门 B、把食物放到冰箱内 C、市电电压下降 D、房间温度变化很大
16、下列控制系统中属于自动控制系统的是（ ）
A、按钮开关控制 B、普通自来水龙头 C、花房恒温度控制 D、汽车驾驶
187、电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（ ）
A 、输入量、 B、输出量 C、控制量 D、其他量
18、下列控制系统中，属于开环控制系统的是（ ）
A、电冰箱的温度控制 B、计算机的CPU上的风扇的转速控制
C、现代化农业温室的温度控制 D、红绿灯定时控制系统
19、我们理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（ ）
A、人 B、枪 C、子弹 D、靶
20、飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性？（ ）
A、整体性 B、相关性 C、环境适应性 D、动态性
二、判断题（以下描述，你认为正确，在答题纸上对应题号下填“√”，错误的填“×”，共10小题，每题2分，共20分）
21、结构对自然界、技术领域和社会领域具有普遍意义。（ ）
22、结构的稳定性和强度是结构设计必须考虑的重要内容，二者相互联系，相互影响。（）
23、进行结构设计时，只要实现功能和美观就行了，其他因素都不需要考虑。（）
24、结构的强度与结构的连接方式无关。（）
25、时序是指时间上的先后顺序，工作流程中的时序是不可以颠倒的。（ ）
26、人们从事的各种有目的的活动都存在着流程。（ ）
27、我们班的课程表体现了时间上的顺序，它属于流程图里面的文字表达。（ ）
28、人类的生产和生活中的流程是自然存在的，只要找出其中的规律，按部就班进行就可以了。（）
29、流程设计的步骤首先是确定目标，明确任务。（ ）
30、流程设计的优化包括工期优化、工艺优化、成本优化、技术优化、质量优化等优化指标。（）
三、填空题（本大题共5题，每空1分，共8分）
31、从力的角度来说，结构是指可承受一定力的作用的架构形态，它可以抵抗能引起 ▲ 改变的力。
32、结构构件的连接通常有 ▲ 和 ▲ 。
33、流程是一系列有规律的事项或行为进行的程序。这些活动、事项行为以 ▲ 发生或执行，导致 ▲ 的实现。
34、我们把完成某个具体目标、组成某项生产或某个活动的若干阶段或小的过程称为▲ 。
35、流程的改进和优化需要一定的条件，它建立在 ▲ 提高的基础上，建立在对流程 ▲ 进一步研究的基础上。
四、简答题（本大题共2小题，每题6分，共12分）
36、结构的基本类型有那些？对每种类型举出一个例子。
37、生产活动的流程设计，应考虑的基本因素有哪些？
五、分析设计题（本大题共20分）
38、下图是两位同学制作的筷子支架结构。为什么右边这个只能支撑一个5千克的铅球，而左边这个却能支撑两个共8千克的铅球？请分析原因。（6分）
分析：
39、原先，人们到银行或储蓄所取款，需要人工填单、记账，保存纸质的账单。自从引入了计算机管理系统，改进了取款的流程，减少了中间环节，大大提高了工作效率。在银行的自动柜员机完成一次取款流程主要有以下的几个环节：确认注意事项、选择取款业务、领取钞票、确定金额、输入卡的密码、取走银行卡（以上环节没有按正常时序排列）。银行为了保证卡的持有人的安全，设置了有限次数的密码输入，一般情况下，当密码输入错误次数超过3次，柜员机会把银行卡回收并通知卡主一些相关处理方法，本次取款业务结束。
请你根据以上材料，回答以下问题：
（1）、输入密码时和密码输入错误这两个地方都存在着判断，在方框流程图当中，请把表示判断的符号画出。（2分）
（2）、请用所学的方框流程图，把在自动柜员机完成一次取款业务的流程图表示出来。（5分）
40、如图所示是水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此 时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。请回答以下问题：
（1）、该控制系统是开环控制还是闭环控制？（1分）
（2）、该控制系统的输入量和输出量分别是什么？（2分）
（3）、该控制系统中浮子起什么作用？（2分）
（4）、画出控制系统的框图。（2分）
