流程的设计

(共19张PPT)
广东中山市东区中学 万静秋

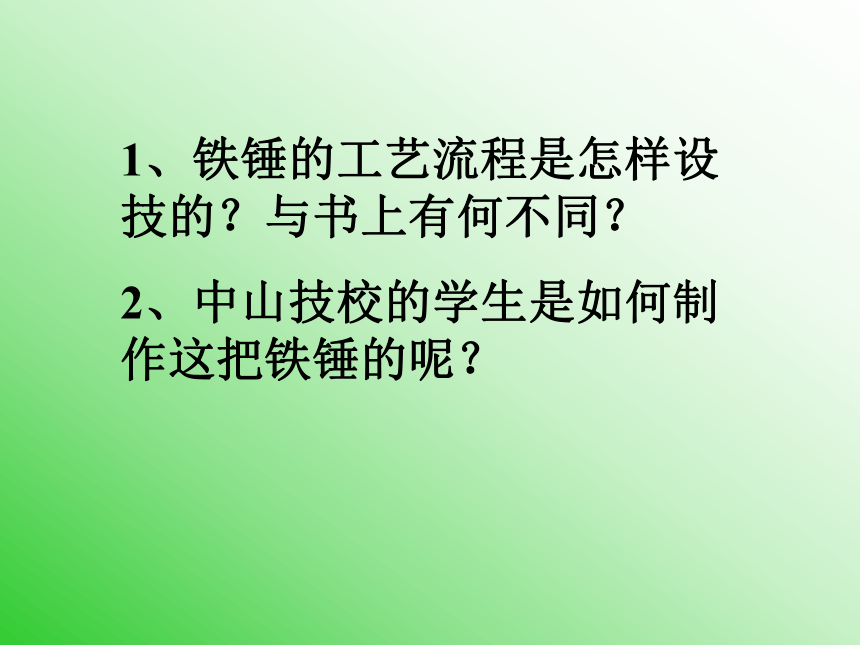

1、铁锤的工艺流程是怎样设技的？与书上有何不同？
2、中山技校的学生是如何制作这把铁锤的呢？

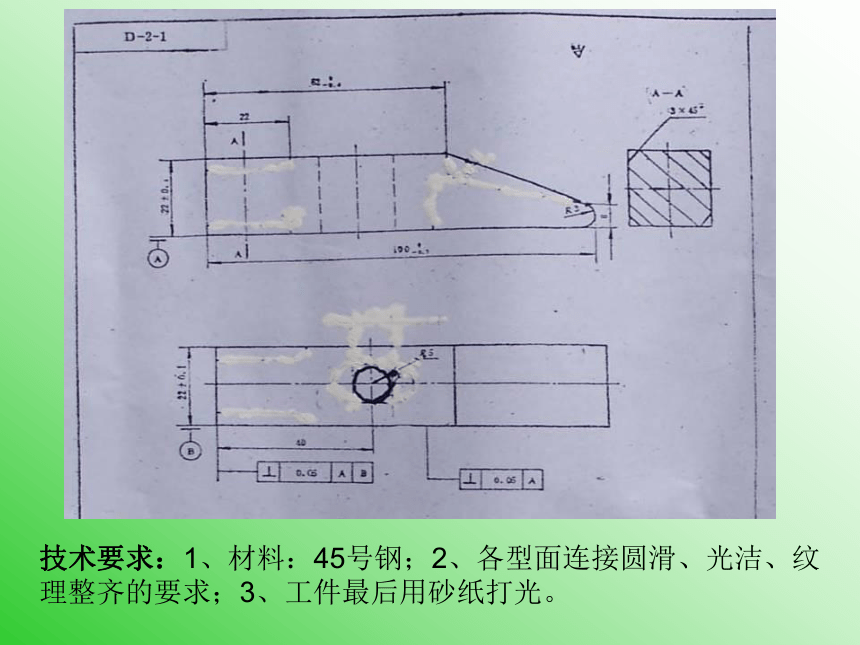

技术要求：1、材料：45号钢；2、各型面连接圆滑、光洁、纹理整齐的要求；3、工件最后用砂纸打光。
二、流程设计的主要因素分析

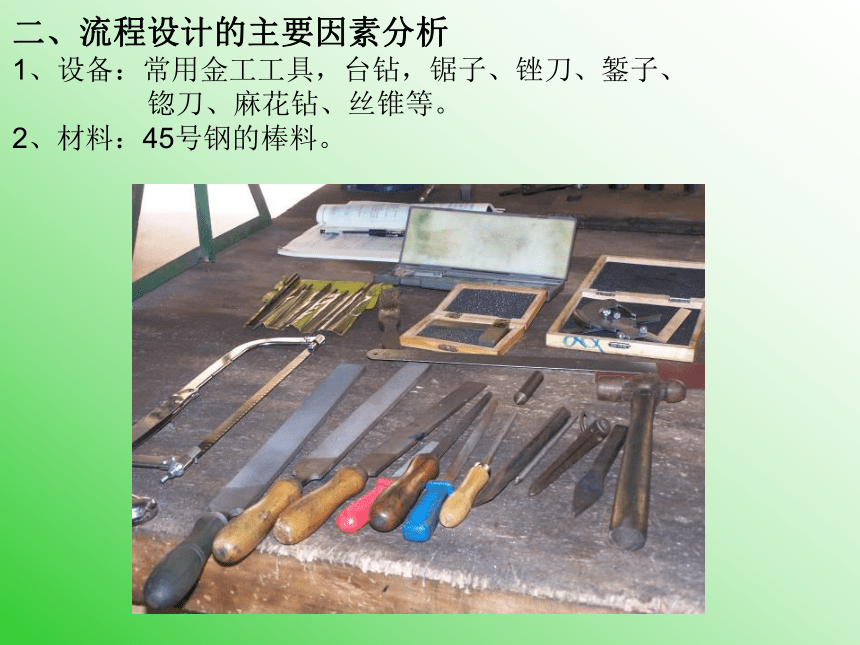

1、设备：常用金工工具，台钻，锯子、锉刀、錾子、
锪刀、麻花钻、丝锥等。
2、材料：45号钢的棒料。
三、明确主要事项（步骤）

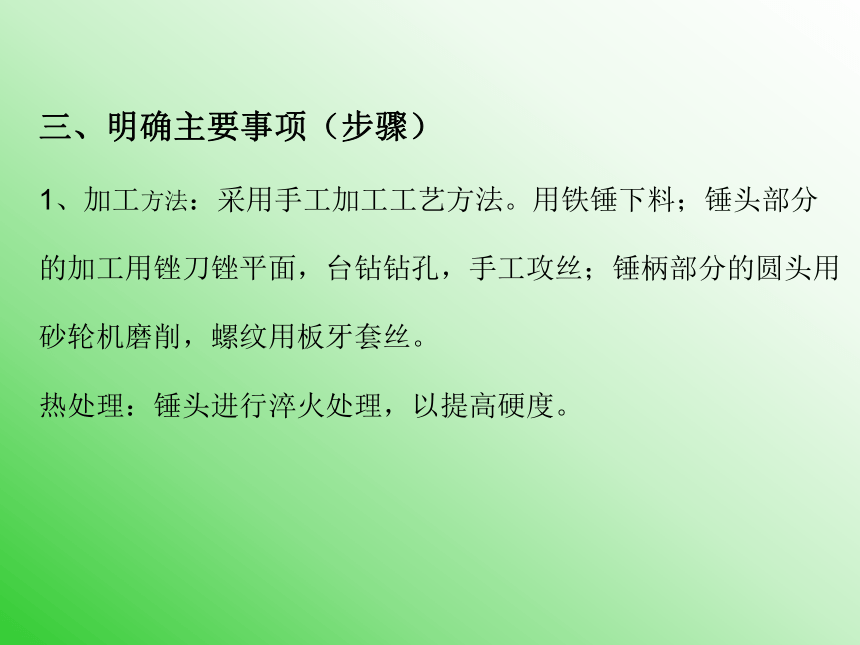

1、加工方法：采用手工加工工艺方法。用铁锤下料；锤头部分
的加工用锉刀锉平面，台钻钻孔，手工攻丝；锤柄部分的圆头用
砂轮机磨削，螺纹用板牙套丝。
热处理：锤头进行淬火处理，以提高硬度。
四、流程的环节与时序
小铁锤加工过程划分为三个环节
1、加工锤头
2、加工锤柄
3、装配环节
图1
图2
图3
五、编制加工流程，按时序画出加工流程图

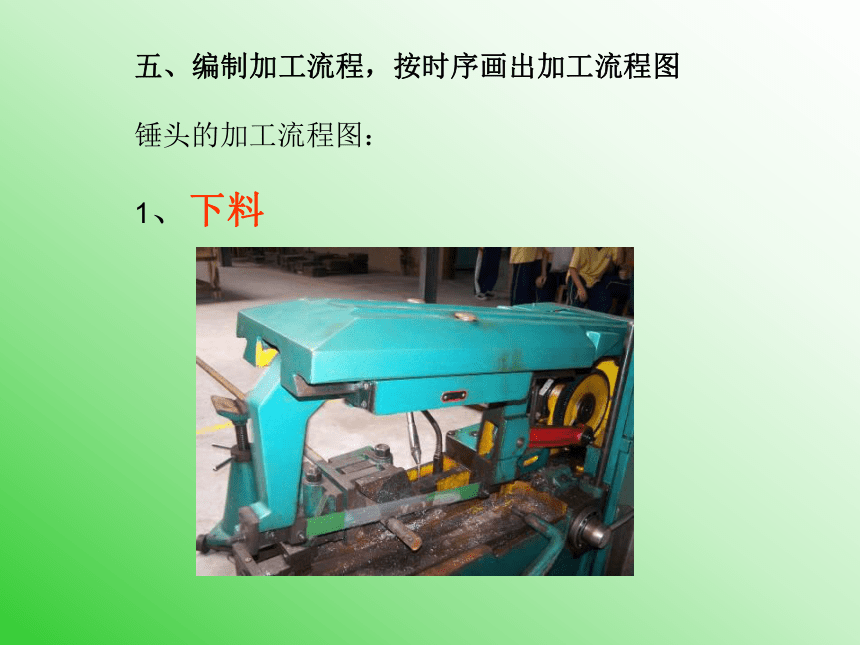

锤头的加工流程图：
1、下料
2、划线
3、锯削
4、锉削
5、（1）划螺孔中心线
（2）用洋冲打眼
图1
图2
6、钻孔
7、攻丝
8、倒角
9、淬火
锤柄的加工流程图
1、下料
磨削圆头
板牙套丝
下料
划线
攻丝
淬火
倒角
钻孔
划螺孔
中心线
锉削
锯削
锤头加工流程图
锤柄的加工流程图
下料
油漆
磨削圆头
板牙套丝
油漆
