第十九章 生活用电

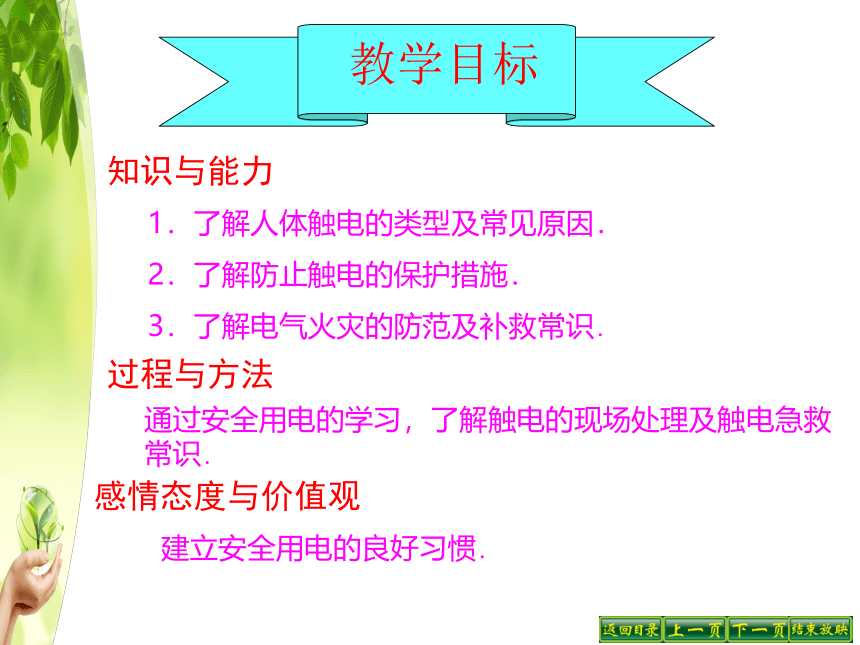

1．了解人体触电的类型及常见原因．
2．了解防止触电的保护措施．
3．了解电气火灾的防范及补救常识．
通过安全用电的学习，了解触电的现场处理及触电急救常识．
建立安全用电的良好习惯．
知识与能力
过程与方法
感情态度与价值观

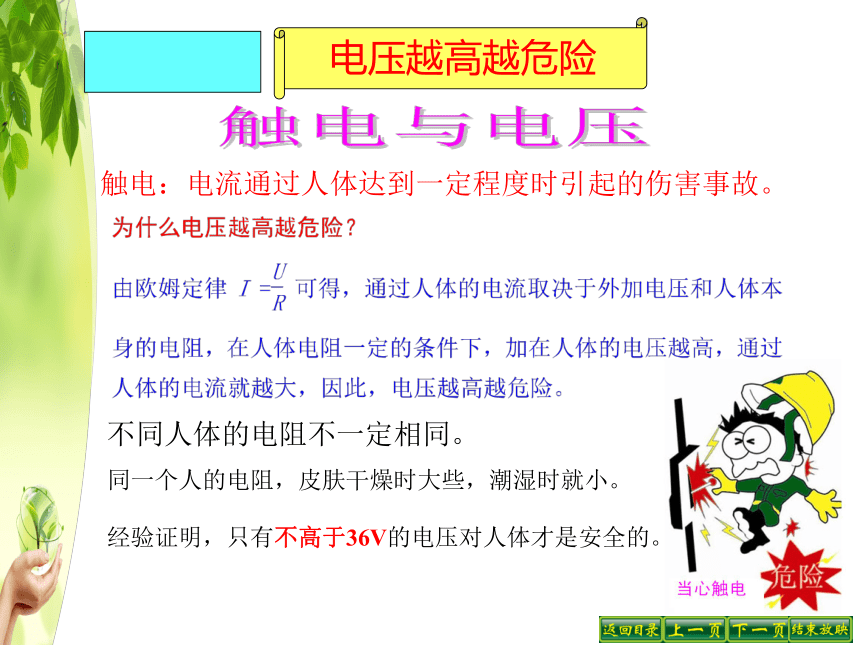

触电：电流通过人体达到一定程度时引起的伤害事故。
不同人体的电阻不一定相同。
同一个人的电阻，皮肤干燥时大些，潮湿时就小。
电压越高越危险
经验证明，只有不高于36V的电压对人体才是安全的。

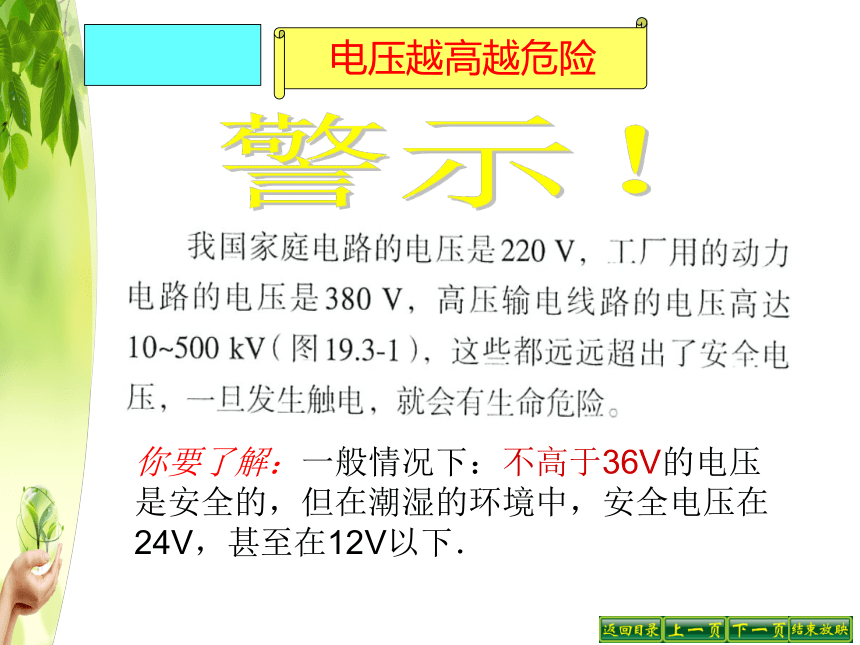

电压越高越危险
你要了解：一般情况下：不高于36V的电压是安全的，但在潮湿的环境中，安全电压在24V，甚至在12V以下．

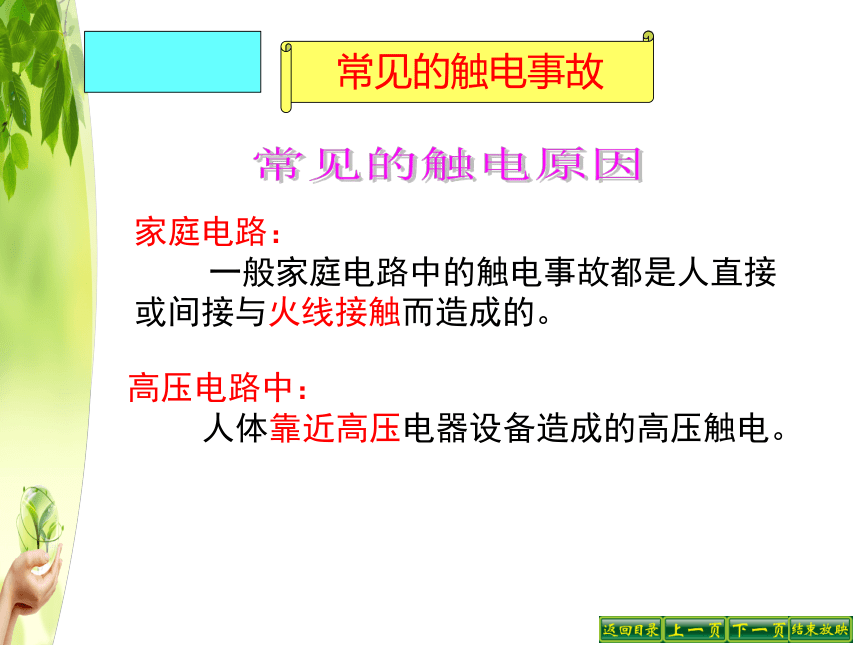

家庭电路：
一般家庭电路中的触电事故都是人直接或间接与火线接触而造成的。
常见的触电事故
高压电路中：
人体靠近高压电器设备造成的高压触电。
常见的触电事故

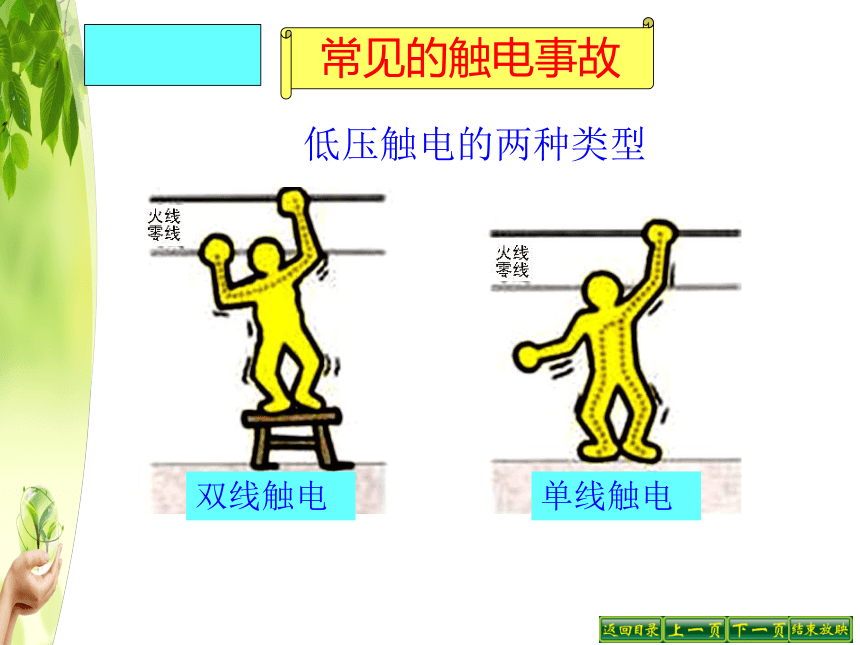

低压触电的两种类型
双线触电
单线触电
常见的触电事故

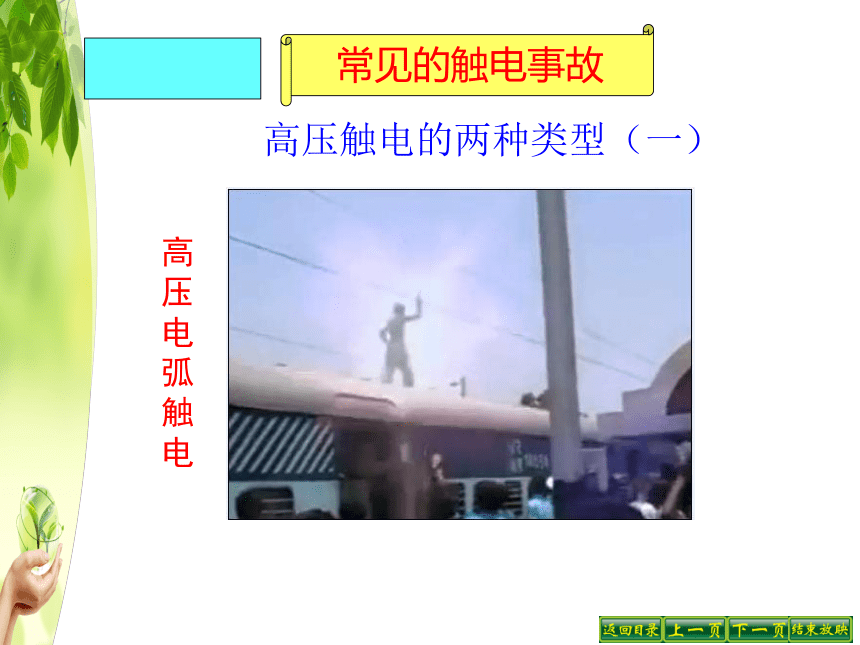

高压触电的两种类型（一）
高压电弧触电
常见的触电事故
高压触电的两种类型（二）
跨步电压触电
常见的触电事故
常见的触电事故
电线上晾衣服
常见的触电事故
高压线附近放风筝
常见的触电事故
触电急救
有人触电先切断电源
触电者休克时要做人工呼吸
安全用电原则与注意防雷
不接触 低压带电体
安全用电原则
不靠近 高压带电体
本 来不应该带电的物体带了电；
本来绝缘的，由于绝缘破损而导了电。
警惕：
安全用电原则与注意防雷
安全用电原则与注意防雷
注 意 防 雷
1. 雷电产生强大电流，瞬间通过物体时产生高温，引起燃烧、熔化；触及人畜时，会造成人畜伤亡。
2. 雷击爆炸作用和静电作用能引起树林、电杆、房屋等物体被劈裂倒塌 。
3. 打雷放电时能产生数万度高温空气急剧膨胀扩散，产生冲击波，具有一定的破坏力。
4. 雷电流在周围空间形成强大的电磁场。电磁感应能使导体的开口处产生火花放电，如有易 燃、易爆物品就会引起爆炸或燃烧。
5. 各种电力线、电话线、广播线由于雷击产生高压，致使电器设备损坏。
雷电危害的具体表现形式：
安全用电原则与注意防雷
注 意 防 雷
安全用电原则与注意防雷
课堂小结
安全用电原则：不接触_________ 不靠近___________
低压带电体
高压带电体
