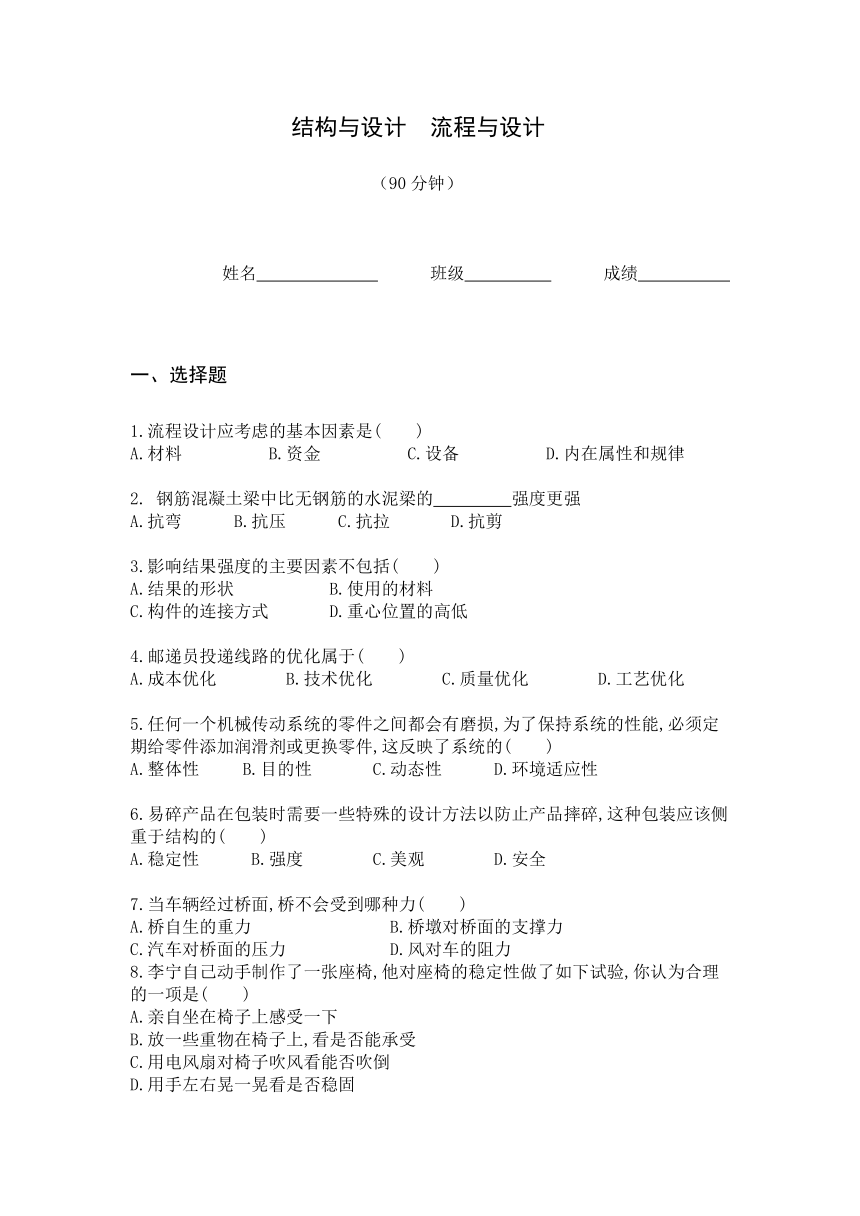

结构与设计?流程与设计
（90分钟）
姓名 班级 成绩
一、选择题?
1.流程设计应考虑的基本因素是( )?
A.材料 B.资金 C.设备 D.内在属性和规律?
2. 钢筋混凝土梁中比无钢筋的水泥梁的 强度更强?
A.抗弯 B.抗压 C.抗拉 D.抗剪?
3.影响结果强度的主要因素不包括( )?
A.结果的形状 B.使用的材料
C.构件的连接方式 D.重心位置的高低?
4.邮递员投递线路的优化属于( )?
A.成本优化 B.技术优化 C.质量优化 D.工艺优化?
5.任何一个机械传动系统的零件之间都会有磨损,为了保持系统的性能,必须定期给零件添加润滑剂或更换零件,这反映了系统的( )?
A.整体性 B.目的性 C.动态性 D.环境适应性?
6.易碎产品在包装时需要一些特殊的设计方法以防止产品摔碎,这种包装应该侧重于结构的( )?
A.稳定性 B.强度 C.美观 D.安全?
7.当车辆经过桥面,桥不会受到哪种力( )?
A.桥自生的重力 B.桥墩对桥面的支撑力
C.汽车对桥面的压力 D.风对车的阻力?
8.李宁自己动手制作了一张座椅,他对座椅的稳定性做了如下试验,你认为合理的一项是( )?
A.亲自坐在椅子上感受一下
B.放一些重物在椅子上,看是否能承受?
C.用电风扇对椅子吹风看能否吹倒
D.用手左右晃一晃看是否稳固?

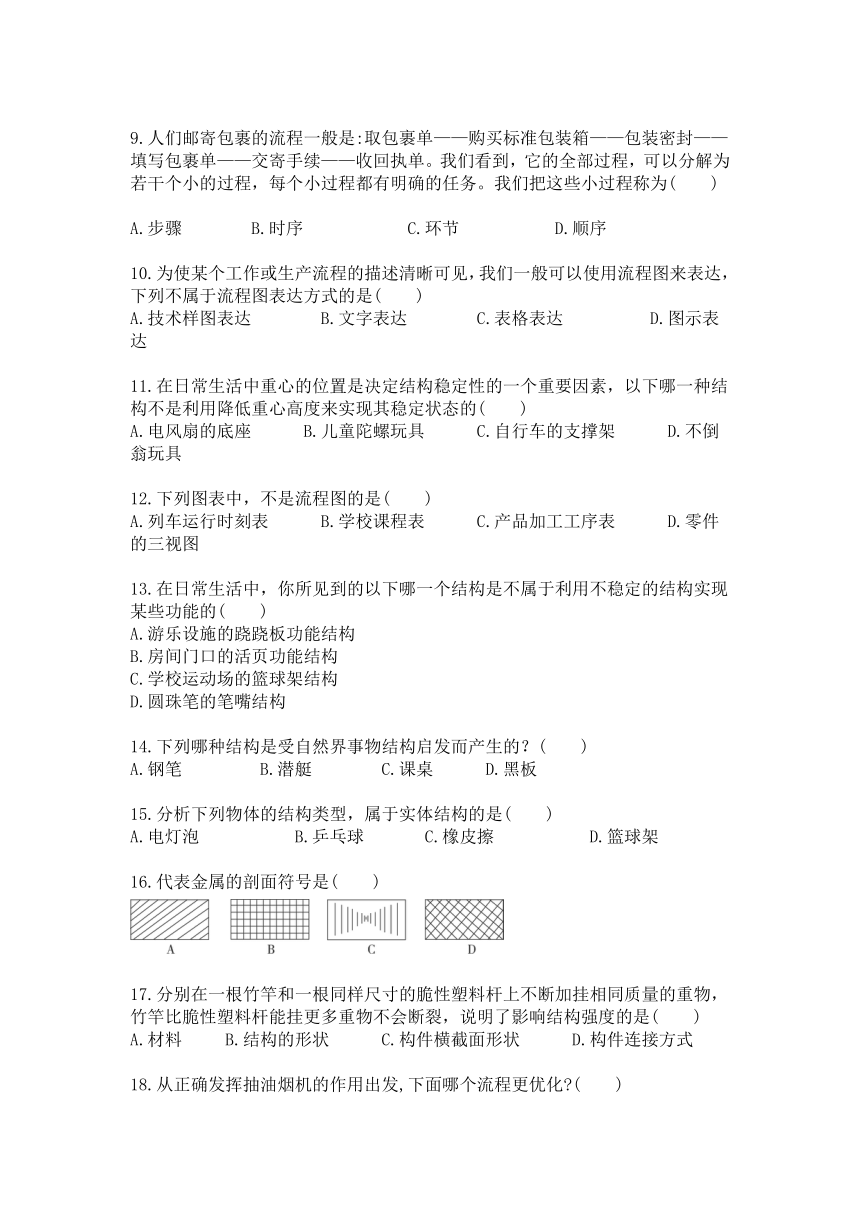

9.人们邮寄包裹的流程一般是:取包裹单——购买标准包装箱——包装密封——填写包裹单——交寄手续——收回执单。我们看到，它的全部过程，可以分解为若干个小的过程，每个小过程都有明确的任务。我们把这些小过程称为( )?
A.步骤 B.时序 C.环节 D.顺序?
10.为使某个工作或生产流程的描述清晰可见，我们一般可以使用流程图来表达，下列不属于流程图表达方式的是( )?
A.技术样图表达 B.文字表达 C.表格表达 D.图示表达?
11.在日常生活中重心的位置是决定结构稳定性的一个重要因素，以下哪一种结构不是利用降低重心高度来实现其稳定状态的( )?
A.电风扇的底座 B.儿童陀螺玩具 C.自行车的支撑架 D.不倒翁玩具?
12.下列图表中，不是流程图的是( )?
A.列车运行时刻表 B.学校课程表 C.产品加工工序表 D.零件的三视图?
13.在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的( )?
A.游乐设施的跷跷板功能结构
B.房间门口的活页功能结构?
C.学校运动场的篮球架结构
D.圆珠笔的笔嘴结构?
14.下列哪种结构是受自然界事物结构启发而产生的？( )?
A.钢笔 B.潜艇 C.课桌 D.黑板?
15.分析下列物体的结构类型，属于实体结构的是( )?
A.电灯泡 B.乒乓球 C.橡皮擦 D.篮球架?
16.代表金属的剖面符号是( )?
17.分别在一根竹竿和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物，竹竿比脆性塑料杆能挂更多重物不会断裂，说明了影响结构强度的是( )?
A.材料 B.结构的形状 C.构件横截面形状 D.构件连接方式?

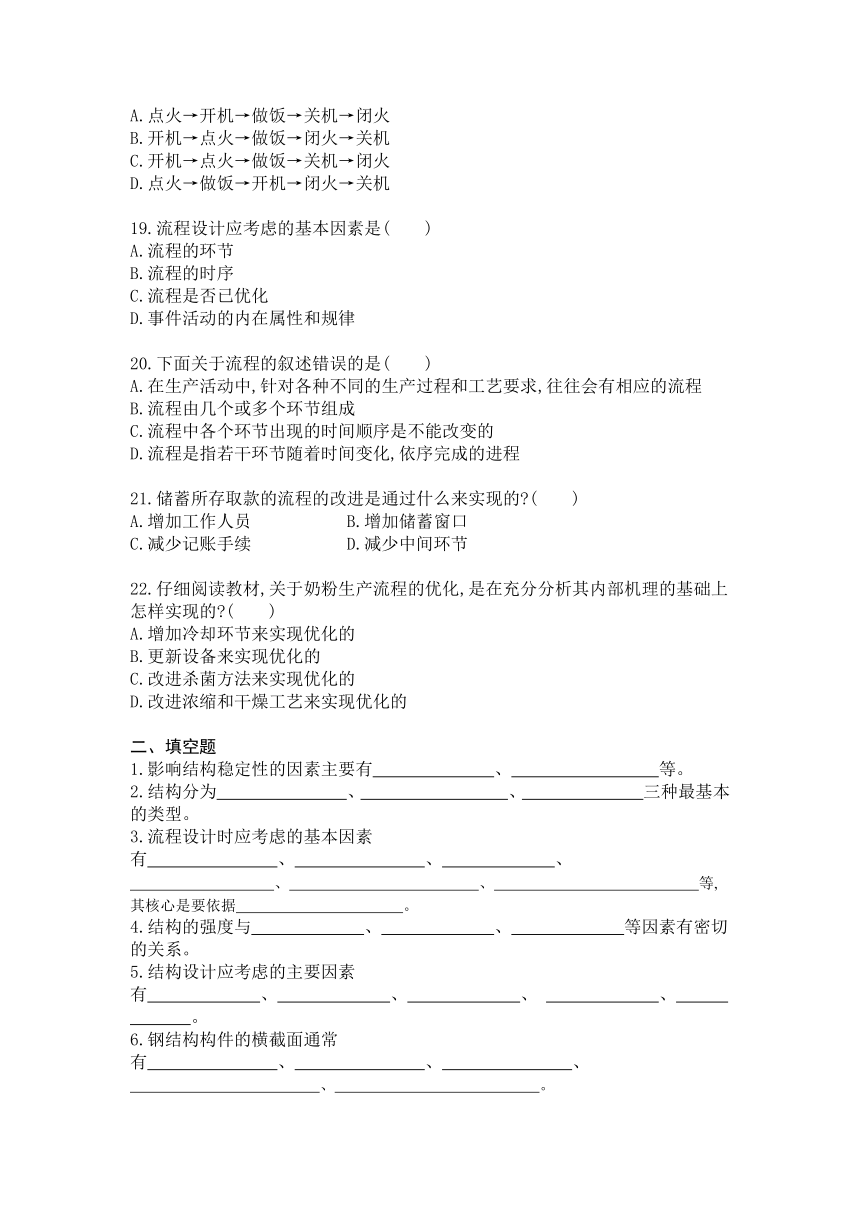

18.从正确发挥抽油烟机的作用出发,下面哪个流程更优化 ( )?
A.点火→开机→做饭→关机→闭火
B.开机→点火→做饭→闭火→关机?
C.开机→点火→做饭→关机→闭火
D.点火→做饭→开机→闭火→关机?
19.流程设计应考虑的基本因素是( )?
A.流程的环节
B.流程的时序?
C.流程是否已优化
D.事件活动的内在属性和规律?
20.下面关于流程的叙述错误的是( )?
A.在生产活动中,针对各种不同的生产过程和工艺要求,往往会有相应的流程?
B.流程由几个或多个环节组成 ?
C.流程中各个环节出现的时间顺序是不能改变的?
D.流程是指若干环节随着时间变化,依序完成的进程?
21.储蓄所存取款的流程的改进是通过什么来实现的 ( )?
A.增加工作人员 B.增加储蓄窗口
C.减少记账手续 D.减少中间环节
22.仔细阅读教材,关于奶粉生产流程的优化,是在充分分析其内部机理的基础上怎样实现的 ( )?
A.增加冷却环节来实现优化的
B.更新设备来实现优化的 ?
C.改进杀菌方法来实现优化的
D.改进浓缩和干燥工艺来实现优化的?
二、填空题?
1.影响结构稳定性的因素主要有 、 等。?
2.结构分为 、 、 三种最基本的类型。?
3.流程设计时应考虑的基本因素有 、 、 、
、 、 等,其核心是要依据 。
4.结构的强度与 、 、 等因素有密切的关系。?
5.结构设计应考虑的主要因素有 、 、 、 、 。?
6.钢结构构件的横截面通常有 、 、 、
、 。?

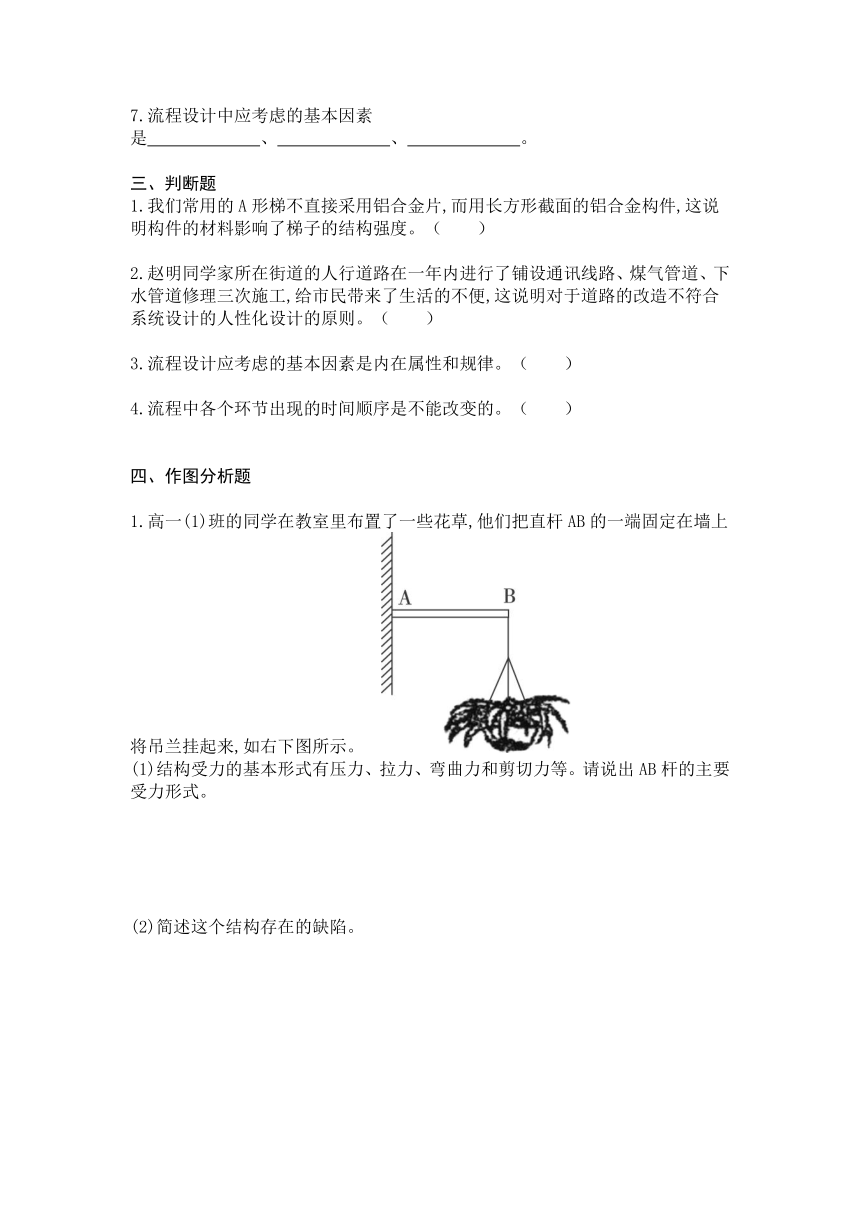

7.流程设计中应考虑的基本因素是 、 、 。?
三、判断题?
1.我们常用的A形梯不直接采用铝合金片,而用长方形截面的铝合金构件,这说明构件的材料影响了梯子的结构强度。（ ）?
2.赵明同学家所在街道的人行道路在一年内进行了铺设通讯线路、煤气管道、下水管道修理三次施工,给市民带来了生活的不便,这说明对于道路的改造不符合系统设计的人性化设计的原则。（ ）?
3.流程设计应考虑的基本因素是内在属性和规律。（ ）?
4.流程中各个环节出现的时间顺序是不能改变的。（ ）?
四、作图分析题?
1.高一(1)班的同学在教室里布置了一些花草,他们把直杆AB的一端固定在墙上将吊兰挂起来,如右下图所示。?
(1)结构受力的基本形式有压力、拉力、弯曲力和剪切力等。请说出AB杆的主要受力形式。?
(2)简述这个结构存在的缺陷。?
(3) 在不改变杆的固定点A和悬挂点B的前提下,简述你对这个结构提出的改进方法 并在原图上标注改进方案。?
?
?
?
2.某科技小组制作一只台灯的工序和所需时间如下图。?
HYPERLINK "http://www.21cnjy.com/" \o "点击图片看全图" \t "_blank"
(1)这一流程是可以改进的,为什么 ?
(2)用图示法描述改进的流程。?
?
??
?
?
3.假设下面椅子上堆放一些砖块,随着砖块数量的增加,最终椅子被破坏。试从结构受力的角度分析该现象。
4.某班同学,在学习流程中的环节时产生了争论,(上午的课程依次安排为:数学、物理、化学、体育)?
A同学说:今天上午的课应该划分为2个环节,从中间大休息的地方为界限;B同学说:今天上午的课应该划分为3个环节;你认为哪个同学说的有道理,为什么 ?
5.自行车是我们生活中常见的结构,请根据你所学有关结构的知识回答以下问题：?
（1）自行车的结构设计除考虑稳定性外,还主要考虑什么性质 它跟什么因素有关 ?
（2）自行车的车架为什么采用三角形结构 ?
（3）自行车的支架部分采用了空心钢管材料,请说明使用这种材料的两种优点。?
6.阅读下列案例,通过分析你能想到什么 ?
过去,美国桥梁设计界一直采用可靠的豪威木制桁架结构。1863年,克里夫兰的铁路巨头Amasa.B斯托恩骄傲地宣称,他们在桥梁设计技术上取得了一项重大进步,即桥梁的建筑材料全部采用铁制材料。然而,斯托恩对这种较新的材料过于信任,未经技术试验就投入了使用。事实上,全部使用铁制材料建造桥梁存在实质性的缺陷:这种铁制桥梁是靠压力将各部分装配在一起的,如果有一个结合处发生移动,则整个结构都会随之移动。果然,在1876年12月29日,当一列旅客列车经过全部用铁制材料建成的阿什塔比拉河桥时,一个内部隐藏着气泡的铁架发生断裂,整个桥梁随之倒塌,100多名旅客在事故中丧生。阿什塔比拉河桥垮塌成为美国历史上最严重的桥梁垮塌事故。?
?*7.自选生活中的案例简要说明流程设计的一般过程是怎样的 ?
