2009通用技术模块2测试卷以及参考答案

2009通用技术模块2测试卷
一、单选题
1、小明发现学校路灯有时由于没有及时关闭而浪费用电，为此他设计了一个控制方案，能够在天亮时关闭，天暗后打开。该控制系统应该属于
A、自动控制的闭环控制系统 B、自动控制的开环控制系统
C、手动控制的闭环控制系统 D、手动控制的开环控制系统
2、从系统的基本特性看，区别手表和手机的主要标志是
A、系统的整体性 B、系统的目的性 C、系统的相关性 D、系统的环境适应性
3、相同材料，相同截面积，不同截面形状的构件强度不同。图中强度最大的构件为
4、下列各图能表现中国建筑传统的是
5、丁谓修复皇宫，把烧砖、运输建筑材料和处理废墟三项繁重的工程任务看成一个整体中的相关部分，加以协调处理，从而找到获得最佳效果的方案，节省了大量劳力、费用和时间,一举三得。丁谓实际上是运用了
A、系统分析的基本方法；
B、系统设计的基本方法；
C、收集资料的方法；
D、调查研究的方法。
6、杭州湾跨海大桥上的钢索（如图所示），除了承受自身的重力外，主要承受桥面的
A．压力 B．扭转力
C．拉力 D．剪切力
7、下列关于流程中环节和时序说法正确的是
A.有些流程的时序是可以调整的
B．任何流程的时序都不能调整
C.时序就是完成一个环节的时间
D．时序就是完成一个流程的时间
8、时钟结构中的任何一个齿轮的损坏都会影响时钟的正常功能，这说明
A．系统具有目的性，要实现一定的功能
B．系统要素发生变化将影响系统整体功能
C．系统是动态的，处于运动变化之中
D．系统的环境适应性不够好

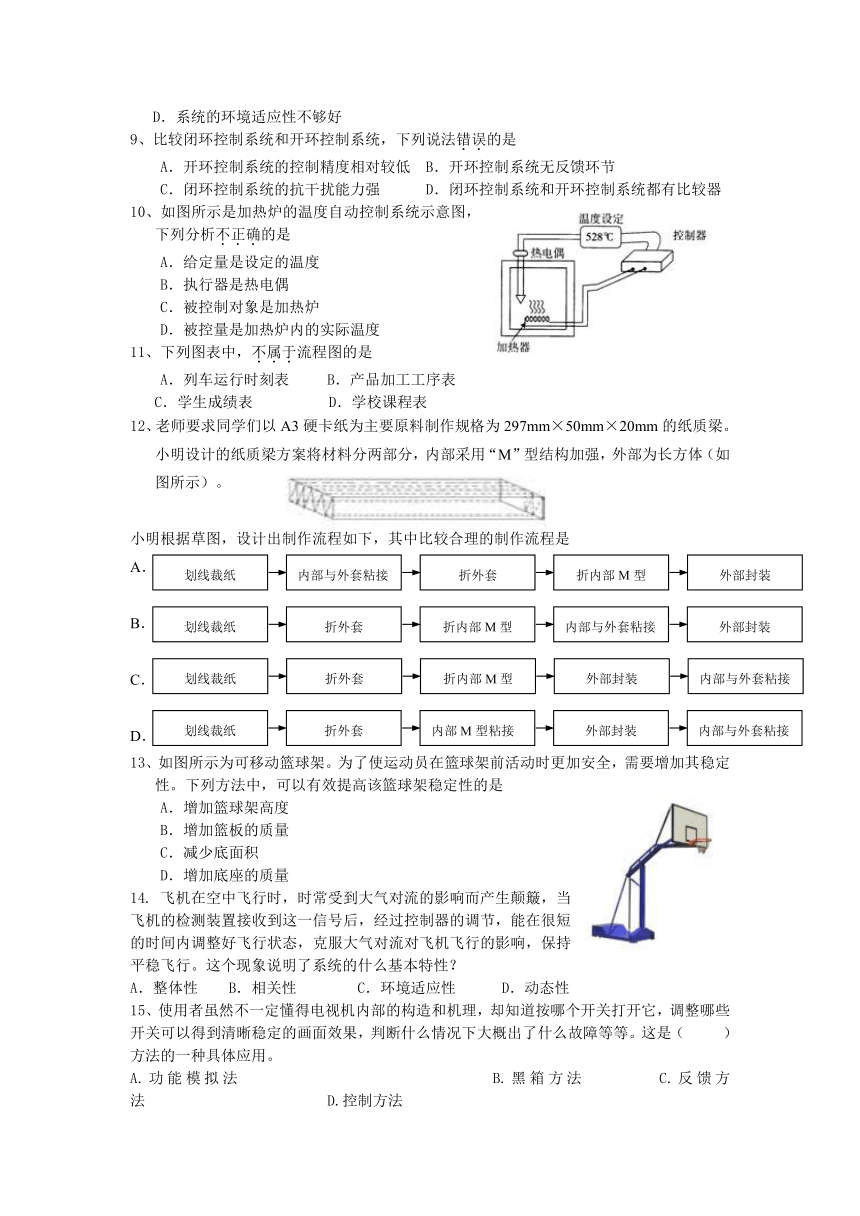

9、比较闭环控制系统和开环控制系统，下列说法错误的是
A．开环控制系统的控制精度相对较低 B．开环控制系统无反馈环节
C．闭环控制系统的抗干扰能力强 D．闭环控制系统和开环控制系统都有比较器
10、如图所示是加热炉的温度自动控制系统示意图，下列分析不正确的是
A．给定量是设定的温度
B．执行器是热电偶
C．被控制对象是加热炉
D．被控量是加热炉内的实际温度
11、下列图表中，不属于流程图的是
A．列车运行时刻表 B．产品加工工序表
C．学生成绩表 D．学校课程表
12、老师要求同学们以A3硬卡纸为主要原料制作规格为297mm×50mm×20mm的纸质梁。小明设计的纸质梁方案将材料分两部分，内部采用“M”型结构加强，外部为长方体（如图所示）。
小明根据草图，设计出制作流程如下，其中比较合理的制作流程是
A．
B．
C．
D．
13、如图所示为可移动篮球架。为了使运动员在篮球架前活动时更加安全，需要增加其稳定性。下列方法中，可以有效提高该篮球架稳定性的是
A．增加篮球架高度
B．增加篮板的质量
C．减少底面积
D．增加底座的质量
14. 飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性？
A．整体性 B．相关性 C．环境适应性 D．动态性
15、使用者虽然不一定懂得电视机内部的构造和机理，却知道按哪个开关打开它，调整哪些开关可以得到清晰稳定的画面效果，判断什么情况下大概出了什么故障等等。这是（ ）方法的一种具体应用。
A.功能模拟法 B.黑箱方法　　　　C.反馈方法 D.控制方法

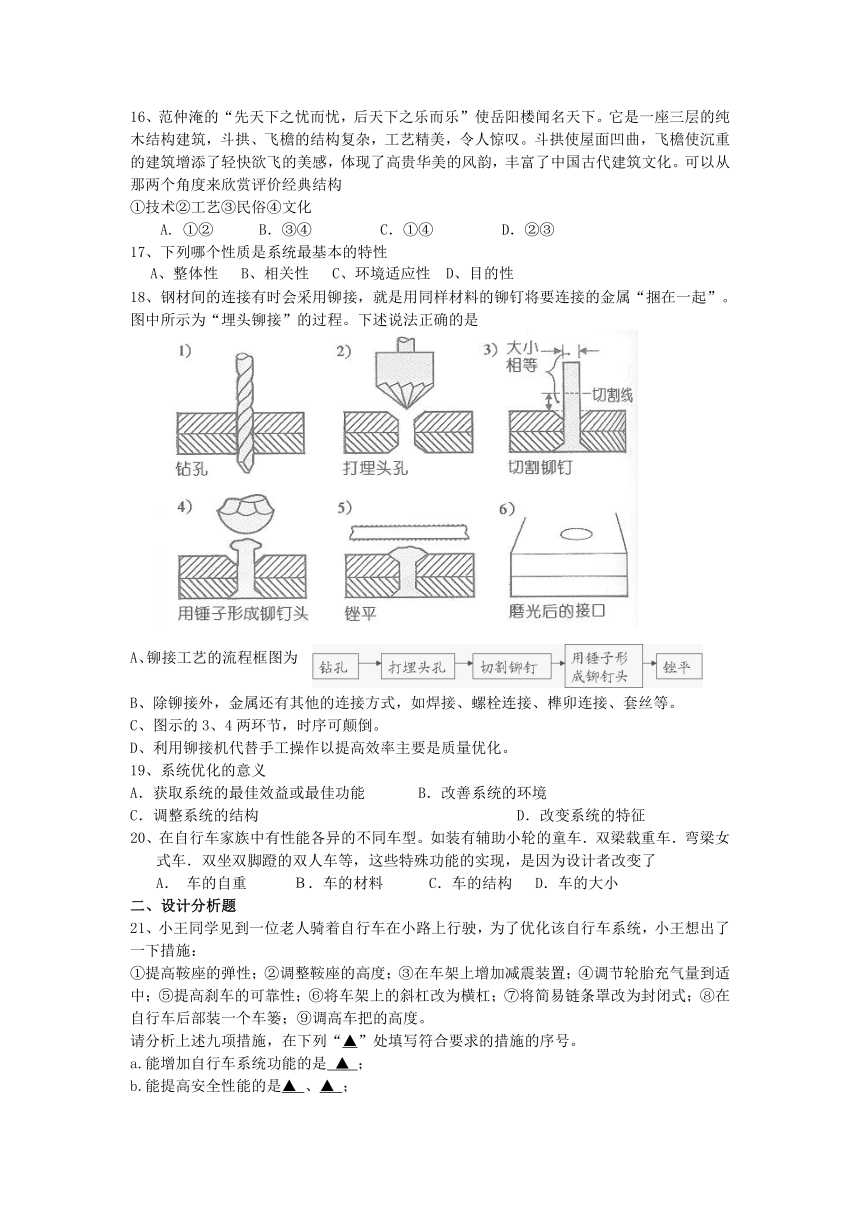

16、范仲淹的“先天下之忧而忧，后天下之乐而乐”使岳阳楼闻名天下。它是一座三层的纯木结构建筑，斗拱、飞檐的结构复杂，工艺精美，令人惊叹。斗拱使屋面凹曲，飞檐使沉重的建筑增添了轻快欲飞的美感，体现了高贵华美的风韵，丰富了中国古代建筑文化。可以从那两个角度来欣赏评价经典结构
①技术②工艺③民俗④文化
A. ①② B．③④ C．①④ D．②③
17、下列哪个性质是系统最基本的特性
A、整体性 B、相关性 C、环境适应性 D、目的性
18、钢材间的连接有时会采用铆接，就是用同样材料的铆钉将要连接的金属“捆在一起”。图中所示为“埋头铆接”的过程。下述说法正确的是
A、铆接工艺的流程框图为
B、除铆接外，金属还有其他的连接方式，如焊接、螺栓连接、榫卯连接、套丝等。
C、图示的3、4两环节，时序可颠倒。
D、利用铆接机代替手工操作以提高效率主要是质量优化。
19、系统优化的意义
A．获取系统的最佳效益或最佳功能 B．改善系统的环境
C．调整系统的结构 D．改变系统的特征
20、在自行车家族中有性能各异的不同车型。如装有辅助小轮的童车．双梁载重车．弯梁女式车．双坐双脚蹬的双人车等，这些特殊功能的实现，是因为设计者改变了
A． 车的自重 Ｂ．车的材料 C．车的结构 D．车的大小
二、设计分析题
21、小王同学见到一位老人骑着自行车在小路上行驶，为了优化该自行车系统，小王想出了一下措施：
①提高鞍座的弹性；②调整鞍座的高度；③在车架上增加减震装置；④调节轮胎充气量到适中；⑤提高刹车的可靠性；⑥将车架上的斜杠改为横杠；⑦将简易链条罩改为封闭式；⑧在自行车后部装一个车篓；⑨调高车把的高度。
请分析上述九项措施，在下列“▲”处填写符合要求的措施的序号。
a.能增加自行车系统功能的是 ▲ ；
b.能提高安全性能的是▲ 、▲ ；
c.能减轻颠簸的是▲ 、▲ 、▲ 。
22、如图所示为残障(坐轮椅)人专用卫生间的设计示意图。
请分析设计示意图，回答以下问题：
(1)参考答题示例，在“▲”处填写图(a)、(c)的主要设计内容；
答题示例：图(b)的主要设计内容是安全设施(拉手和扶手)安装的高度。
①图(a)的主要设计内容是▲；
②图(c)的主要设计内容是▲。
(2)图(b)所示的拉手采用四只膨胀螺钉固定在墙体上，若要求拉手在980N的水平拉力(与墙体垂直)作用下，拉手与墙体的连接不发生松动。请设计一个简易的试验方案，用质量为100Kg的重物(其余辅助材料自定)检验拉手的安装是否合格，只要求用示意图表示试验方法，必要时用文字作简要说明。
(3)若试验后发现拉手与墙体的连接发生松动，请在下列选项中选择能够增强连接强度的措施，并把选项序号填写在“▲”处。
①增加拉手安装板的厚度； ②增加拉手安装板的面积；
③选用更长的膨胀螺钉； ④选用直径更大的膨胀螺钉。
能够增强连接强度的措施是▲、▲。
23、某校要对三幢新建的教学楼A、B、C进行装修，假设每一幢教学楼装修均依次分为水电安装、木工和油漆三个施工过程，分别由相应的专业装修队依次完成，每个装修队在每幢楼的施工时间均为3周，如何组织装修，才能使装修工期和资源利用最为合理？在下表中表示出你的方案。
楼 装修过程 工期 装修施工进度（周）
3 6 9 12 15 18 21 24 27
A 水电 3
木工 3
油漆 3
B 水电 3
木工 3
油漆 3
C 水电 3
木工 3
油漆 3
24、传统列车的动力装置集中安装在机车上，在机车后面挂着许多没有动力装置的客车车厢。我国新开发的动车组把动力装置分散安装在客车车厢上，使其既具有牵引动力，又可以载客，提高了列车的运行速度。如图所示为经过简化的动车牵引传动控制系统示意图。驾驶员向自动驾驶装置发出驾驶指令（设定速度），自动驾驶装置发出信号控制牵引传动装置运转，牵引传动装置驱动车轮转动，从而使动车运行，速度传感器检测动车的实际运行速度，并将测得的速度信号发送给自动驾驶装置与设定的速度进行比较，根据比较偏差值调整动车运行速度。根据示意图及其描述，画出控制系统方框图。
25（附加题）、陈莉同学准备用一大张瓦楞纸板制作一个小纸箱。她设计的制作流程如下：
（1）请参照图示补充漏写的环节，在有“▲”处添上相应的内容。
（2）如果箱中的货物为易碎物品，在包装箱上应印刷（▲）标志。
2009通用技术模块2测试答题卷
一、选择题（3×20=60）
题号 1 2 3 4 5 6 7 8 9 10
选项
题号 11 12 13 14 15 16 17 18 19 20
选项
二、设计分析题（40分）
21、（12分）a. b. 、 c. 、 、 .
22、（12分）（1）
（2）
（3）
23、（6分）
楼 装修过程 工期 装修施工进度（周）
3 6 9 12 15 18 21 24 27
A 水电 3
木工 3
油漆 3
B 水电 3
木工 3
油漆 3
C 水电 3
木工 3
油漆 3
24、（10分）
25、（8分）（1）① ② ③
（2） 。
2009通用技术模块2测试参考答案
一、选择题（3×20=60）
题号 1 2 3 4 5 6 7 8 9 10
选项 B B B C A C A B D B
题号 11 12 13 14 15 16 17 18 19 20
选项 C B D C B C A A A C
二、设计分析题（40分）
21、a. ⑧ b. ⑤ 、 ⑦ c. ① 、 ③ 、 ④ .
22、（1）①图a的主要设计内容是卫生设备的安装高度。
②图c的主要设计内容是卫生间的尺寸满足残障人轮椅的活动空间要求。
（2）参看如下方案：
（3）能够增强连接强度的措施是③④。
23、不同方案酌情给分，装修时序错误不得分。 24、
楼 装修过程 工期 装修施工进度（周）
3 6 9 12 15 18 21 24 27
A 水电 3 ▲
木工 3 ▲
油漆 3 ▲
B 水电 3 ▲
木工 3 ▲
油漆 3 ▲
C 水电 3 ▲
木工 3 ▲
油漆 3 ▲
25、答案：①划线；②压线（沿虚线压出折痕）；③折叠纸箱。A。
划线裁纸
内部与外套粘接
折外套
折内部M型
外部封装
划线裁纸
折外套
折内部M型
内部与外套粘接
外部封装
划线裁纸
折外套
折内部M型
外部封装
内部与外套粘接
划线裁纸
折外套
内部M型粘接
外部封装
内部与外套粘接
