2009年通用技术高三测试试卷+答案

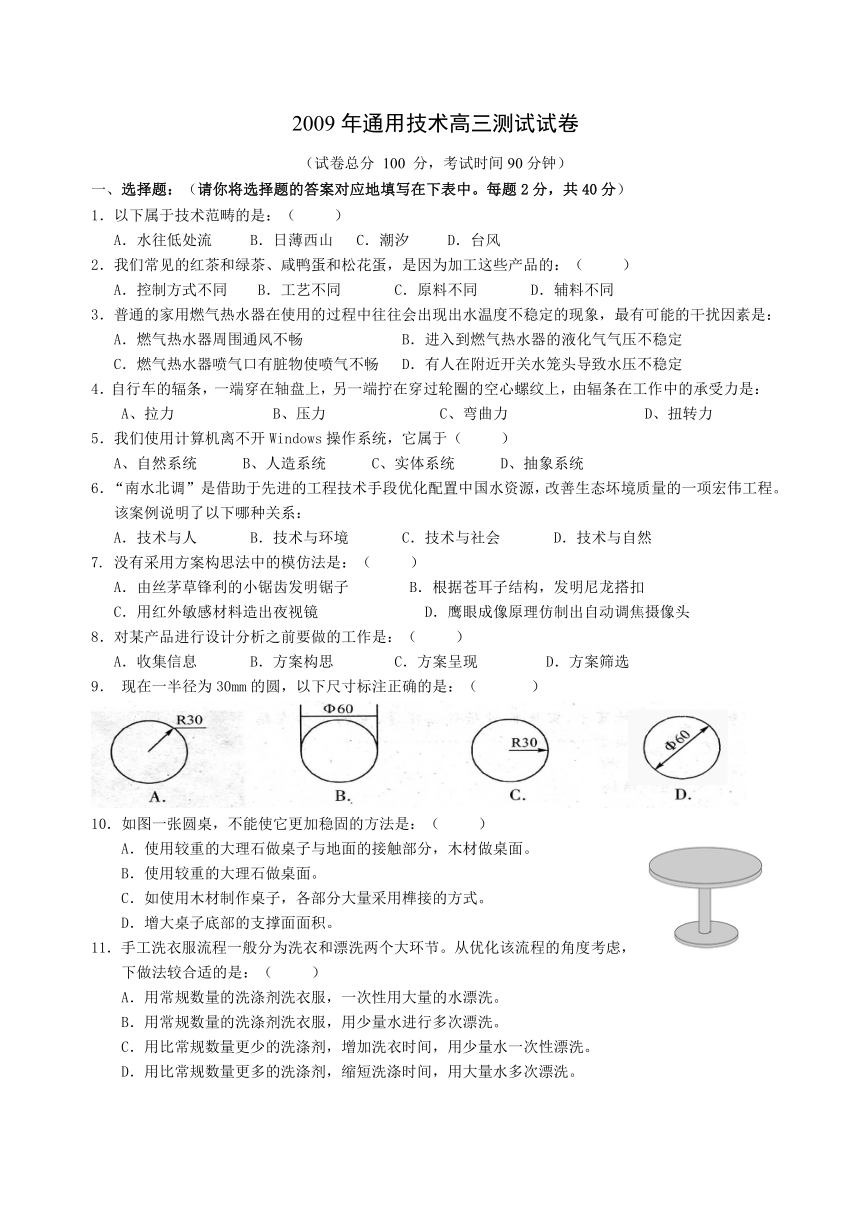

2009年通用技术高三测试试卷
（试卷总分 100 分，考试时间90分钟）
选择题：（请你将选择题的答案对应地填写在下表中。每题2分，共40分）
1．以下属于技术范畴的是：（ ）
A．水往低处流 B．日薄西山 C．潮汐 D．台风
2．我们常见的红茶和绿茶、咸鸭蛋和松花蛋，是因为加工这些产品的：（ ）
A．控制方式不同 B．工艺不同 C．原料不同 D．辅料不同
3．普通的家用燃气热水器在使用的过程中往往会出现出水温度不稳定的现象，最有可能的干扰因素是：
A．燃气热水器周围通风不畅 B．进入到燃气热水器的液化气气压不稳定
C．燃气热水器喷气口有脏物使喷气不畅 D．有人在附近开关水笼头导致水压不稳定
4．自行车的辐条，一端穿在轴盘上，另一端拧在穿过轮圈的空心螺纹上，由辐条在工作中的承受力是：
A、拉力 B、压力 C、弯曲力 D、扭转力
5．我们使用计算机离不开Windows操作系统，它属于（ ）
A、自然系统 B、人造系统 C、实体系统 D、抽象系统
6．“南水北调”是借助于先进的工程技术手段优化配置中国水资源，改善生态坏境质量的一项宏伟工程。该案例说明了以下哪种关系：
A．技术与人 B．技术与环境 C．技术与社会 D．技术与自然
7. 没有采用方案构思法中的模仿法是：（ ）
A．由丝茅草锋利的小锯齿发明锯子 B．根据苍耳子结构，发明尼龙搭扣
C．用红外敏感材料造出夜视镜 D．鹰眼成像原理仿制出自动调焦摄像头
8．对某产品进行设计分析之前要做的工作是：（ ）
A．收集信息 B．方案构思 C．方案呈现 D．方案筛选
9． 现在一半径为30mm的圆，以下尺寸标注正确的是：（ ）
10．如图一张圆桌，不能使它更加稳固的方法是：（ ）
A．使用较重的大理石做桌子与地面的接触部分，木材做桌面。
B．使用较重的大理石做桌面。
C．如使用木材制作桌子，各部分大量采用榫接的方式。
D．增大桌子底部的支撑面面积。
11．手工洗衣服流程一般分为洗衣和漂洗两个大环节。从优化该流程的角度考虑，下做法较合适的是：（ ）
A．用常规数量的洗涤剂洗衣服，一次性用大量的水漂洗。
B．用常规数量的洗涤剂洗衣服，用少量水进行多次漂洗。
C．用比常规数量更少的洗涤剂，增加洗衣时间，用少量水一次性漂洗。
D．用比常规数量更多的洗涤剂，缩短洗涤时间，用大量水多次漂洗。

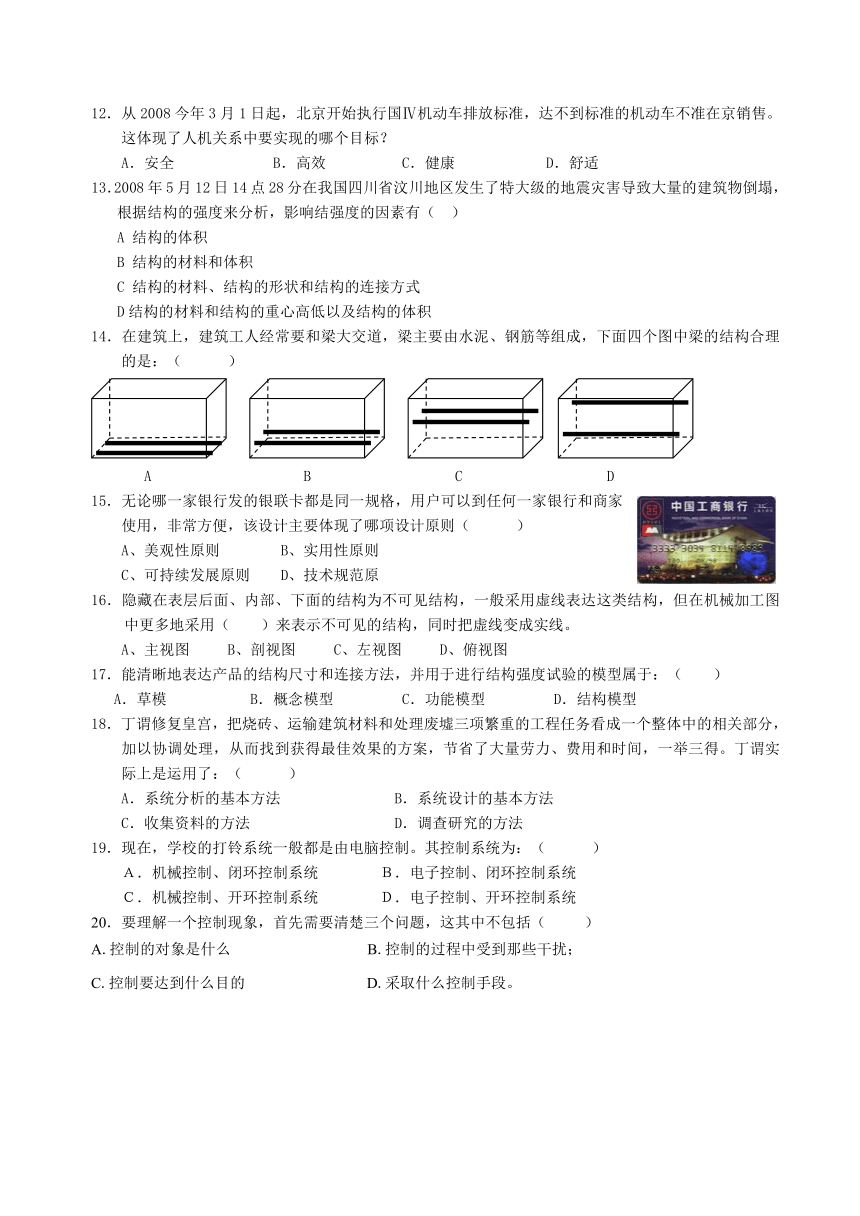

12．从2008今年3月1日起，北京开始执行国Ⅳ机动车排放标准，达不到标准的机动车不准在京销售。这体现了人机关系中要实现的哪个目标？　　　
A．安全 B．高效 C．健康 D．舒适
13．2008年5月12日14点28分在我国四川省汶川地区发生了特大级的地震灾害导致大量的建筑物倒塌，根据结构的强度来分析，影响结强度的因素有（ ）
A 结构的体积
B 结构的材料和体积
C 结构的材料、结构的形状和结构的连接方式
D结构的材料和结构的重心高低以及结构的体积
14．在建筑上，建筑工人经常要和梁大交道，梁主要由水泥、钢筋等组成，下面四个图中梁的结构合理的是：（ ）
A B C D
15．无论哪一家银行发的银联卡都是同一规格，用户可以到任何一家银行和商家使用，非常方便，该设计主要体现了哪项设计原则（ ）
A、美观性原则 B、实用性原则
C、可持续发展原则 D、技术规范原
16．隐藏在表层后面、内部、下面的结构为不可见结构，一般采用虚线表达这类结构，但在机械加工图中更多地采用（ ）来表示不可见的结构，同时把虚线变成实线。
A、主视图 B、剖视图 C、左视图 D、俯视图
17．能清晰地表达产品的结构尺寸和连接方法，并用于进行结构强度试验的模型属于：（ ）
A．草模 B．概念模型 C．功能模型 D．结构模型
18．丁谓修复皇宫，把烧砖、运输建筑材料和处理废墟三项繁重的工程任务看成一个整体中的相关部分，加以协调处理，从而找到获得最佳效果的方案，节省了大量劳力、费用和时间，一举三得。丁谓实际上是运用了：（ ）
A．系统分析的基本方法 B．系统设计的基本方法
C．收集资料的方法 D．调查研究的方法
19．现在，学校的打铃系统一般都是由电脑控制。其控制系统为：（　　　）
　　Ａ．机械控制、闭环控制系统 Ｂ．电子控制、闭环控制系统
Ｃ．机械控制、开环控制系统 Ｄ．电子控制、开环控制系统
20．要理解一个控制现象，首先需要清楚三个问题，这其中不包括（ ）
A.控制的对象是什么 B.控制的过程中受到那些干扰；
C.控制要达到什么目的 D.采取什么控制手段。

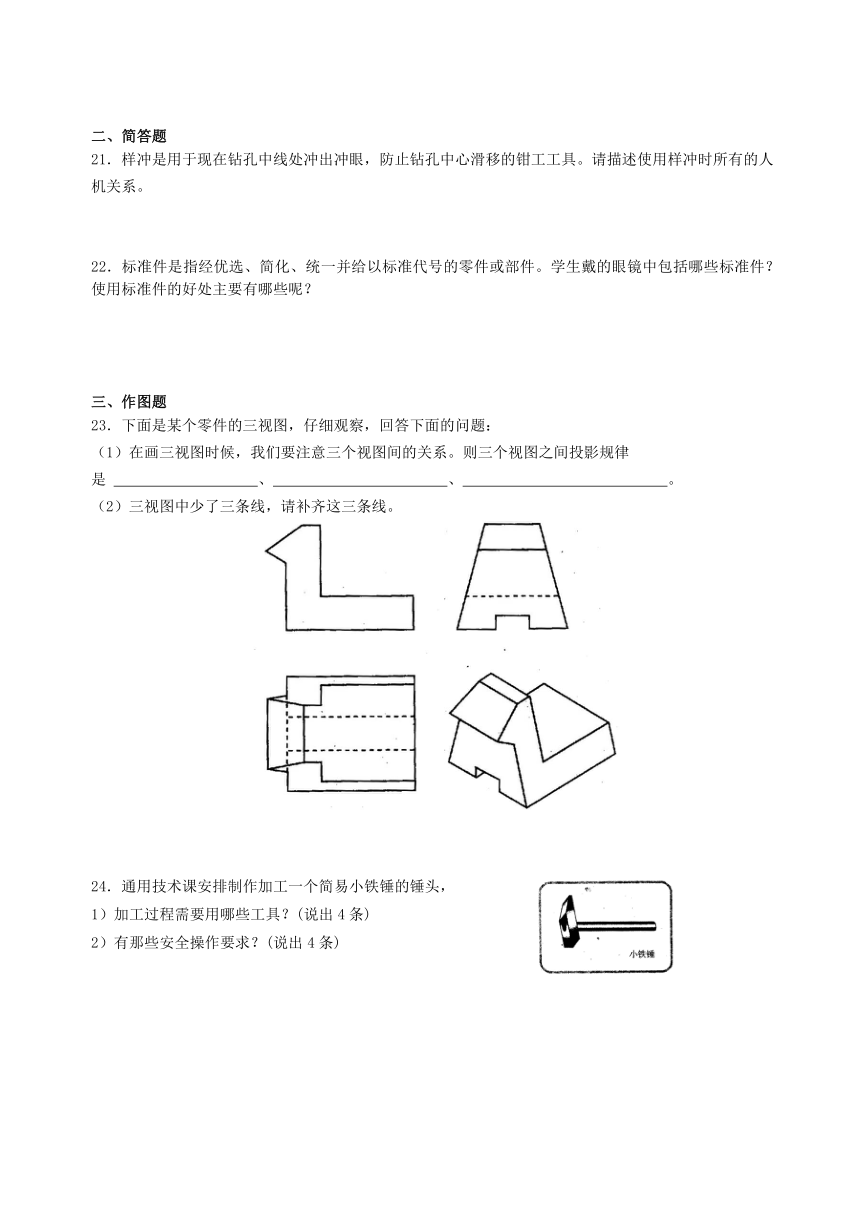

二、简答题
21．样冲是用于现在钻孔中线处冲出冲眼，防止钻孔中心滑移的钳工工具。请描述使用样冲时所有的人机关系。
22．标准件是指经优选、简化、统一并给以标准代号的零件或部件。学生戴的眼镜中包括哪些标准件？使用标准件的好处主要有哪些呢？
三、作图题
23．下面是某个零件的三视图，仔细观察，回答下面的问题：
（1）在画三视图时候，我们要注意三个视图间的关系。则三个视图之间投影规律是 、 、 。
（2）三视图中少了三条线，请补齐这三条线。
24．通用技术课安排制作加工一个简易小铁锤的锤头，
1）加工过程需要用哪些工具？(说出4条)
2）有那些安全操作要求？(说出4条)
四、案例分析题

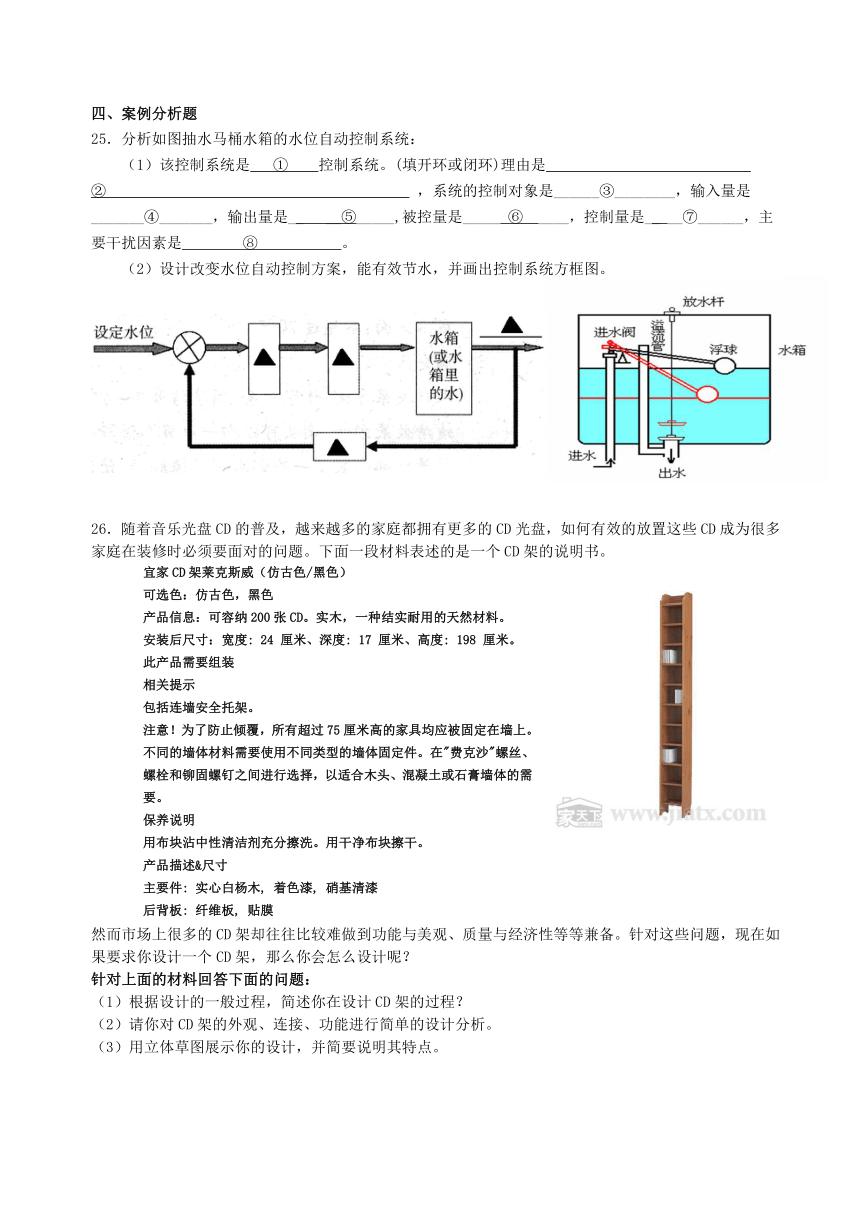

25．分析如图抽水马桶水箱的水位自动控制系统：
（1）该控制系统是 ① 控制系统。(填开环或闭环)理由是 ② ，系统的控制对象是______③________ ，输入量是_______④_______，输出量是__ __⑤_____,被控量是_____ ⑥ ____，控制量是__ __⑦______，主要干扰因素是 ⑧ 。
（2）设计改变水位自动控制方案，能有效节水，并画出控制系统方框图。
26．随着音乐光盘CD的普及，越来越多的家庭都拥有更多的CD光盘，如何有效的放置这些CD成为很多家庭在装修时必须要面对的问题。下面一段材料表述的是一个CD架的说明书。
宜家CD架莱克斯威（仿古色/黑色）
可选色：仿古色，黑色
产品信息：可容纳200张CD。实木，一种结实耐用的天然材料。
安装后尺寸：宽度: 24 厘米、深度: 17 厘米、高度: 198 厘米。
此产品需要组装
相关提示
包括连墙安全托架。
注意！为了防止倾覆，所有超过75厘米高的家具均应被固定在墙上。不同的墙体材料需要使用不同类型的墙体固定件。在"费克沙"螺丝、螺栓和铆固螺钉之间进行选择，以适合木头、混凝土或石膏墙体的需要。
保养说明
用布块沾中性清洁剂充分擦洗。用干净布块擦干。
产品描述&尺寸
主要件: 实心白杨木, 着色漆, 硝基清漆
后背板: 纤维板, 贴膜
然而市场上很多的CD架却往往比较难做到功能与美观、质量与经济性等等兼备。针对这些问题，现在如果要求你设计一个CD架，那么你会怎么设计呢？
针对上面的材料回答下面的问题：
（1）根据设计的一般过程，简述你在设计CD架的过程？
（2）请你对CD架的外观、连接、功能进行简单的设计分析。
（3）用立体草图展示你的设计，并简要说明其特点。
2009年通用技术高三测试试卷参考答案
选择题（每题2分，共40分）
题号 1 2 3 4 5 6 7 8 9 10
答案 A B A B B D C A D B
题号 11 12 13 14 15 16 17 18 19 20
答案 B C C B D B D A D B
21、简答题
答：1、手与样冲、2眼睛与样冲3、手与锤子
22、简答题
答：眼镜中的螺丝、镜架、鼻托等都是标准件，使用标准件主要是能简化制作过程，又能实现通用通换，方便产品的维修和保养，延长产品的使用寿命。
23、作图题
（1） 长对正 、 高平齐 、 宽相等 。
（2）
24．工具的使用
（1）铁据、锉刀、台钻、砂轮机、台虎钳、划针、钢直尺、样冲
（2）①锉刀锉平面安全、②用砂轮机打磨注意安全③不准戴手套④钻孔戴防护眼镜⑤使用榔头注意安全
25．（1）闭环 该控制系统采用浮球作为水位的高度的检测装置，对控制过程进行了反馈 抽水马桶的水箱 给定水位 实际水位 抽水马桶水箱水位的高度 进水管的水流量（即进水量） 水箱的出水流量
（2）
26．（1）设计的一般过程：1、发现和明确问题2、制定设计方案3、制作模型或原型4、测试、评估及优化5、产品使用和维护（各点展开说明）
（2）设计分析，从人、物、环境来分析
（3）草图，特点文字说明。
2009年通用技术高三测试试卷答卷纸
选择题（每题2分，共40分）
题号 1 2 3 4 5 6 7 8 9 10
答案
题号 11 12 13 14 15 16 17 18 19 20
答案
21、简答题（本题3分）
答：
22、简答题（本题4分）
答：
23、作图题（本题6分）
（1） 、 、 。
（2）
24．工具的使用（本题8分）
（1） 、 、 、
（2） 、 、 、
25．(本题14分)
（1）① 、 ② 、③ 、④ 、⑤ 、⑥ 、⑦ 、⑧ 。
（2）设计改变水位自动控制方案，能有效节水，并画出控制系统方框图。
26．（1）根据设计的一般过程，简述你在设计CD架的过程？ (本题5分)
（2）请你对CD架的外观、连接、功能进行简单的设计分析。(本题5分)
（3）用立体草图展示你的设计，并简要说明其特点。(本题7分)
学校 学号 姓名
