2.2流程的设计
图片预览
文档简介
(共49张PPT)
课程：
平桥中学：许绪友
小黄在修理被扎破的自行车后轮胎时，由于工具不全，就没有研磨周围的胎皮，用胶直接就把补丁贴上去。这样做可以吗？
流程的设计
流程的设计

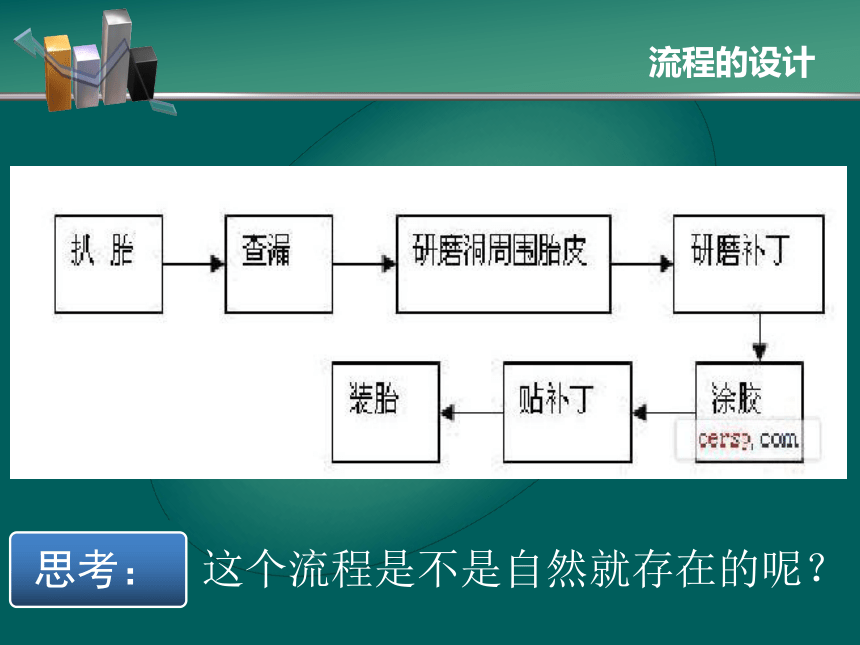

这个流程是不是自然就存在的呢？
思考：
流程的设计

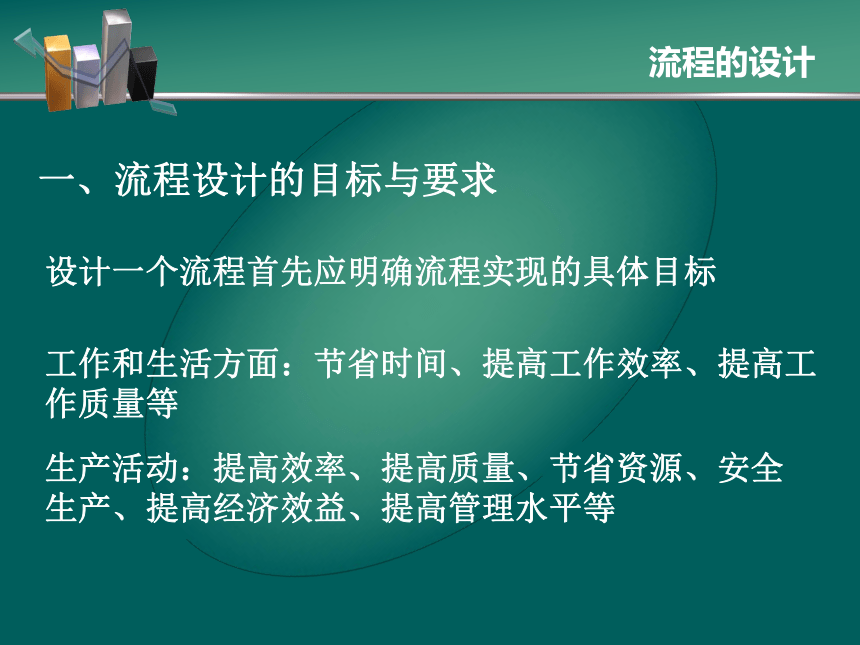

工作和生活方面：节省时间、提高工作效率、提高工作质量等
生产活动：提高效率、提高质量、节省资源、安全生产、提高经济效益、提高管理水平等
设计一个流程首先应明确流程实现的具体目标
一、流程设计的目标与要求
流程的设计

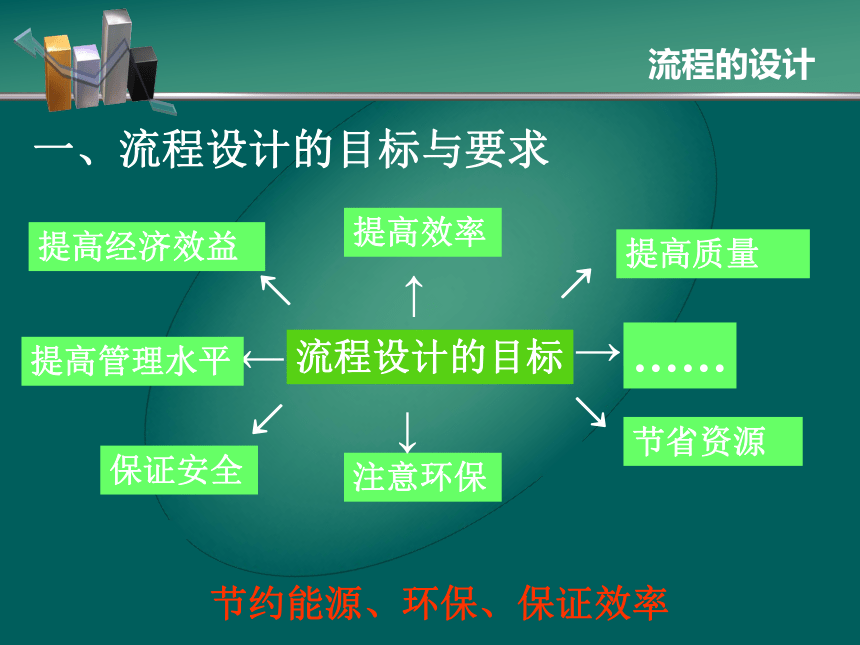

一、流程设计的目标与要求
流程设计的目标
↑
←
→
提高效率
提高管理水平
提高经济效益
提高质量
节省资源
保证安全
注意环保
……
↓
↘
↖
↗
↙
节约能源、环保、保证效率
流程的设计

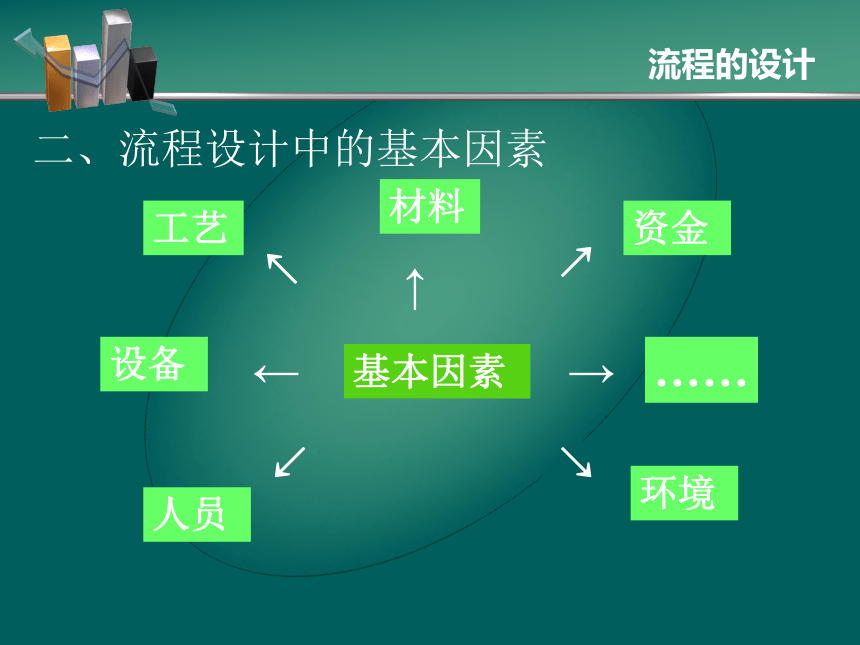

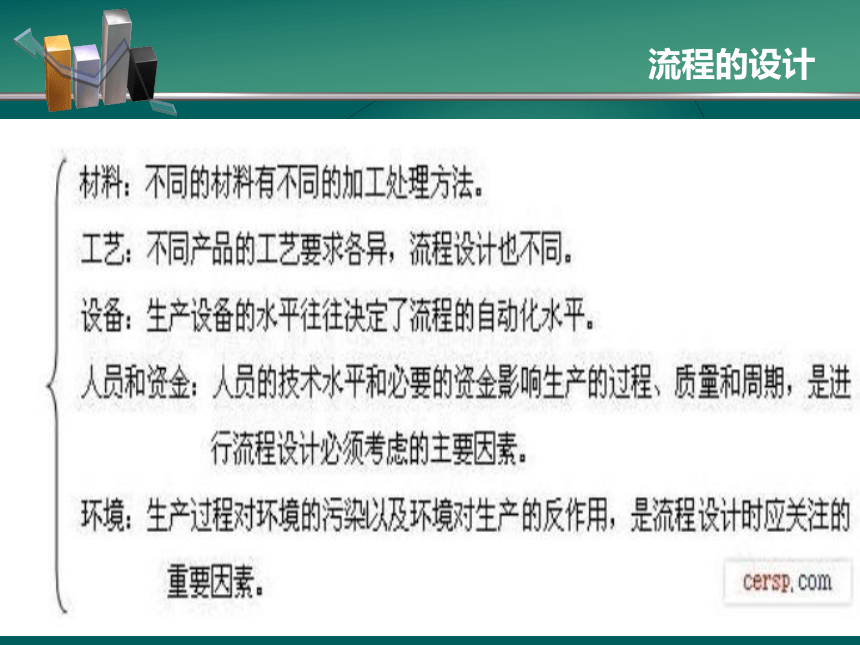

二、流程设计中的基本因素
基本因素
↑
←
→
材料
设备
工艺
资金
环境
人员
……
↘
↖
↗
↙
流程的设计
流程的设计

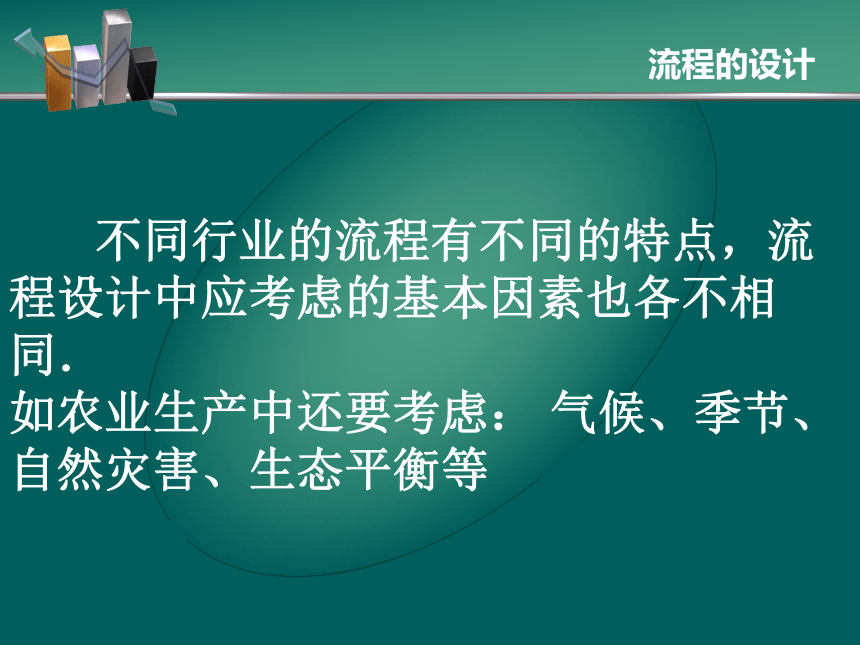

不同行业的流程有不同的特点，流程设计中应考虑的基本因素也各不相同．
如农业生产中还要考虑： 气候、季节、自然灾害、生态平衡等
流程的设计

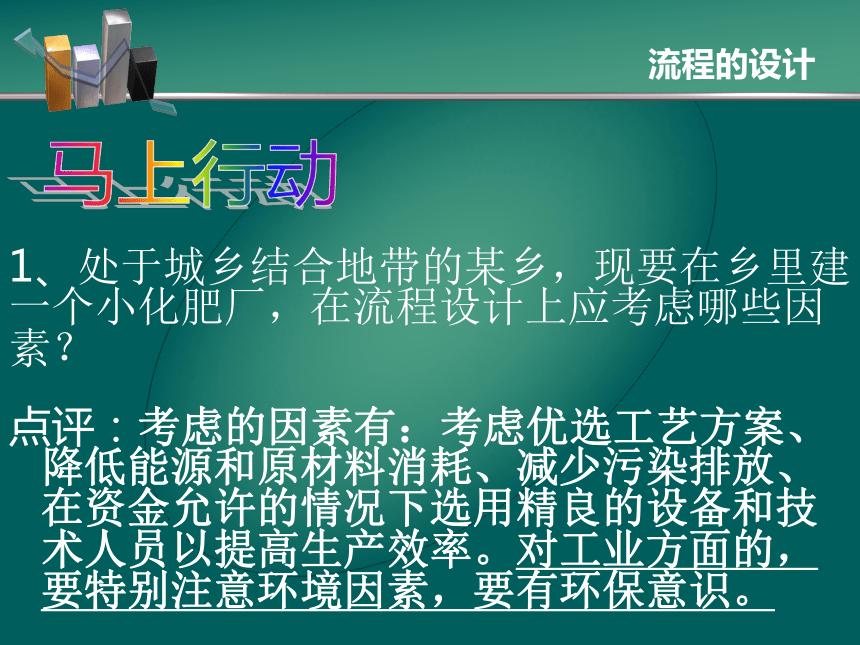

点评：考虑的因素有：考虑优选工艺方案、降低能源和原材料消耗、减少污染排放、在资金允许的情况下选用精良的设备和技术人员以提高生产效率。对工业方面的，要特别注意环境因素，要有环保意识。
1、处于城乡结合地带的某乡，现要在乡里建一个小化肥厂，在流程设计上应考虑哪些因素？
流程的设计

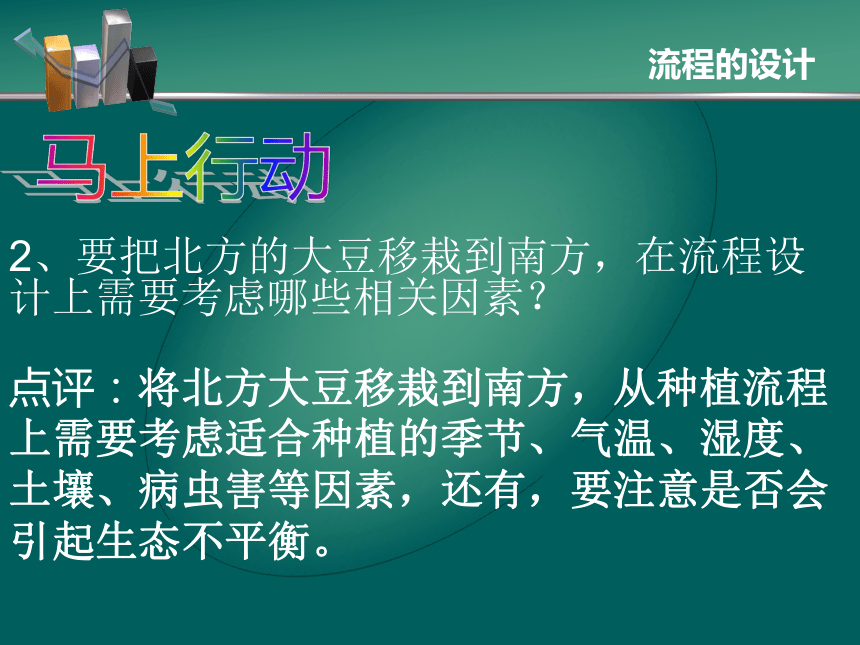

点评：将北方大豆移栽到南方，从种植流程上需要考虑适合种植的季节、气温、湿度、土壤、病虫害等因素，还有，要注意是否会引起生态不平衡。
2、要把北方的大豆移栽到南方，在流程设计上需要考虑哪些相关因素？
流程的设计
遮挡住阳光对水体的照射，影响水生物质的正常生态环境
“昔日农家宝今朝成公害”——水葫芦
流程的设计
对环境的要求比较粗放、繁殖速度快，大量地“屠杀”水中其他的鱼类
食人鱼又名食人鲳
流程的设计
近来这种鱼在我国一些流域泛滥成灾，繁殖能力极强的清道夫，在成长过程中吃掉其他鱼类的卵，威胁着其他鱼类的繁殖生长，已开始影响河流的生态平衡。目前尚无有效手段控制清道夫继续蔓延。
“清道夫”鱼
流程的设计
流程的设计要依据事物的内在属性和客观的变化规律，科学地设计时序与环节，以达到设计目标。
生活和生产中流程的设计有两种情况：
一是流程的若干环节是显性的，也就是事物发展的规律较容易描述，如上一节课的案例“洗衣、煮饭与烧菜的流程安排”中的流程，邮寄包裹的流程等。
流程的设计
流程的设计
另一种流程的设计是隐性的，要通过进行大量的试验和漫长的探究才能得出的，例如，上一节课的案例“轴承的连续式淬火的工艺流程”、“合成氨的工艺流程”案例等。
流程的设计
合成氨的生产工艺流程
制氮气
制氢气
合成塔：
5000C和300atm,氮气、氢气合成氨
分离器
氨水
氮气、氢气
流程的设计
思考：
2、如何将氨合成的流程图画出来，可以用什么方式来表达这个流程？
3、画流程图关键要注意什么？
1、 这个案例包括了哪些环节，它们的时序如何？
4、合成氨的流程设计与前面提到的“洗衣服，煮饭”的流程设计相比，有什么特点？
流程的设计
问题1、这个案例包括了哪些环节，它们的时序如何？
问题1解答：合成氨生产流程包括了以下的环节和时序 （1）先进行原料气（N2、H2）的制取-----制取环节； （2）气（N2、H2 ）的净化，除杂质-----净化环节； （3）用压缩机压缩（至高压状态）------压缩环节 （4）氨合成----合成环节； （5）最后进行氨的分离，得到浓氨并将未完全反应的N2、H2送回合成塔，再循环加工利用----分离环节。
流程的设计
问题2解答：如果用框图表达流程，合成氨的流程设计可以如下图：
问题2、如何将氨合成的流程图画出来，可以用什么方式来表达这个流程？
流程的设计
问题3解答：画流程图关键是要把环节以及各个环节的时序找出来。
问题3、画流程图关键要注意什么？
流程的设计
问题4解答：合成氨的流程设计是化学家通过进行大量的试验和漫长的探究才能得出的，它的规律是不容易描述的。
问题4、合成氨的流程设计与前面提到的“洗衣服，煮饭”的流程设计相比，有什么特点？
流程的设计
三、流程设计的步骤
明确目标，明确任务
分析基本因素
明确主要事项（步骤）
明确时序，划分环节
画出（或修改）流程图
能否达到
目标要求
结束
修改方案
否
是
流程的设计
第一步：首先要明确设计的目的和任务，明确流程所应遵循的内在变化规律。
第二步：要分析现有材料、设备、资金、人员、工艺和环境等因素。
第三步：列出流程涉及的主要事项，并进行初步的排列。
第四步：分析各事项（步骤）之间先后顺序，合理地安排流程的时序和环节。
第五步：选择一个合适的表达方式画出流程图，对于有严格时间的时序，要标注时间。
注意：流程设计的基本要素是环节和时序。
流程的设计
流程图中最常用的形式是框图，因为这种形式既简单又明确。
绘制框图的常用符号：
流程的设计
四、流程设计举例
流程的设计
练习1：
请设计出一个去人民医院看病的流程图，为第一次去看病的同学提供方便。
流程的设计
练习2：
有某一化妆品公司要生产一种面膜，给某一年龄层的女性使用，现在请你为该公司设计一个以这一产品为中心的企业业务流程图
流程的设计
流程的设计
案例分析：“小铁锤的加工流程设计”
手工制作
锤头的加工流程
锤柄的加工流程
下料
磨削圆头
电镀
板牙套丝
下料
划线
锉削
锯削
划螺孔中心线
钻孔
电镀
淬火
倒角
攻丝
装配：
把加工好的锤柄拧紧到锤头的螺孔中。
流程的设计
批量生产小铁锤的流程设计
工序号 工序 设备
1 下料 电锯
2 铣A1、A2平面，两把刀具同时铣 1号卧式铣床
3 铣B1、B2平面，两把刀具同时铣 2号卧式铣床
4 铣C1、C2平面，两把刀具同时铣 3号卧式铣床
5 铣D斜面 4号卧式铣床
6 钻孔 钻床
7 攻丝 攻丝
8 去毛刺 手工
9 淬火 淬火设备
10 电镀 电镀设备
流程的设计
锤柄的加工流程
工序号 工序 设备
1 下料 电锯
2 车端面 1号车床
3 倒角 1号车床
4 车螺纹 2号车床
5 车圆头 2号车床
6 去毛刺 手工
7 电镀 电镀设备
流程的设计
批量加工流程有什么特点：
1、机械化程度高，大多工序由机床完成；
2、有的工序可以在同一时间内进行，提高了工作效率。
在设计批量加工流程时，你认为批量加工流程可以划分为哪些环节？
——可分为锤头加工、锤柄加工两大环节，这两大环节还可分为若干道工序。
流程的设计
加工零件的基本流程：
一、工艺技术员根据图纸编写加工工艺卡（流程卡：注明了工序和每道工序的技术要求）
二、工艺卡与零件图纸一起发到各工种的工人手中，工人按图纸和工艺卡上的技术要求进行加工。
三、质量检查员按照图纸和工艺卡的技术要求进行检查，发现加工质量不合格的根据情况作出处理，或者返工，或者报废。
流程的设计
豆奶、豆腐花、豆腐制作工艺流程
流程的设计
流程设计举例：
◇ 一件可拆装家具的装配流程设计
◇ 家庭酿造米酒的流程设计或改进
◇ 室内装修流程的设计
◇ 贝壳画的制作流程设计
◇ 窗户遮阳蓬的制作流程设计
◇ ……
流程的设计
五、孔明锁制作流程的设计
流程的设计
组合状态
拆开状态
流程的设计
1、 思考制作的流程
思考：下面的构件该如何制作，请说明你的流程
流程的设计
2、孔明锁构件的制作流程框图
画线
锯
凿
完成
锉
组合检验
不合适
合适
流程的设计
制作孔明锁
制作材料：方木2x2cm，一组一根，
制作工具：锯子，锉刀，钢板尺，凿子或者
一字起，钉锤，铅笔，橡皮，砂纸
1、的材料和工具
流程的设计
2、制作要点提示
（1）、画线：钢尺、铅笔、橡皮。 要求：精确
A 、长边的中线：垂直于棱，用一面的中线延伸到四周
B、宽边的中线：平行于棱，每个面都要画
流程的设计
2cm
C、居中取２cm，四周画线垂直于棱
D、根据结构要求，标示保留面
√
√
√
√
流程的设计
（2）、锯：钢锯、垫板，要求：在线的内侧，贴近线，
不能把线锯掉，锯时锯片要垂直
贴近
标线
（3）、凿：把锯开的中间部分凿去，要求：在宽边中线前面，
凿子要垂直
中线
前面
流程的设计
（4）、挫：钢锉，要求：把锯、凿的面锉平整，尺寸修到位，
千万不要锉大了
（5）、组合测试及修正：用锉刀修改，直至能较紧密组合
流程的设计
想一想：由第一个形状变成第二个形状该 怎样做？
流程的设计
平桥中学：许绪友
