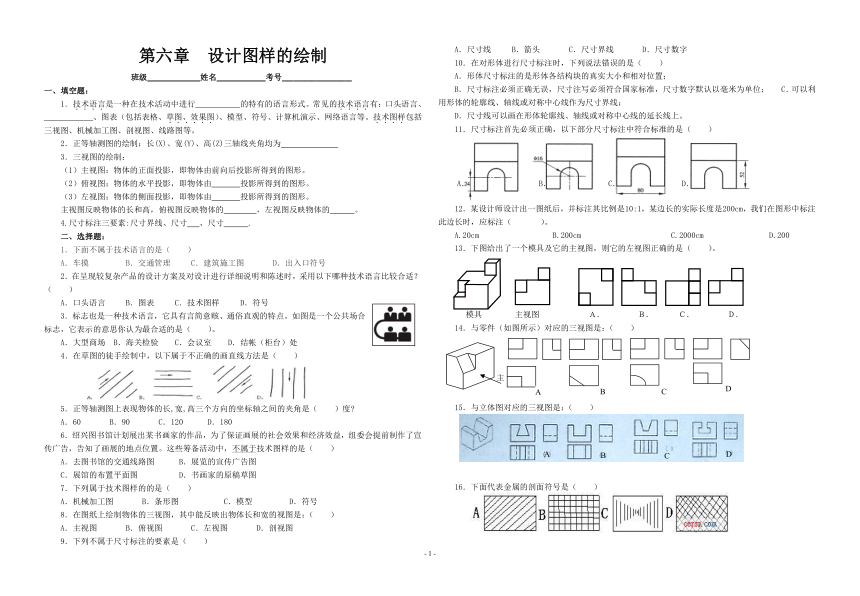

第六章、设计图样的绘制

第六章 设计图样的绘制
班级 姓名 考号____________
一、填空题：
1．技术语言是一种在技术活动中进行 的特有的语言形式。常见的技术语言有：口头语言、 、图表（包括表格、草图、效果图）、模型、符号、计算机演示、网络语言等。技术图样包括三视图、机械加工图、剖视图、线路图等。
2．正等轴测图的绘制：长(X)、宽(Y)、高(Z)三轴线夹角均为
3．三视图的绘制：
（1）主视图：物体的正面投影，即物体由前向后投影所得到的图形。
（2）俯视图：物体的水平投影，即物体由 投影所得到的图形。
（3）左视图：物体的侧面投影，即物体由 投影所得到的图形。
主视图反映物体的长和高，俯视图反映物体的 ，左视图反映物体的 。
4.尺寸标注三要素:尺寸界线、尺寸 、尺寸 .
二、选择题：
1．下面不属于技术语言的是（　　）
A．车摸 B．交通管理 C．建筑施工图 D．出入口符号
2．在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，采用以下哪种技术语言比较合适？（　　）
A．口头语言　　 B．图表　　 C．技术图样　　 D．符号
3．标志也是一种技术语言，它具有言简意赅、通俗直观的特点。如图是一个公共场合标志，它表示的意思你认为最合适的是（　　）。
A．大型商场 B．海关检验 C．会议室 D．结帐（柜台）处
4．在草图的徒手绘制中，以下属于不正确的画直线方法是（　　）
5．正等轴测图上表现物体的长,宽,高三个方向的坐标轴之间的夹角是（　　）度
A．60 B．90 C．120 D．180
6．绍兴图书馆计划展出某书画家的作品，为了保证画展的社会效果和经济效益，组委会提前制作了宣传广告，告知了画展的地点位置。这些筹备活动中，不属于技术图样的是（　　）
A．去图书馆的交通线路图 B．展览的宣传广告图
C．展馆的布置平面图 D．书画家的原稿草图
7．下列属于技术图样的的是（　　）
A．机械加工图 B．条形图 C．模型 D．符号
8．在图纸上绘制物体的三视图，其中能反映出物体长和宽的视图是：（ ）
A．主视图 B．俯视图 C．左视图 D．剖视图
9．下列不属于尺寸标注的要素是（　　）
A．尺寸线 B．箭头 C．尺寸界线 D．尺寸数字
10．在对形体进行尺寸标注时，下列说法错误的是（　　）
A．形体尺寸标注的是形体各结构块的真实大小和相对位置；
B．尺寸标注必须正确无误，尺寸注写必须符合国家标准，尺寸数字默认以毫米为单位； C．可以利用形体的轮廓线、轴线或对称中心线作为尺寸界线；
D．尺寸线可以画在形体轮廓线、轴线或对称中心线的延长线上。
11．尺寸标注首先必须正确，以下部分尺寸标注中符合标准的是（　　）
12．某设计师设计出一图纸后，并标注其比例是10:1，某边长的实际长度是200cm，我们在图形中标注此边长时，应标注（ ）。
A.20cm B.200cm C.2000cm D.200
13．下图给出了一个模具及它的主视图，则它的左视图正确的是（　　）。
14．与零件（如图所示）对应的三视图是：（ ）
15．与立体图对应的三视图是：（　　）
16．下面代表金属的剖面符号是（　　）
17．下列技术图样中，相对比较符合机械加工图要求的是：（ ）
三、作图、分析、设计题
18．根据立体图，补齐俯视图和左视图。
19．某零件（如图所示）的主视图和俯视图如图所示，请补充左视图。
20．根据所给视图和立体图，补齐缺线，并在三视图中标注该组合体的总长、总宽、总高。尺寸从图中量取，以mm为单位取整数。
21．图书馆内使用的活动木梯的立体图及待完善的三视图如图所示。
（1）请补齐左视图和俯视图中缺少的线条。
（2）根据立体图所给尺寸，在三视图中标注出木梯对应的长、宽、高尺寸。
22．如下图所示，请补全其它视图：
23．下图是小锤的正等轴侧图，请补全俯视图，并画出它的左视图。
A． 　　　　B． C． D．
模具 主视图 　Ａ． 　Ｂ． Ｃ． Ｄ．
主视
A
B
C
D
A
B
C
D
D
C
B
A
主视图
俯视图
零件图
250
