(共54张PPT)
第六章 设计图样的绘制
第一节 设计表现图

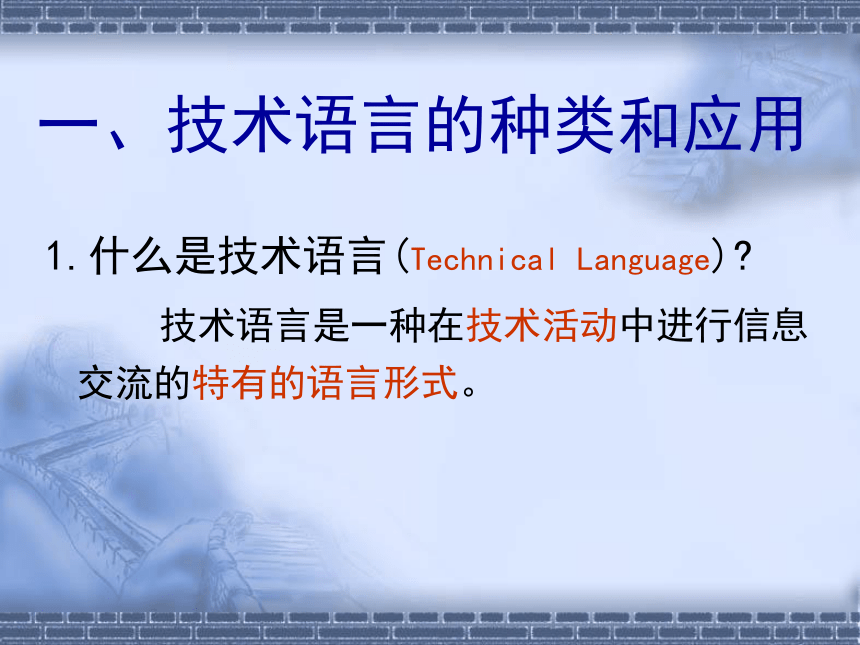

一、技术语言的种类和应用
1.什么是技术语言(Technical Language)
技术语言是一种在技术活动中进行信息交流的特有的语言形式。
2.技术语言的种类
一、技术语言的种类和应用
机械加工图
1）图样
建筑施工图
2.技术语言的种类
一、技术语言的种类和应用
1）图样

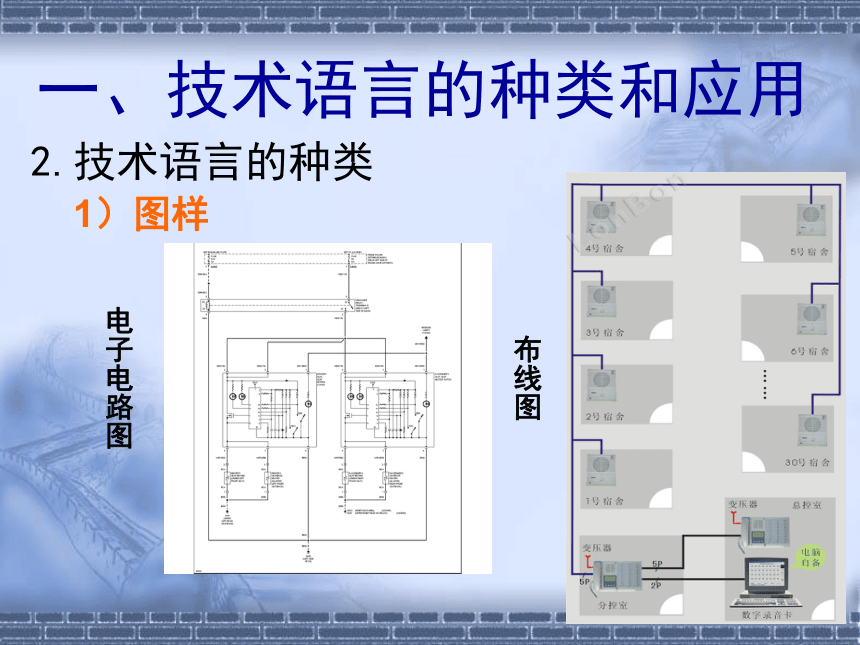

电子电路图
布线图
2.技术语言的种类
一、技术语言的种类和应用
1）图样

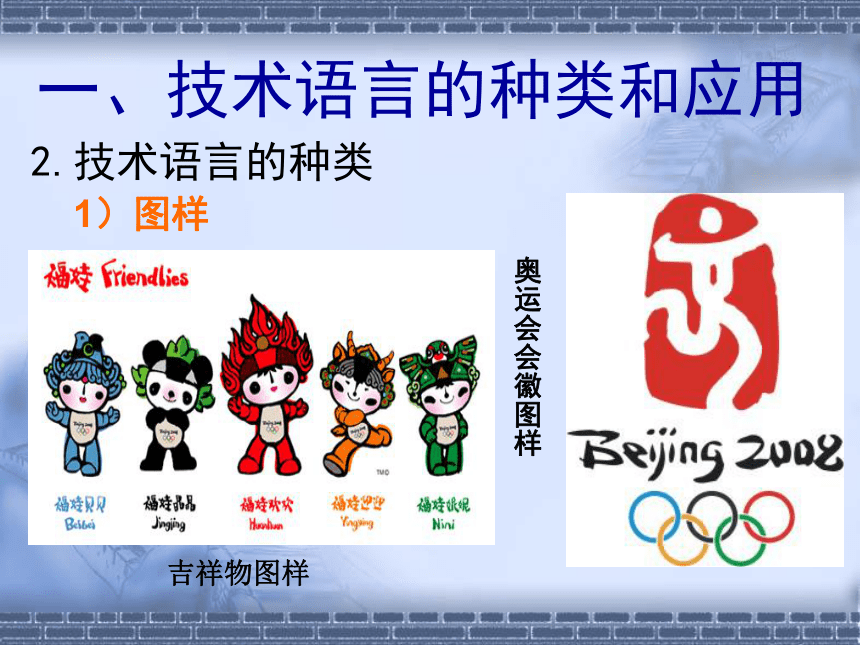

奥运会会徽图样
吉祥物图样

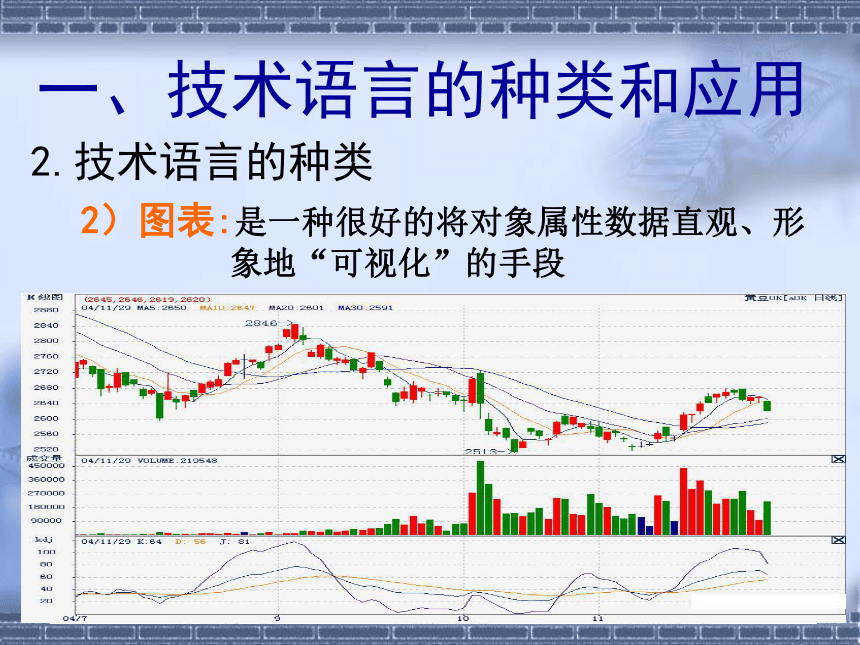

2）图表:是一种很好的将对象属性数据直观、形
象地“可视化”的手段
2.技术语言的种类
一、技术语言的种类和应用
2）图表
2.技术语言的种类
一、技术语言的种类和应用

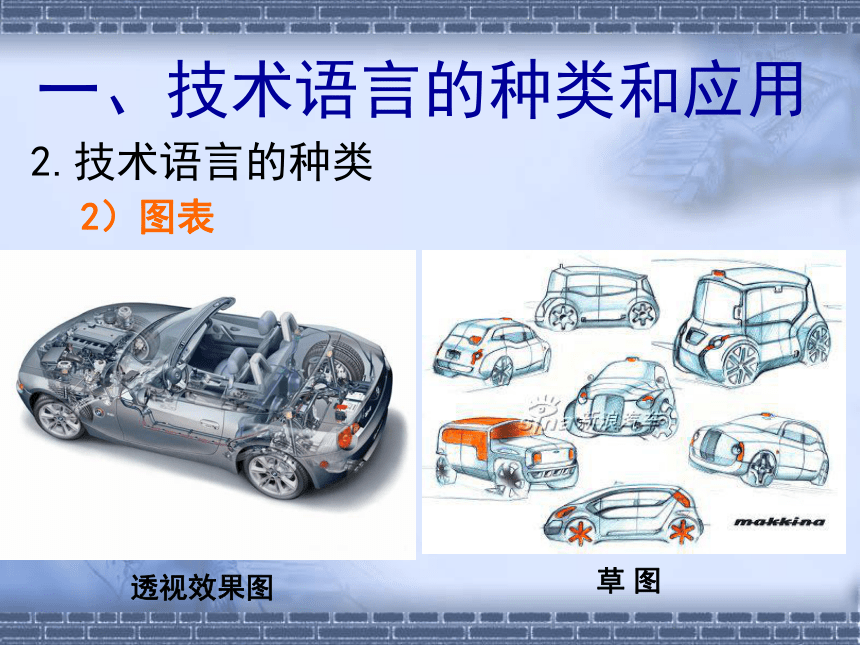

透视效果图
草 图
2.技术语言的种类
一、技术语言的种类和应用
3）模 型
2.技术语言的种类
一、技术语言的种类和应用

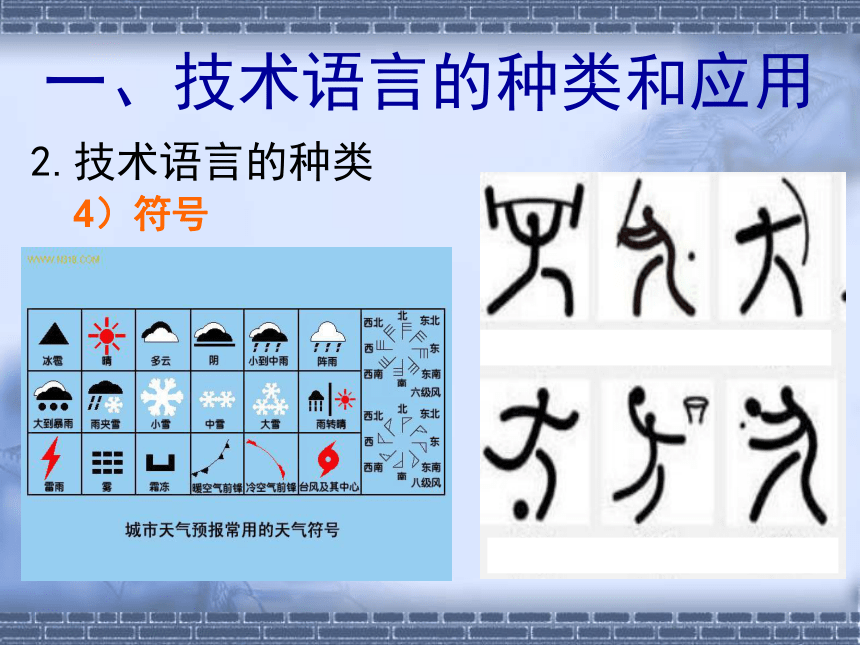

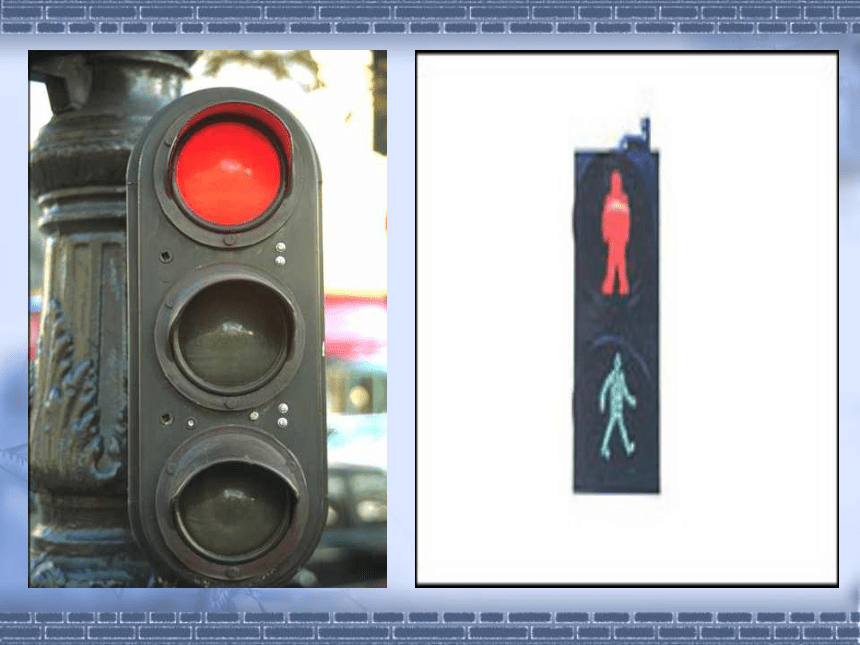

4）符号
2.技术语言的种类
一、技术语言的种类和应用

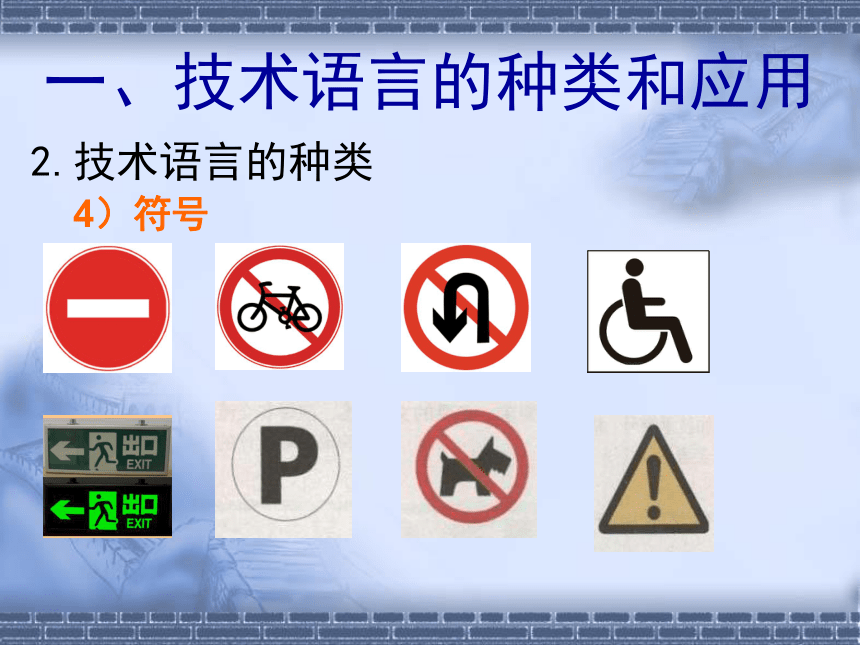

4）符号
2.技术语言的种类
一、技术语言的种类和应用

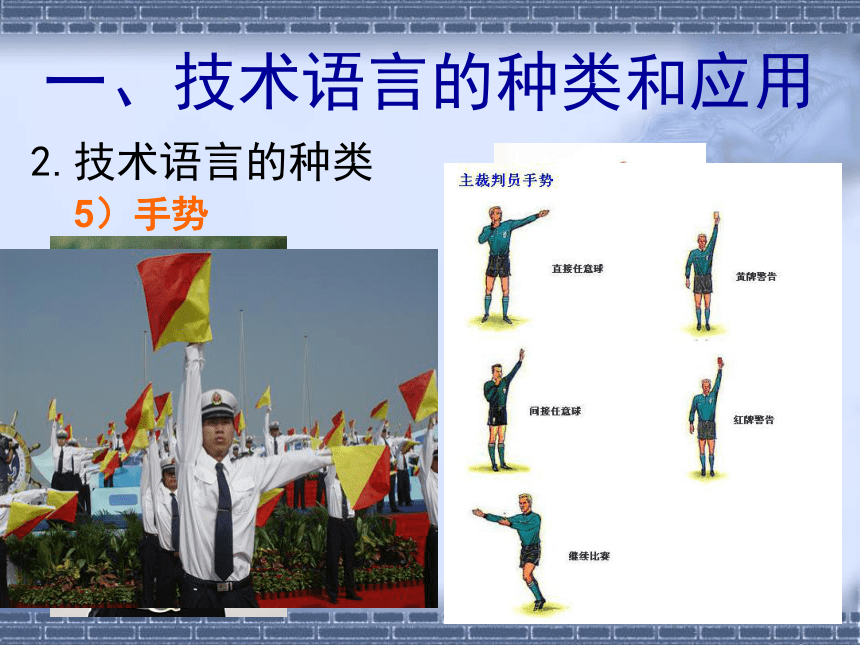

5）手势
2.技术语言的种类
一、技术语言的种类和应用
6）计算机程序语言
2.技术语言的种类
一、技术语言的种类和应用
7）其他技术语言
口头语言、
计算机演示等等
马上行动 P.110
技术语言种类 举例
图样
图表
模型
符号
……
机械加工图、建筑施工图、装潢布线图、电子电路图……。
零件规格表、设计草图、设计效果图……。
车模、房模、航模……。
交通管理符号、公共场所使用的符号（出入口符号等）……。
技术语言的分类
按专业分类
计算机程序语言
工程图学语言
交通管理语言
……
依据人的感觉分类
依据视觉形式分类
视觉语言
听觉语言
触觉语言
图形符号语言
文字符号语言
灯光信号语言
技术语言的特点
1. 言简意赅，简单明确。让人“一看就明白”。
2. 形象、直观，通俗易懂。这主要是对交通标志和符号的要求。对工程图纸的识读还是需要经过专门的学习才能看懂的。
3. 规范、统一。在使用范围内，必须要统一和规范，不然就起不到交流、表达、沟通的目的。
技术语言 种类 适用范围及特点
口头语言
图 样
图 表
计算机演示、网络语言
(生动形象、灵活、开放)适用于远程交流
非正式、即时交流
呈现复杂产品的设计方案和对设计进行详细说明（规范、直观、准确）
呈现构思方案、比较方案
马上行动
请说出适合以下技术活动所用的技术语言
1.详细说明神州飞船的结构
2. 指导学生对电路进行连接
3.考场示意学生保持安静
4.比较黄池中学历年高考升学率
5.提醒人禁止在加油站吸烟
6.破解“熊猫烧香”病毒
模型
图样
手势
图表
符号
计算机程序语言
二、 草图的绘制
1. 设计表现的基础
(1)徒手绘图:
第一步:掌握正确的握笔姿势
第二步:徒手画线练习
第三步:提高对笔的控制能力
(2)网格徒手图:
要领: 与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格的小格来确定物体的比例。
基本图形的画法
（1）画圆
“正等测圆”的画法类似，只是把画“正方形”改为画“菱形”而已
（2）画圆柱体
①画两个正等测圆
②用两条平行线连接两个正等测圆
（3）画立方体
①画正等测正方形（两条虚线）
②确定立方体的高，画四角垂线（内侧垂线为虚线）
③画一个平行于底面的正等测正方形
（4）画锥体
①画两条与水平面成30°角的射线
②画一条垂线
③连接线（内侧为虚线）
直线与曲线的连接
2.草图的分类
草图也叫方案草图或设计速写。 根据所处的设计阶段的不同，草图可分为构思草图和设计草图。 设问：构思草图是什么？设计草图是什么？
草图的分类
构思草图
设计草图
：是以具体图形把想法表现出来
：是经过整理、选择、修改、和完善的草图
3.草图绘制的步骤
从感性认识上升到理性的认识，用文字的方法把草图的绘制表达出来。
一、选用合适的笔来画图（2H铅笔）
二、在方格纸上按照构思好的设计方案，画出产品的外观比例关系。
三、在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。
四、画产品的中间调子，注意色彩过渡自然。
二 三 四
五、细致描画产品的亮部及高光部位。
六、描绘产品放置平面上的阴影，突出形体的体积感和质量感。
五
六
请在白纸上用构思草图的形式绘制2款台灯草图
效果图：是一种还没有实现的构思，所以不是用相机能够拍摄到的
三、 透视效果图的识读
效果图更能真实地表现产品的式样、材质和空间效果。
从效果图上注意把握产品的形态、功能和特征，了解产品的外观上的实际比例关系和色彩搭配及材质感。
2012年伦敦奥运会场馆效果图
四、 正等轴测图
正等轴测图：是一种可以表现物体三维结构特征的图形 .
采用这种投影图可以表现最初的设计思想.我们可以在产品的设计说明书、广告宣传单上发现这种投影图的踪迹。
正等轴测图的作图方法是什么？
X
Y
Z
30度
30度
X
Y
Z
120度
120度
120度
o
X
Y
Z
P.117 例图
第二步: 画圆的外切菱形
第三步: 确定四个圆心和半径
第四步: 分别画出四段彼此相切的圆弧
●
●
●
●
2
4
3
1
d
d
d
11
31
●
●
41
21
●
●
第一步: 在视图中画圆的外切正方形
（以水平圆为例）
X
Y
Y1
X1
A
B
C
D
A1
B1
C1
D1
圆的正等轴测图的绘制
小结与 参考
§1.图样：这是工程技术中最常见的一种表达、交流的工具。 §2.图表：通常用于统计数据的表达，常见的有表格、柱状坐标式图 表、饼性图表等。 §3.模型：一般用于建筑物、建筑群的表示。地理、军事上用的沙盘模型等 §4.符号、标志：在交通、广告上用的很多，在工程图纸上也有规定的标志、符号来表示一些特殊的要求。 §5.声音：如号音、汽笛、喇叭等在表达某些特殊的信息时发出的声音。 §6.手语和旗语：在交通、航海方面用于指挥、交流和工、沟通。 §7.口头语言：有的技术活动，如技术讲座、教学等，主要是用口头语言来表达和交流。 §8.程序语言：它是以计算机为载体，进行交流和表达的工具。 §9.计算机演示：以计算机为载体，用多种媒体进行交流和表达的工具。 §10.书面文字语言：各种技术文件，都需要用到书面文字语言。
