流程与设计复习课件

(共26张PPT)
苏教版通用技术必修1
临海市回浦中学 蒋伟亮

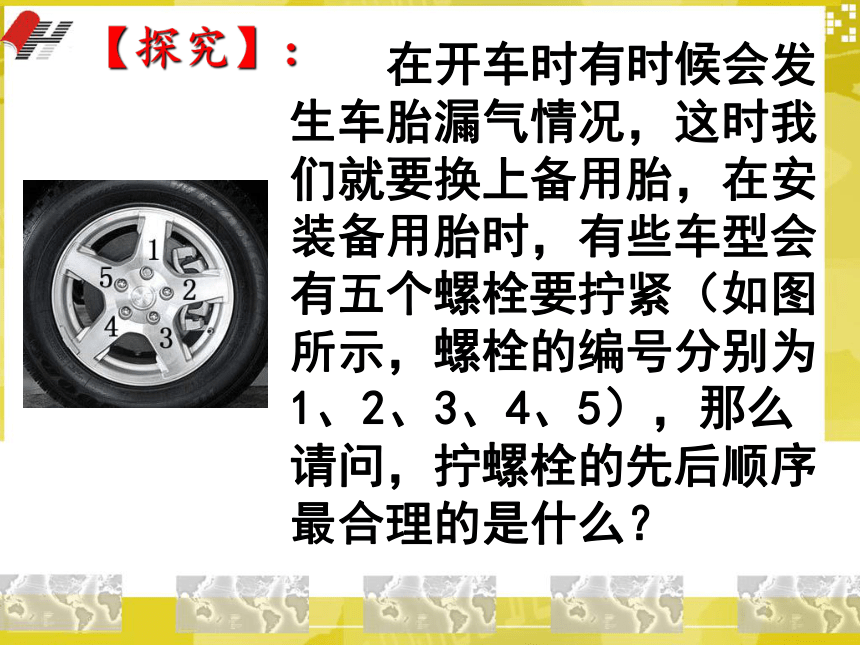

在开车时有时候会发生车胎漏气情况，这时我们就要换上备用胎，在安装备用胎时，有些车型会有五个螺栓要拧紧（如图所示，螺栓的编号分别为1、2、3、4、5），那么请问，拧螺栓的先后顺序最合理的是什么？

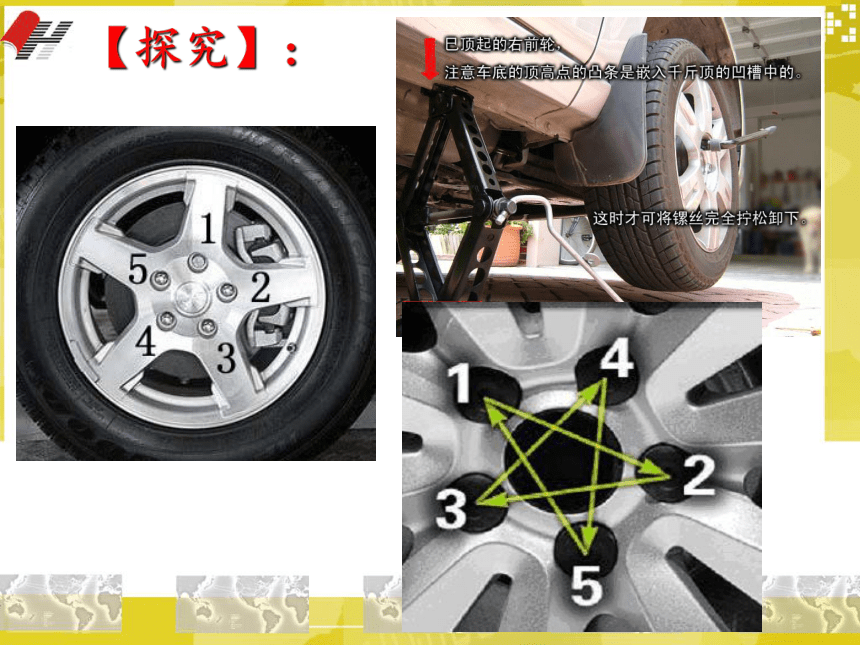

【探究】：
【探究】：
◎流程、时序、环节Ⅰ
流程：是一项活动或一系列连续有规律的事项或行为进行的程序。任何流程都反映一定的时序，体现出一定的环节。
环节：我们把完成某一个具体目标、组成某项生产或某个活动过程的若干阶段或小的过程称为环节，它是一个相对的概念。

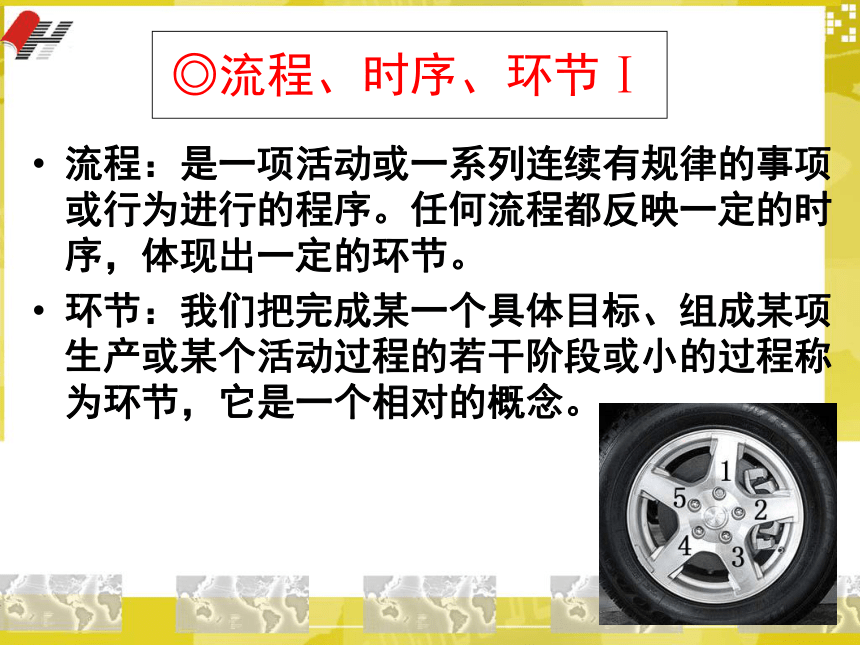

◎流程、时序、环节Ⅰ
流程：是一项活动或一系列连续有规律的事项或行为进行的程序。任何流程都反映一定的时序，体现出一定的环节。
环节：我们把完成某一个具体目标、组成某项生产或某个活动过程的若干阶段或小的过程称为环节，它是一个相对的概念。
时序：时间上的先后顺序。有些步
骤之间的时序是可以颠倒的，有些
步骤之间的时序是不可颠倒的。
【例】

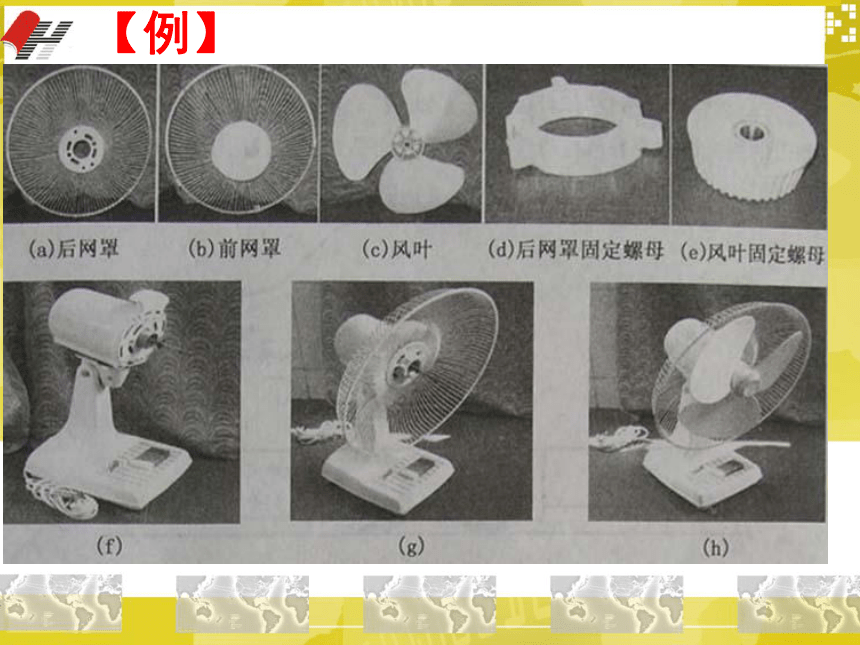

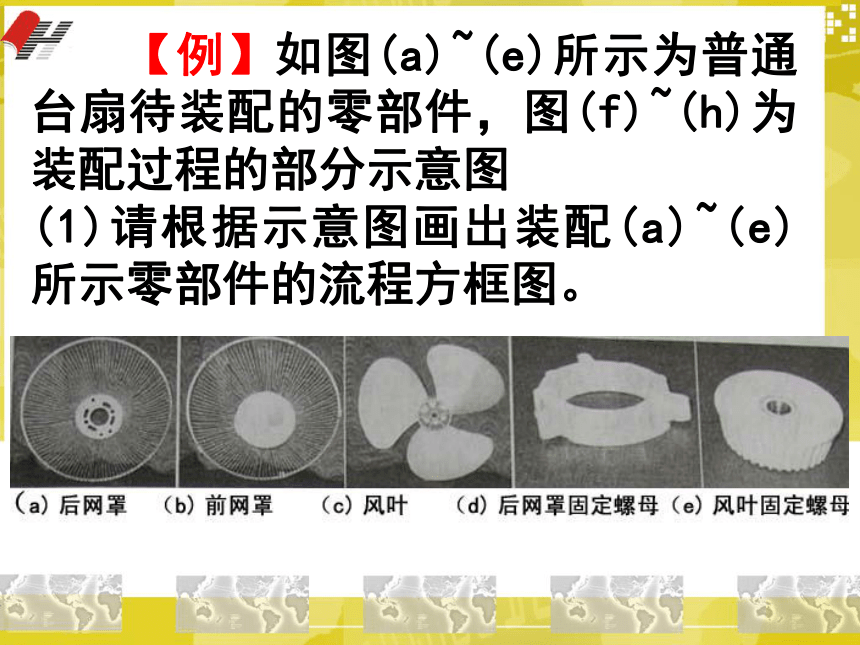

【例】如图(a)~(e)所示为普通台扇待装配的零部件，图(f)~(h)为装配过程的部分示意图
(1)请根据示意图画出装配(a)~(e)所示零部件的流程方框图。

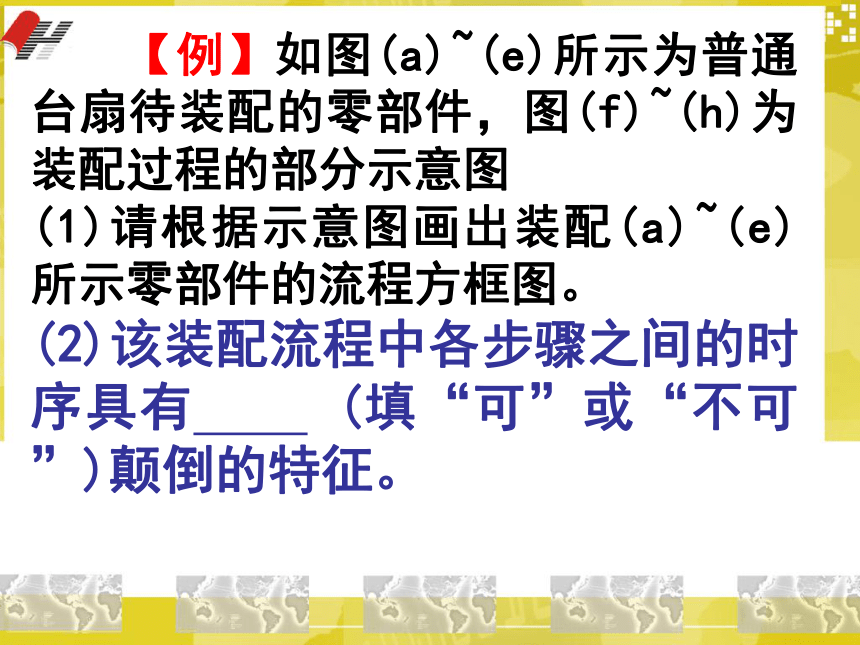

【例】如图(a)~(e)所示为普通台扇待装配的零部件，图(f)~(h)为装配过程的部分示意图
(1)请根据示意图画出装配(a)~(e)所示零部件的流程方框图。
(2)该装配流程中各步骤之间的时序具有 (填“可”或“不可”)颠倒的特征。

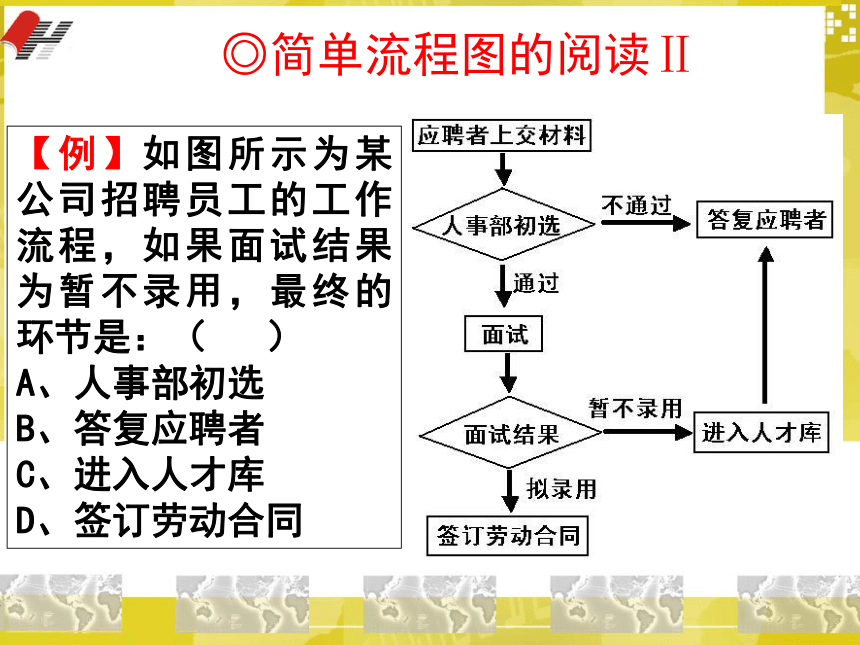

【例】如图所示为某公司招聘员工的工作流程，如果面试结果为暂不录用，最终的环节是：（ ）
A、人事部初选
B、答复应聘者
C、进入人才库
D、签订劳动合同
◎简单流程图的阅读Ⅱ
如图所示是某网站公司的网站建设流程，按照公司设计的这个流程，公司制作好的模板上传测试时，如果客户
审核不
理想，
那最终
的环节
是：
变式训练
A、修改 B、付尾款，交付源码进入维护阶段C、重新制作模板上传测试 D、取消合同
变式训练
◎流程设计应考虑的因素 Ⅰ
设计一个流程首先应明确流程要实现的具体目标。
流程设计的基本因素主要有材料、工艺、设备、人员、资金和环境等。
◎简单流程的设计方案
及流程图绘制 Ⅱ
◎简单流程的设计方案
【例】小王在锯割操作中折断了锯条，现在要换新锯条。正确的流程是：（ ）
A、旋松螺母→取下断锯条→旋紧螺母→安上新锯条
B、取下断锯条→旋松螺母→安上新锯条→旋紧螺母
C、旋紧螺母→取下断锯条→安上新锯条→旋松螺母
D、旋紧螺母→取下断锯条→旋松螺母→安上新锯条
【变式训练】 周艳同学准备用木材制作一个简易小书架（如图所示），该书架有两个支撑托架和一块搁板组成，周艳设计的制作流
程如下图，请补充
漏写的环节。
如图所示的铝质零件，加工半圆通槽时，需要以下环节：①划线②锉削③锯割④钻孔，请分析该半圆通槽的加工工艺，回答以下问题：
（1）合理的加工流程为___(在___处填写序号)
（2）需要用到的划线工具是_____(在___处填写三种工具名称)
◎流程设计与工艺结合题型
加工一个如图所示的零件（2孔为螺纹孔），材料为钢材，要求表面耐磨防锈。加工过程需要以下4个环节：①锯割和锉削，②下料和划线，③钻孔和攻丝，④淬火和电镀。正确的加工流程是：
A、① ② ③ ④B、② ① ③ ④C、① ④ ② ③D、② ① ④ ③
【变式训练1】
在一块大木板上取材，制作如图所示的家具面板，其加工流程相对比较合理的是：
【变式训练2】
常见的加工流程
（1）、金属材料加工：
下料→划线→锯割→锉削→组装→装饰
工具：划针、钢直尺（角尺）、样冲、小铁锤、手锯、锉刀、台钻、电焊机等
（2）、木质材料加工：
下料→划线→锯割→刨平→组装→装饰
工具：木工尺、木工铅笔、木工锯、木工刨、凿子、羊角锤等
认识流程
流程设计
流程、时序、环节Ⅰ
金属工艺流程和木工工艺流程
简单流程图的阅读Ⅱ
流程设计应考虑的因素Ⅰ
简单流程的设计方案Ⅱ
简单流程图的绘制Ⅱ
小结
流程优化
流程设计综合题型
