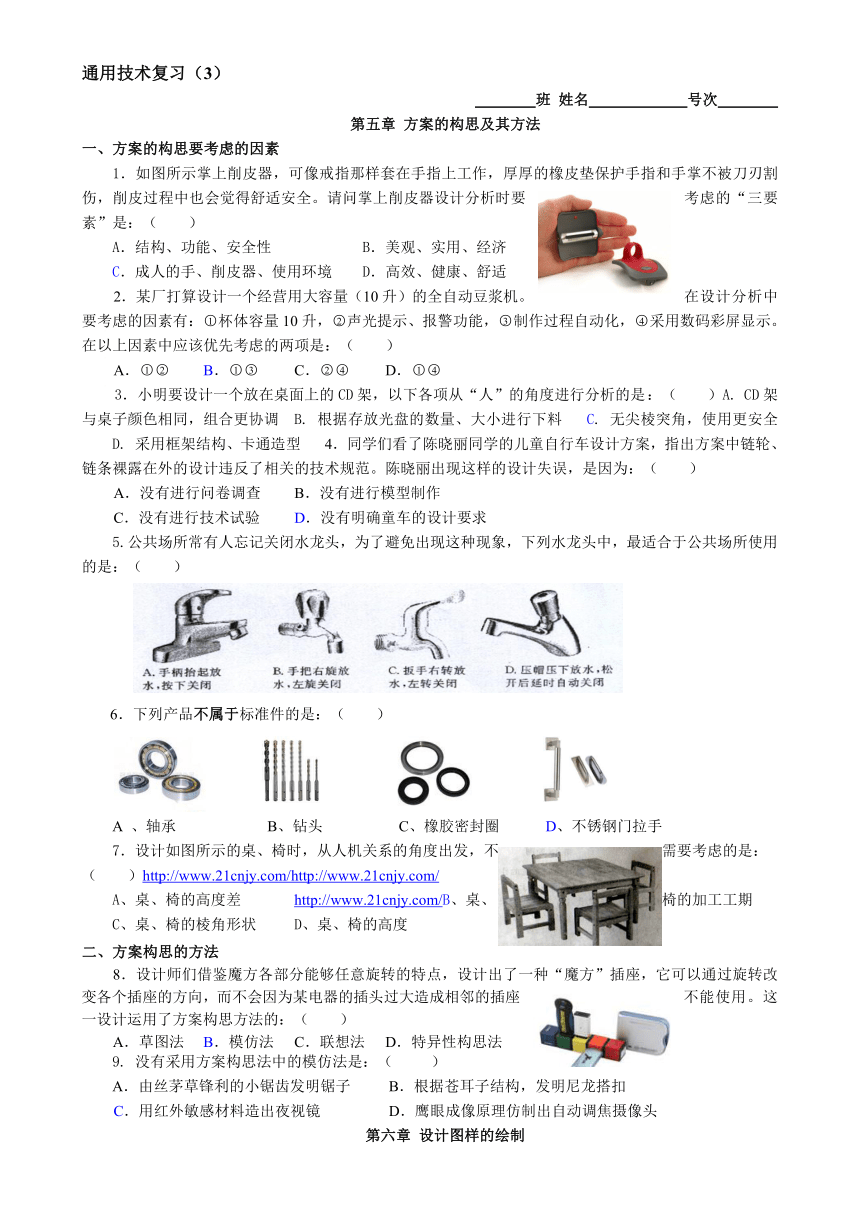

通用技术复习（3）
班 姓名 号次
第五章 方案的构思及其方法
一、方案的构思要考虑的因素
1．如图所示掌上削皮器，可像戒指那样套在手指上工作，厚厚的橡皮垫保护手指和手掌不被刀刃割伤，削皮过程中也会觉得舒适安全。请问掌上削皮器设计分析时要考虑的“三要素”是：（ ）
A．结构、功能、安全性 B．美观、实用、经济
C．成人的手、削皮器、使用环境 D．高效、健康、舒适
2．某厂打算设计一个经营用大容量（10升）的全自动豆浆机。在设计分析中要考虑的因素有：杯体容量10升，声光提示、报警功能，制作过程自动化，采用数码彩屏显示。在以上因素中应该优先考虑的两项是：（ ）
A． B． C． D．
3．小明要设计一个放在桌面上的CD架，以下各项从“人”的角度进行分析的是：（ ）A. CD架与桌子颜色相同，组合更协调 B. 根据存放光盘的数量、大小进行下料 C. 无尖棱突角，使用更安全 D. 采用框架结构、卡通造型 4．同学们看了陈晓丽同学的儿童自行车设计方案，指出方案中链轮、链条裸露在外的设计违反了相关的技术规范。陈晓丽出现这样的设计失误，是因为：（ ）
A．没有进行问卷调查 B．没有进行模型制作
C．没有进行技术试验 D．没有明确童车的设计要求
5.公共场所常有人忘记关闭水龙头，为了避免出现这种现象，下列水龙头中，最适合于公共场所使用的是：（ ）
6．下列产品不属于标准件的是：（ ）
A 、轴承 B、钻头 C、橡胶密封圈 D、不锈钢门拉手
7．设计如图所示的桌、椅时，从人机关系的角度出发，不需要考虑的是：（ ）http://www.21cnjy.com/ ( http: / / www.21cnjy.com / " \o "点击查看原图" \t "_blank )http://www.21cnjy.com/ ( http: / / www.21cnjy.com / " \o "点击查看原图" \t "_blank )
A、桌、椅的高度差 http://www.21cnjy.com/ ( http: / / www.21cnjy.com / " \o "点击查看原图" \t "_blank )B、桌、椅的加工工期
C、桌、椅的棱角形状 D、桌、椅的高度
二、方案构思的方法
8．设计师们借鉴魔方各部分能够任意旋转的特点，设计出了一种“魔方”插座，它可以通过旋转改变各个插座的方向，而不会因为某电器的插头过大造成相邻的插座不能使用。这一设计运用了方案构思方法的：（ ）
A．草图法 B．模仿法 C．联想法 D．特异性构思法
9. 没有采用方案构思法中的模仿法是：（ ）
A．由丝茅草锋利的小锯齿发明锯子 B．根据苍耳子结构，发明尼龙搭扣
C．用红外敏感材料造出夜视镜 D．鹰眼成像原理仿制出自动调焦摄像头

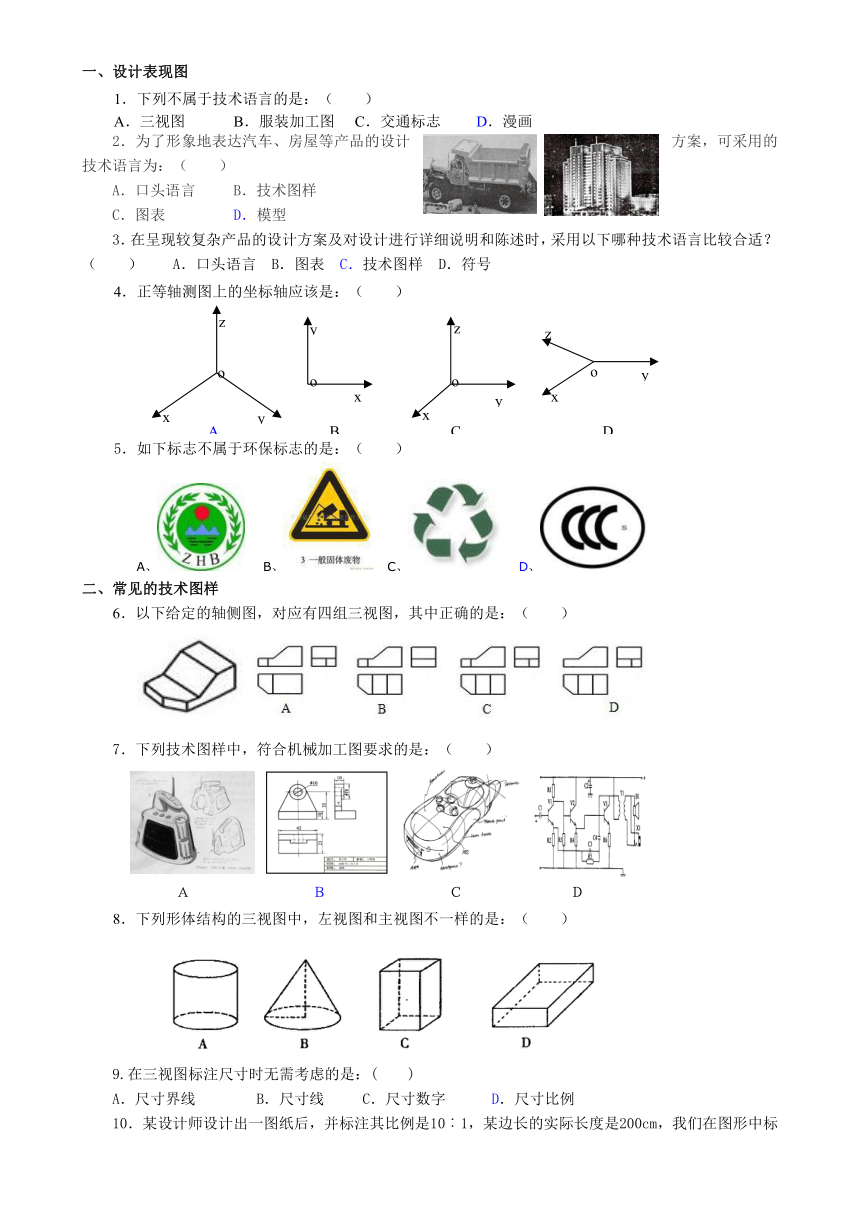

第六章 设计图样的绘制
一、设计表现图
1．下列不属于技术语言的是：（ ）
A．三视图 B．服装加工图 C．交通标志 D．漫画
2．为了形象地表达汽车、房屋等产品的设计方案，可采用的技术语言为：（ ）
A．口头语言 B．技术图样
C．图表 D．模型
3．在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，采用以下哪种技术语言比较合适？（ ） A．口头语言 B．图表 C．技术图样 D．符号
4．正等轴测图上的坐标轴应该是：（ ）
5．如下标志不属于环保标志的是：（ ）
A、 B、 C、 D、
二、常见的技术图样
6．以下给定的轴侧图，对应有四组三视图，其中正确的是：（ ）
7．下列技术图样中，符合机械加工图要求的是：（ ）
8．下列形体结构的三视图中，左视图和主视图不一样的是：（ ）
9.在三视图标注尺寸时无需考虑的是：( )
A．尺寸界线 B．尺寸线 C．尺寸数字 D．尺寸比例
10．某设计师设计出一图纸后，并标注其比例是10︰1，某边长的实际长度是200cm，我们在图形中标注此边长时，应标注：（ ）。
A.20cm B.200cm C.2000cm D.200
11．以下尺寸标注错误的是：（ ）
12．通用技术课上，王老师要求同学们设计并制作一盏学生用的台灯。王凯同学设计了如图所示的方案。下列对该设计的分析恰当的是：（ ）
A．设计是一种创新，应该不受任何限制 B．该设计充分考虑到市场需求
C．设计时要强调多功能，功能越多越好
D．该设计反映王凯同学没有明确设计台灯的某些限制条件
13．上图所示是王凯同学的折叠式小书桌设计方案，从该方案中我们可以知道：（ ）
A．小书桌的长度为300mm B．小书桌的桌面角度无法调节
C．桌面的支架可用来放教科书 D．小书桌的桌脚无法调节
14．等边角钢由相互垂直的两个面组成，在其加工图中，从垂直面上圆孔中心到两个面交线的垂直距离是：（ ）
A．18
B．12
C．60
D．30
15．王凯同学在学了“常见的技术图样”后，画出了自家桌子的技术图样（如上图所示）。请根据图样，在下面填上相应的内容。
（1）王凯同学所画的技术图样属于：（ ）
A．二视图 B．三视图 C．剖视图 D．轴测图
（2）桌面为 形，其尺寸为 ；支撑柱为 体，高度为 。
16．根据立体图，补齐三视图中所缺的图线。
17．根据所给的形体和主视图画出左视图并补全俯视图。
第五章：
1．C B C D D
6．D B B C
第六章：
1．D D C A D
6．C B D D B
11．C D C D B
16．根据立体图，补齐三视图中所缺的图线。
17．根据所给的形体和主视图画出左视图并补全俯视图。
A B C D
z
z
z
x
x
x
x
y
y
y
y
o
o
o
o
Ａ Ｂ Ｃ Ｄ
Ф20
40
50
A B C D
