通用技术复习（7）
班 姓名 号次
第四单元 控制与设计
一、控制的手段和应用
1．控制系统中属于自动控制系统的是：（ ）
A．按钮开关控制 B．普通自来水龙头 C．花房恒温控制 D．汽车驾驶
2．在我们的日常生活中，有很多人工控制和自动控制现象，下列选项中全过程都是人工控制的是：（ ）
①摇动辘轳提取井水②电梯的上下运行控制③农用灌溉抽水机抽水的控制④用气筒给自行车轮胎充气⑤驾驶汽车⑥普通自来水龙头
A．①②④ B．②③⑤ C．①④⑤⑥ D．③④⑤
3．普通家用自行车的刹车控制是属于：（ ）
A．机械控制 B．气动控制 C．液压控制 D．电子控制
二、控制系统的工作过程与方式
4．汽车安全气囊控制系统的工用过程是：传感器检测到汽车碰撞信号，经诊断模块判定和处理后，触发气体发生器给气囊充气。该控制系统的被控对象是：（ ）
A．被气囊保护的人 B．气囊 C．诊断模块 D．气体发生器
5．我们学校的电铃自动控制系统是属于哪种控制系统？被控对象是什么？（ ）
A．开环、电铃 B．闭环、电铃
C．开环、铃声 D．闭环、铃声
6．小明发现学校路灯有时由于没有及时关闭而浪费用电，为此他设计了一个控制方案，能够在天亮时关闭，天暗后打开。该控制系统应该属于：（ ）
A．自动控制的闭环控制系统 B．自动控制的开环控制系统
C．手动控制的闭环控制系统 D．手动控制的开环控制系统
7．我们把银行、宾馆的自动门说成是开环控制，其原因是：（ ）
A．它的主要设置是检测到人员以后会打开，才叫做“开”环控制；
B．打开动作后的控制过程不再需要检测装置来参与控制过程；
C．功能单一的控制系统叫开环控制； D．价格便宜的控制系统叫开环控制。
8．如图为家用抽水马桶的水箱水位控制示意图，为了降低家用抽水马桶水箱水位的高度，可采取的措施是http://www.21cnjy.com/ ( http: / / www.21cnjy.com / " \o "点击查看原图" \t "_blank )：（ ）
A．增大进水流量
B．减少进水流量
C．调节降低浮球的位置
D．调节升高浮球的位置

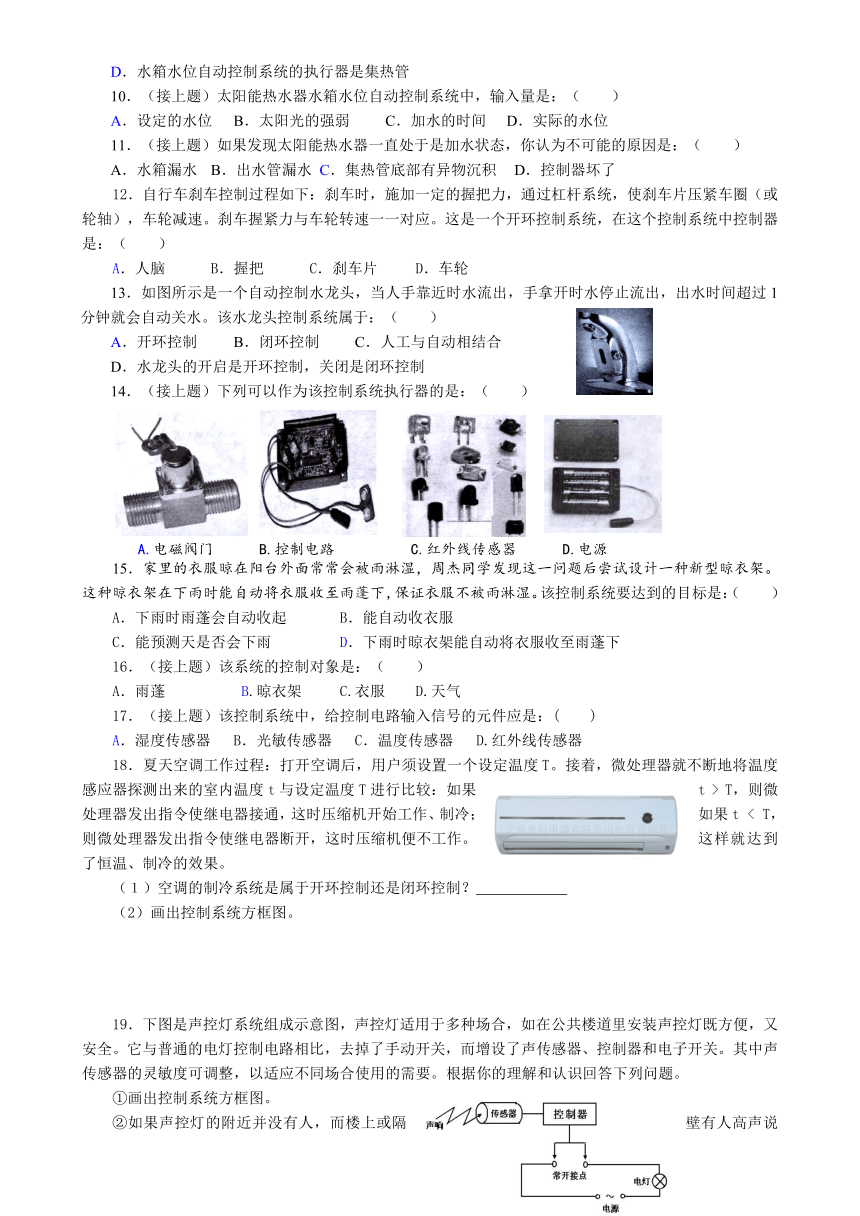

9．太阳能热水器是利用太阳的能量将水加热的装置，由集热管、水箱、支架及相关附件组成。太阳能热水器水箱一般都带有水位自动控制系统，当水箱水位低于设定的水位，能够自动加水。请回答：对于太阳能热水器，下列说法错误的是：（ ）
A．体现了人们利用技术造福人类
B．其设计符合可持续发展原则
C．水箱水位自动控制系统的控制对象是水箱（水箱里的水）
D．水箱水位自动控制系统的执行器是集热管
10．（接上题）太阳能热水器水箱水位自动控制系统中，输入量是：（ ）
A．设定的水位 B．太阳光的强弱 C．加水的时间 D．实际的水位
11．（接上题）如果发现太阳能热水器一直处于是加水状态，你认为不可能的原因是：（ ）
A．水箱漏水 B．出水管漏水 C．集热管底部有异物沉积 D．控制器坏了
12．自行车刹车控制过程如下：刹车时，施加一定的握把力，通过杠杆系统，使刹车片压紧车圈（或轮轴），车轮减速。刹车握紧力与车轮转速一一对应。这是一个开环控制系统，在这个控制系统中控制器是：（ ）
A．人脑 B．握把 C．刹车片 D．车轮
13．如图所示是一个自动控制水龙头，当人手靠近时水流出，手拿开时水停止流出，出水时间超过1分钟就会自动关水。该水龙头控制系统属于：（ ）
A．开环控制 B．闭环控制 C．人工与自动相结合
D．水龙头的开启是开环控制，关闭是闭环控制
14．（接上题）下列可以作为该控制系统执行器的是：（ ）
15．家里的衣服晾在阳台外面常常会被雨淋湿，周杰同学发现这一问题后尝试设计一种新型晾衣架。这种晾衣架在下雨时能自动将衣服收至雨蓬下，保证衣服不被雨淋湿。该控制系统要达到的目标是：（ ）
A．下雨时雨蓬会自动收起 B．能自动收衣服
C．能预测天是否会下雨 D．下雨时晾衣架能自动将衣服收至雨蓬下
16．（接上题）该系统的控制对象是：（ ）
A．雨蓬 B.晾衣架 C.衣服 D.天气
17．（接上题）该控制系统中，给控制电路输入信号的元件应是：( )
A．湿度传感器 B．光敏传感器 C．温度传感器 D.红外线传感器
18．夏天空调工作过程：打开空调后，用户须设置一个设定温度T。接着，微处理器就不断地将温度感应器探测出来的室内温度t与设定温度T进行比较：如果t > T，则微处理器发出指令使继电器接通，这时压缩机开始工作、制冷；如果t < T，则微处理器发出指令使继电器断开，这时压缩机便不工作。这样就达到了恒温、制冷的效果。
（１）空调的制冷系统是属于开环控制还是闭环控制？
（2）画出控制系统方框图。
19．下图是声控灯系统组成示意图，声控灯适用于多种场合，如在公共楼道里安装声控灯既方便，又安全。它与普通的电灯控制电路相比，去掉了手动开关，而增设了声传感器、控制器和电子开关。其中声传感器的灵敏度可调整，以适应不同场合使用的需要。根据你的理解和认识回答下列问题。
①画出控制系统方框图。
②如果声控灯的附近并没有人，而楼上或隔壁有人高声说话或以动作发出声响，灵敏度高的声控灯也会应声而亮。为避免这种情况你有什么好办法？（可在原图上补画一些装置）
20．图中是一个能够报警的输液装置。其中输液报警器由弹簧、带触点的金属片A、金属片B、报警器等组成。请回答：
（1）铁架台上的横杆与支撑杆之间采用的是刚连接还是铰连接？要使该装置保持稳定，对于底座支撑面的大小有何要求？ 、
（2）简述输液报警器是如何在输液瓶中的药水接近打完时发出报警声的？
（3）该系统的整体功能是什么？ ；任意换一根劲度系数不同的弹簧，是否会影响整体功能的实现？ 。
三、控制系统的干扰与反馈
21．家用压力锅的压力控制系统是闭环控制系统，完成下列方框图并说出干扰因素（两点）：
、
22．右图是小明设计的一款机器人，工作原理是通过检测场地预设路线的光值来控制机器人行走。影响该机器人沿预设路线行走的因素有：（ ）
A．室内温度 B．室内湿度 C．室内光的强弱 D．室内声音
23．冰箱在恒温控制工作过程中，会受下列因素影响而使其温度发生改变：①开关冰箱门，②电源电压不稳，③有人在冰箱边烤火，④箱内温控器失灵，其中属于温度控制系统中的干扰因素的是：（ ）
A．①②③④ B．①②③ C．①②④ D．①③④
24．冰箱的温控系统采用闭环控制，为了进一步提高其抗干扰性能，设计中采取的措施：（ ）
A．增加反馈环节 B．提高压缩机制冷量
C．提高箱体隔热性能 D．说明书上建议用户将冰箱远离其他家用电器放置
25．下列选项中不属于黑箱方法的是：（ ）
A．国际象棋中的人机对弈 B．用万用表去测试一段电路是否断路
C．通过拍打西瓜表面来判断西瓜成熟情况 D．中医看病的“望闻问切”
26．使用者虽然不一定懂得电视机内部的构造和机理，却知道按哪个开关打开它，调整哪些开关可以得到清晰稳定的画面效果，判断什么情况下大概出了什么故障等等。这是什么方法的一种具体应用。（ ）
A、功能模拟法 B、黑箱方法 C、反馈方法 D、控制方法
27．在人体温度系统中，皮肤相当于：（ ）
Ａ．控制器 Ｂ．传感器 Ｃ．执行器 Ｄ．驱动器
28．目前在机器人足球比赛中，足球机器人通过自身的摄像系统拍摄现场图像，分析双方球员的位置、运动方向以及与球门的距离和角度等信息，然后决定下一步的行动。下列说法正确的是：（ ）
① 足球机器人具有图像数据的获取、分析能力
② 足球机器人的研制采用了人工智能技术
③ 足球机器人具有人的智能 ④ 足球机器人既有逻辑判断能力．又有形象思维能力
A．①② B．①③ C．②④ D．③④
复习（7） 第四单元 控制与设计
1．C C A B A
6．B B C D A
11．C A A A D
16．B A / / /
21．/ C B C A
26．B B A
7．下图是声控灯系统组成示意图，
A.电磁阀门 B.控制电路 C.红外线传感器 D.电源
重锤
安全阀
控制器
（重锤）
执行器
（ ）
被控对象
（ ）
被控量
（ ）
给定量
（设定压力）
检测装置
（ ）
控制量
（出汽量）
比较器
控制电路
常开触点
灯泡
电灯亮
声音信号
闭合
红外信号
热传感器
