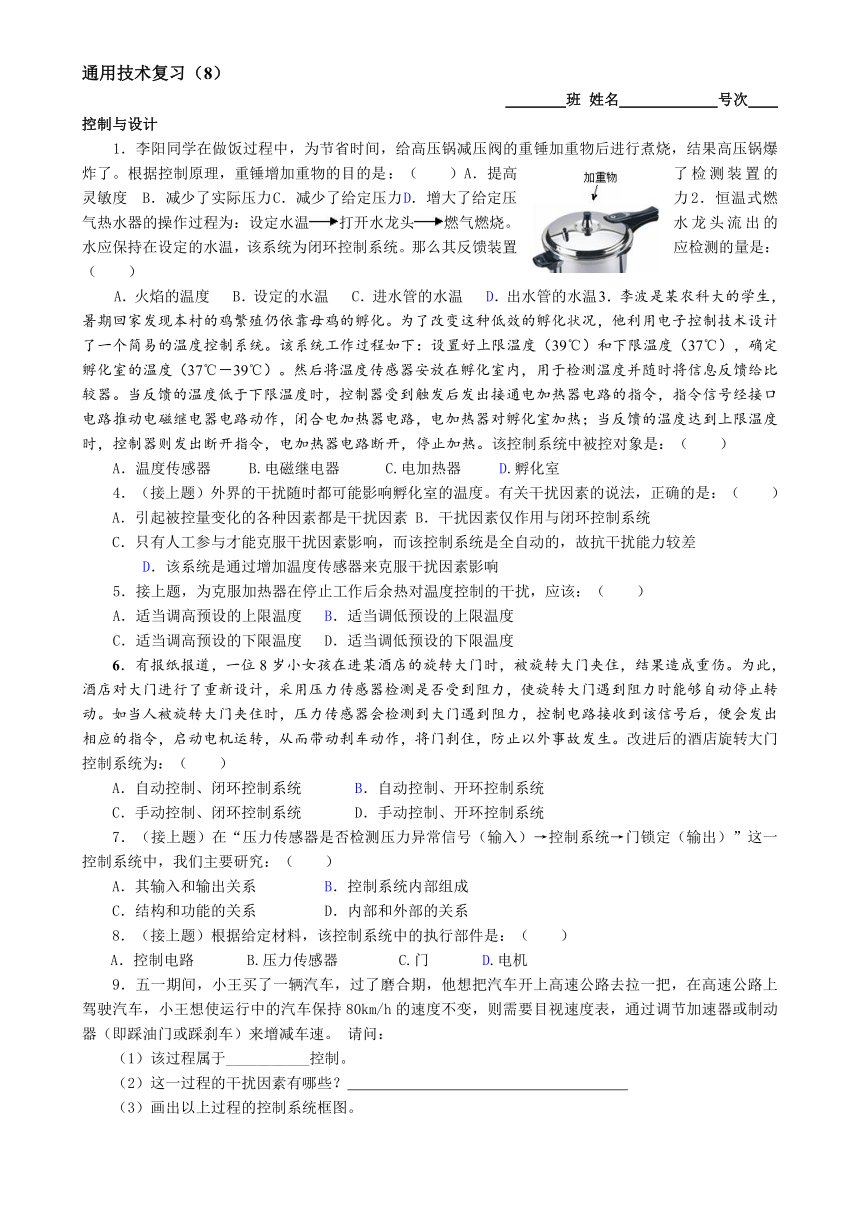

通用技术复习（8）
班 姓名 号次
控制与设计
1．李阳同学在做饭过程中，为节省时间，给高压锅减压阀的重锤加重物后进行煮烧，结果高压锅爆炸了。根据控制原理，重锤增加重物的目的是：（ ）A．提高了检测装置的灵敏度 B．减少了实际压力C．减少了给定压力D．增大了给定压力2．恒温式燃气热水器的操作过程为：设定水温打开水龙头燃气燃烧。水龙头流出的水应保持在设定的水温，该系统为闭环控制系统。那么其反馈装置应检测的量是：（ ）
A．火焰的温度 B．设定的水温 C．进水管的水温 D．出水管的水温3．李波是某农科大的学生，暑期回家发现本村的鸡繁殖仍依靠母鸡的孵化。为了改变这种低效的孵化状况，他利用电子控制技术设计了一个简易的温度控制系统。该系统工作过程如下：设置好上限温度（39℃）和下限温度（37℃），确定孵化室的温度（37℃－39℃）。然后将温度传感器安放在孵化室内，用于检测温度并随时将信息反馈给比较器。当反馈的温度低于下限温度时，控制器受到触发后发出接通电加热器电路的指令，指令信号经接口电路推动电磁继电器电路动作，闭合电加热器电路，电加热器对孵化室加热；当反馈的温度达到上限温度时，控制器则发出断开指令，电加热器电路断开，停止加热。该控制系统中被控对象是：（ ）
A．温度传感器 B.电磁继电器 C.电加热器 D.孵化室
4．（接上题）外界的干扰随时都可能影响孵化室的温度。有关干扰因素的说法，正确的是：（ ）
A．引起被控量变化的各种因素都是干扰因素 B．干扰因素仅作用与闭环控制系统
C．只有人工参与才能克服干扰因素影响，而该控制系统是全自动的，故抗干扰能力较差 D．该系统是通过增加温度传感器来克服干扰因素影响
5．接上题，为克服加热器在停止工作后余热对温度控制的干扰，应该：（ ）
A．适当调高预设的上限温度 B．适当调低预设的上限温度
C．适当调高预设的下限温度 D．适当调低预设的下限温度
6．有报纸报道，一位8岁小女孩在进某酒店的旋转大门时，被旋转大门夹住，结果造成重伤。为此，酒店对大门进行了重新设计，采用压力传感器检测是否受到阻力，使旋转大门遇到阻力时能够自动停止转动。如当人被旋转大门夹住时，压力传感器会检测到大门遇到阻力，控制电路接收到该信号后，便会发出相应的指令，启动电机运转，从而带动刹车动作，将门刹住，防止以外事故发生。改进后的酒店旋转大门控制系统为：（ ）
A．自动控制、闭环控制系统 B．自动控制、开环控制系统
C．手动控制、闭环控制系统 D．手动控制、开环控制系统
7．（接上题）在“压力传感器是否检测压力异常信号（输入）→控制系统→门锁定（输出）”这一控制系统中，我们主要研究：（ ）
A．其输入和输出关系 B．控制系统内部组成
C．结构和功能的关系 D．内部和外部的关系
8．（接上题）根据给定材料，该控制系统中的执行部件是：（ ）
A．控制电路 B.压力传感器 C.门 D.电机
9．五一期间，小王买了一辆汽车，过了磨合期，他想把汽车开上高速公路去拉一把，在高速公路上驾驶汽车，小王想使运行中的汽车保持80km/h的速度不变，则需要目视速度表，通过调节加速器或制动器（即踩油门或踩刹车）来增减车速。 请问：
（1）该过程属于___________控制。
（2）这一过程的干扰因素有哪些？
（3）画出以上过程的控制系统框图。

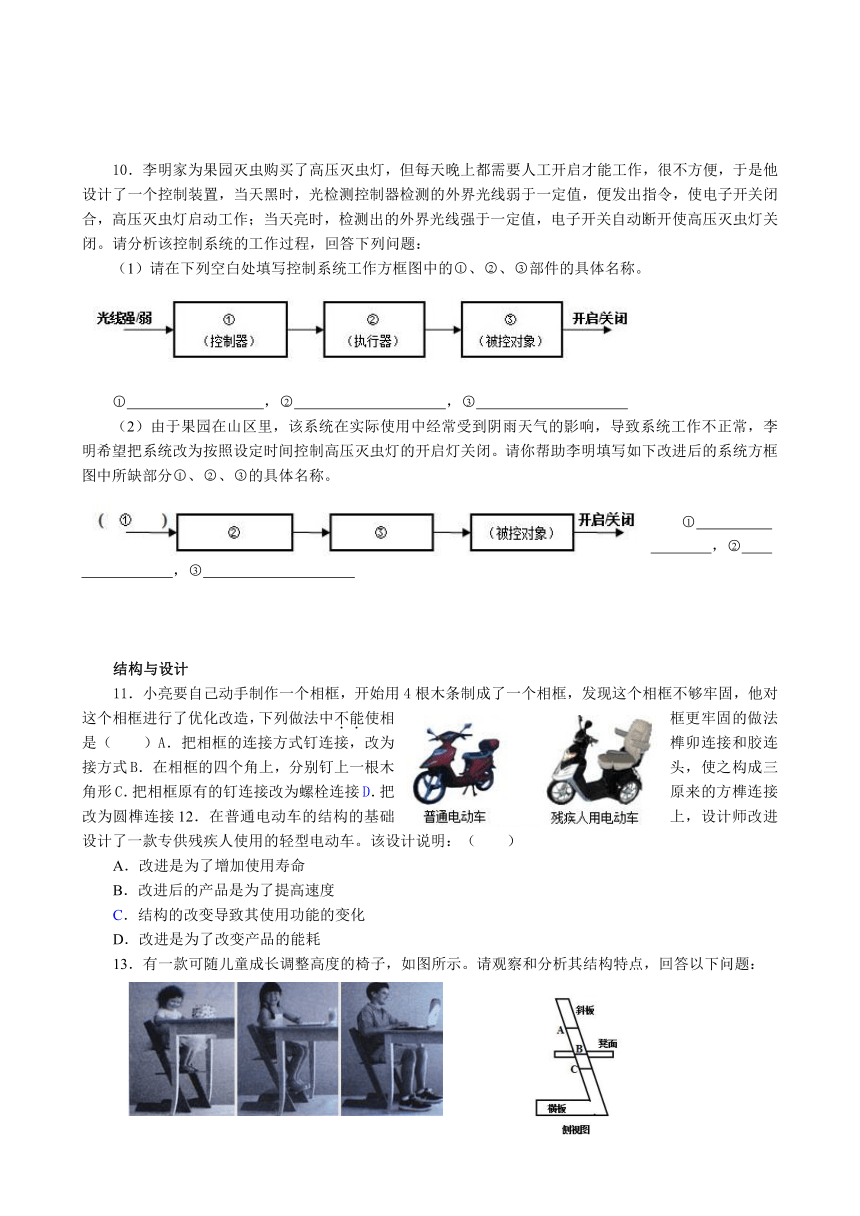

10．李明家为果园灭虫购买了高压灭虫灯，但每天晚上都需要人工开启才能工作，很不方便，于是他设计了一个控制装置，当天黑时，光检测控制器检测的外界光线弱于一定值，便发出指令，使电子开关闭合，高压灭虫灯启动工作；当天亮时，检测出的外界光线强于一定值，电子开关自动断开使高压灭虫灯关闭。请分析该控制系统的工作过程，回答下列问题：
（1）请在下列空白处填写控制系统工作方框图中的、、部件的具体名称。
， ，
（2）由于果园在山区里，该系统在实际使用中经常受到阴雨天气的影响，导致系统工作不正常，李明希望把系统改为按照设定时间控制高压灭虫灯的开启灯关闭。请你帮助李明填写如下改进后的系统方框图中所缺部分、、的具体名称。
， ，
结构与设计
11．小亮要自己动手制作一个相框，开始用4根木条制成了一个相框，发现这个相框不够牢固，他对这个相框进行了优化改造，下列做法中不能使相框更牢固的做法是（ ）A．把相框的连接方式钉连接，改为榫卯连接和胶连接方式B．在相框的四个角上，分别钉上一根木头，使之构成三角形C．把相框原有的钉连接改为螺栓连接D．把原来的方榫连接改为圆榫连接12．在普通电动车的结构的基础上，设计师改进设计了一款专供残疾人使用的轻型电动车。该设计说明：（ ）
A．改进是为了增加使用寿命
B．改进后的产品是为了提高速度
C．结构的改变导致其使用功能的变化
D．改进是为了改变产品的能耗
13．有一款可随儿童成长调整高度的椅子，如图所示。请观察和分析其结构特点，回答以下问题：
（1）当凳面分别位于A、B、C三点位置时，哪个位置椅子更稳定？
（2）椅子为木质材料，为了让凳面可随儿童成长调整高度，凳面与斜板采用下列哪种连接方式最适合？ 焊接胶接螺栓连接粘接
（3）简要说明如何提高该椅子的强度？并在侧视图中画出来。
14．如图所示是一厂家生产的泡沫塑料保温盒，表面平整光滑，保温性好，用途广泛。但很多用户反映该泡沫塑料保温盒箱体强度不足，易破裂。针对这一问题，请你根据所学的结构方面知识，给厂家提两点建议。
经典结构的欣赏
15．赵州桥是当今世界上年代最久、跨度最大的敞肩型石拱桥。下面有关赵州桥的描述中，不是从技术角度欣赏结构的是（ ）A．赵州桥的坦拱设计，使桥面平坦宽阔，方便了车辆通行。B．在大拱的两肩，砌了4个并行的小拱，实现了泄洪.省料，以及稳定桥身的目的。C．李春就地取材，选用附近州县的质地坚硬的青灰色砂石作为建桥石料。D．桥两侧的栏板上雕刻的蚣蝮，寄寓大桥不受水害，长存永安。16．如图，是中国古代建筑的屋顶结构的特色——飞檐。使得原有向下的沉重感变得轻盈，同时也扩大了采光和有利排泄雨水。欣赏古代建筑主要从技术和文化两个角度，以下说法正确的是：（ ）
A．飞檐卸掉了大型建筑的沉重感，使人感到建筑的飞动和轻快——出自技术角度的欣赏；
B．飞檐结构复杂，工艺精美，纯木材构建——出自文化角度的欣赏；
C．飞檐的曲线和房屋的直线和谐融合，兼顾承重和美观——出自文化角度的欣赏；
D．飞檐使建筑更高大宏伟，采光面积增大，排泄雨水顺畅——出自技术角度的欣赏。
17．如图所示是修缮完毕的上海外白渡桥北段桥身。外白渡桥是苏州河汇入黄浦江口的第一座钢桥，见证了上海滩百年沧桑。在修缮时，有关部门非常强调要修旧如旧。如此修缮的主要原因是：（ ）
A．该桥是框架结构 B．此地段无法架设现代桥梁
C．此地段交通的迫切需要 D．该桥具有较高文化价值
18．如图所示，这是一根固定在墙上的实心铁棒，O点可以挂置花盆等物。为了增加其最大承重，小明同学提出了A、B两种加固方案。其中，方案A、B中所有铁棒直径均为6mm。请分析这两种方案，回答下列问题：
(1)这两种方案中支架均为三角形框架结构，下列各项表述中能体现该结构特点的是 ▲ 、 ▲ 。（填写相应序号）
①与原方案相比，该结构用料省、成本低。②外形美观且稳定性好。③强度高。④支撑空间而不充满空间
(2)请设计一个试验方案，测试并比较方案A、B支架的最大承重。
试验名称：A、B支架最大承重的测试和比较
试验目的：
试验准备：5千克的重锤若干、细绳等
试验过程：
① ；
②统计重锤总重量，即为方案A中支架的最大承重；
③重复以上过程，测出方案B中支架的最大承重并比较。
这两种加固方案中，承重较大的方案是 （填“A”或“B”）
复习（8）
1．D D D D B
6．B B D / /
11．D C C / D
16．D D B
9．
13．
14．
控制器
（ ）
执行器
（ ）
被控对象
（ ）
被控量
（ ）
给定量
（ ）
检测装置
（ ）
控制量
（ ）
比较器
大脑
车轮
眼睛、
速度表
作用在刹车
片上的力
给定
车速
实际
车速
脚、加速器、制动器等
班 姓名 号次
控制与设计
1．李阳同学在做饭过程中，为节省时间，给高压锅减压阀的重锤加重物后进行煮烧，结果高压锅爆炸了。根据控制原理，重锤增加重物的目的是：（ ）A．提高了检测装置的灵敏度 B．减少了实际压力C．减少了给定压力D．增大了给定压力2．恒温式燃气热水器的操作过程为：设定水温打开水龙头燃气燃烧。水龙头流出的水应保持在设定的水温，该系统为闭环控制系统。那么其反馈装置应检测的量是：（ ）
A．火焰的温度 B．设定的水温 C．进水管的水温 D．出水管的水温3．李波是某农科大的学生，暑期回家发现本村的鸡繁殖仍依靠母鸡的孵化。为了改变这种低效的孵化状况，他利用电子控制技术设计了一个简易的温度控制系统。该系统工作过程如下：设置好上限温度（39℃）和下限温度（37℃），确定孵化室的温度（37℃－39℃）。然后将温度传感器安放在孵化室内，用于检测温度并随时将信息反馈给比较器。当反馈的温度低于下限温度时，控制器受到触发后发出接通电加热器电路的指令，指令信号经接口电路推动电磁继电器电路动作，闭合电加热器电路，电加热器对孵化室加热；当反馈的温度达到上限温度时，控制器则发出断开指令，电加热器电路断开，停止加热。该控制系统中被控对象是：（ ）
A．温度传感器 B.电磁继电器 C.电加热器 D.孵化室
4．（接上题）外界的干扰随时都可能影响孵化室的温度。有关干扰因素的说法，正确的是：（ ）
A．引起被控量变化的各种因素都是干扰因素 B．干扰因素仅作用与闭环控制系统
C．只有人工参与才能克服干扰因素影响，而该控制系统是全自动的，故抗干扰能力较差 D．该系统是通过增加温度传感器来克服干扰因素影响
5．接上题，为克服加热器在停止工作后余热对温度控制的干扰，应该：（ ）
A．适当调高预设的上限温度 B．适当调低预设的上限温度
C．适当调高预设的下限温度 D．适当调低预设的下限温度
6．有报纸报道，一位8岁小女孩在进某酒店的旋转大门时，被旋转大门夹住，结果造成重伤。为此，酒店对大门进行了重新设计，采用压力传感器检测是否受到阻力，使旋转大门遇到阻力时能够自动停止转动。如当人被旋转大门夹住时，压力传感器会检测到大门遇到阻力，控制电路接收到该信号后，便会发出相应的指令，启动电机运转，从而带动刹车动作，将门刹住，防止以外事故发生。改进后的酒店旋转大门控制系统为：（ ）
A．自动控制、闭环控制系统 B．自动控制、开环控制系统
C．手动控制、闭环控制系统 D．手动控制、开环控制系统
7．（接上题）在“压力传感器是否检测压力异常信号（输入）→控制系统→门锁定（输出）”这一控制系统中，我们主要研究：（ ）
A．其输入和输出关系 B．控制系统内部组成
C．结构和功能的关系 D．内部和外部的关系
8．（接上题）根据给定材料，该控制系统中的执行部件是：（ ）
A．控制电路 B.压力传感器 C.门 D.电机
9．五一期间，小王买了一辆汽车，过了磨合期，他想把汽车开上高速公路去拉一把，在高速公路上驾驶汽车，小王想使运行中的汽车保持80km/h的速度不变，则需要目视速度表，通过调节加速器或制动器（即踩油门或踩刹车）来增减车速。 请问：
（1）该过程属于___________控制。
（2）这一过程的干扰因素有哪些？
（3）画出以上过程的控制系统框图。
10．李明家为果园灭虫购买了高压灭虫灯，但每天晚上都需要人工开启才能工作，很不方便，于是他设计了一个控制装置，当天黑时，光检测控制器检测的外界光线弱于一定值，便发出指令，使电子开关闭合，高压灭虫灯启动工作；当天亮时，检测出的外界光线强于一定值，电子开关自动断开使高压灭虫灯关闭。请分析该控制系统的工作过程，回答下列问题：
（1）请在下列空白处填写控制系统工作方框图中的、、部件的具体名称。
， ，
（2）由于果园在山区里，该系统在实际使用中经常受到阴雨天气的影响，导致系统工作不正常，李明希望把系统改为按照设定时间控制高压灭虫灯的开启灯关闭。请你帮助李明填写如下改进后的系统方框图中所缺部分、、的具体名称。
， ，
结构与设计
11．小亮要自己动手制作一个相框，开始用4根木条制成了一个相框，发现这个相框不够牢固，他对这个相框进行了优化改造，下列做法中不能使相框更牢固的做法是（ ）A．把相框的连接方式钉连接，改为榫卯连接和胶连接方式B．在相框的四个角上，分别钉上一根木头，使之构成三角形C．把相框原有的钉连接改为螺栓连接D．把原来的方榫连接改为圆榫连接12．在普通电动车的结构的基础上，设计师改进设计了一款专供残疾人使用的轻型电动车。该设计说明：（ ）
A．改进是为了增加使用寿命
B．改进后的产品是为了提高速度
C．结构的改变导致其使用功能的变化
D．改进是为了改变产品的能耗
13．有一款可随儿童成长调整高度的椅子，如图所示。请观察和分析其结构特点，回答以下问题：
（1）当凳面分别位于A、B、C三点位置时，哪个位置椅子更稳定？
（2）椅子为木质材料，为了让凳面可随儿童成长调整高度，凳面与斜板采用下列哪种连接方式最适合？ 焊接胶接螺栓连接粘接
（3）简要说明如何提高该椅子的强度？并在侧视图中画出来。
14．如图所示是一厂家生产的泡沫塑料保温盒，表面平整光滑，保温性好，用途广泛。但很多用户反映该泡沫塑料保温盒箱体强度不足，易破裂。针对这一问题，请你根据所学的结构方面知识，给厂家提两点建议。
经典结构的欣赏
15．赵州桥是当今世界上年代最久、跨度最大的敞肩型石拱桥。下面有关赵州桥的描述中，不是从技术角度欣赏结构的是（ ）A．赵州桥的坦拱设计，使桥面平坦宽阔，方便了车辆通行。B．在大拱的两肩，砌了4个并行的小拱，实现了泄洪.省料，以及稳定桥身的目的。C．李春就地取材，选用附近州县的质地坚硬的青灰色砂石作为建桥石料。D．桥两侧的栏板上雕刻的蚣蝮，寄寓大桥不受水害，长存永安。16．如图，是中国古代建筑的屋顶结构的特色——飞檐。使得原有向下的沉重感变得轻盈，同时也扩大了采光和有利排泄雨水。欣赏古代建筑主要从技术和文化两个角度，以下说法正确的是：（ ）
A．飞檐卸掉了大型建筑的沉重感，使人感到建筑的飞动和轻快——出自技术角度的欣赏；
B．飞檐结构复杂，工艺精美，纯木材构建——出自文化角度的欣赏；
C．飞檐的曲线和房屋的直线和谐融合，兼顾承重和美观——出自文化角度的欣赏；
D．飞檐使建筑更高大宏伟，采光面积增大，排泄雨水顺畅——出自技术角度的欣赏。
17．如图所示是修缮完毕的上海外白渡桥北段桥身。外白渡桥是苏州河汇入黄浦江口的第一座钢桥，见证了上海滩百年沧桑。在修缮时，有关部门非常强调要修旧如旧。如此修缮的主要原因是：（ ）
A．该桥是框架结构 B．此地段无法架设现代桥梁
C．此地段交通的迫切需要 D．该桥具有较高文化价值
18．如图所示，这是一根固定在墙上的实心铁棒，O点可以挂置花盆等物。为了增加其最大承重，小明同学提出了A、B两种加固方案。其中，方案A、B中所有铁棒直径均为6mm。请分析这两种方案，回答下列问题：
(1)这两种方案中支架均为三角形框架结构，下列各项表述中能体现该结构特点的是 ▲ 、 ▲ 。（填写相应序号）
①与原方案相比，该结构用料省、成本低。②外形美观且稳定性好。③强度高。④支撑空间而不充满空间
(2)请设计一个试验方案，测试并比较方案A、B支架的最大承重。
试验名称：A、B支架最大承重的测试和比较
试验目的：
试验准备：5千克的重锤若干、细绳等
试验过程：
① ；
②统计重锤总重量，即为方案A中支架的最大承重；
③重复以上过程，测出方案B中支架的最大承重并比较。
这两种加固方案中，承重较大的方案是 （填“A”或“B”）
复习（8）
1．D D D D B
6．B B D / /
11．D C C / D
16．D D B
9．
13．
14．
控制器
（ ）
执行器
（ ）
被控对象
（ ）
被控量
（ ）
给定量
（ ）
检测装置
（ ）
控制量
（ ）
比较器
大脑
车轮
眼睛、
速度表
作用在刹车
片上的力
给定
车速
实际
车速
脚、加速器、制动器等
