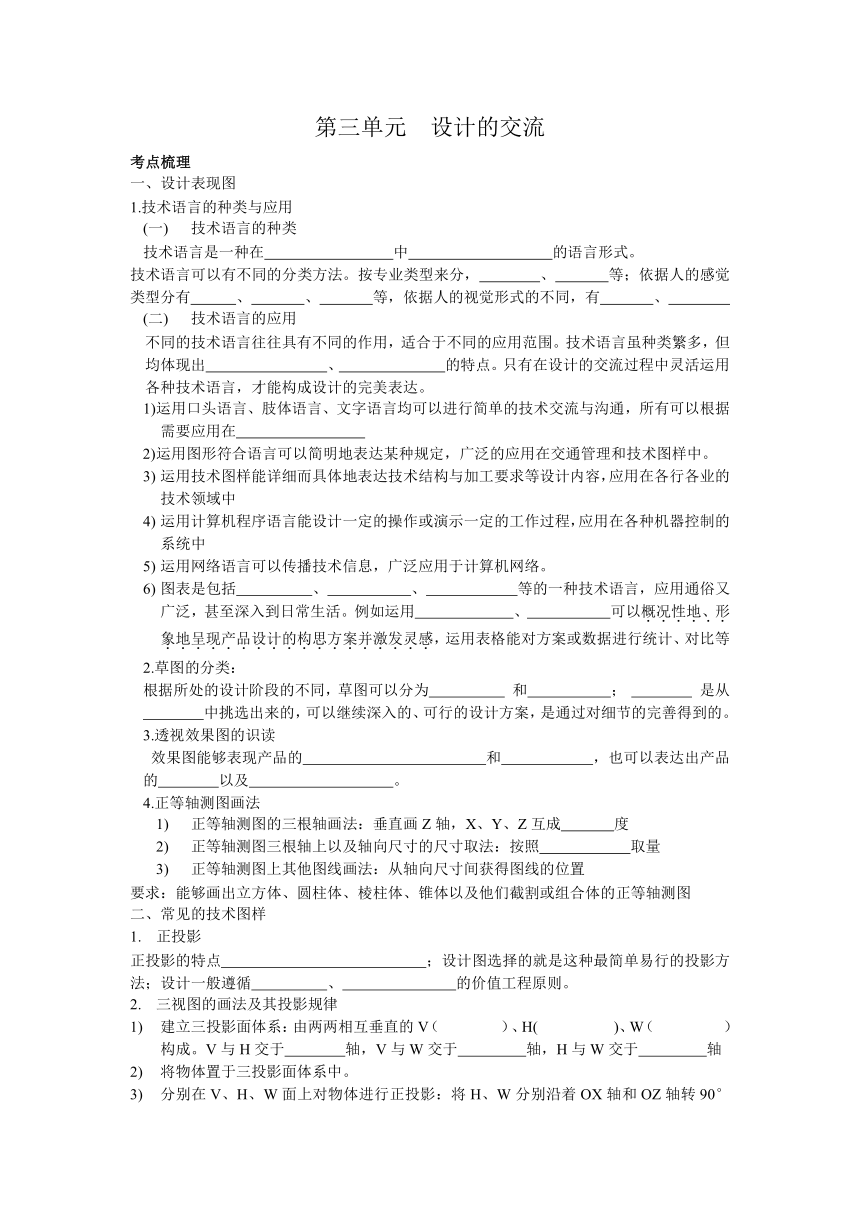

第三单元 设计的交流
考点梳理
设计表现图
1.技术语言的种类与应用
技术语言的种类
技术语言是一种在 中 的语言形式。
技术语言可以有不同的分类方法。按专业类型来分， 、 等；依据人的感觉类型分有 、 、 等，依据人的视觉形式的不同，有 、
技术语言的应用
不同的技术语言往往具有不同的作用，适合于不同的应用范围。技术语言虽种类繁多，但均体现出 、 的特点。只有在设计的交流过程中灵活运用各种技术语言，才能构成设计的完美表达。
运用口头语言、肢体语言、文字语言均可以进行简单的技术交流与沟通，所有可以根据需要应用在
运用图形符合语言可以简明地表达某种规定，广泛的应用在交通管理和技术图样中。
运用技术图样能详细而具体地表达技术结构与加工要求等设计内容，应用在各行各业的技术领域中
运用计算机程序语言能设计一定的操作或演示一定的工作过程，应用在各种机器控制的系统中
运用网络语言可以传播技术信息，广泛应用于计算机网络。
图表是包括 、 、 等的一种技术语言，应用通俗又广泛，甚至深入到日常生活。例如运用 、 可以概况性地、形象地呈现产品设计的构思方案并激发灵感，运用表格能对方案或数据进行统计、对比等
2.草图的分类：
根据所处的设计阶段的不同，草图可以分为 和 ； 是从
中挑选出来的，可以继续深入的、可行的设计方案，是通过对细节的完善得到的。
3.透视效果图的识读
效果图能够表现产品的 和 ，也可以表达出产品的 以及 。
4.正等轴测图画法
正等轴测图的三根轴画法：垂直画Z轴，X、Y、Z互成 度
正等轴测图三根轴上以及轴向尺寸的尺寸取法：按照 取量
正等轴测图上其他图线画法：从轴向尺寸间获得图线的位置
要求：能够画出立方体、圆柱体、棱柱体、锥体以及他们截割或组合体的正等轴测图
常见的技术图样
正投影
正投影的特点 ；设计图选择的就是这种最简单易行的投影方法；设计一般遵循 、 的价值工程原则。
三视图的画法及其投影规律
建立三投影面体系：由两两相互垂直的V（ ）、H( )、W（ ）构成。V与H交于 轴，V与W交于 轴，H与W交于 轴
将物体置于三投影面体系中。

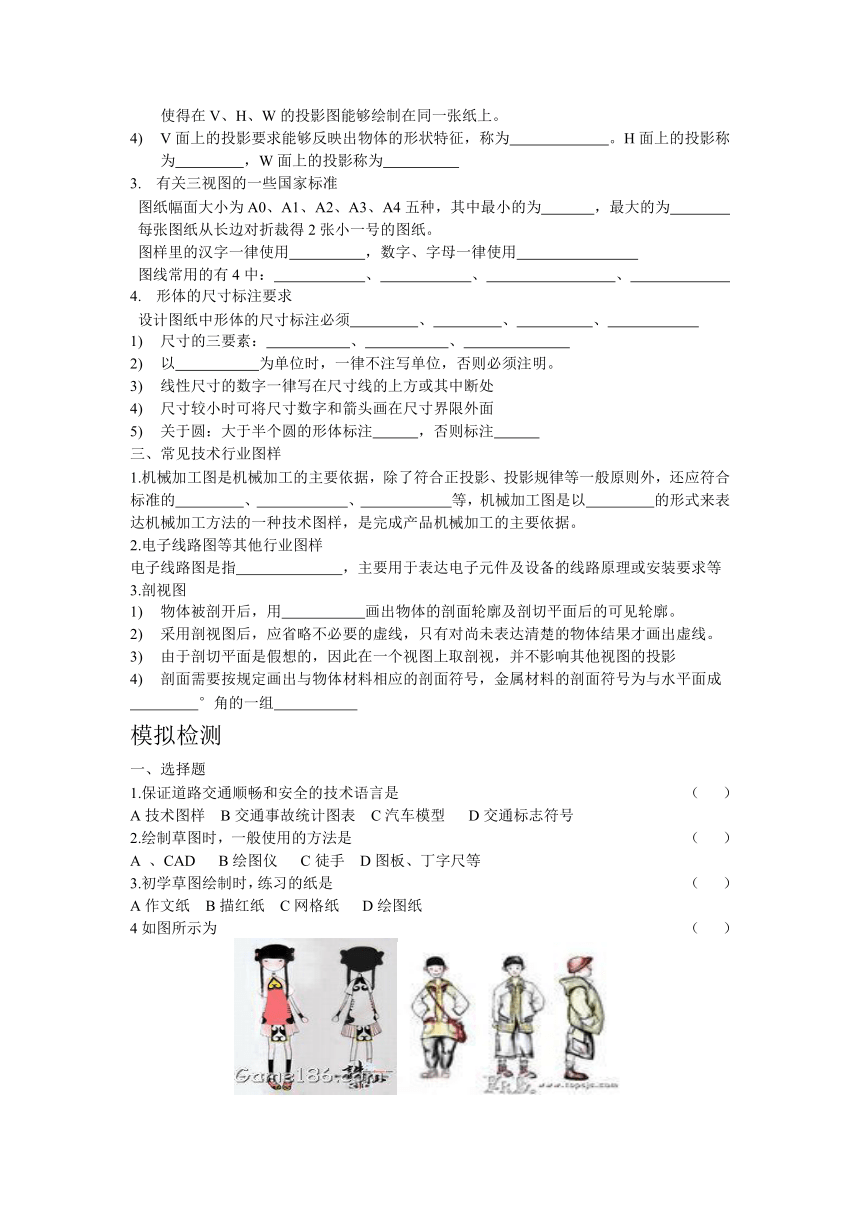

分别在V、H、W面上对物体进行正投影：将H、W分别沿着OX轴和OZ轴转90°使得在V、H、W的投影图能够绘制在同一张纸上。
V面上的投影要求能够反映出物体的形状特征，称为 。H面上的投影称为 ，W面上的投影称为
有关三视图的一些国家标准
图纸幅面大小为A0、A1、A2、A3、A4五种，其中最小的为 ，最大的为
每张图纸从长边对折裁得2张小一号的图纸。
图样里的汉字一律使用 ，数字、字母一律使用
图线常用的有4中： 、 、 、
形体的尺寸标注要求
设计图纸中形体的尺寸标注必须 、 、 、
尺寸的三要素： 、 、
以 为单位时，一律不注写单位，否则必须注明。
线性尺寸的数字一律写在尺寸线的上方或其中断处
尺寸较小时可将尺寸数字和箭头画在尺寸界限外面
关于圆：大于半个圆的形体标注 ，否则标注
常见技术行业图样
1.机械加工图是机械加工的主要依据，除了符合正投影、投影规律等一般原则外，还应符合标准的 、 、 等，机械加工图是以 的形式来表达机械加工方法的一种技术图样，是完成产品机械加工的主要依据。
2.电子线路图等其他行业图样
电子线路图是指 ，主要用于表达电子元件及设备的线路原理或安装要求等
3.剖视图
物体被剖开后，用 画出物体的剖面轮廓及剖切平面后的可见轮廓。
采用剖视图后，应省略不必要的虚线，只有对尚未表达清楚的物体结果才画出虚线。
由于剖切平面是假想的，因此在一个视图上取剖视，并不影响其他视图的投影
剖面需要按规定画出与物体材料相应的剖面符号，金属材料的剖面符号为与水平面成
°角的一组
模拟检测
选择题
1.保证道路交通顺畅和安全的技术语言是 （ ）
A技术图样 B交通事故统计图表 C汽车模型 D交通标志符号
2.绘制草图时，一般使用的方法是 （ ）
A 、CAD B绘图仪 C徒手 D图板、丁字尺等
3.初学草图绘制时，练习的纸是 （ ）
A作文纸 B描红纸 C网格纸 D绘图纸
4如图所示为 （ ）
A三视图 B剖视图 C线路图 D效果图
5.正等轴测图的Z轴与水平线的夹角 （ ）
A90° B-30° C120° D210°
6.正等轴测图的画法与数学中最密切的分支科学是 （ ）
A立体几何 B代数 C三角函数 D解析几何
7.工程图选用的投影法是 （ ）.
A中心投影法 B斜投影法 C自由投影法 D正投影法
8.左视图名称的由来是因为观察事务时，眼睛 （ ）
A从右向左看 B从西向东看 C从东向西看 D从左向右看
9.三视图中，能够反映出物体长度的有 （ ）
A右视图 B俯视图 C左视图 D侧视图
10.左视图与俯视图之间的投影规律是 （ ）
A长对正 B高平齐 C宽相等 D宽不等
11.俯视图的上下、左右对应物体的 （ ）
A高和长 B长和高 C宽和高 D宽和长
12.表示工程图的3号图的符号是 （ ）
A.A3 B.B2 C.C2 D.D2
13.粗实线表示物体的 （ ）
A不可见轮廓 B对称中心线 C可见轮廓线 D剖面线
14.机械加工图标注尺寸要求完整的原因是 （ ）
A完整了才美观 B完整了才清晰可见 C标注不完整就不能画出物体的三视图
D标注不完整就不能加工出物体
15.机械加工图常用剖视图，那是因为要使 （ ）
A尺寸标注最少 B尺寸标注最多 C外部形状明了 D内部形状明了
16.识读线路图时，需要了解 （ ）
A元器件设计图 B元器件符号 C元器件材料 D元器件加工方法
17.设计交流的目的并不是为了 （ ）
A找到自己设计中的不足 B取得别人现有最好的方案
C获得帮助 D发现自己设计中存在的缺陷
18.网格法徒手画草图 （ ）
A与地面垂直的线画成水平线 B与地面垂直的线按网格上的斜线画
C与地面平行的线画成水平线 D与地面平行的线按网格上的斜线画
19.下列不属于技术语言的是 （ ）
A计算机演示 B搬运工指挥吊车司机的手势
C风景画 D交通标志
20.在图纸上绘制物体的三视图，其中能反映出物体高和宽的视图是 （ ）
A主视图 B俯视图 C左视图 D剖视图
简答题
21从投影关系来看，三视图中的主视图为什么不称为正视图，而称为主视图？
22.有了计算机辅助制图，你认为还需要学习徒手制图和仪器制图吗 为什么？
1．图书馆内使用的活动木梯的立体图及待完善的三视图如图所示。
（1）请补齐左视图和俯视图中缺少的线条。（2分）
（2）根据立体图所给尺寸，在三视图中标注出木梯对应的长、宽、高尺寸。（4分）
2.下图是小锤的正等轴侧图，请补全俯视图，并画出它的左视图。
3、请画出下列立体图的左视图（满足“长对正，宽相等，高平齐”）
250
