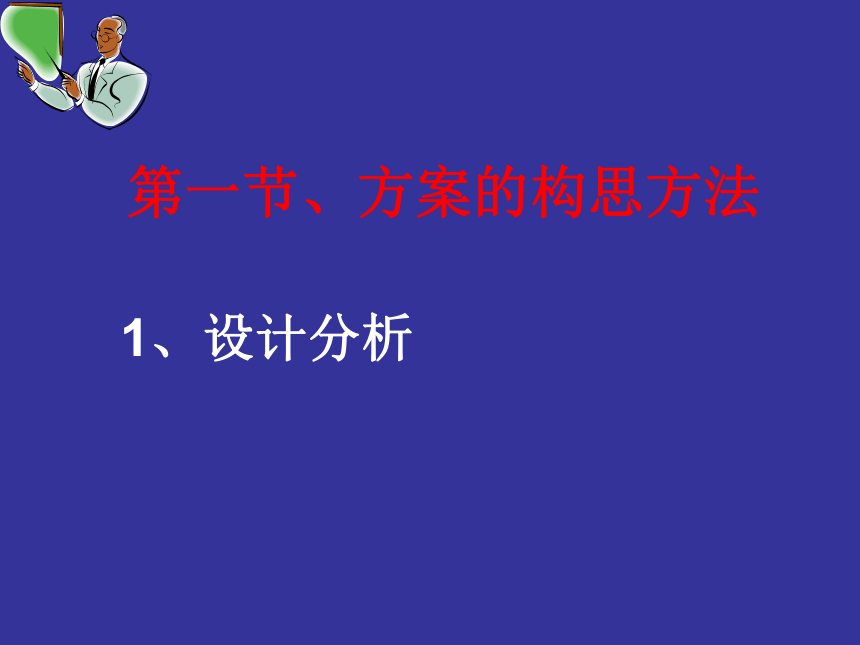

第一节、方案的构思方法
1、设计分析

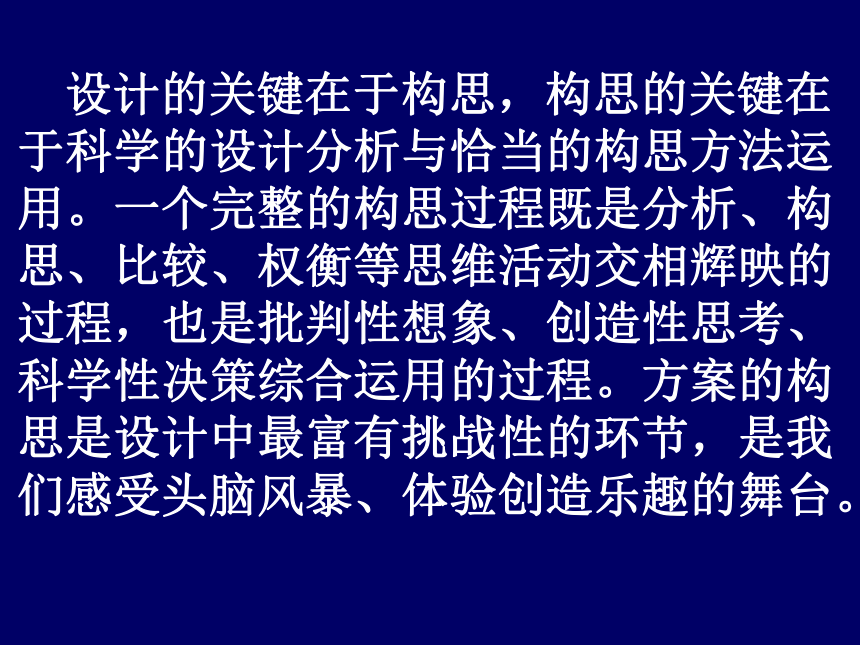

设计的关键在于构思，构思的关键在于科学的设计分析与恰当的构思方法运用。一个完整的构思过程既是分析、构思、比较、权衡等思维活动交相辉映的过程，也是批判性想象、创造性思考、科学性决策综合运用的过程。方案的构思是设计中最富有挑战性的环节，是我们感受头脑风暴、体验创造乐趣的舞台。

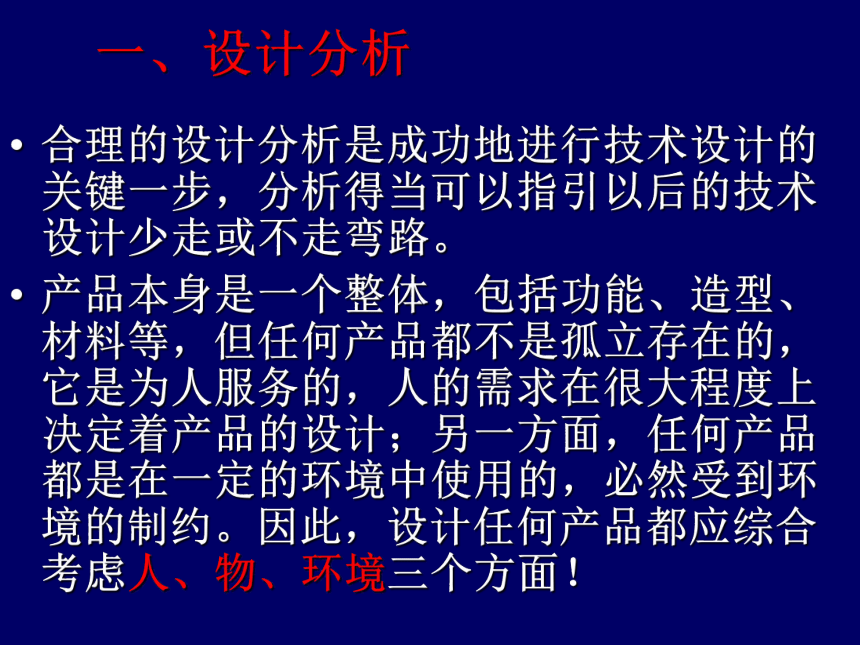

一、设计分析
合理的设计分析是成功地进行技术设计的关键一步，分析得当可以指引以后的技术设计少走或不走弯路。
产品本身是一个整体，包括功能、造型、材料等，但任何产品都不是孤立存在的，它是为人服务的，人的需求在很大程度上决定着产品的设计；另一方面，任何产品都是在一定的环境中使用的，必然受到环境的制约。因此，设计任何产品都应综合考虑人、物、环境三个方面！
以台灯为例，说明设计分析的基本思路。
一、设计分析
首先要抓住台灯设计需要考虑的主要因素，如功能、结构稳定、安全可靠、成本适当、易于制作等。

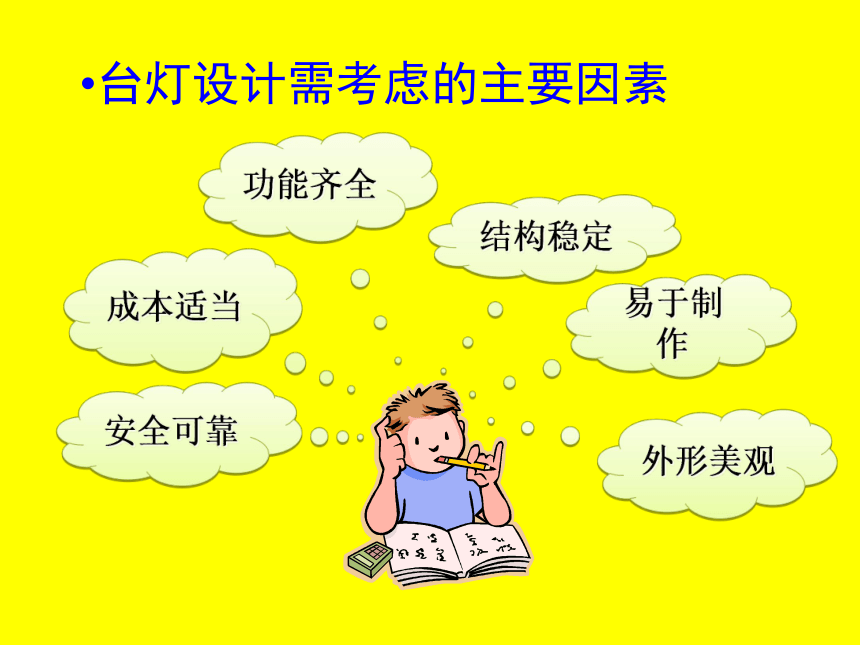

台灯设计需考虑的主要因素
结构稳定
易于制作
功能齐全
成本适当
安全可靠
外形美观

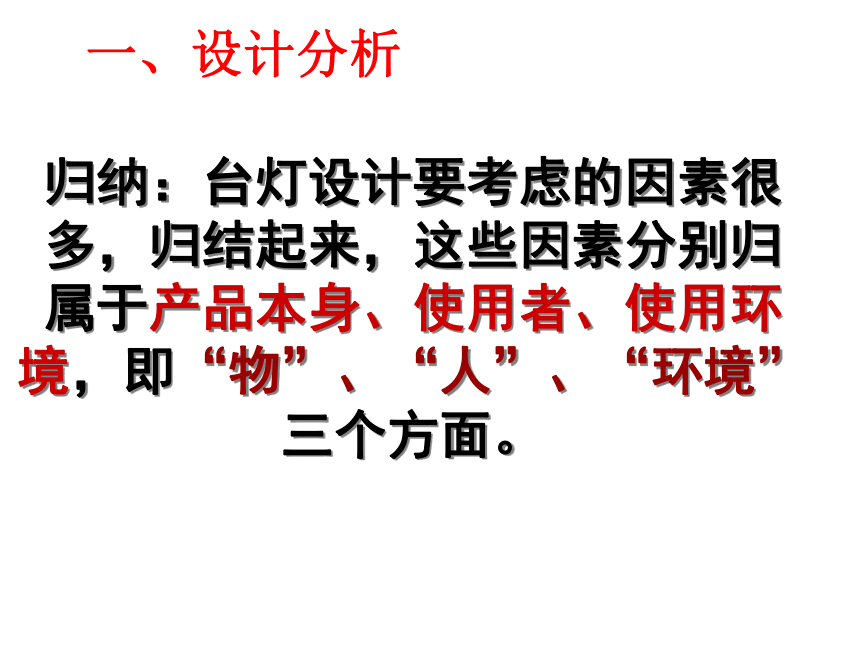

归纳：台灯设计要考虑的因素很多，归结起来，这些因素分别归属于产品本身、使用者、使用环境，即“物”、“人”、“环境”三个方面。
一、设计分析
产品设计分析
生理特点
心理特点

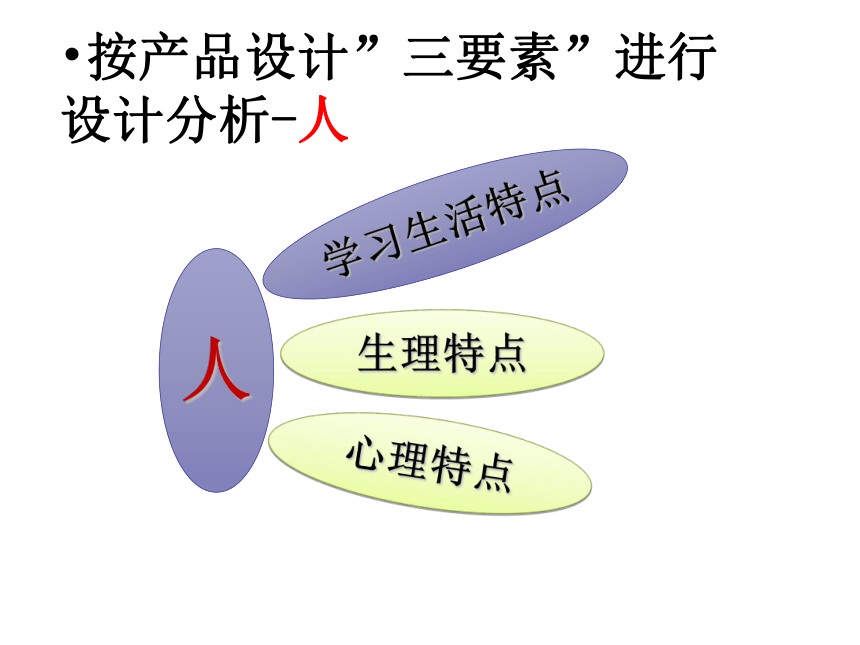

按产品设计”三要素”进行设计分析-人
人
学习生活特点

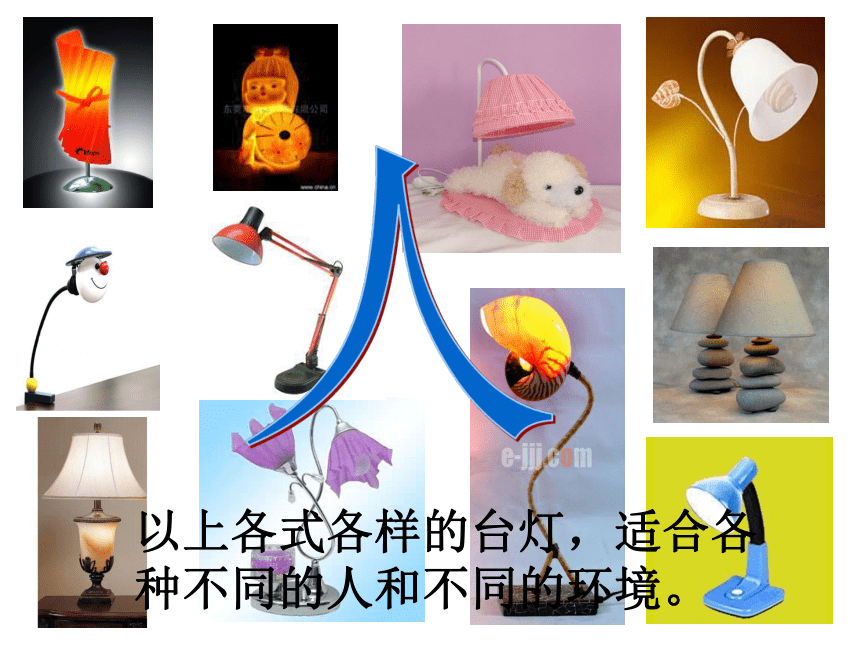

以上各式各样的台灯，适合各种不同的人和不同的环境。
想一想

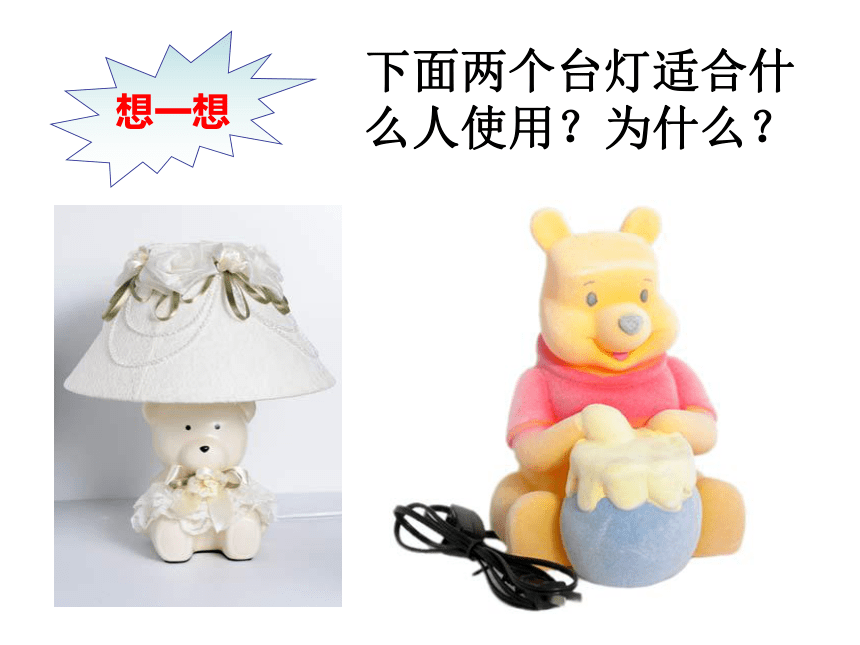

下面两个台灯适合什么人使用？为什么？

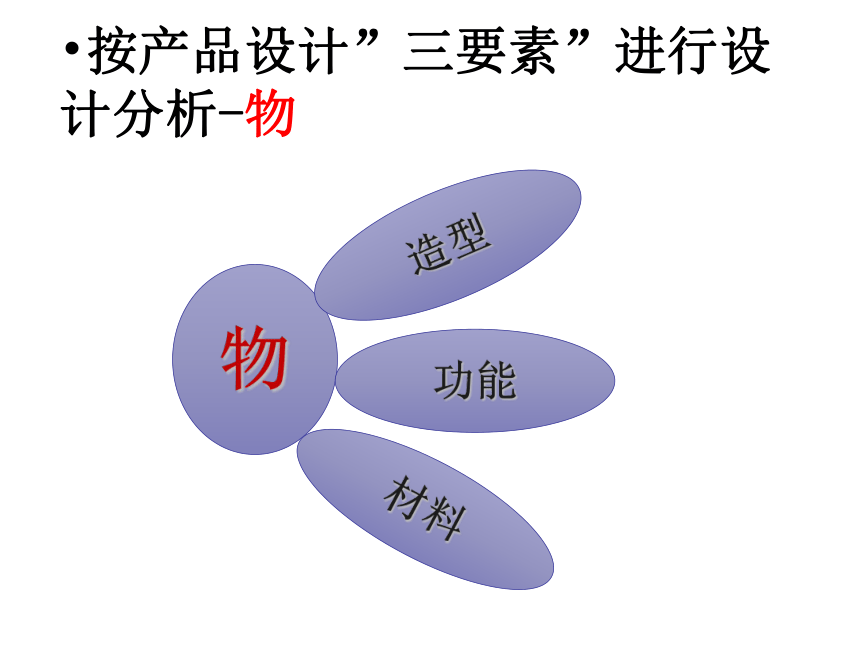

按产品设计”三要素”进行设计分析-物
物
造型
功能
材料
任何产品都在一定的环境中使用，必然受到环境的制约，并对环境产生影响。
想一想
下面这个台灯适合在什么样的环境中使用？为什么？
台灯设计需要考虑的因素示意图
空白补全
对于设计对象本身，我们必须了解它的各个组成部分的作用，以及它们之间的关系，并在此基础上，对产品的各个组成部分进行设计分析。
对产品的各个组成部分进行设计分析
１、灯泡
　　主要功能：照明
　　种类：白炽灯泡、日光灯管、节能灯泡。
　　要求：中学生学习的时间较长，眼睛易疲劳，为了保护其视力，所要设计的台灯应连续平稳地发光，一般选择没有频闪或频闪较低的灯泡。
对产品的各个组成部分进行设计分析
作用: 支撑作用，并决定台灯的高度，还会影响到
光线的利用率，影响学生的坐姿。
材料: 应选择耐用、安全、低成本、美观的材料。
2、支撑架
选择支架时，在保证台灯高度适中的前提下，要考虑它对不同学生身高的适应性以及制作复杂程度、成本等问题。
设计支撑架时还应考虑哪些方面的问题？这些问题可以通过什么样的支撑架来解决？
答：支撑架的活动范围,
活动支架
思考：
对产品的各个组成部分进行设计分析
作用: 调节光线的强弱及照射形式、安全保护。
材料: 选择耐用、导热性弱、不透明、反光度适宜、颜色和谐等特性的材料。
3、灯罩
选择灯罩时，主要考虑的是通过灯罩给学生提供一个照度合适并且光线柔和的环境，还要考虑灯罩对台灯稳定性的影响。
对产品的各个组成部分进行设计分析
4、开关：
开关起通断电源或调节光线亮度的作用。常见的开关有拨动式开关、旋纽式开关、触摸式开关,光控开关、声控开关等。
选择：手动或遥控开关
设计对象部件的设计分析-台灯开关
功能:通断电源或调节光线亮度的作用
要求:安全、有效、方便地控制台灯的亮度
拨动式 旋钮式 触摸式 光控 声控
选择开关时，要注意它能否根据学生的需要，安全有效地控制台灯的亮度。
对产品的各个组成部分进行设计分析
作用: 支撑和稳定作用。
材料: 选择坚固的、不易碎的材料
形状: 底要大稳定性好，体现个性化的风格。
5、底座
电扇、笔筒、闹钟、日历、储蓄罐、相框、收音机、电话、时钟……
总结：台灯各部件的设计分析
组件 功 能 要 求
灯泡 照明 一般选择没有频闪或频闪较低的灯泡
支撑架 决定台灯的高度，还会影响到光线的利用率 应选择支撑性好、耐用、安全、低成本、美观的材料
灯罩 调节光线、安全保护 选择聚光性效果要好、耐用、导热性弱、不透明、反光度适宜、颜色和谐等特性的材料
开关 通断电源或调节光线亮度 安全、易操作、耐用
底座 支撑和稳定 选择坚固的、不易碎的材料，稳定性好、造型功能体现个性化
什么是标准件
标准件：是指经优选、简化、统一并给以标准代号的零件或部件。包括紧固件、连接件、密封件、滚动轴承、滚针轴承、螺孔和型材等七大类。
思考：台灯中哪些组件是属于标准件呢？
小组合作学习——非标准篮球架的设计分析
酷爱篮球的王翔同学家门口有一块空地，他想装个自制的非标准篮球架练习打球，现请你帮他对篮球架进行设计分析，并将分析结果填写到表格中。
