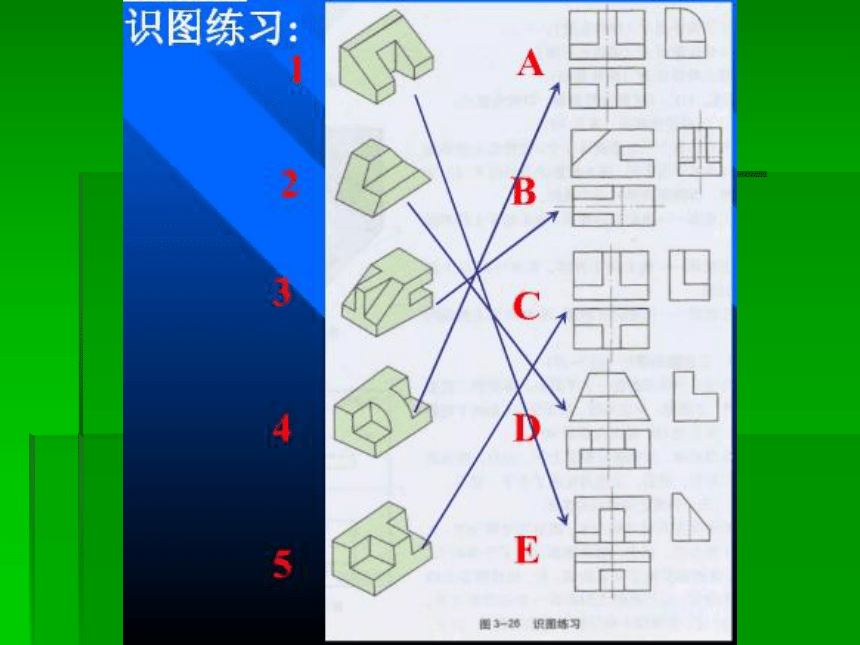

一、正投影与三视图
第二节、常见的技术图样
2、形体的尺寸标注

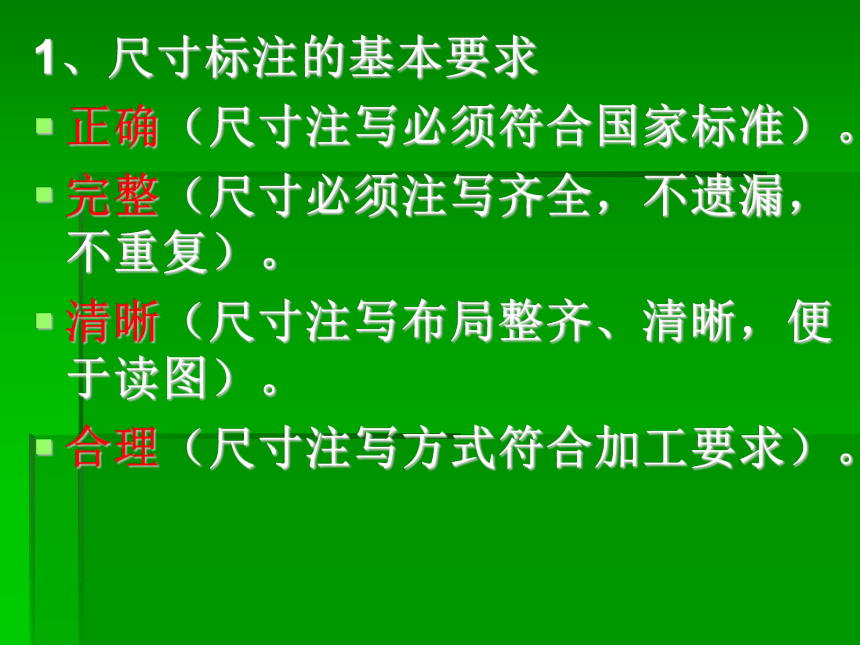

1、尺寸标注的基本要求
正确（尺寸注写必须符合国家标准）。
完整（尺寸必须注写齐全，不遗漏，不重复）。
清晰（尺寸注写布局整齐、清晰，便于读图）。
合理（尺寸注写方式符合加工要求）。

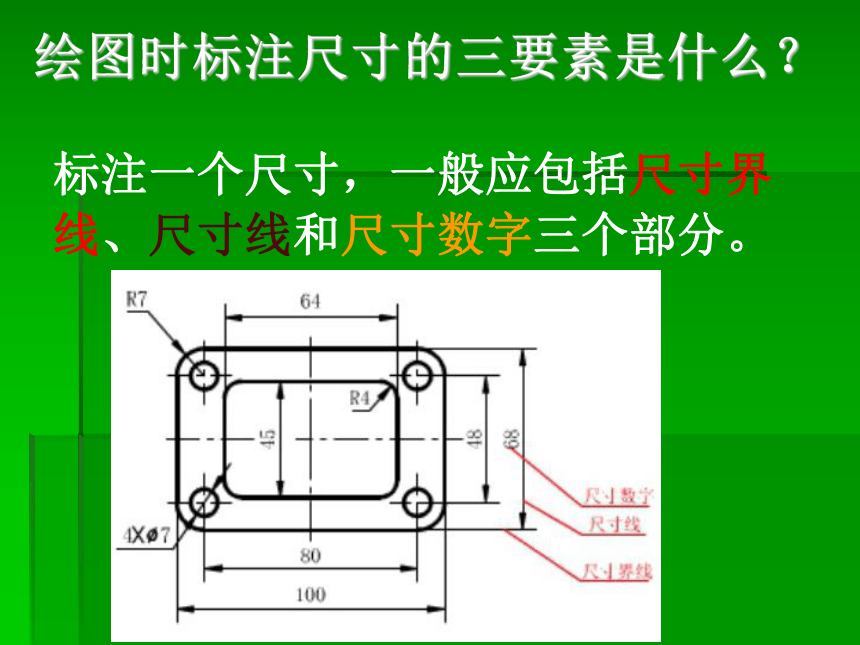

绘图时标注尺寸的三要素是什么？
标注一个尺寸，一般应包括尺寸界线、尺寸线和尺寸数字三个部分。

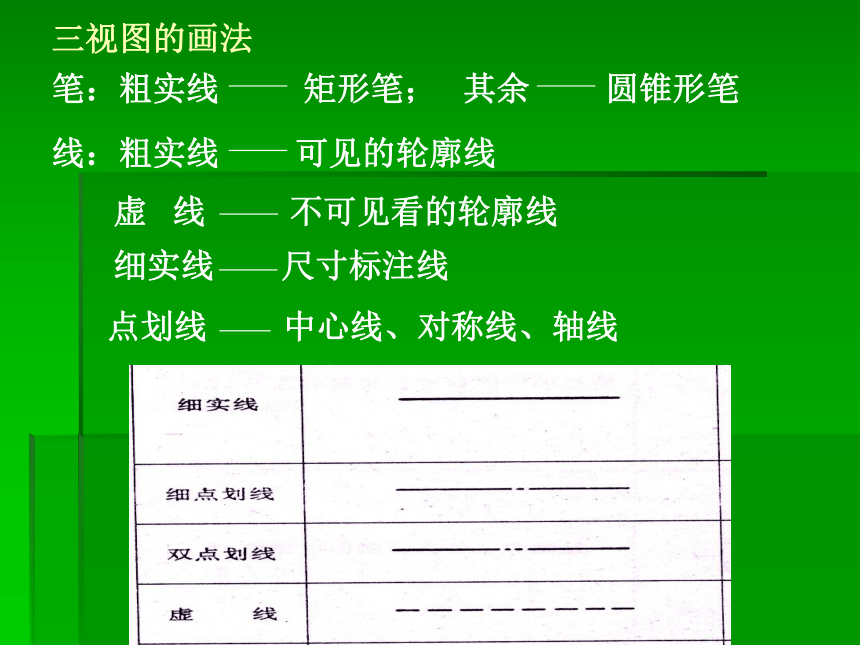

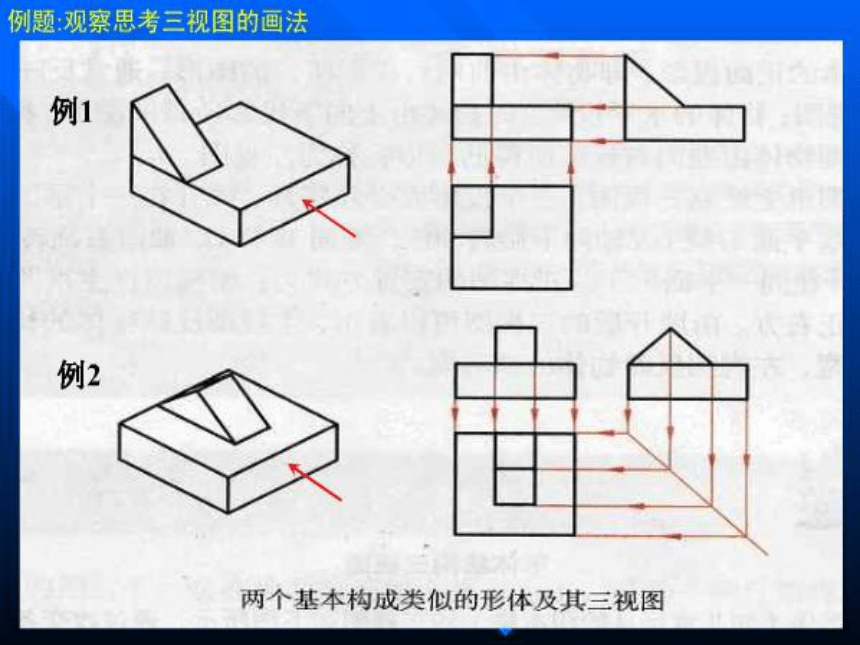

三视图的画法
笔：粗实线 矩形笔； 其余 圆锥形笔
线：粗实线 可见的轮廓线
细实线 尺寸标注线
点划线 中心线、对称线、轴线
虚 线 不可见看的轮廓线

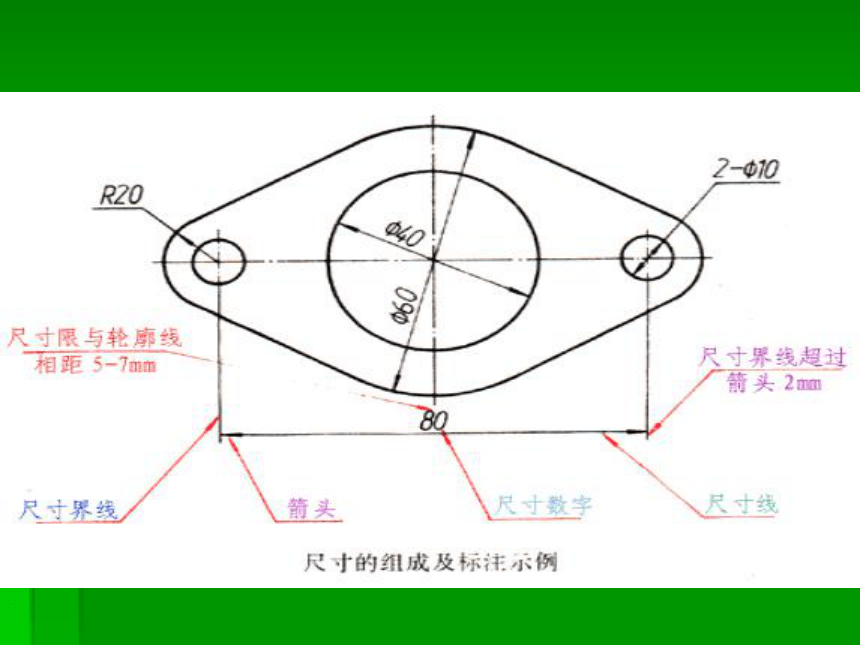

2、尺寸要素
一个完整的尺寸有三个基本要素 ：尺寸界线、尺寸线和尺寸数 字。
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般与尺寸线垂直，尺寸界线应超过箭头2mm，尺寸线与轮廓线、尺寸线与尺寸线相距 5mm-7mm。
尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上，尺寸线两端一般用箭头。箭头尖端与尺寸界线接触。在同一张图上箭头的大小要一致。
线性尺寸的尺寸数字一般注写在尺寸线上方或其中断处,水平方向尺寸数字向上,垂直方向尺寸数字写在尺寸线左侧且字头向左。

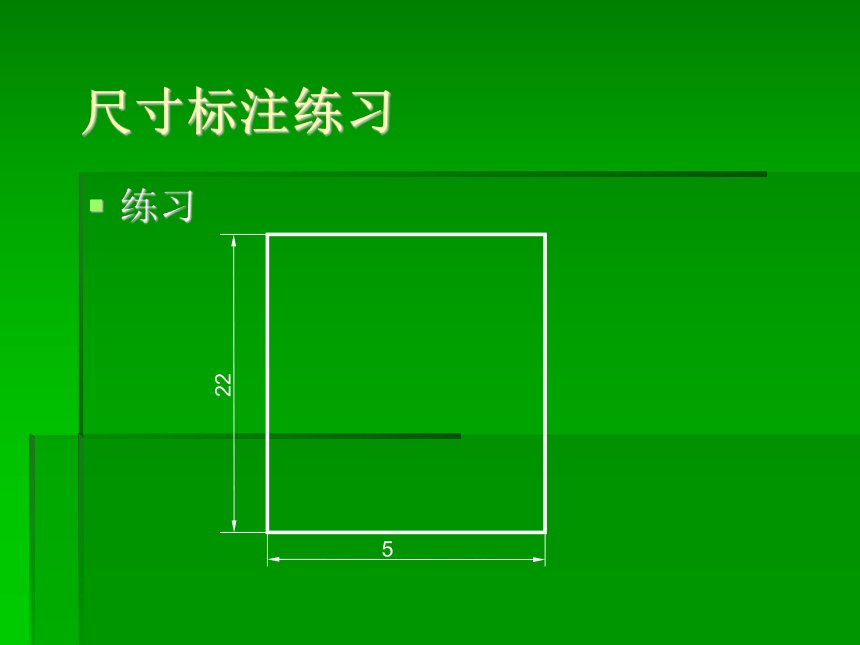

尺寸标注练习
练习
22
5
3、尺寸标注举例
A、标注直径尺寸：表示直径的符号是 ，后接尺寸数字
图形较大时直接在圆内标注如下图：
圆形较小时在圆外标注如下图：
B、标注半径尺寸：半径的符号是R，后接尺寸数字
圆弧的半径尺寸一般应按这两个例图标注。
大圆弧： 在图纸范围内无法标出圆心位置时，可按左图标注；不需标出圆心位置时，可按右图标注。
小尺寸圆弧：
C、标注角度大小
尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也可按右图的形式标注。
D、标注形体尺寸
标注形体的尺寸时，应注意同一个尺寸一般只标注一次。尺寸线的箭头长为宽的四倍，实心。标注斜线时，斜线用细实线绘制，图中的h为斜线高度。尺寸线与尺寸界线必须互相垂直。标注斜线其实就是标注斜线的高。
标注形体的尺寸时，应注意同一个尺寸一般只标注一次。
练习：找出下图中那些是尺寸界限，那些是尺寸线，那些是尺寸数字？
马上行动
根据右图所给形体的主视图、左视图，分析形体的结构，按照 1:1 的比例标注形体尺寸。
2-φ5
32
R4
24
20
8
14
2
15
18
25
5
12
16
Φ14
8
尺寸界线
尺寸线
尺寸数字
机械加工图
（2）组成：
是以三视图的形式来表达机械加工方法的一种技术图样。
（1）定义：
三视图及其尺寸标注
必要的其他视图
标题栏和文字说明
3、机械加工图
机械加工图
4、剖视图
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为剖视图。
4、剖视图
（2）剖切面的特征：
(1)包含内部结构如孔、槽的轴线，或物体的对称面；
(2)平行于相应的投影面
（3）画剖视图，要注意什么？
阅读P128
画出的三视图孔和槽均用虚线表示。
剖视图
为了明显地表达这些结构，假想用一个通过各孔轴线和底槽的正面平行面将机件剖开，移去剖切面前面部分，机件的内部结构清楚地表现出来。
剖切面
剖切区域
5、线路图
电子线路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
如何识读线路图？
(1)认识元器件符号；(2)清楚元器件的连接方式；(3)确定信号流向
马上行动
阅读右面的电路图:
1．说明电路中有哪些元器件。
2．根据元器件符号间的连接，判断信号流向，并说明该电路可以实现什么样的功能。
