模型

(共46张PPT)
在设计的一般过程中，还有一个非常重要的环节，那就是制作模型或原型。
发现和明确问题
制定设计方案
制作模型或原型
测试评估及优化
产品的使用及维护
小区模型
“神州飞船”模型
“鸟巢”模型
模型飞行员

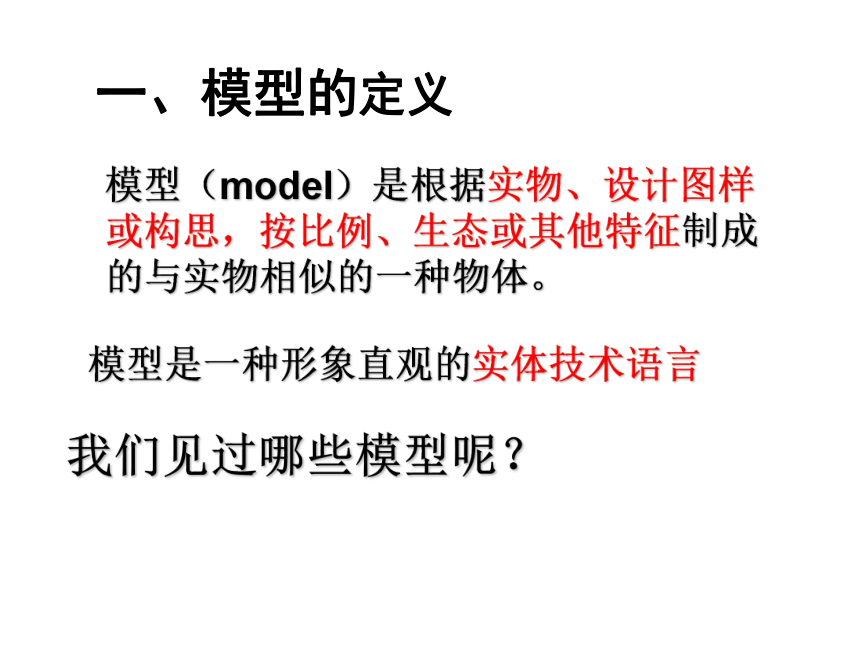

模型（model）是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。
我们见过哪些模型呢？
模型是一种形象直观的实体技术语言
一、模型的定义

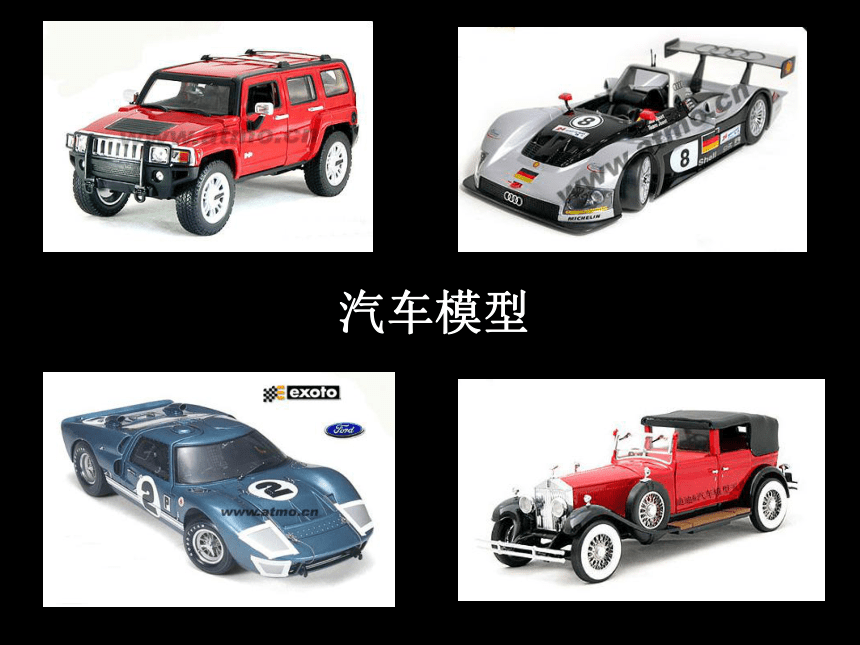

汽车模型

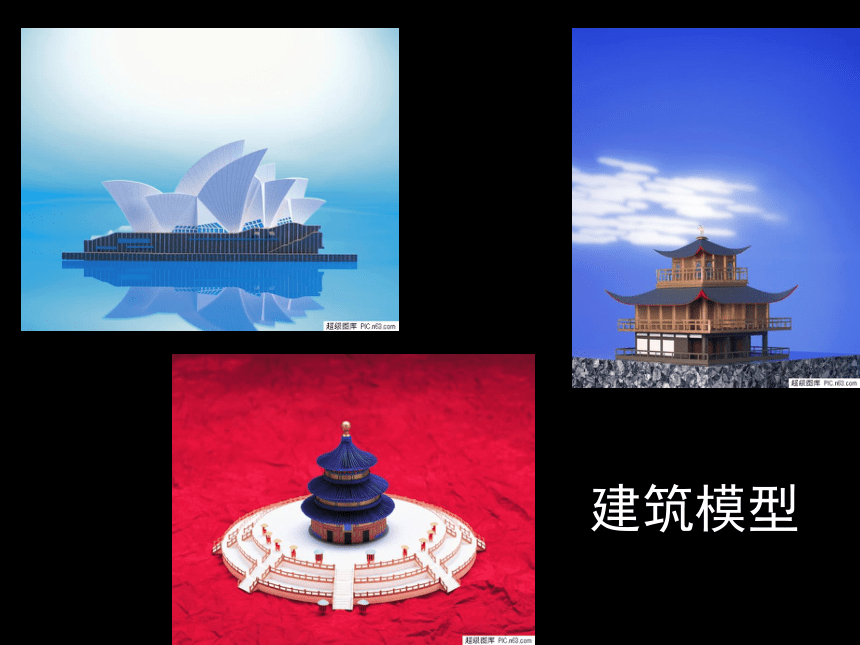

建筑模型

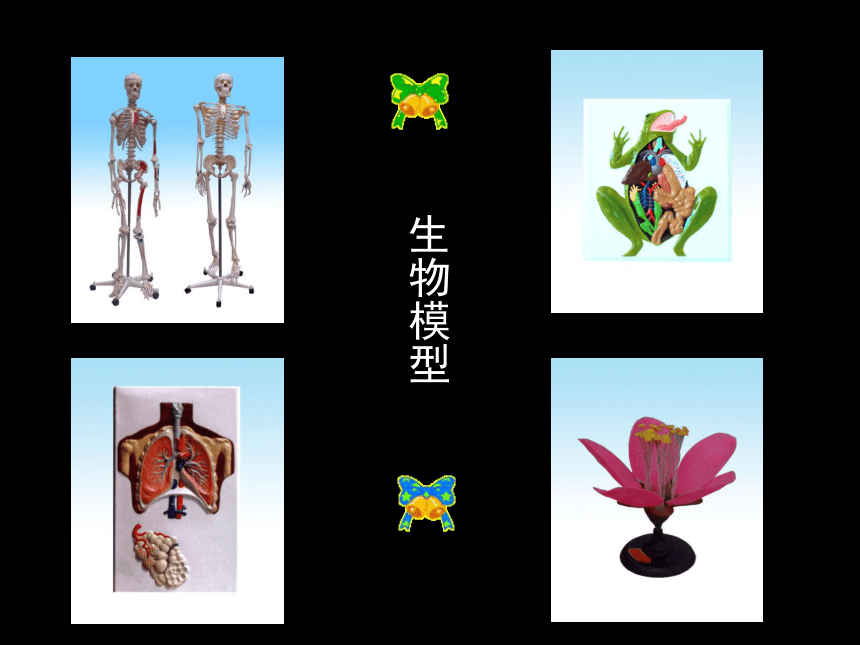

生物模型

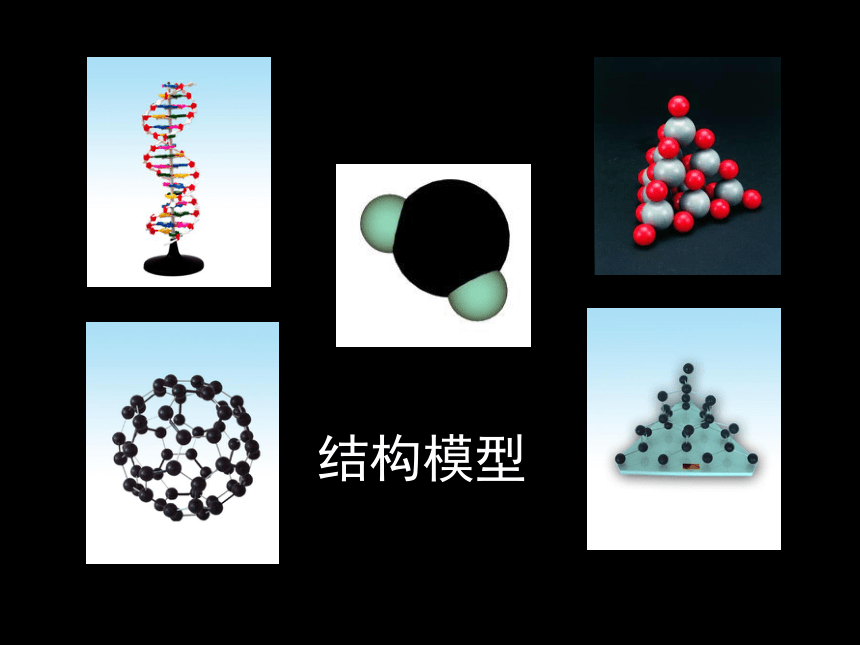

结构模型
人物模型
2、我们如何解决这些问题呢？
通过这个试验
1、我们发现什么问题？
方案1：4桨式直升机
方案2：双桨共轴式直升机方案
旋翼旋转引起的反扭矩的解决方案
问题一：直升机“打转”问题
方案3：利用尾桨来配平旋翼反扭矩
问题二：安全问题
方案1：给直升飞机安装降落伞
方案2：给直升机配置逃生仓
科幻剧里的逃生仓
（1）、模型使设计对象具体化。
从中我们可以发现模型具备哪些功能？
——可视、可触、可控制
二、模型的功能
1851年，燃煤蒸汽机帆船客轮“大东方号”，在伦敦开始建造。由于“大东方号”的船长为当时一般船的六倍，没有纵深那么长的船台来建造，所以采用侧面下水的横向船台建造。当1857年11月7日下水典礼那天，“大东方号”只侧滑行了3尺距离，再也不肯滑下水。 “大东方号”集中了当时世界上最先进的各种动力设备，邀请了著名的造船专家。虽然集中了当时造船技术的精华，但还是造成了动力设备与庞大船体的动力需要不匹配，造成了首航失败。
案例分析：“大东方号”轮船
分析导致“大东方号”首航失败的原因。
“ 大东方号”首航失败说明了什么
模型制作 技术试验
(2)模型可帮助分析设计的可能性
——降低风险，减少损失
制造汽车模型时需要什么样的顺序？给上述图示进行排序
①
②
③
④
⑤
三、不同模型在不同阶段的作用
1、草模
在设计初期阶段草模可以
把设计构思用立体模型简
单的表示出来，供设计人
员深入探讨时使用。
2、概念模型
概念模型就是在草模的基础上，用概括的手法表示产品的造型风格、布局安排、以及产品与人、环境的关系等，从整体上表现产品造型的整体概念。
2、概念模型
3、 结构模型
为了研究产品造型与结构的关系，清晰地表达产品的结构尺寸和连接方法，并进行结构强度试验而制作的模型。
4、 功能模型
主要用于研究产品的各种性能以及人机关系，同时也用作分析、检查设计对象各部分组件尺寸与机体的相互配合关系等。
汽车的配气系统模型
碰撞前车内的模拟人
5、展示模型
在结构模型和功能基础上，按照准确的尺寸，做成与实际产品几乎一致的模型或按一定比例缩放的模型，作为产品的样品进行展示，以便提供实体形象。另外通过展示模型可以直接向设计委托方征求意见，为审核方案提供实物依据。
制造汽车模型时需要什么样的顺序？给上述图示进行排序
①
②
③
④
⑤
在设计的不同阶段，我们并不一定都要制作模型，有些简单的设计可以直接制作原型；有些设计可以根据需要制作一、二个不同阶段的模型进行测试或展示。
小结
３、模型不同阶段的作用
是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。
１、模型的概念
２、模型的功能
1）、模型使设计对象具体化。
2）、模型帮助分析设计的可能性。
草模 草模用于产品造型设计的初期阶段，它可以采用立体模型将设计构思简单地表示出来，供设计人员深入探讨时使用。
概念模型 概念模型用于设计构思初步完成之后，在草模的基础上，用概括的手法表示产品的造型风格、布局安排，以及产品与人、与环境的关系等，从整体上表现产品造型的整体概念。
结构模型 结构模型用于研究产品造型与结构的关系，清晰地表达产品的结构尺寸和连接方法，并用于进行结构强度试验等。
功能模型 功能模型主要用于研究产品的各种性能以及人机关系，同时也用于分析、检查设计对象各部分组件尺寸与机体的相互配合关系，并在一定条件下用于试验。
展示模型 展示模型是在结构模型与功能模型的基础上，按照准确的尺寸，做成的与实际产品几乎一致的模型。作为产品的样品，展示模型为研究人机关系、结构、制造工艺、外观、市场宣传等提供实体形象，并可以直接向设计委托方征求意见，为审核方案提供实物依据。
1、下列模型中，属于展示模型的是（ ）
A．展示未来莲花跑车设计风格的模型
B．足球烯结构的模型
C．展示地震测量仪器工作原理的模型
D．车展上展出即将投产的汽车
D
2．能清晰地表达产品的结构尺寸和连接方法，并用于进行结构
强度试验的模型属于：（ ）
A．草模 B．概念模型 C．功能模型 D．结构模型
D
3、自己动手制作一个简单的鸟巢的模型（可用硬
纸板或木板制作）
