(共70张PPT)
简单形体三视图的绘制

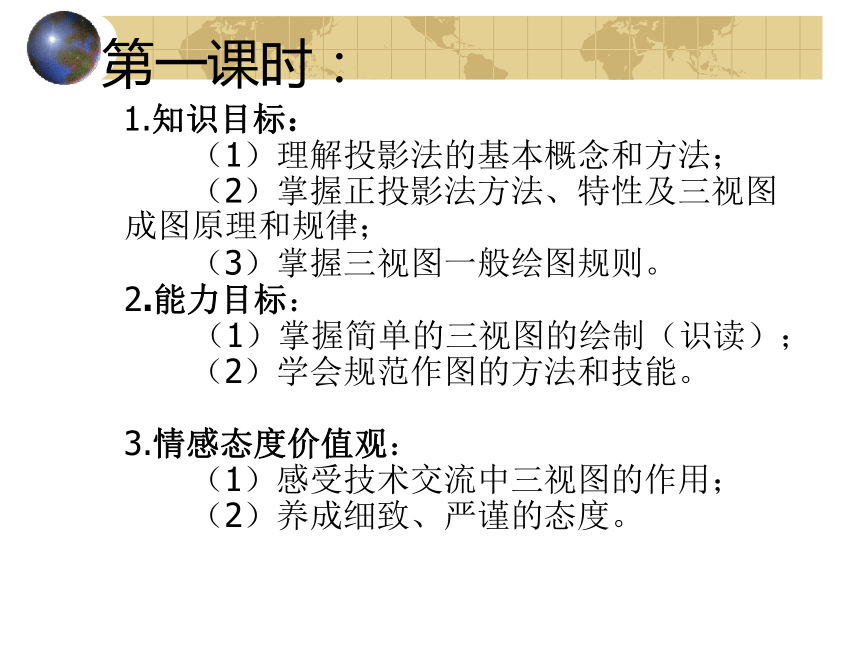

第一课时：
1.知识目标： （1）理解投影法的基本概念和方法； （2）掌握正投影法方法、特性及三视图成图原理和规律； （3）掌握三视图一般绘图规则。 2.能力目标： （1）掌握简单的三视图的绘制（识读）； （2）学会规范作图的方法和技能。 3.情感态度价值观： （1）感受技术交流中三视图的作用； （2）养成细致、严谨的态度。

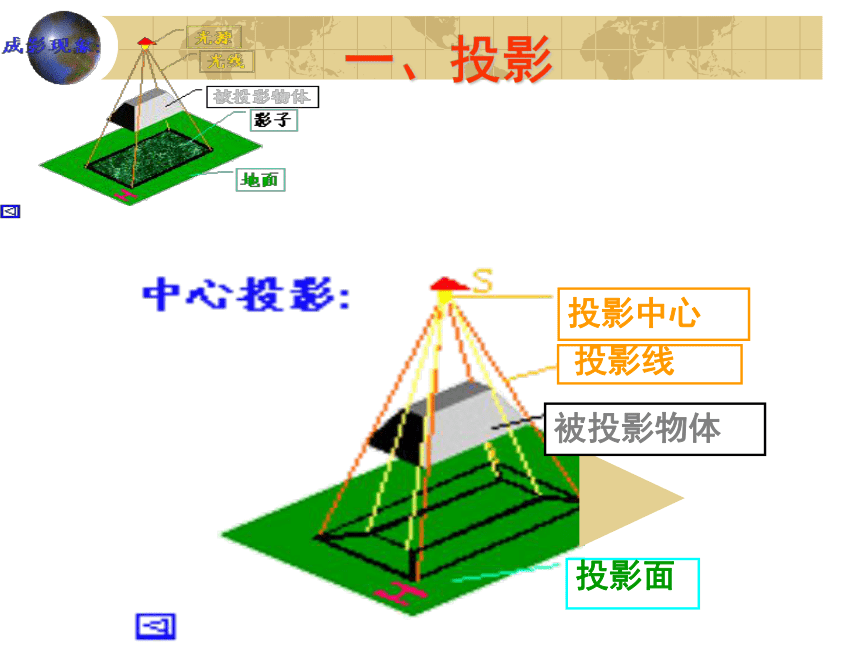

一、投影
投影中心
投影线
投影面
被投影物体

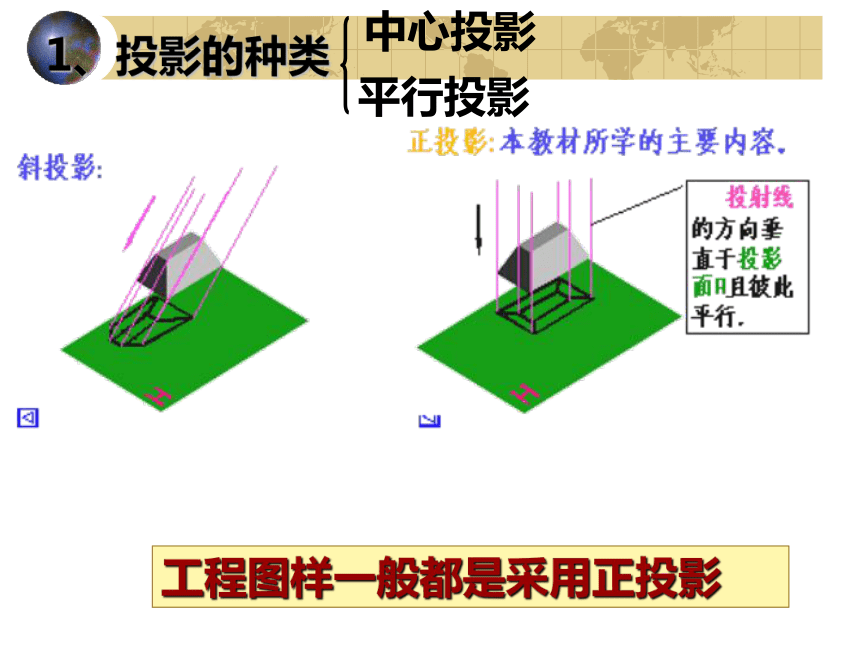

1、投影的种类
工程图样一般都是采用正投影
中心投影
平行投影

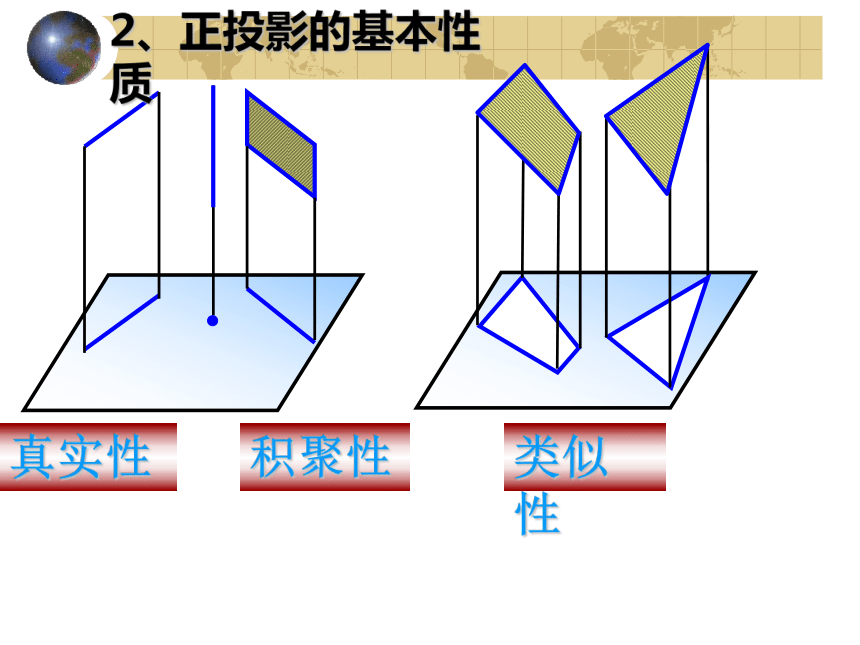

2、正投影的基本性质
真实性
积聚性
类似性

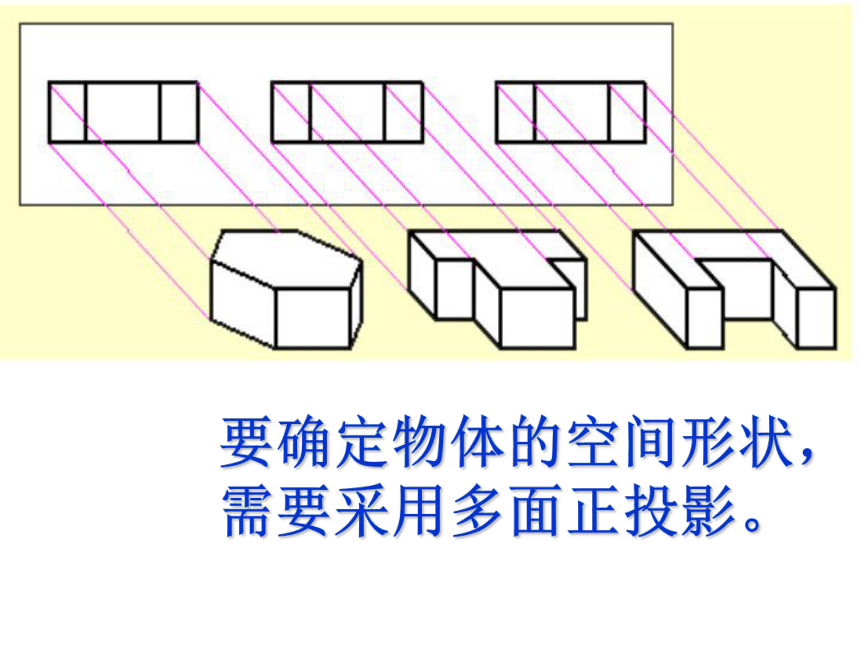

要确定物体的空间形状，需要采用多面正投影。
二、三视图
a.正面投影面用“V”标记；
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线
称为投影轴，分别用OX、OY、OZ表示；
三根轴的交点Ｏ
称为原点。

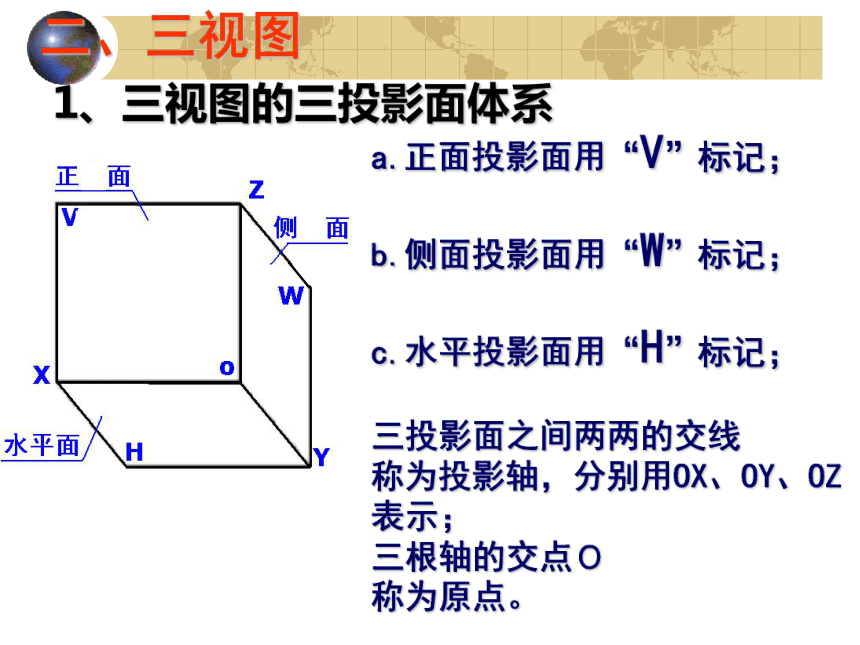

1、三视图的三投影面体系

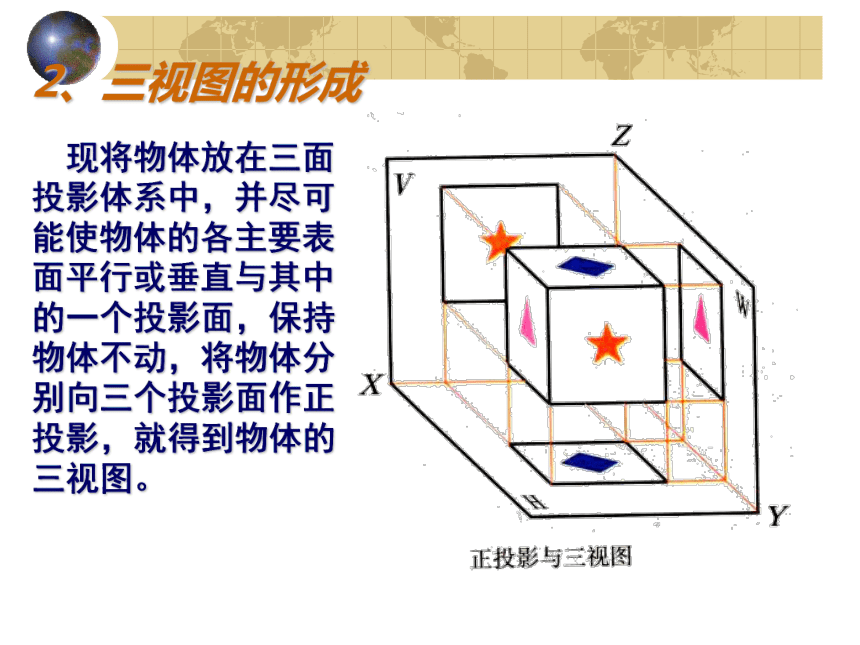

2、三视图的形成
现将物体放在三面投影体系中，并尽可能使物体的各主要表面平行或垂直与其中的一个投影面，保持物体不动，将物体分别向三个投影面作正投影，就得到物体的三视图。

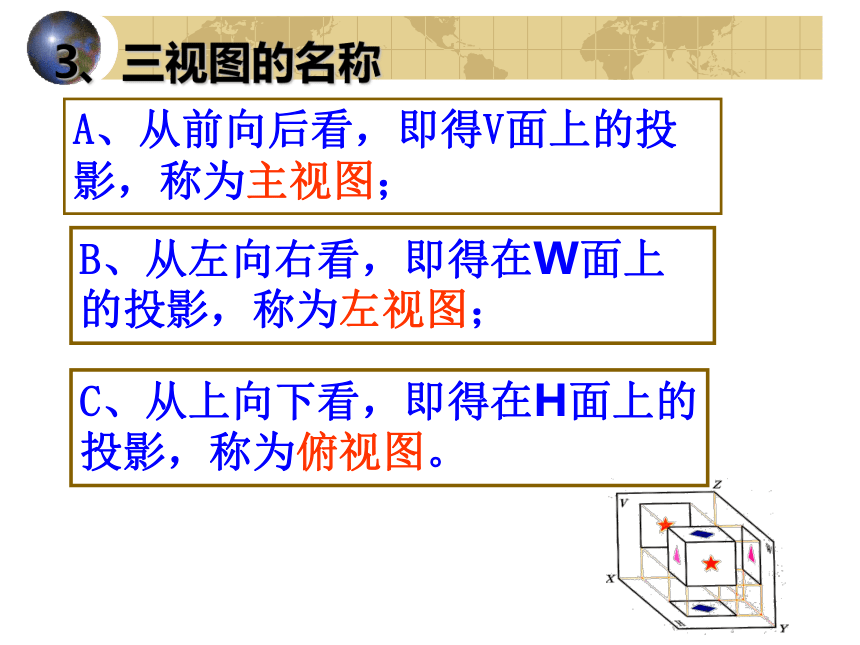

3、三视图的名称
C、从上向下看，即得在H面上的投影，称为俯视图。
A、从前向后看，即得V面上的投影，称为主视图；
B、从左向右看，即得在W面上的投影，称为左视图；

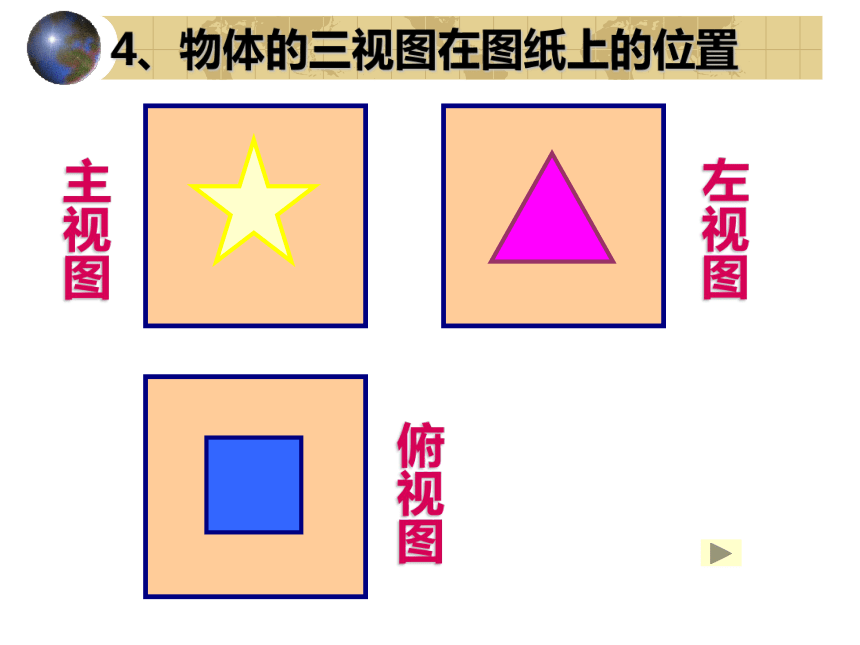

4、物体的三视图在图纸上的位置
左视图
俯视图
主视图
主视图
俯视图
左视图
①____视图反映物体空间的___度和___度，
不反映物体的___度。
三视图间的基本投影有什么关系？
主视图
俯视图
左视图
②___视图的上下左右对应
物体的________关系；
主视图反映物体的长度和高度，不反映物体的宽度。
俯视图反映物体的长度和宽度，不反映物体的高度。
左视图反映物体的宽度和高度，不反映物体的长度。
宽相等
5、三视图的投影规律
长对正
高平齐
主视图
左视图
俯视图
6、六向方位关系
主视图的上下左右对应物体的 关系；
上下左右
6、六向方位关系
俯视图的上下左右对应物体的 关系；
后前左右
6、六向方位关系
左视图的上下左右对应物体的 关系。
上下后前
三、三视图的识读
可视轮廓线用实线，不可视轮廓线用虚线。
铅笔：H HB B
三角板 曲线板
圆规：
图板
比例尺
分规
丁字尺
四、三视图的绘制
１、一般画图工具
图板
丁字尺
１、一般画图工具
图板
丁字尺
１、一般画图工具
２、步骤
a、结构分析(分析物体的基本形体组成及其形状、大小、位置关系）
b、确定主视图（反映物体的主要形状特征）
c、根据模型尺寸,选择合适的绘图比例。
d、用Ｈ铅笔画底图，用ＨＢ铅笔画对称轴线，最后用Ｂ铅笔勾出轮廓线。（轮廓线与底线粗细比例为２：１）
e、擦去辅助线。
30
18
30
20
体验三视图的作法
六棱柱
六棱柱
主
左
俯
体验三视图的作法
体验三视图的作法

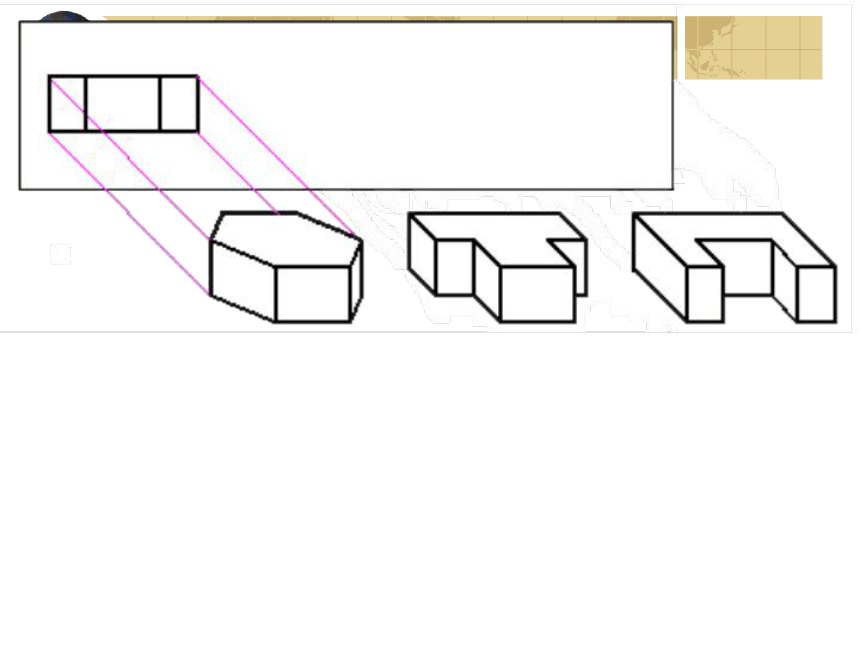

能力提高：
1.添线补全下列三视图：
例1：下面是一些立体图形
的三视图，请根据视图说出立
体图形的名称.
(1)
解：该立体图形是长方体，
如图:
(2)
该立体图形是圆锥, 如图:
8、如图所示为圆柱体被一平面所截后的正面投影（主视
图）和立体图，则对应的水平投影（俯视图）为
A
技术图样的绘制应当为表达设计意图服务，并力求体现技术特征。
小结
1.投影知识
中心投影和平行投影；斜投影和正投影
2.正投影的基本特性
3.什么是物体的三视图？ 为什么要用三视图？
4.三视图的投影面体系
5.三视图的形成
6.三视图各视图之间的投影关系
长对正、高平齐、宽相等
宽相等
长对正
高平齐
一、根据立体图，添线补全下列三视图：
曾有人根据上图所示的立体图形，画出如下图的三视图。请仔细辨别下图的三视图，你有什么想法？
第二课时：
思考题：
可见轮廓线用粗实线，不可见的轮廓线用粗虚线，辅助线应用细实线
三视图的投影规律：长对正、高平齐、宽相等。
根据立体图，补画俯视图和左视图中缺少的图线。
技术与设计教程
根据立体图形补画三视图中所缺的图线
21．根据立体图，补全俯视图和左视图中所缺漏的图线。
根据立体图形补画三视图中所缺的图线
二、非选择题
21、根据立体图补全
根据题图所示形体：
（1）画出主视图。 （2）补全左视图的缺漏线条。
根据题图所示形体，（1）画出主视图。（2）补全俯视图的缺漏线条。
三、形体尺寸的标注
根据所给视图和立体图，补齐三视图中的缺线，并在三视图中标注该组合体的总长、总宽、总高。尺寸从图中量取，以mm为单位取整数。
20
25
35
2、形体的尺寸标注
二、标注尺寸的基本要求
1) 正确──尺寸数值正确没有错误。尺寸注法正确，符合制图国标规定。
2) 完整──尺寸必须标注齐全，不能遗漏或重复。
3) 清晰──尺寸布置整齐清晰，便于读图。
4) 合理──所注尺寸既能保证设计要求，又能满足加工、装配、测量等生产工艺的要求。
（2）尺寸要素
尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸数字
尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。
尺寸线
图样上所注尺寸表示形体的真实大小与图样的大小及绘图的准确度无关。
尺寸组成的要素
图线名称 图线形式 应用举例
粗实线 可见轮廓线，可见过渡线
细实线 尺寸线，尺寸界限，剖面线，指引线等
虚线 不可见轮廓线，不可见过渡线
细点划线 轴线，对称中心线
（3）尺寸标注举例
标注直径尺寸
标注半径尺寸
标注形体尺寸
11.一个完整的尺寸一般由尺寸界线、尺寸线、
尺寸数字三部分组成。以下标注符合标准的
是（ ）
A B C D
主视图
方向
21. 读图作图题 已经如下立体图的总高为30mm,总长为
50mm，总宽为40mm,根据立体图，补画俯视图和左视图中
缺少的图线并标注已知尺寸。（7分）
21．读图作图题
有一零件如下图所示，零件镂空处圆柱形半径为10mm，
形体总长、总宽、总高分别为70mm、40mm、50mm，其
余尺寸标注见下图。请根据立体图和俯视图，补全其他视
图，并根据立体图中所给的尺寸与题中的数据，在三视图
中作尺寸标注。（10分）
36．王凯同学在学了“常见的技术图样”后，画出了自家桌子
的技术图样(如图所示)。请根据图样，在有“ ▲ ”处
填上相应的内容。
(1)王凯同学所画的技术图样属于 ▲ (请选择一个选
项，填写序号)
A．二视图 B．三视图 C．剖视图 D．轴测图
(2)桌面为 ① ▲ 形，其尺寸为 ② ▲ ；
支撑柱为 ③ ▲ 体，高度为 ④ ▲ 。
B
正方形
边长900MM
圆柱
650MM
马上行动
根据右图所给形体的主视图、左视图，分析形体的结构，标注形体尺寸。
（2）组成：
是以三视图的形式来表达机械加工方法的一种技术图样。
（1）定义：
三视图及其尺寸标注
必要的其他视图
标题栏和文字说明
3、机械加工图
4、剖视图
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为~。
（2）剖切面的特征：
（3）画剖视图，要注意什么？
(1)包含内部结构如孔、槽的轴线，或物体的对称面；
(2)平行于相应的投影面
5、线路图
电子线路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
如何识读线路图？
(1)认识元器件符号；(2)清楚元器件的连接方式；(3)确定信号流向
马上行动
阅读右面的电路图:
1．说明电路中有哪些元器件。
2．根据元器件符号间的连接，判断信号流向，并说明该电路可以实现什么样的功能。
练习（P129）1、2、3
