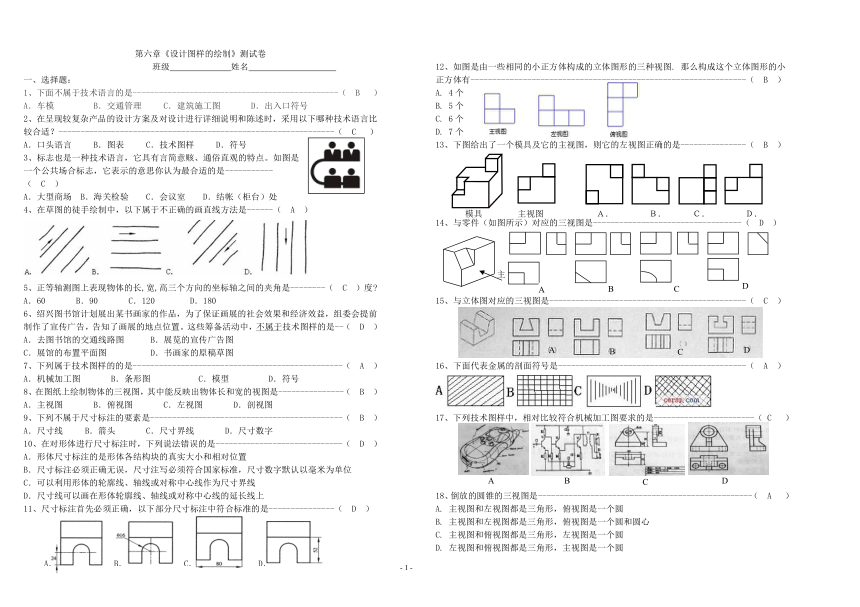

第六章《设计图样的绘制》测试卷
班级 姓名
一、选择题：
1、下面不属于技术语言的是-----------------------------------------------（ B ）
A．车模 B．交通管理 C．建筑施工图 D．出入口符号
2、在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，采用以下哪种技术语言比较合适？---------------------------------------------------------------（ C ）
A．口头语言 B．图表 C．技术图样 D．符号
3、标志也是一种技术语言，它具有言简意赅、通俗直观的特点。如图是一个公共场合标志，它表示的意思你认为最合适的是-----------（ C ）
A．大型商场 B．海关检验 C．会议室 D．结帐（柜台）处
4、在草图的徒手绘制中，以下属于不正确的画直线方法是------（ A ）
5、正等轴测图上表现物体的长,宽,高三个方向的坐标轴之间的夹角是--------（ C ）度
A．60 B．90 C．120 D．180
6、绍兴图书馆计划展出某书画家的作品，为了保证画展的社会效果和经济效益，组委会提前制作了宣传广告，告知了画展的地点位置。这些筹备活动中，不属于技术图样的是--（ D ）
A．去图书馆的交通线路图 B．展览的宣传广告图
C．展馆的布置平面图 D．书画家的原稿草图
7、下列属于技术图样的的是------------------------------------------------（ A ）
A．机械加工图 B．条形图 C．模型 D．符号
8、在图纸上绘制物体的三视图，其中能反映出物体长和宽的视图是---------------（ B ）
A．主视图 B．俯视图 C．左视图 D．剖视图
9、下列不属于尺寸标注的要素是--------------------------------------------（ B ）
A．尺寸线 B．箭头 C．尺寸界线 D．尺寸数字
10、在对形体进行尺寸标注时，下列说法错误的是-----------------------------（ D ）
A．形体尺寸标注的是形体各结构块的真实大小和相对位置
B．尺寸标注必须正确无误，尺寸注写必须符合国家标准，尺寸数字默认以毫米为单位
C．可以利用形体的轮廓线、轴线或对称中心线作为尺寸界线
D．尺寸线可以画在形体轮廓线、轴线或对称中心线的延长线上
11、尺寸标注首先必须正确，以下部分尺寸标注中符合标准的是---------------（ D ）
12、如图是由一些相同的小正方体构成的立体图形的三种视图. 那么构成这个立体图形的小正方体有---------------------------------------------------------------（ B ）
A. 4个
B. 5个
C. 6个
D. 7个
13、下图给出了一个模具及它的主视图，则它的左视图正确的是---------------（ B ）
14、与零件（如图所示）对应的三视图是----------------------------------（ D ）
15、与立体图对应的三视图是---------------------------------------------（ C ）
16、下面代表金属的剖面符号是-------------------------------------------（ A ）
17、下列技术图样中，相对比较符合机械加工图要求的是-----------------------（ C ）
18、倒放的圆锥的三视图是-------------------------------------------------（ A ）
A. 主视图和左视图都是三角形，俯视图是一个圆
B. 主视图和左视图都是三角形，俯视图是一个圆和圆心
C. 主视图和俯视图都是三角形，左视图是一个圆
D. 左视图和俯视图都是三角形，主视图是一个圆
19、三视图中的主视图要能准确反映物体的主要形体特征，以下视图中最适合作主视图的是-------------------------------------------------------------------------（ C ）
20、平面结构形体的正等轴测图,可根据形体在长、宽、高等三个方向上的基本尺寸绘制完成。其绘图步骤正确的顺序是--------------------------------------------------（ D ）
①根据长度方向30、宽度方向25的尺寸,画出左前方斜切面,从而完成全图。
②沿着上述三轴分别量出物体的长80、宽50和高40的尺寸,画出长方体的轴测图。
③根据长度方向25、高度方向15的尺寸,画出左上角斜切面。
④根据形体的结构特征,确定长(X向)、宽(Y向)、高(Z向)等三轴在图纸上的位置。
A.①②③④ B.②③④① C.④①②③ D.④②③①
21、长方体的三视图是-----------------------------------------------------（ C ）
A. 三个正方形 B. 三个一样大的长方形
C. 三个大小不一样的长方形，或其中可能有两个大小一样 D. 三个大小都不同的长方形
22、某设计师设计出一图纸后，并标注其比例是10:1，某边长的实际长度是200cm，我们在图形中标注此边长时，应标注------------------------------------------------（ D ）
A.20cm B.200cm C.2000cm D.200
23、有关三视图的规律，下面错误的是----------------------------------------( B )
A．长对正 B．高对齐 C．宽相等 D．高平齐
24、以下说法错误的是------------------------------------------------------（ C ）
A．随着信息技术的进一步发展，以计算机为主的辅助制图已经在很多领域得到广泛应用
B．计算机辅助制图有着比手工制图不可比拟的优越性
C．计算机辅助制图将在将来全面取代手工制图 D．计算机辅助制图属于技术语言的一种
25、以下不属于计算机辅助制图优点的是--------------------------------------（ A ）
A．限制设计者的思路 B．操作方便 C．虚拟现实 D．适用范围广
二、填空题：
26、技术语言是一种在技术活动中进行 的特有的语言形式。常见的技术语言有：口头语言、 、图表（包括表格、草图、效果图）、模型、符号、计算机演示、网络语言等。技术图样包括三视图、机械加工图、剖视图、线路图等。
27、正等轴测图的绘制：长(X)、宽(Y)、高(Z)三轴线夹角均为
28、三视图的绘制：
（1）主视图：物体的正面投影，即物体由前向后投影所得到的图形。
（2）俯视图：物体的水平投影，即物体由 投影所得到的图形。
（3）左视图：物体的侧面投影，即物体由 投影所得到的图形。
主视图反映物体的长和高，俯视图反映物体的 ，左视图反映物体的 。
29、尺寸标注三要素:尺寸界线、尺寸 、尺寸 。
三、作图、分析、设计题
30、根据立体图，补齐俯视图和左视图。
31、某零件（如图所示）的主视图和俯视图如图所示，请补充左视图。
32、根据所给视图和立体图，补齐缺线，并在三视图中标注该组合体的总长、总宽、总高。尺寸从图中量取，以mm为单位取整数。
33、图书馆内使用的活动木梯的立体图及待完善的三视图如图所示。
（1）请补齐左视图和俯视图中缺少的线条。
（2）根据立体图所给尺寸，在三视图中
标注出木梯对应的长、宽、高尺寸。
第六章《设计图样的绘制》测试卷
一、选择题：（每小题2分，共50分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13
答案 B C C A C D A B B D D B B
题号 14 15 16 17 18 19 20 21 22 23 24 25
答案 D C A C A C D C D B C A
二、填空题：
26、信息交流 图样
27、120°
28、由上向下 由左向右 长和宽 高和宽
29、线 数字
三、作图、分析、设计题
30、
31、
32、
33、
A． B． C． D．
模具 主视图 Ａ． Ｂ． Ｃ． Ｄ．
主视
A
B．．
C．
D
A
B
C
D
D
C
B
A
