电磁转换复习

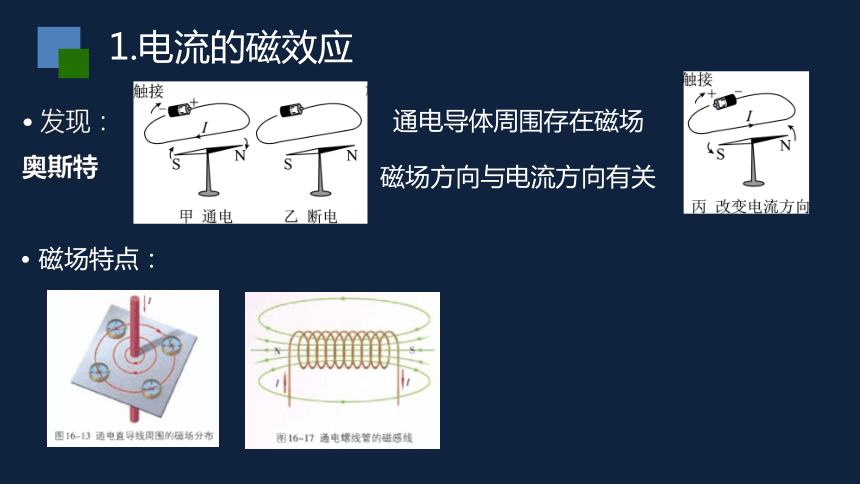

1.电流的磁效应
· 发现：
奥斯特
· 磁场特点：
磁场方向与电流方向有关
通电导体周围存在磁场
磁体与磁场
· 种类
条形磁铁
蹄形磁铁
· 特点
有N、S两极
外部磁场方向——从N极到S极
· 地磁场
磁感线：描述磁场的假象曲线

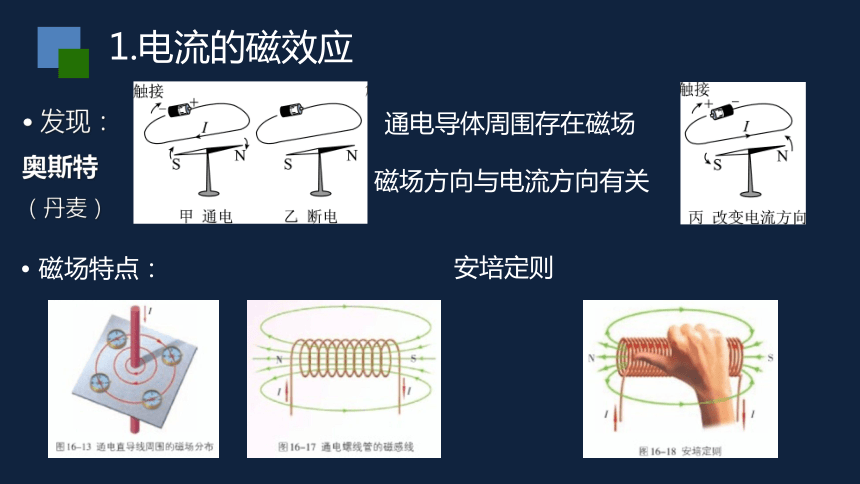

1.电流的磁效应
· 发现：
奥斯特
（丹麦）
· 磁场特点：
安培定则
通电导体周围存在磁场
磁场方向与电流方向有关
试一试
N
S
2.根据螺线管的N、S极，标出电源的“+”“﹣”极、磁感线的方向和螺线管外小磁针的N极。
1.在图中标出小磁针的N极与磁感线的方向。
3.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动的过程中，弹簧长度_____
N
N
S
+
-
N
变长

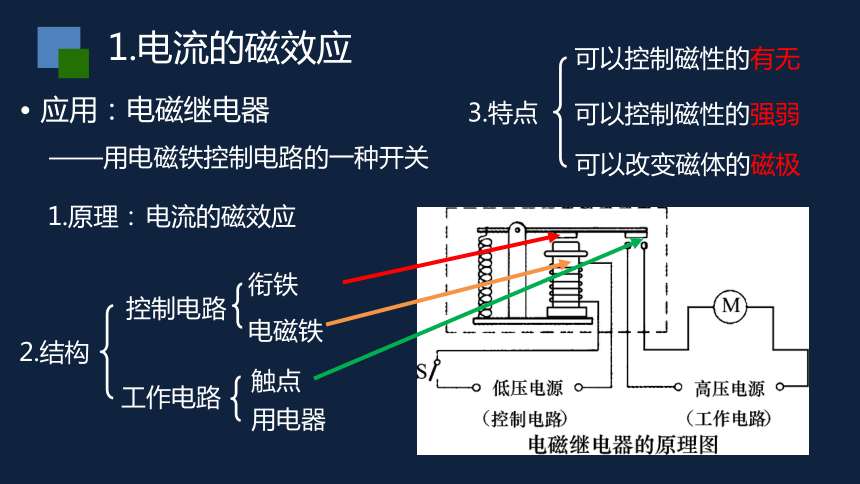

1.电流的磁效应
· 应用：电磁继电器
——用电磁铁控制电路的一种开关
2.结构
1.原理：
控制电路
工作电路
电磁铁
衔铁
3.特点
可以控制磁性的有无
可以控制磁性的强弱
可以改变磁体的磁极
电流的磁效应
触点
用电器
试一试

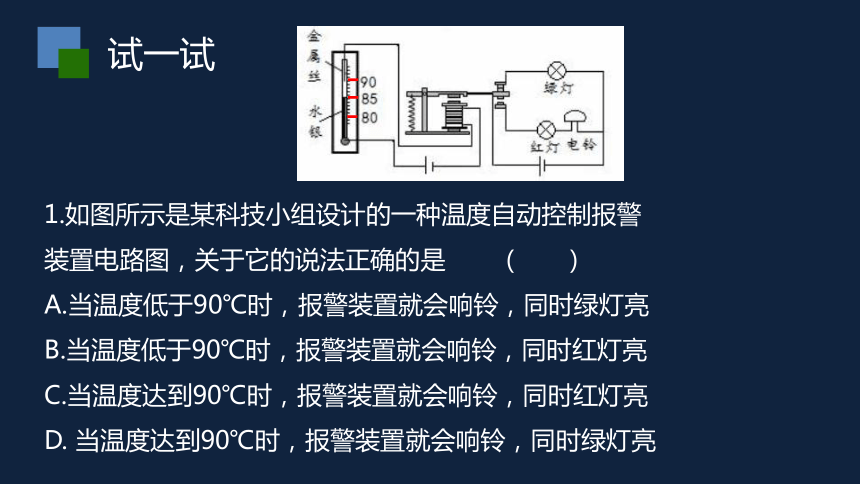

1.如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是 （ C ） A.当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B.当温度低于90℃时，报警装置就会响铃，同时红灯亮
C.当温度达到90℃时，报警装置就会响铃，同时红灯亮
D. 当温度达到90℃时，报警装置就会响铃，同时绿灯亮
请连接如图中的工作电路部分，使控制电路上S断开时甲灯亮，S合上时乙灯亮．
试一试
工作电路
控制电路
S
请连接如图中的工作电路部分，使控制电路上S合上时乙灯亮，S断开时甲灯亮．
试一试
S
2.磁场对电流的作用
· 发现：
安培
（法）
磁场对通电直导线有力的作用
磁场能使通电线圈转动
· 特点：
力的方向
——磁场对电流有力的作用
电流方向
磁场方向
影响因素
力的大小
电流大小
磁场强弱
影响因素
平衡位置
2.磁场对电流的作用
· 应用：电动机
2.结构：
1.原理：
3.能量转化：
电能转换为机械能
通电线圈在磁场中受力转动
磁体，线圈，铁片，转轴支架，换向器，电刷
3.电磁感应
· 发现：
法拉第
（英）
· 产生条件
闭合回路的一部分导体
做切割磁感线运动时
· 特点：
电流方向
磁场方向
切割磁感线运动方向
影响因素
电流大小
磁场强度
切割磁感线运动速度
影响因素
3.电磁感应
· 应用：发电机
2.结构：
磁体，线圈
1.原理：
电磁感应现象
产生的是交流电
3.特点：
4.能量转化：
机械能转换为电能
直流电动机和交流发电机比较
通电线圈在磁场中受力转动
电磁感应
电能转化为机械能
机械能转化为电能
装置 直流电动机 交流发电机
结构图
工作原理
能量转换
试一试
POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（　C ）
A B C D
电磁转换
电流的磁效应
现象：通电导体周围存在磁场
应用：电磁继电器
磁场对电流的作用
现象：通电导体在磁场中受到力的作用
应用：电动机
电磁感应
现象：闭合回路的一部分在磁场中做切割磁感线运动会产生感应电流
应用：发电机
归纳总结
试一试
如图是电加热恒温箱的原理图．控制电路由电源U1、电磁继电器、调温电阻R2和热敏电阻R1组成，其中热敏电阻R1随温度升高阻值减小，工作电路由U2和加热器R0组成，请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整．
工作电路
控制电路
试一试
如图是电加热恒温箱的原理图．控制电路由电源U1、电磁继电器、调温电阻R2和热敏电阻R1组成，其中热敏电阻R1随温度升高阻值减小，工作电路由U2和加热器R0组成，请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整．
