2010年3月份通用技术高考系统复习5---第六章·设计图样的绘制（课件）

(共23张PPT)
第六章 设计图样的绘制
设计表现图
常见的技术图样
技术改变生活 生活因技术而变
2010年3月份通用技术第二轮高考复习资料

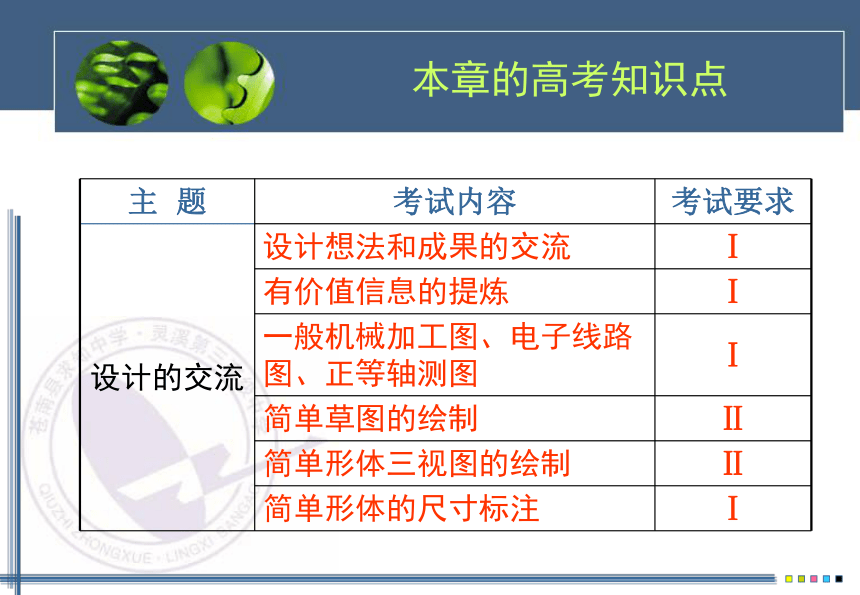

主 题 考试内容 考试要求
设计的交流 设计想法和成果的交流 Ⅰ
有价值信息的提炼 Ⅰ
一般机械加工图、电子线路图、正等轴测图 Ⅰ
简单草图的绘制 Ⅱ
简单形体三视图的绘制 Ⅱ
简单形体的尺寸标注 Ⅰ
本章的高考知识点

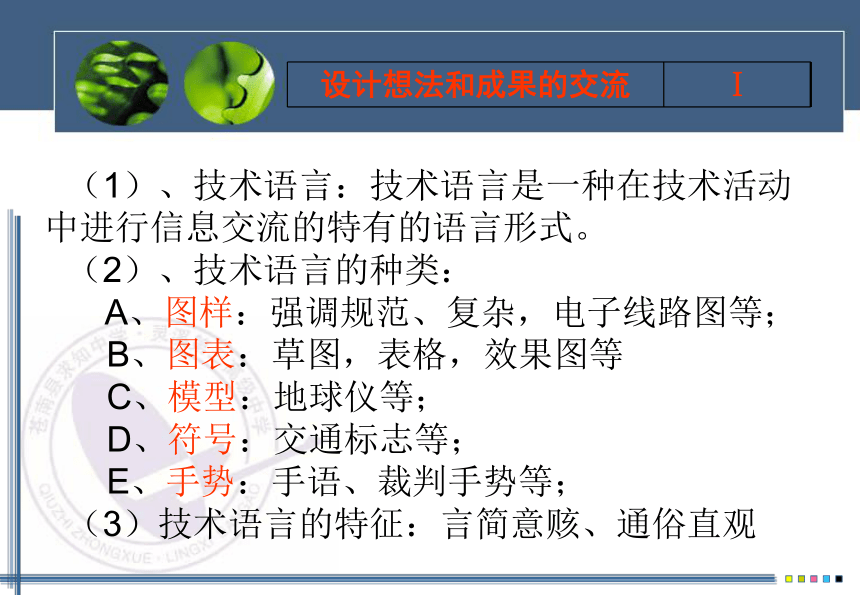

设计想法和成果的交流 Ⅰ
（1）、技术语言：技术语言是一种在技术活动中进行信息交流的特有的语言形式。
（2）、技术语言的种类：
A、图样：强调规范、复杂，电子线路图等；
B、图表：草图，表格，效果图等
C、模型：地球仪等；
D、符号：交通标志等；
E、手势：手语、裁判手势等；
（3）技术语言的特征：言简意赅、通俗直观
简单形体的尺寸标注 Ⅰ

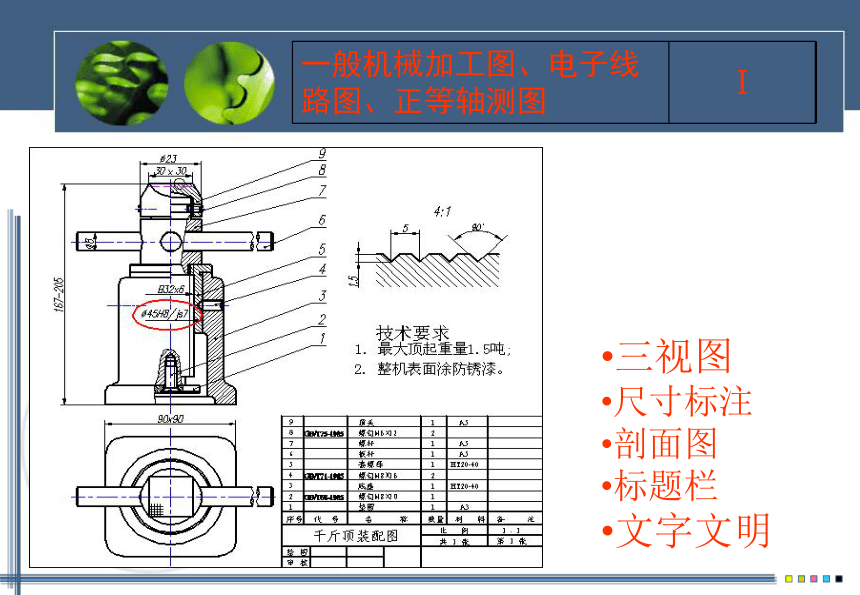

一般机械加工图、电子线路图、正等轴测图 Ⅰ
三视图
尺寸标注
剖面图
标题栏
文字文明

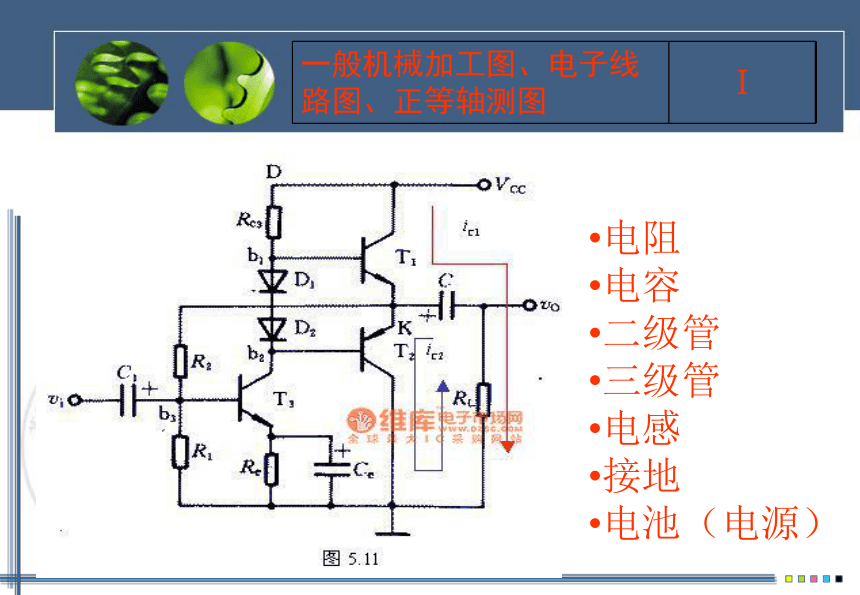

一般机械加工图、电子线路图、正等轴测图 Ⅰ
电阻
电容
二级管
三级管
电感
接地
电池（电源）

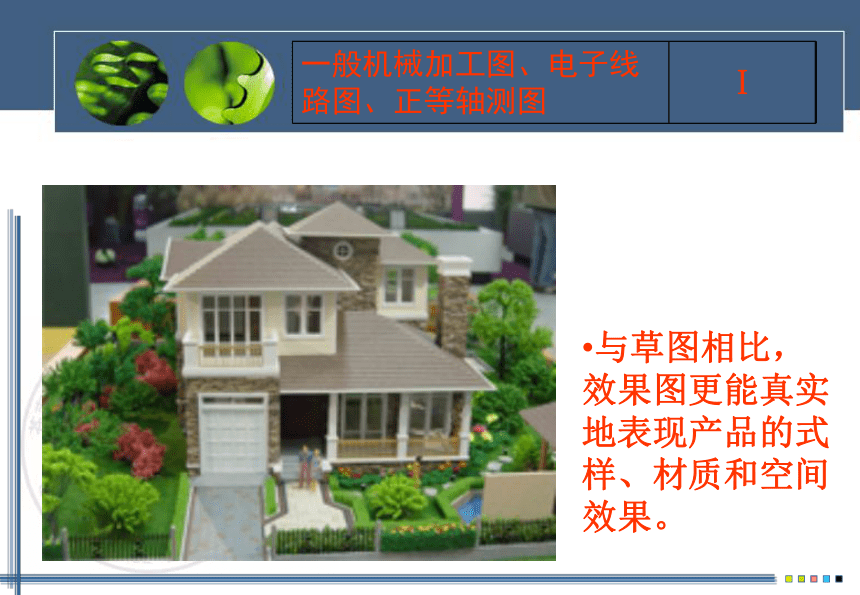

一般机械加工图、电子线路图、正等轴测图 Ⅰ
与草图相比，效果图更能真实地表现产品的式样、材质和空间效果。

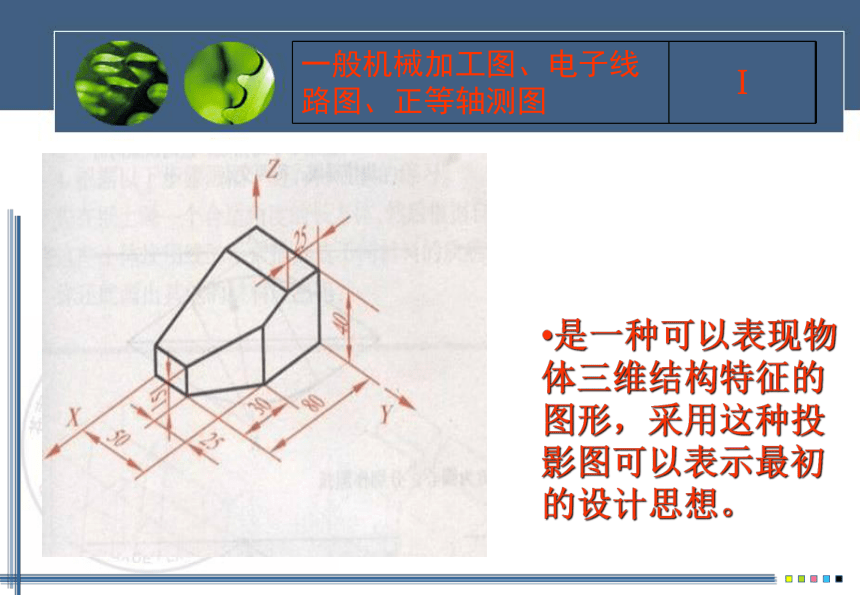

一般机械加工图、电子线路图、正等轴测图 Ⅰ
是一种可以表现物体三维结构特征的图形，采用这种投影图可以表示最初的设计思想。

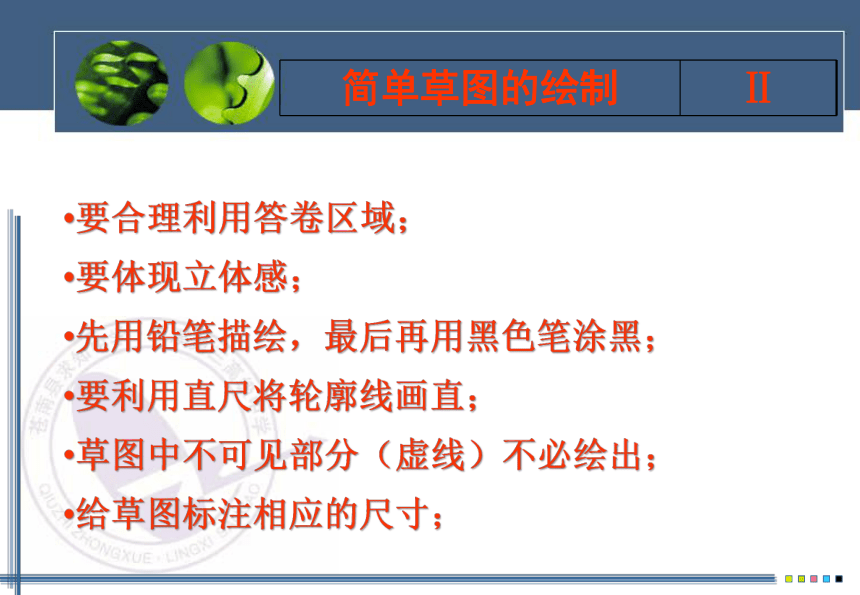

简单草图的绘制 Ⅱ
要合理利用答卷区域；
要体现立体感；
先用铅笔描绘，最后再用黑色笔涂黑；
要利用直尺将轮廓线画直；
草图中不可见部分（虚线）不必绘出；
给草图标注相应的尺寸；
简单草图的绘制 Ⅱ
第14题参考答案：
1、功能：要有足够长宽空间的单人床，适合单人休息；
2、结构：采用钢材料，具有一定的结构稳定性和强度要求，为节约占用的空间，床脚或床面可折叠；
3、人机关系：要有靠背，床垫的通风性能要好、材料要松软舒适，左右侧有护栏以提高安全性；
简单草图的绘制 Ⅱ
简单草图的绘制 Ⅱ
简单草图的绘制 Ⅱ
要合理利用答卷区域；
要体现立体感；
先用铅笔描绘，最后再用黑色笔涂黑；
要利用直尺将轮廓线画直；
草图中不可见部分（虚线）不必绘出；
给草图标注相应的尺寸；
简单草图的绘制 Ⅱ
要合理利用答卷区域；
要体现立体感；
先用铅笔描绘，最后再用黑色笔涂黑；
要利用直尺将轮廓线画直；
草图中不可见部分（虚线）不必绘出；
给草图标注相应的尺寸；
正投影法：投影光线与投影平面垂直，在投影平面上所得的投影的方法；
三视图：如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。
简单形体三视图的绘制 Ⅱ
三视图的性质1：
主视图反映形体的长和高；
俯视图反映形体的长和宽；
左视图反映形体的高和宽；
三视图的性质2：
长对正
高平齐
宽相等
简单形体三视图的绘制 Ⅱ
简单形体三视图的绘制 Ⅱ
课堂练习：请绘制该立体图的三视图。
简单形体三视图的绘制 Ⅱ
形体的尺寸标注：
三要素：尺寸界线、尺寸线、尺寸数字；
简单形体的尺寸标注 Ⅰ
50
尺寸界线
尺寸线
尺寸数字
简单形体的尺寸标注 Ⅰ
基本形体的尺寸标注：
Ф20
尺寸标注的基本要求：
正确、完整、清晰、合理；
A、正确：尺寸注写必须符合国家标准；
B、完整：尺寸必须注定齐全，不遗漏，不重复；
C、清晰：尺寸注定布局整齐，清晰，便于读图；
D、合理：尺寸注定方式符合加工要求；

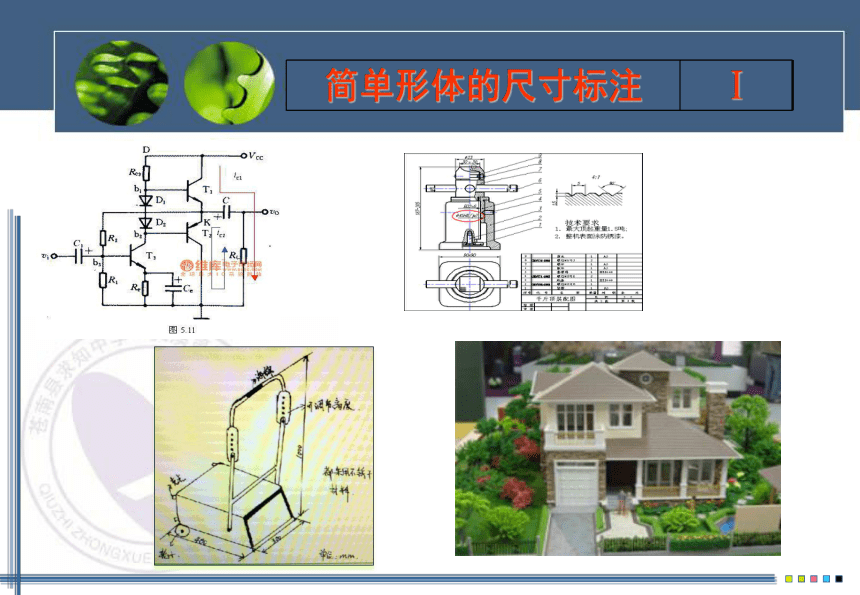

简单形体的尺寸标注 Ⅰ
简单形体的尺寸标注 Ⅰ
简单形体的尺寸标注 Ⅰ
