控制系统的工作过程与方式

(共15张PPT)

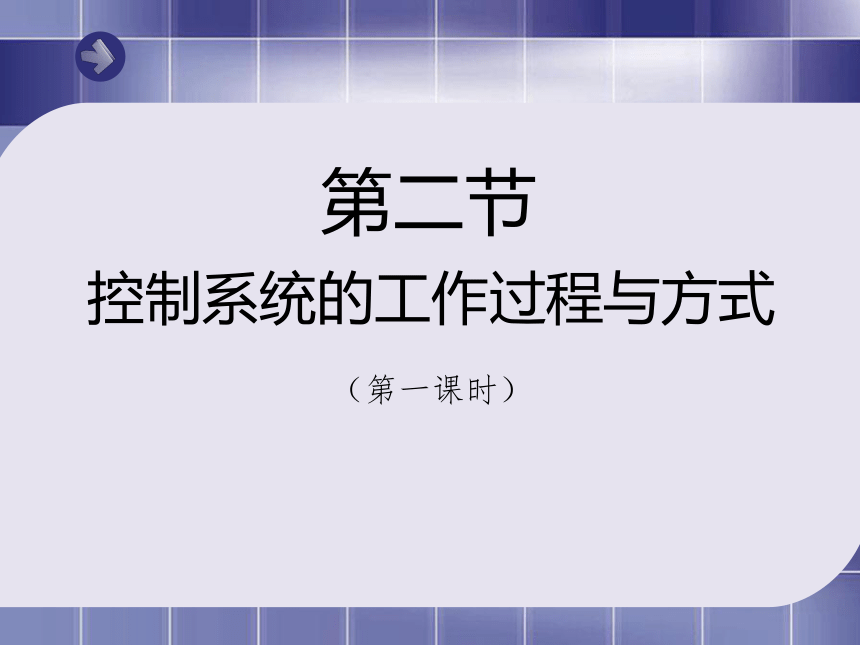

控制系统的工作过程与方式
第二节
（第一课时）
见过这样的水龙头吗？
　　自行车速度的控制的实现过程、电风扇风速的控制过程、自动门的控制过程、遥控电视频道更换的控制过程

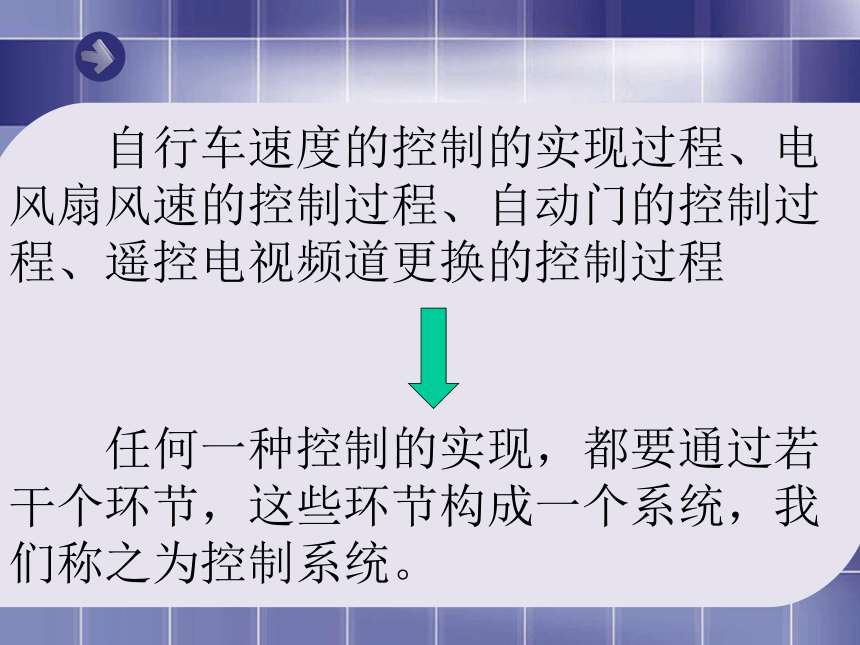

　　任何一种控制的实现，都要通过若干个环节，这些环节构成一个系统，我们称之为控制系统。

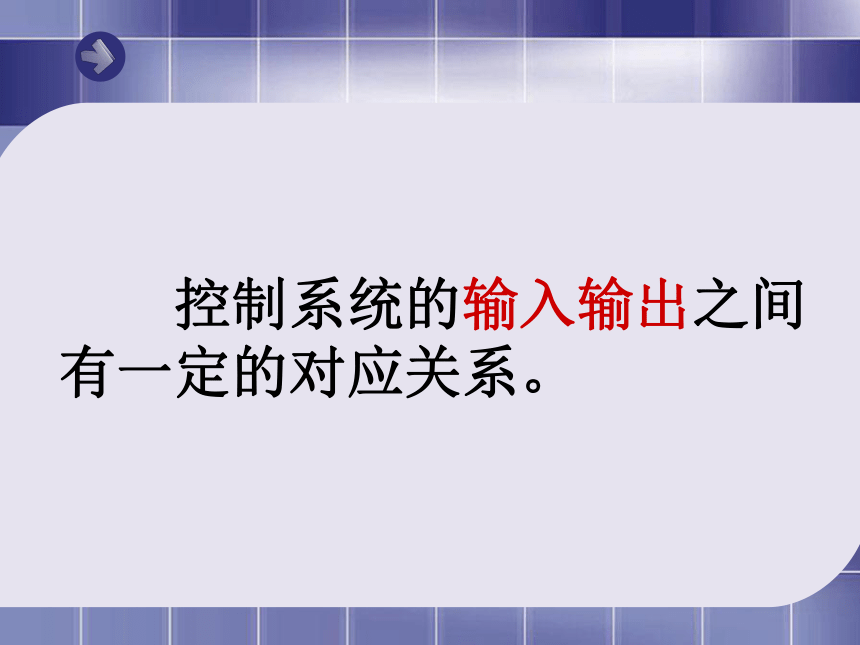

　　控制系统的输入输出之间有一定的对应关系。
开环控制系统

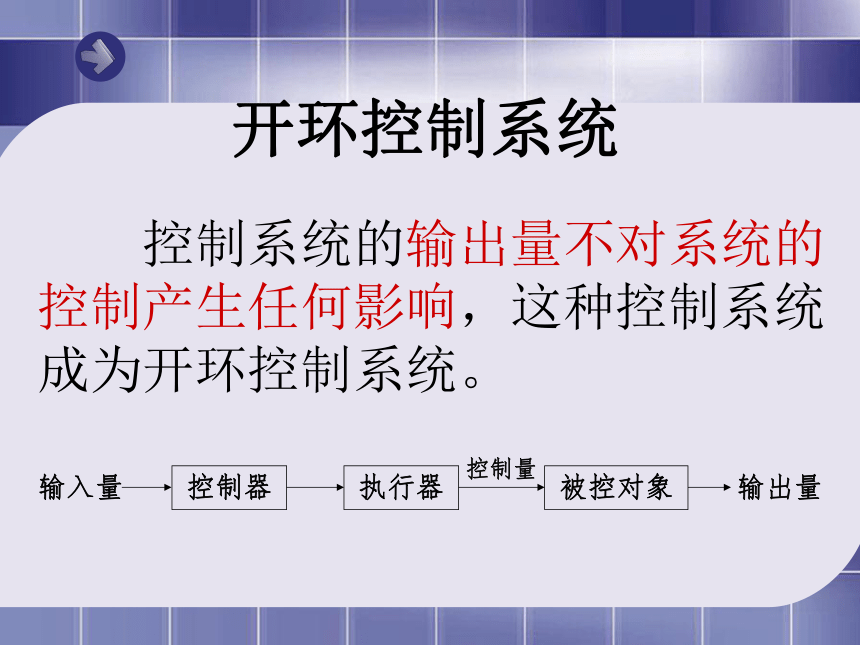

　　控制系统的输出量不对系统的控制产生任何影响，这种控制系统成为开环控制系统。
输入量
控制器
执行器
被控对象
控制量
输出量
探究：

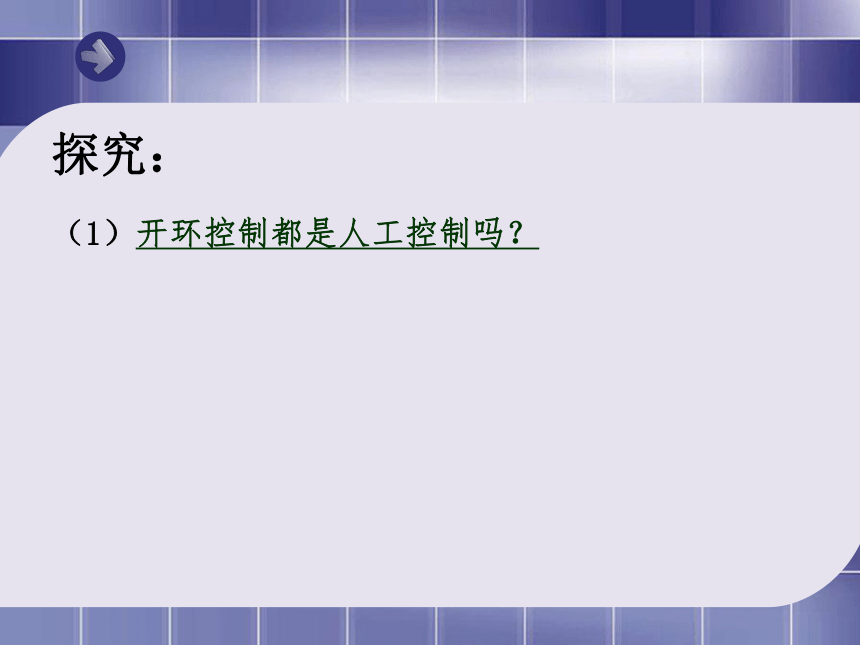

（1）开环控制都是人工控制吗？
探究：
（2）开环控制中只能有一个输入量吗？
（3）机械控制方式下实现开环控制
（1）开环控制都是人工控制吗？
探究：
（2）开环控制中只能有一个输入量吗？
（3）机械控制方式下实现开环控制
（1）开环控制都是人工控制吗？
（4）电子控制方式下实现开环控制
探究：
（2）开环控制中只能有一个输入量吗？
（3）机械控制方式下实现开环控制
（1）开环控制都是人工控制吗？
（4）电子控制方式下实现开环控制
（5）通过更换执行器改变控制系统的用途
（6）通过更换传感器改变控制系统的用途
１．

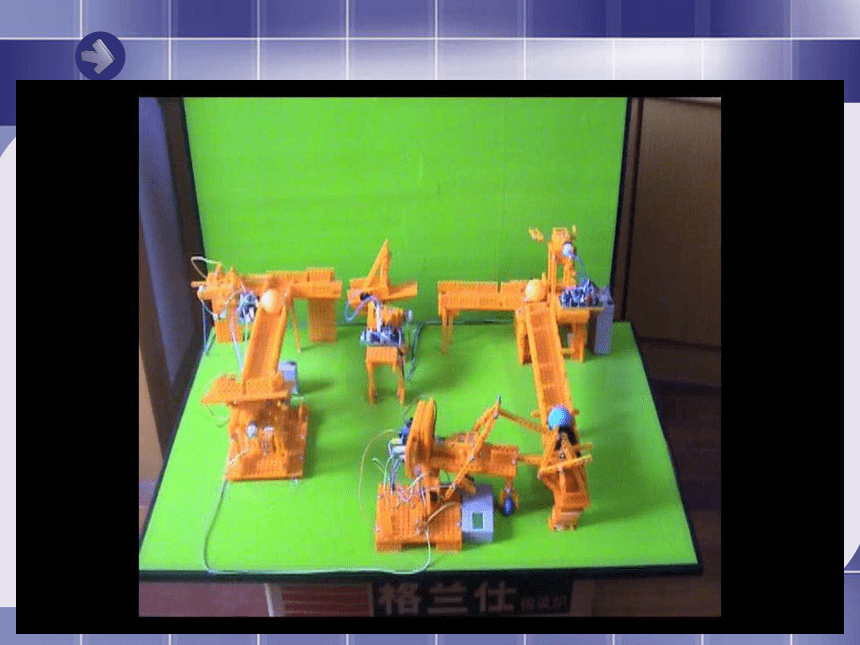

２．游戏《神奇的机器》
控制器
开环电子控制系统的组成方框图
输入
(传感器)
被控对象
输出
(执行器)
控制
(处理)
信息
(输入量)
例: 电子门铃的开环电子控制系统
用手按动按钮开关,输入一个触发信号
音乐集成电路经过触发后工作,产生一组载有”音乐”的电信号.
扬声器将电信号转变为音乐声.
输入:
控制(处理):
输出:
路灯黑夜/白天自动开关控制
