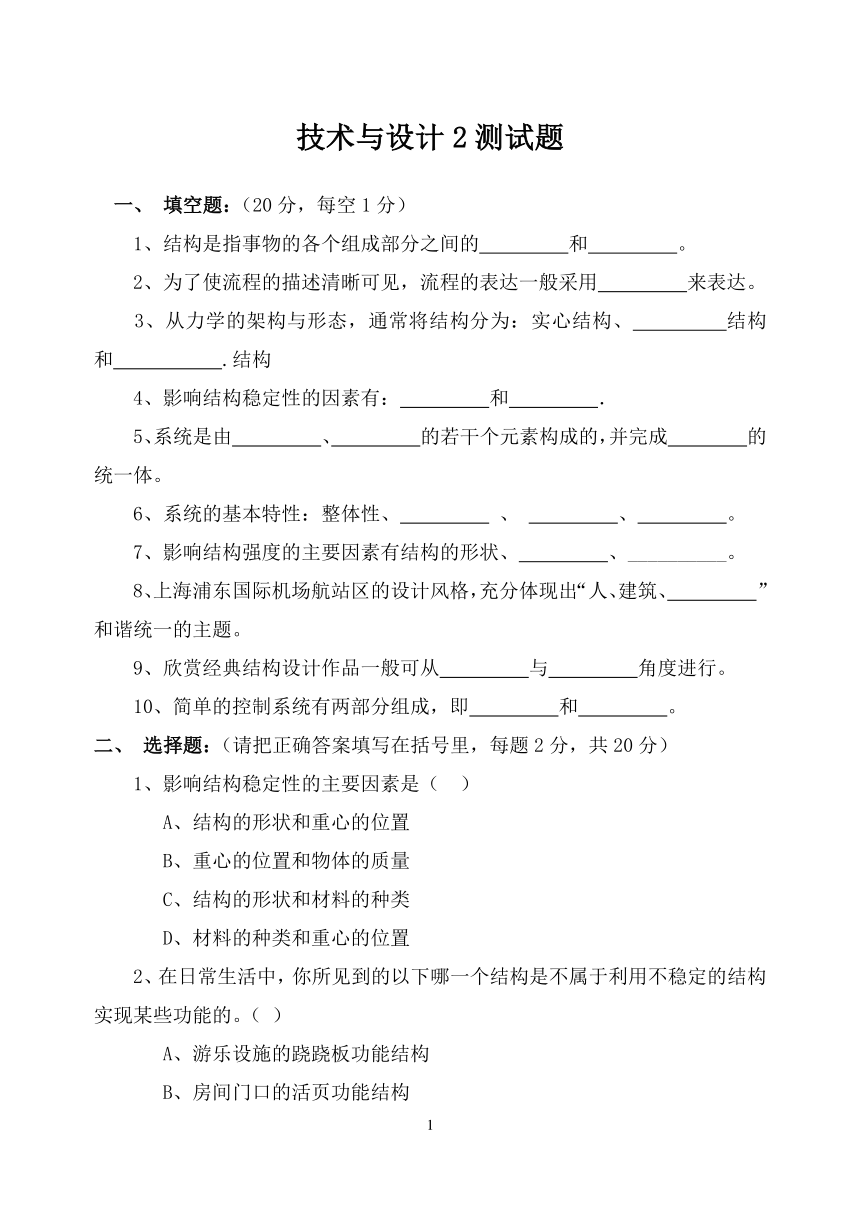

技术与设计2测试题
一、 填空题：（20分，每空1分）
1、结构是指事物的各个组成部分之间的 和 。
2、为了使流程的描述清晰可见，流程的表达一般采用 来表达。
3、从力学的架构与形态，通常将结构分为：实心结构、 结构和 .结构
4、影响结构稳定性的因素有： 和 ．
5、系统是由 、 的若干个元素构成的，并完成 的统一体。
6、系统的基本特性：整体性、 、 、 。
7、影响结构强度的主要因素有结构的形状、 、__________。
8、上海浦东国际机场航站区的设计风格，充分体现出“人、建筑、 ”和谐统一的主题。
9、欣赏经典结构设计作品一般可从 与 角度进行。
10、简单的控制系统有两部分组成，即 和 。
二、 选择题：（请把正确答案填写在括号里，每题2分，共20分）
1、影响结构稳定性的主要因素是（ ）
A、结构的形状和重心的位置
B、重心的位置和物体的质量
C、结构的形状和材料的种类
D、材料的种类和重心的位置
2、在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（ ）
A、游乐设施的跷跷板功能结构
B、房间门口的活页功能结构
C、学校运动场的篮球架结构

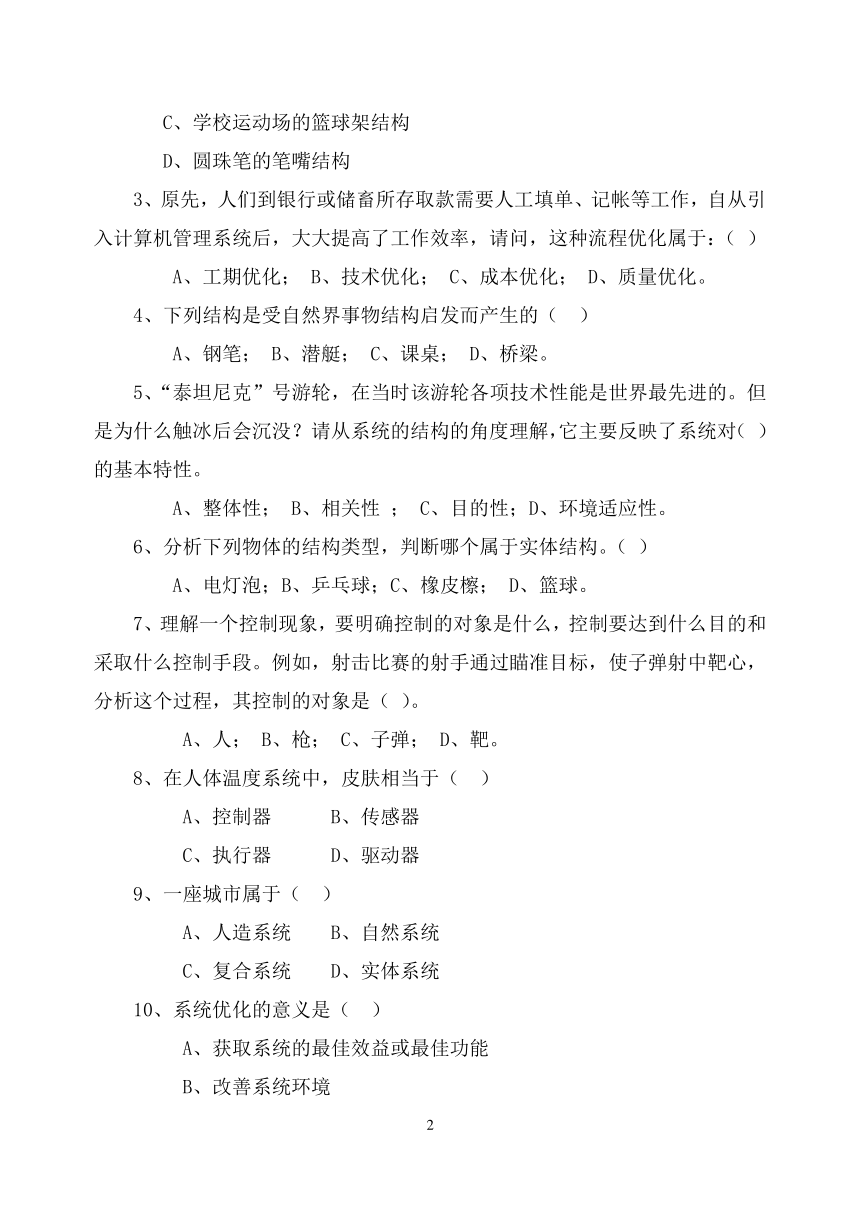

D、圆珠笔的笔嘴结构
3、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于：（ ）
A、工期优化； B、技术优化； C、成本优化； D、质量优化。
4、下列结构是受自然界事物结构启发而产生的（ ）
A、钢笔； B、潜艇； C、课桌； D、桥梁。
5、“泰坦尼克”号游轮，在当时该游轮各项技术性能是世界最先进的。但是为什么触冰后会沉没？请从系统的结构的角度理解，它主要反映了系统对（ ）
的基本特性。
A、整体性； B、相关性 ； C、目的性；D、环境适应性。
6、分析下列物体的结构类型，判断哪个属于实体结构。（ ）
A、电灯泡；B、乒乓球；C、橡皮檫； D、篮球。
7、理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。例如，射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（ ）。
A、人； B、枪； C、子弹； D、靶。
8、在人体温度系统中，皮肤相当于（ ）
A、控制器 B、传感器
C、执行器 D、驱动器
9、一座城市属于（ ）
A、人造系统 B、自然系统
C、复合系统 D、实体系统
10、系统优化的意义是（ ）
A、获取系统的最佳效益或最佳功能
B、改善系统环境
C、调整系统的结构
D、改变系统的特征
三、 判断题：（20分，每题2分。正确的打“√”，错误的打“×” ）
1、系统是一个整体，它们的功能等于是各个要素（部分）之间的功能之和。（ ）
2、结构强度与形状、材料和连接方法有关。 （ ）
3、对学校有组织、有计划、有目的的进行期末考试工作的安排，严格来说并不属于流程设计。 （ ）
4、运用系统的思想和定性定量相结合的方法，对系统进行分析，就是系统分析的基本方法。（ ）
5、系统是有相互依存、相互作用的若干个元素构成的，并完成特定功能的统一体。（ ）
6、物体的结构强度越大它的稳定性越大。 （ ）
7、生活与生产中的许多活动与事件的过程，都可理解为流程。（ ）
8、流程就是做事的顺序，科学合理的流程就是高效率，就是高质量。（ ）
9、执行器是控制器输出信号的执行机构，也称执行元件。（ ）
10、时序体现了具体活动内容的先后关系，流程中有些步骤之间的时序是不可以颠倒的。( )
四、 简答题：（10分，每题5分）
1、构成系统的基本特征是什么？
2、结构设计应考虑的主要因素？
五、 分析题：（每题15分，共30分，任选2题。注：三道题全做的则按前两题为评分标准，第三题不加分。）
1 、请试着分析不倒翁为什么不会倒？
2、 合成氨的生产工艺流程，
首先用适当的方法生产出合成氨的原料气——氨气和氢气。氮气和氢气的混合气体在合成塔内500℃和300atm条件下，通过催化剂的作用产生氨气，再通过氨分离器不断地把生成的氨分离出来，同时未转化的反应气体再进入合成塔循环加工。这就是合成氨的工艺流程。
以上是合成氨的生产工艺流程，请根据这一描述过程画出其流程方框图。
3、 学校需要设计一个学习宣传、告示栏，请同学们综合考虑它的稳定性和结构强度，以及如何选择合适的材料进行加工和安装（连接方式），并画出其结构示意图。
技术与设计2测试题参考答案
填空题：
１、搭配 排列 ２、流程图 ３、框架、壳体４、结构的形状、重心的位置 ５、相互作用、特定功能、６、相关性、目的性、环境适应性 ７、材料、材料的连接方式 ８、环境 ９、技术、文化 １０、被控对象、控制装置
选择题：
１、A ２、B ３、B ４、B ５、A
６、C ７、B ８、B ９、C 10、A
判断题：
１、√ ２、√ ３、× ４、√ ５、√
６、× ７、√ ８、√ ９、√１０、√
四、简答题：
答题要点：此题考查系统的基本特征，可以从以下几个方面来说：
a.整体性 b.相关性c.目的性d.环境适应性
答题要点：A.明确结构的功能；B.确定设计方案； C.材料的选定； D.连接方式； E.及根据尺寸、比例绘制草图； F.改进设计并绘制设计图纸等等。
五、 分析题：
1、答题要点：作用在物体重心上的重力，总有将物体的重心尽量拉近地面的趋势，不倒翁之所以稳定，就是因为它的重心设置的很低，在它纵向长度的一半以下。
2、
3、答题要点：此题是对是考查学生对结构的强度与稳定性的理解，分析影响它们的因素。A 、通过正确的选择结构和材料，增加结构的强度和稳定性。B、要从结构的形状、材料及材料的连接方式三个方面分析。C、对于结构的稳定性要从结构的形状和重心的位置两个方面分析。
高温、高压
合成
净化
分离
压缩
原料气的制取
液氨
PAGE
5
一、 填空题：（20分，每空1分）
1、结构是指事物的各个组成部分之间的 和 。
2、为了使流程的描述清晰可见，流程的表达一般采用 来表达。
3、从力学的架构与形态，通常将结构分为：实心结构、 结构和 .结构
4、影响结构稳定性的因素有： 和 ．
5、系统是由 、 的若干个元素构成的，并完成 的统一体。
6、系统的基本特性：整体性、 、 、 。
7、影响结构强度的主要因素有结构的形状、 、__________。
8、上海浦东国际机场航站区的设计风格，充分体现出“人、建筑、 ”和谐统一的主题。
9、欣赏经典结构设计作品一般可从 与 角度进行。
10、简单的控制系统有两部分组成，即 和 。
二、 选择题：（请把正确答案填写在括号里，每题2分，共20分）
1、影响结构稳定性的主要因素是（ ）
A、结构的形状和重心的位置
B、重心的位置和物体的质量
C、结构的形状和材料的种类
D、材料的种类和重心的位置
2、在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（ ）
A、游乐设施的跷跷板功能结构
B、房间门口的活页功能结构
C、学校运动场的篮球架结构
D、圆珠笔的笔嘴结构
3、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于：（ ）
A、工期优化； B、技术优化； C、成本优化； D、质量优化。
4、下列结构是受自然界事物结构启发而产生的（ ）
A、钢笔； B、潜艇； C、课桌； D、桥梁。
5、“泰坦尼克”号游轮，在当时该游轮各项技术性能是世界最先进的。但是为什么触冰后会沉没？请从系统的结构的角度理解，它主要反映了系统对（ ）
的基本特性。
A、整体性； B、相关性 ； C、目的性；D、环境适应性。
6、分析下列物体的结构类型，判断哪个属于实体结构。（ ）
A、电灯泡；B、乒乓球；C、橡皮檫； D、篮球。
7、理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。例如，射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（ ）。
A、人； B、枪； C、子弹； D、靶。
8、在人体温度系统中，皮肤相当于（ ）
A、控制器 B、传感器
C、执行器 D、驱动器
9、一座城市属于（ ）
A、人造系统 B、自然系统
C、复合系统 D、实体系统
10、系统优化的意义是（ ）
A、获取系统的最佳效益或最佳功能
B、改善系统环境
C、调整系统的结构
D、改变系统的特征
三、 判断题：（20分，每题2分。正确的打“√”，错误的打“×” ）
1、系统是一个整体，它们的功能等于是各个要素（部分）之间的功能之和。（ ）
2、结构强度与形状、材料和连接方法有关。 （ ）
3、对学校有组织、有计划、有目的的进行期末考试工作的安排，严格来说并不属于流程设计。 （ ）
4、运用系统的思想和定性定量相结合的方法，对系统进行分析，就是系统分析的基本方法。（ ）
5、系统是有相互依存、相互作用的若干个元素构成的，并完成特定功能的统一体。（ ）
6、物体的结构强度越大它的稳定性越大。 （ ）
7、生活与生产中的许多活动与事件的过程，都可理解为流程。（ ）
8、流程就是做事的顺序，科学合理的流程就是高效率，就是高质量。（ ）
9、执行器是控制器输出信号的执行机构，也称执行元件。（ ）
10、时序体现了具体活动内容的先后关系，流程中有些步骤之间的时序是不可以颠倒的。( )
四、 简答题：（10分，每题5分）
1、构成系统的基本特征是什么？
2、结构设计应考虑的主要因素？
五、 分析题：（每题15分，共30分，任选2题。注：三道题全做的则按前两题为评分标准，第三题不加分。）
1 、请试着分析不倒翁为什么不会倒？
2、 合成氨的生产工艺流程，
首先用适当的方法生产出合成氨的原料气——氨气和氢气。氮气和氢气的混合气体在合成塔内500℃和300atm条件下，通过催化剂的作用产生氨气，再通过氨分离器不断地把生成的氨分离出来，同时未转化的反应气体再进入合成塔循环加工。这就是合成氨的工艺流程。
以上是合成氨的生产工艺流程，请根据这一描述过程画出其流程方框图。
3、 学校需要设计一个学习宣传、告示栏，请同学们综合考虑它的稳定性和结构强度，以及如何选择合适的材料进行加工和安装（连接方式），并画出其结构示意图。
技术与设计2测试题参考答案
填空题：
１、搭配 排列 ２、流程图 ３、框架、壳体４、结构的形状、重心的位置 ５、相互作用、特定功能、６、相关性、目的性、环境适应性 ７、材料、材料的连接方式 ８、环境 ９、技术、文化 １０、被控对象、控制装置
选择题：
１、A ２、B ３、B ４、B ５、A
６、C ７、B ８、B ９、C 10、A
判断题：
１、√ ２、√ ３、× ４、√ ５、√
６、× ７、√ ８、√ ９、√１０、√
四、简答题：
答题要点：此题考查系统的基本特征，可以从以下几个方面来说：
a.整体性 b.相关性c.目的性d.环境适应性
答题要点：A.明确结构的功能；B.确定设计方案； C.材料的选定； D.连接方式； E.及根据尺寸、比例绘制草图； F.改进设计并绘制设计图纸等等。
五、 分析题：
1、答题要点：作用在物体重心上的重力，总有将物体的重心尽量拉近地面的趋势，不倒翁之所以稳定，就是因为它的重心设置的很低，在它纵向长度的一半以下。
2、
3、答题要点：此题是对是考查学生对结构的强度与稳定性的理解，分析影响它们的因素。A 、通过正确的选择结构和材料，增加结构的强度和稳定性。B、要从结构的形状、材料及材料的连接方式三个方面分析。C、对于结构的稳定性要从结构的形状和重心的位置两个方面分析。
高温、高压
合成
净化
分离
压缩
原料气的制取
液氨
