[监测] 第四单元《控制与设计》单元测试卷以及答案（普通卷）

高中通用技术 技术与设计2（苏教版）
第四单元 控制与设计
监 测 试 题1
天津市第109中学 张金龙
一、选择题（每题3分，共24分）
1.普通家用自行车的刹车控制是属于：( )
A、机械控制 B、气动控制 C、液压控制 D、电子控制
2．按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是( )。
A．控制电路 　B．红绿灯 C．开关装置 D．路面车辆
3.人们使用空调器对室内温度进行调节，使人感到舒适．这是控制在（ ）方面的应用．
Ａ、生活　　Ｂ、生产　　Ｃ、农业　　　Ｄ、军事
4.下列控制系统中，属于开环控制系统的是（ ）。
A、智能电冰箱的温度控制 B、计算机的CPU上的风扇的转速控制
C、现代化农业温室的温度控制 D、红绿灯定时控制系统
5．理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。例如，导弹控制系统控制的是导弹与目标之间的距离，目的是要击中目标（距离为零），分析这个控制系统，其控制的对象是：（ ）
A、人 B、目标 C、计算机 D、导弹
6．我们理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（ ）
　　A、人 B、枪 C、子弹 D、靶
7．控制系统中属于自动控制系统的是（ ）
A、按钮开关控制 B、普通自来水龙头 C、花房恒温度控制 D、汽车驾驶
8．电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（ ）
A 、输入量 B、输出量 C、控制量 D、其他量
二、填空题（每题3分，共18分）
1. 闭环控制系统的信息流在传输过程中有反传比较动作，所以说闭环控制系统在工作中能对 的偏差进行自动调整和补偿，提高系统的工作精度和抗干扰能力。

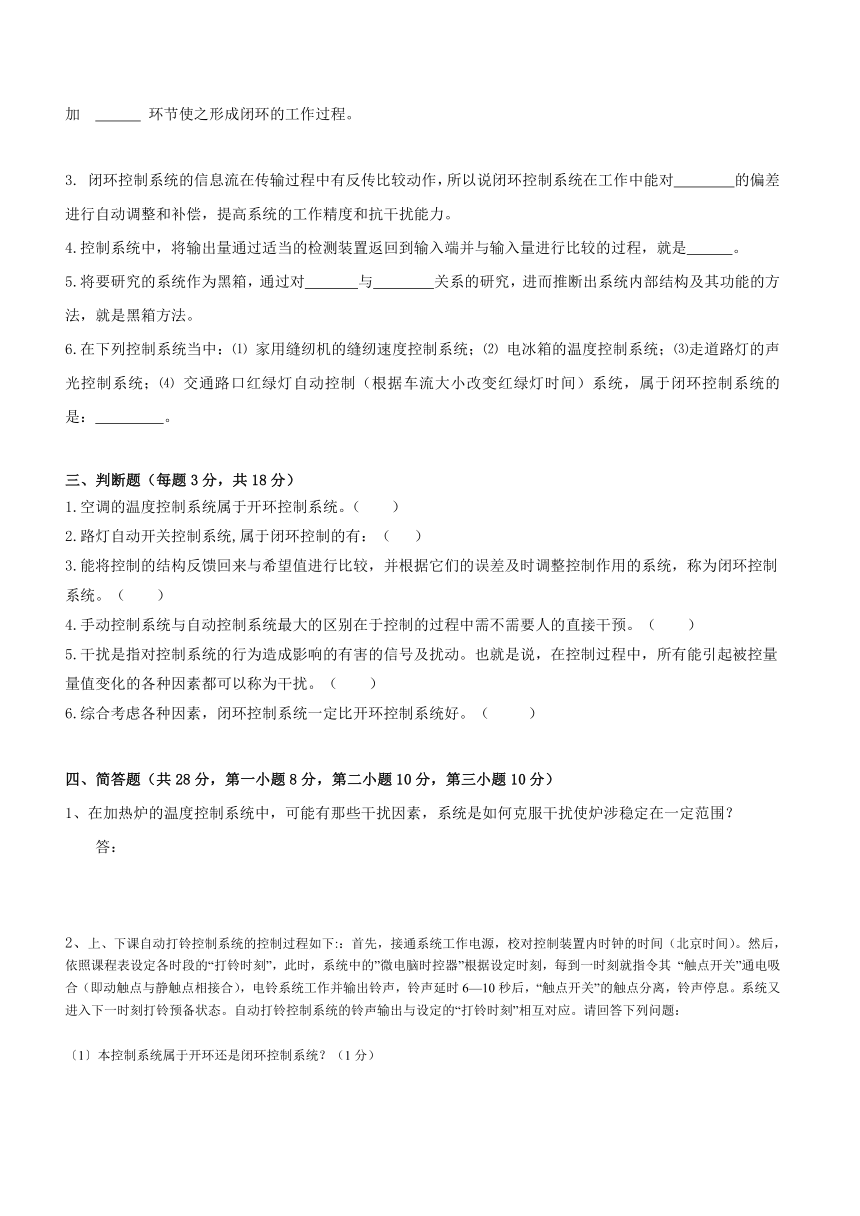

2.干扰是控制系统的外部环境与条件对系统的工作准确性产生的影响，排除干扰的有效方法是在系统中增加 环节使之形成闭环的工作过程。
3. 闭环控制系统的信息流在传输过程中有反传比较动作，所以说闭环控制系统在工作中能对 的偏差进行自动调整和补偿，提高系统的工作精度和抗干扰能力。
4.控制系统中，将输出量通过适当的检测装置返回到输入端并与输入量进行比较的过程，就是 。
5.将要研究的系统作为黑箱，通过对 与 关系的研究，进而推断出系统内部结构及其功能的方法，就是黑箱方法。
6.在下列控制系统当中：⑴ 家用缝纫机的缝纫速度控制系统；⑵ 电冰箱的温度控制系统；⑶走道路灯的声光控制系统；⑷ 交通路口红绿灯自动控制（根据车流大小改变红绿灯时间）系统，属于闭环控制系统的是： 。
三、判断题（每题3分，共18分）
1.空调的温度控制系统属于开环控制系统。（ ）
2.路灯自动开关控制系统,属于闭环控制的有：（ ）
3.能将控制的结构反馈回来与希望值进行比较，并根据它们的误差及时调整控制作用的系统，称为闭环控制系统。（ ）
4.手动控制系统与自动控制系统最大的区别在于控制的过程中需不需要人的直接干预。（ ）
5.干扰是指对控制系统的行为造成影响的有害的信号及扰动。也就是说，在控制过程中，所有能引起被控量量值变化的各种因素都可以称为干扰。（ ）
6.综合考虑各种因素，闭环控制系统一定比开环控制系统好。（ ）
四、简答题（共28分，第一小题8分，第二小题10分，第三小题10分）
1、在加热炉的温度控制系统中，可能有那些干扰因素，系统是如何克服干扰使炉涉稳定在一定范围？
答：
2、上、下课自动打铃控制系统的控制过程如下:：首先，接通系统工作电源，校对控制装置内时钟的时间（北京时间）。然后，依照课程表设定各时段的“打铃时刻”，此时，系统中的”微电脑时控器”根据设定时刻，每到一时刻就指令其 “触点开关”通电吸合（即动触点与静触点相接合），电铃系统工作并输出铃声，铃声延时6—10秒后，“触点开关”的触点分离，铃声停息。系统又进入下一时刻打铃预备状态。自动打铃控制系统的铃声输出与设定的“打铃时刻”相互对应。请回答下列问题：

〔1〕本控制系统属于开环还是闭环控制系统？（1分）

（2）本控制系统中的 “控制器”和 “被控对象”分别是什么？（2分）


（3）请画出该控制系统的方框图。（3分）
3.下图是房间温度控制系统的方框图，请回答下列问题。
（1）本控制系统中的控制对象是什么？（2分）
（2）本控制系统中的被控量和输入量是什么？（4分）
（3）在该控制系统工作时，打开空调房间的门窗，对控制系统起什么作用？（4分）
五、分析题（共12分）
1、分析抽水马桶水箱的水位自动控制系统，并回答以下问题：
（1）该系统的控制对象是什么？输入量和输出量分别是什么？
答：
（2）该系统存在哪些干扰因素？
答：
（3）该系统是开环控制还是闭环控制？请简述你的理由。
答：
参考答案：
一、选择题（每题3分，共24分）
1. A 2．B． 3. Ａ 4. D 5． D 6． B 7． C 8． C
二、填空题（每题3分，共18分）
1.输出量 2. 检测 3.被控量 4.反馈 5.输入与输出 6. ⑵ 、 ⑷ 。
三、判断题（每题3分，共18分）
1.（ × ）2.（ ×）3.√）4.（√）5.（×）6.（×）
四、简答题（共28分，第一小题8分，第二小题10分，第三小题10分）
1、答：（1）在加热炉的温度控制系统中，主要干扰因素有：加热炉外的环境温度变化、加热器电压的波动等。
（2）系统通过检测装置检测炉内的温度值，并与给定温度值进行比较，将偏差传给控制器进行控制，从而克服干扰使温度稳定在给定值得范围内。
2、略
3、略
五、分析题（共12分）
1、（1）答：该系统的控制对象是：抽水马桶的水箱；
该系统的输入量是：给定水位；
该系统的输出量是：实际水位。
（2）答：主要干扰因素是：水箱的出水量。
（3）答：该系统是是闭环控制。
第3题图
