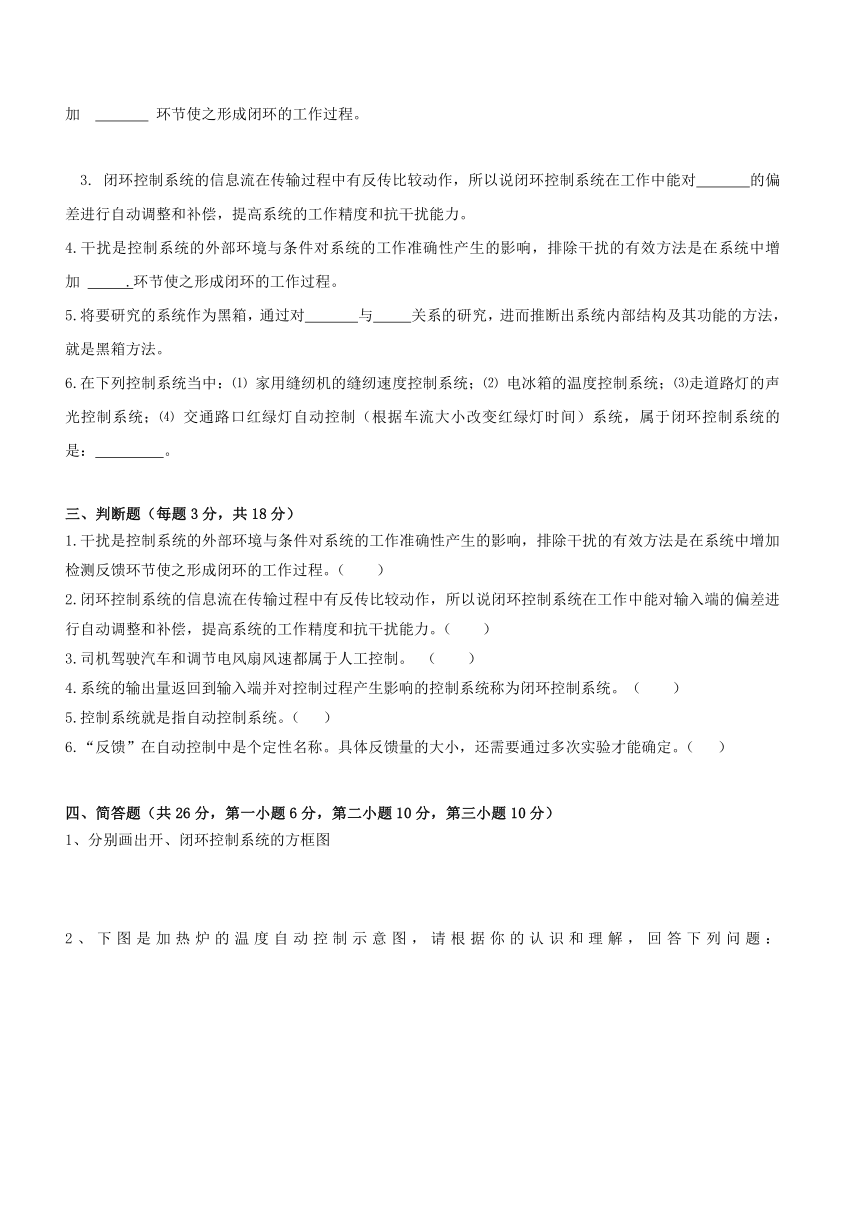

图片预览
文档简介
高中通用技术 技术与设计2（苏教版）
第四单元 控制与设计
监 测 试 题2
天津市第109中学 张金龙
一、选择题（每题3分，共24分）
1.普通家用自行车的刹车控制是属于：( )
A、机械控制 B、气动控制 C、液压控制 D、电子控制
2．按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是( )。
A．控制电路 B．红绿灯 C．开关装置 D．路面车辆
3.人们使用空调器对室内温度进行调节，使人感到舒适．这是控制在（ ）方面的应用．
Ａ、生活 Ｂ、生产 Ｃ、农业 Ｄ、军事
4.下列控制系统中，属于开环控制系统的是（ ）。
A、智能电冰箱的温度控制 B、计算机的CPU上的风扇的转速控制
C、现代化农业温室的温度控制 D、红绿灯定时控制系统
5．理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。例如，导弹控制系统控制的是导弹与目标之间的距离，目的是要击中目标（距离为零），分析这个控制系统，其控制的对象是：（ ）
A、人 B、目标 C、计算机 D、导弹
6．我们理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（ ）
A、人 B、枪 C、子弹 D、靶
7．控制系统中属于自动控制系统的是（ ）
A、按钮开关控制 B、普通自来水龙头 C、花房恒温度控制 D、汽车驾驶
8．电冰箱工作时温度设定在一定的范围值，当箱内温度变化超过设定的范围值时，热敏电阻的阻值也相应地变化，通过热敏电阻的变化电流经过三极管放大器的放大，带动继电器，控制压缩的启动，实现电冰箱的温度控制。温度的变化量是：（ ）
A 、输入量 B、输出量 C、控制量 D、其他量
二、填空题（每题3分，共18分）
1. 闭环控制系统的信息流在传输过程中有反传比较动作，所以说闭环控制系统在工作中能对 的偏差进行自动调整和补偿，提高系统的工作精度和抗干扰能力。
2.干扰是控制系统的外部环境与条件对系统的工作准确性产生的影响，排除干扰的有效方法是在系统中增加 环节使之形成闭环的工作过程。
3. 闭环控制系统的信息流在传输过程中有反传比较动作，所以说闭环控制系统在工作中能对 的偏差进行自动调整和补偿，提高系统的工作精度和抗干扰能力。
4.干扰是控制系统的外部环境与条件对系统的工作准确性产生的影响，排除干扰的有效方法是在系统中增加 .环节使之形成闭环的工作过程。
5.将要研究的系统作为黑箱，通过对 与 关系的研究，进而推断出系统内部结构及其功能的方法，就是黑箱方法。
6.在下列控制系统当中：⑴ 家用缝纫机的缝纫速度控制系统；⑵ 电冰箱的温度控制系统；⑶走道路灯的声光控制系统；⑷ 交通路口红绿灯自动控制（根据车流大小改变红绿灯时间）系统，属于闭环控制系统的是： 。
三、判断题（每题3分，共18分）
1.干扰是控制系统的外部环境与条件对系统的工作准确性产生的影响，排除干扰的有效方法是在系统中增加检测反馈环节使之形成闭环的工作过程。（ ）
2.闭环控制系统的信息流在传输过程中有反传比较动作，所以说闭环控制系统在工作中能对输入端的偏差进行自动调整和补偿，提高系统的工作精度和抗干扰能力。（ ）
3.司机驾驶汽车和调节电风扇风速都属于人工控制。 （ ）
4.系统的输出量返回到输入端并对控制过程产生影响的控制系统称为闭环控制系统。（ ）
5.控制系统就是指自动控制系统。（ ）
6.“反馈”在自动控制中是个定性名称。具体反馈量的大小，还需要通过多次实验才能确定。（ ）
四、简答题（共26分，第一小题6分，第二小题10分，第三小题10分）
1、分别画出开、闭环控制系统的方框图
2、下图是加热炉的温度自动控制示意图，请根据你的认识和理解，回答下列问题：
（3）可能的干扰有：打开炉门，放入或取出东西；外界温度的变化；电压的变化等。
3.下图是房间温度控制系统的方框图，请回答下列问题。
（1）本控制系统中的控制对象是什么？（2分）
（2）本控制系统中的被控量和输入量是什么？（4分）
（3）在该控制系统工作时，打开空调房间的门窗，对控制系统起什么作用？（4分）
五、分析题（共14分）
1、如图所示是水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此
时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。试回答以下问题：
（1）该控制系统是开环控制还是闭环控制？
（2）该控制系统的输入量和输出量分别是什么？
（3）该控制系统中浮子起什么作用？
（4）画出控制系统的框图。
参考答案：
一、选择题（每题3分，共24分）
1.A 2.B 3.A 4.D 5.D 6. B 7.C 8.C
二、填空题（每题3分，共18分）
1. 输出量 2. 检测 3.被控量 4.反馈 5.输入与输出 6. ⑵ 、 ⑷ 。
三、判断题（每题3分，共18分）
1.（ y ）2.（ n ）3.（ y ） 4.（ y ）5.（ n ）6.（ y ）
四、简答题（共26分，第一小题6分，第二小题10分，第三小题10分）
1、 略
2、略
3、略
五、分析题（共14分）
1、
（1） 闭环控制系统
（2）输入量：给定水位 输出量：实际水位（
（3）该控制系统中浮子起检测输出量和输入量差值的作用。若学生回答起反馈作用也认为正确。
（4）
第3题图
