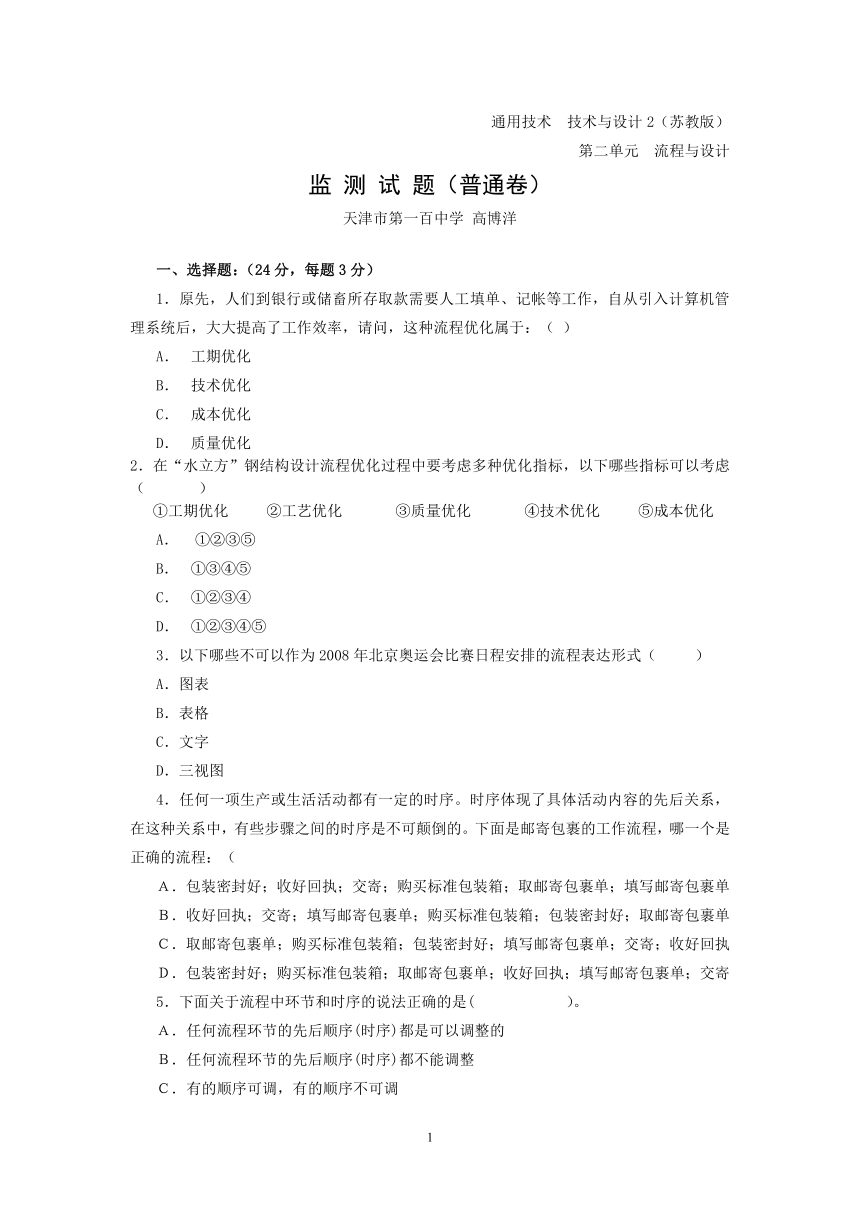

[监测]第二单元《流程与设计》（普通卷2）以及答案

通用技术 技术与设计2（苏教版）
第二单元 流程与设计
监 测 试 题（普通卷）
天津市第一百中学 高博洋
一、选择题：（24分，每题3分）
1．原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于：（ ）
工期优化
技术优化
成本优化
质量优化
2．在“水立方”钢结构设计流程优化过程中要考虑多种优化指标，以下哪些指标可以考虑（ ）
①工期优化 ②工艺优化 ③质量优化 ④技术优化 ⑤成本优化
①②③⑤
①③④⑤
①②③④
①②③④⑤
3．以下哪些不可以作为2008年北京奥运会比赛日程安排的流程表达形式（ ）
A．图表
B．表格
C．文字
D．三视图
4．任何一项生产或生活活动都有一定的时序。时序体现了具体活动内容的先后关系，在这种关系中，有些步骤之间的时序是不可颠倒的。下面是邮寄包裹的工作流程，哪一个是正确的流程：（
Ａ．包装密封好；收好回执；交寄；购买标准包装箱；取邮寄包裹单；填写邮寄包裹单
Ｂ．收好回执；交寄；填写邮寄包裹单；购买标准包装箱；包装密封好；取邮寄包裹单
Ｃ．取邮寄包裹单；购买标准包装箱；包装密封好；填写邮寄包裹单；交寄；收好回执
Ｄ．包装密封好；购买标准包装箱；取邮寄包裹单；收好回执；填写邮寄包裹单；交寄
5．下面关于流程中环节和时序的说法正确的是( ）。
Ａ．任何流程环节的先后顺序(时序)都是可以调整的
Ｂ．任何流程环节的先后顺序(时序)都不能调整
Ｃ．有的顺序可调，有的顺序不可调

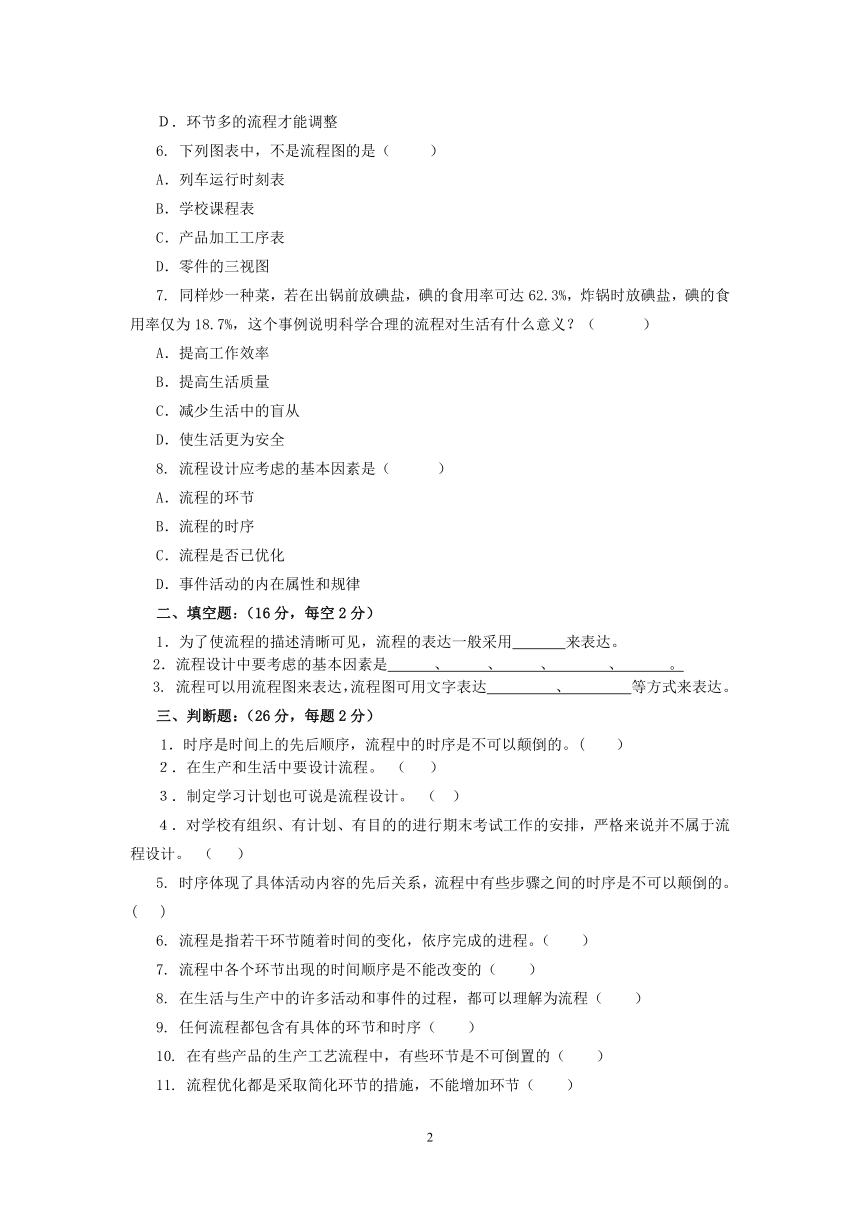

Ｄ．环节多的流程才能调整
6. 下列图表中，不是流程图的是（ ）
A．列车运行时刻表
B．学校课程表
C．产品加工工序表
D．零件的三视图
7. 同样炒一种菜，若在出锅前放碘盐，碘的食用率可达62.3%，炸锅时放碘盐，碘的食用率仅为18.7%，这个事例说明科学合理的流程对生活有什么意义？（　　　）
A．提高工作效率
B．提高生活质量
C．减少生活中的盲从
D．使生活更为安全
8. 流程设计应考虑的基本因素是（ ）
A．流程的环节
B．流程的时序
C．流程是否已优化
D．事件活动的内在属性和规律
二、填空题：（16分，每空2分）
1．为了使流程的描述清晰可见，流程的表达一般采用 来表达。
2．流程设计中要考虑的基本因素是 、 、 、 、 。
3. 流程可以用流程图来表达，流程图可用文字表达 、 等方式来表达。
三、判断题：（26分，每题2分）
1．时序是时间上的先后顺序，流程中的时序是不可以颠倒的。( ）
２．在生产和生活中要设计流程。 （ ）
３．制定学习计划也可说是流程设计。 （　）
４．对学校有组织、有计划、有目的的进行期末考试工作的安排，严格来说并不属于流程设计。 （ ）
5. 时序体现了具体活动内容的先后关系，流程中有些步骤之间的时序是不可以颠倒的。( )
6. 流程是指若干环节随着时间的变化，依序完成的进程。（ ）
7. 流程中各个环节出现的时间顺序是不能改变的（ ）
8. 在生活与生产中的许多活动和事件的过程，都可以理解为流程（ ）
9. 任何流程都包含有具体的环节和时序（ ）
10. 在有些产品的生产工艺流程中，有些环节是不可倒置的（ ）
11. 流程优化都是采取简化环节的措施，不能增加环节（ ）
12. 对某些流程来讲，通过改变时序也可以达到优化流程的目的（ ）
13．在生产工艺中，流程的时序一般是不能颠倒的。（ ）
四、案例分析(共42分，第一题10分，第二题第一问2分第二问12分共14分，第三题每问2分共10分)
1．合成氨的生产工艺流程，
首先用适当的方法生产出合成氨的原料气——氮气和氢气。氮气和氢气的混合气体在合成塔内500℃和300atm条件下，通过催化剂的作用产生氨气，再通过氨分离器不断地把生成的氨分离出来，同时未转化的反应气体再进入合成塔循环加工。这就是合成氨的工艺流程。
以上是合成氨的生产工艺流程，请根据这一描述过程画出其流程方框图。
2．某科技小组制作一只台灯的工序和所需时间如下图
（1）这一流程是可以改进的，为什么？
（2）用图示法描述改进的流程
3． □为比赛日 ●为决赛日 ★为开闭幕式时间 R:机动日 G:表演日
赛程表
2008年8月 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
比赛日 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
W T F S S M T W T F S S M T W T F S S
项目名称 金牌
开幕式 ★
闭幕式 ★
田径 ●2 ●4 ●6 ●6 ●5 ●3 ●6 ●7 ●7 ●1 47
赛艇 R 7● 7● 14
羽毛球 1● 2● 2● 5
棒球 R R 1● 1
篮球 1● 1● 2
结合北京奥运会流程图回答以下问题（每题2分，共10分）：
（1）请问北京2008年奥运会开幕的时间是？（格式：XXXX年XX月XX日）
（2）请问北京2008年奥运会闭幕的时间是？（格式：XXXX年XX月XX日 星期X）
（3）最早一天的田径比赛决赛中将总计产生几枚金牌？
（4）羽毛球比赛最后一场决赛的时间是？（格式：XXXX年XX月XX日）
（5）在北京2008年奥运会篮球比赛中金牌总数是多少？
参考答案
一、选择题：
1．B 2．D 3．D　 4．Ｃ．５．C 6. D 7. B 8. D
二、填空题：
1．流程图
2．材料、工艺、设备、人员、资金和环境
3．表格表达、图示表达
三、判断题：
１．错　　２．对　　３．对　　４．错 5. 对 6. 对 7. 错 8. 对 9. 对 10. 对 11. 错 12. 对 13. 对
四、案例分析
1.
答
2. （1）答：可以，因为有些串行工序，可以用并行工序来进行，工序可以同时进行。
（2）
3.（1）2008年08月08日
（2）2008年08月24日
（3）2枚金牌
（4）2008年08月17日
（5）2枚金牌
①
买电器元件
2小时
②
焊底座
2小时
④
组装
2小时
⑤
调试
1小时
③
做灯罩
4小时
⑥
