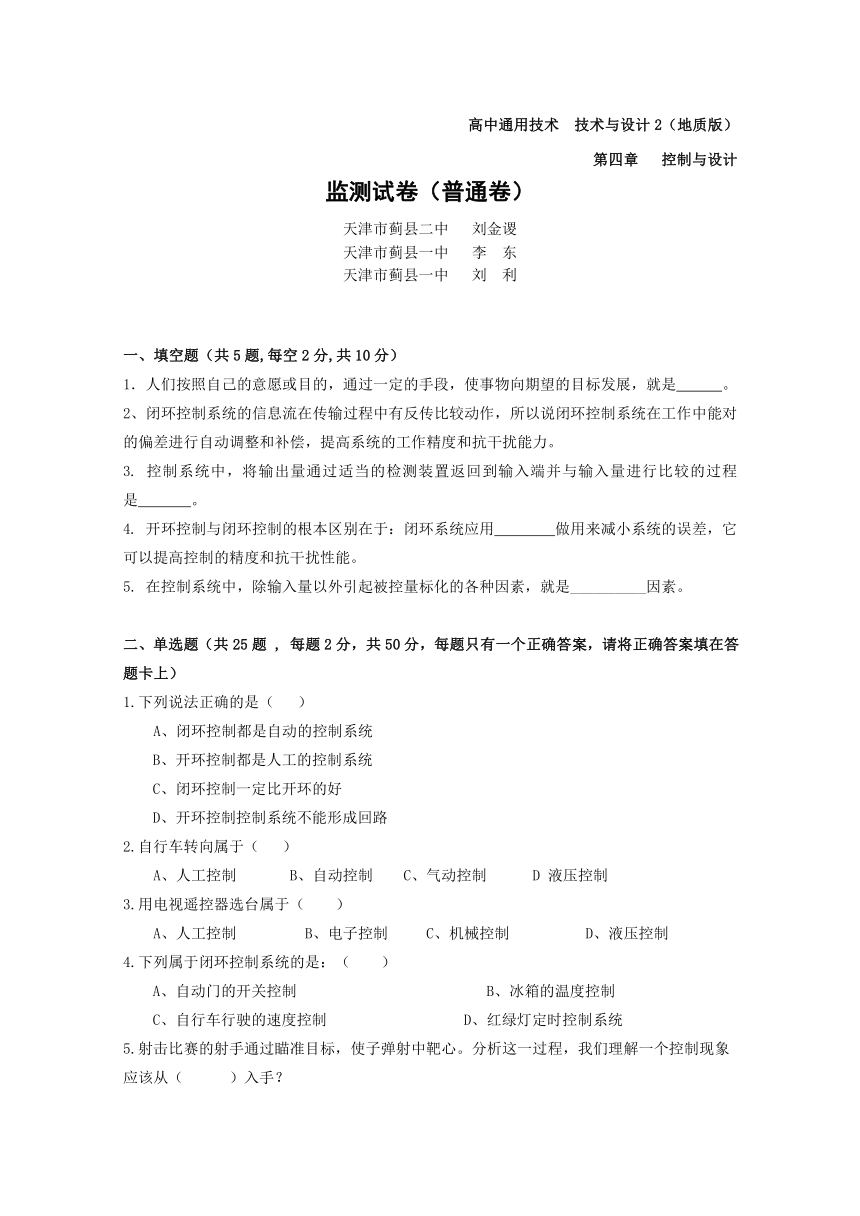

[监测]第四章 《控制与设计》（普通卷）（地质版）以及答案

高中通用技术 技术与设计2（地质版）
第四章 控制与设计
监测试卷（普通卷）
天津市蓟县二中 刘金谡
天津市蓟县一中 李 东
天津市蓟县一中 刘 利
一、填空题（共5题,每空2分,共10分）
1．人们按照自己的意愿或目的，通过一定的手段，使事物向期望的目标发展，就是 。
2、闭环控制系统的信息流在传输过程中有反传比较动作，所以说闭环控制系统在工作中能对 的偏差进行自动调整和补偿，提高系统的工作精度和抗干扰能力。
3. 控制系统中，将输出量通过适当的检测装置返回到输入端并与输入量进行比较的过程是 。
4. 开环控制与闭环控制的根本区别在于：闭环系统应用 做用来减小系统的误差，它可以提高控制的精度和抗干扰性能。
5. 在控制系统中，除输入量以外引起被控量标化的各种因素，就是__________因素。
二、单选题（共25题 , 每题2分，共50分，每题只有一个正确答案，请将正确答案填在答题卡上）
1.下列说法正确的是（ ）
A、闭环控制都是自动的控制系统
B、开环控制都是人工的控制系统
C、闭环控制一定比开环的好
D、开环控制控制系统不能形成回路
2.自行车转向属于（ ）
A、人工控制 B、自动控制 C、气动控制 D 液压控制
3.用电视遥控器选台属于（ ）
A、人工控制 B、电子控制 C、机械控制 D、液压控制
4.下列属于闭环控制系统的是：（ ）
A、自动门的开关控制 B、冰箱的温度控制
C、自行车行驶的速度控制 D、红绿灯定时控制系统
5.射击比赛的射手通过瞄准目标，使子弹射中靶心。分析这一过程，我们理解一个控制现象应该从（ ）入手？
A、对象 B、目的 C、手段 D、对象、目的、手段

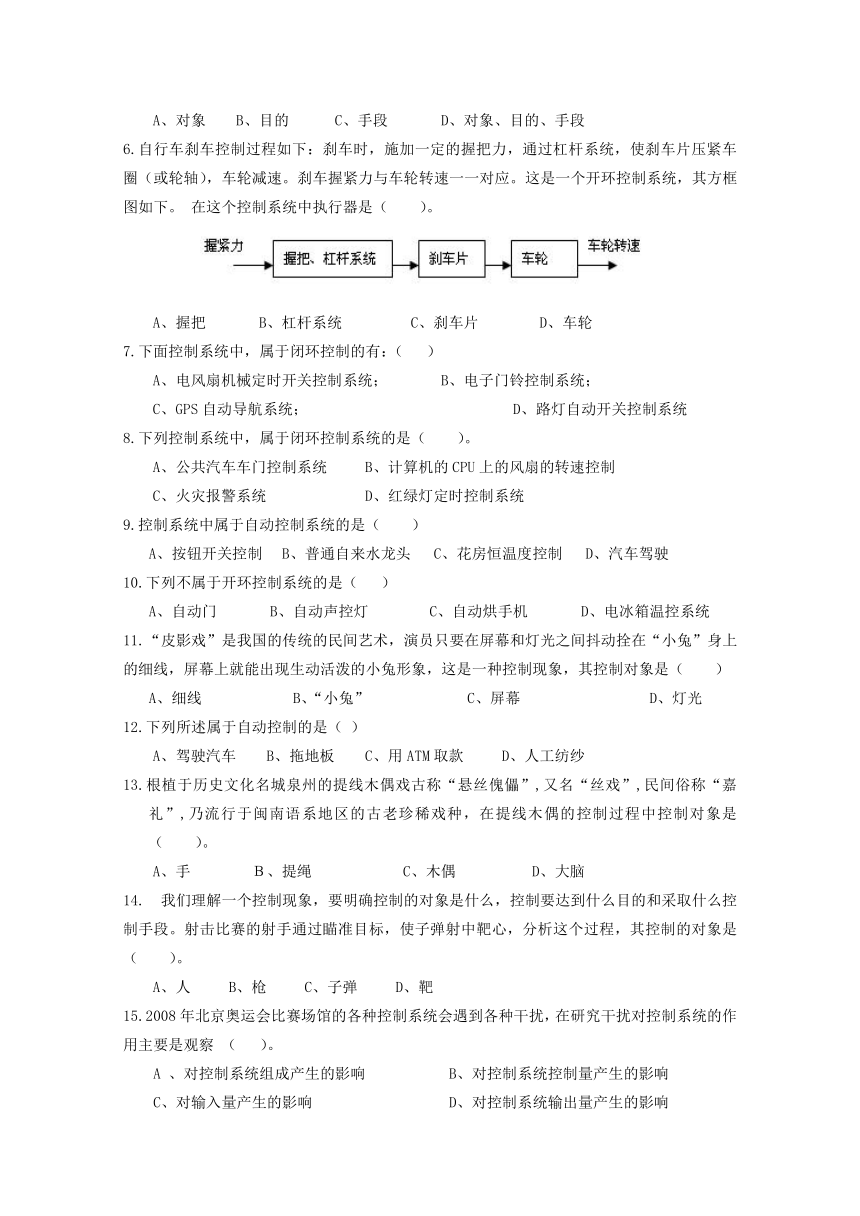

6.自行车刹车控制过程如下：刹车时，施加一定的握把力，通过杠杆系统，使刹车片压紧车圈（或轮轴），车轮减速。刹车握紧力与车轮转速一一对应。这是一个开环控制系统，其方框图如下。 在这个控制系统中执行器是（ ）。
A、握把 B、杠杆系统 C、刹车片 D、车轮
7.下面控制系统中，属于闭环控制的有：（ ）
A、电风扇机械定时开关控制系统； B、电子门铃控制系统；
C、GPS自动导航系统； D、路灯自动开关控制系统
8.下列控制系统中，属于闭环控制系统的是（ ）。
A、公共汽车车门控制系统 B、计算机的CPU上的风扇的转速控制
C、火灾报警系统 D、红绿灯定时控制系统
9.控制系统中属于自动控制系统的是（ ）
A、按钮开关控制 B、普通自来水龙头 C、花房恒温度控制 D、汽车驾驶
10.下列不属于开环控制系统的是（ ）
A、自动门 B、自动声控灯 C、自动烘手机 D、电冰箱温控系统
11.“皮影戏”是我国的传统的民间艺术，演员只要在屏幕和灯光之间抖动拴在“小兔”身上的细线，屏幕上就能出现生动活泼的小兔形象，这是一种控制现象，其控制对象是（ ）
A、细线 B、“小兔” C、屏幕 D、灯光
12.下列所述属于自动控制的是（ ）
A、驾驶汽车 B、拖地板 C、用ATM取款 D、人工纺纱
13.根植于历史文化名城泉州的提线木偶戏古称“悬丝傀儡”,又名“丝戏”,民间俗称“嘉礼”,乃流行于闽南语系地区的古老珍稀戏种，在提线木偶的控制过程中控制对象是（ ）。
A、手 Ｂ、提绳 C、木偶 D、大脑
14.　我们理解一个控制现象，要明确控制的对象是什么，控制要达到什么目的和采取什么控制手段。射击比赛的射手通过瞄准目标，使子弹射中靶心，分析这个过程，其控制的对象是（ ）。
A、人 B、枪 C、子弹 D、靶
15.2008年北京奥运会比赛场馆的各种控制系统会遇到各种干扰，在研究干扰对控制系统的作用主要是观察 （ ）。
A 、对控制系统组成产生的影响 B、对控制系统控制量产生的影响
C、对输入量产生的影响 D、对控制系统输出量产生的影响
16. 控制系统中属于自动控制系统的是（ ）。
A、按钮开关控制 B、 普通自来水龙头 C、花房恒温度控制 D、 汽车驾驶
17．普通家用自行车的刹车控制是属于：( )
A、机械控制 B、气动控制 C、液压控制 D、电子控制
18．按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是( )。
A、控制电路 　B、红绿灯 C、开关装置 D、路面车辆
19.人们使用空调器对室内温度进行调节，使人感到舒适．这是控制在（ ）方面的应用．
Ａ、生活　　 Ｂ、生产　 Ｃ、农业　　 　Ｄ、军事
20．下列控制系统中，属于开环控制系统的是（ ）。
A、智能电冰箱的温度控制 B、计算机的CPU上的风扇的转速控制
C、现代化农业温室的温度控制 D、红绿灯定时控制系统
21．闭环控制系统比开环控制系统增加了一个___________环节。
A、 输入 B、 输出 C、 反馈 D、 执行
22．下列控制系统中，属于开环控制系统的是（ ）
A、空调 B、冰箱 C、现代化农业温室 D、定时红绿灯
23．在电冰箱的温度控制系统中，下列情况不属于影响其温度控制的干扰因素（ ）
A、开电冰箱门 B、电冰箱所在房间的温度从20摄氏度变到32摄氏度
C、热菜或热饭放入电冰箱中 D、在电冰箱外放一盆冷水
24．下列所述属于自动控制的是（ ）
A、驾驶汽车 B、拖地板 C、用ATM取款 D、人工纺纱
25．“神六”在空中动行中，在地面人员对其发出变轨指令的过程中，其控制的对象是（ ）
A、人 B、目标 C、计算机 D、导弹
三、判断题（共10题,每空1分,共10分）
1．在一般控制系统中，干扰因素都是必须克服的。（ ）
2．控制系统的输出量不对系统的控制产生任何影响，这种控制系统称闭环控制系统。（ ）
3．在控制系统中，除输入以外，引起被控量变化的因素就是干扰因素（ ）
4．控制系统中执行器即对输入信号进行处理并发出控制命令的装置或元件。( )
5．开环系统一般结构简单，适用于控制精度要求不高而系统本身的元件又比较稳定的场合。（ ）
6．干扰是控制系统的外部环境与条件对系统的工作准确性产生的影响，排除干扰的有效方法是在系统中增加检测反馈环节使之形成闭环的工作过程。（ ）
7．手动控制与自动控制最大的区别在于控制的过程中需不需要人的直接干预。（ ）
8．乘坐飞机时，乘客要注意关闭手机，避免对导航信号构成干扰。（ ）
9．闭环控制系统的信息流在传输过程中有反传比较动作，所以说闭环控制系统在工作中能对输入端的偏差进行自动调整和补偿，提高系统的工作精度和抗干扰能力。（ ）
10．干扰是指对控制系统的行为造成影响的有害的信号及扰动。也就是说，在控制过程中，所有能引起被控量量值变化的各种因素都可以称为干扰。（ ）
四、简答题（6分）
画出简单开环控制系统的方框图。
五、分析题（14 分）
如图所示是水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。试回答以下问题：
（1）该控制系统是开环控制还是闭环控制？（2分）
（2）该控制系统的输入量和输出量分别是什么？（4分）
（3）该控制系统中浮子起什么作用？（3分）
（4）画出控制系统的框图。（5分）

参考答案
一、填空题（共5题,每空2分,共10分）
1．控制 2．被控量 3．反馈 4．干扰 5．干扰。
二、单选题（共25题 , 每题2分，共50分，每题只有一个正确答案，请将正确答案填在答题卡上）
DABBD CCBCD ACCBD CABAD CDDCD
三、判断题（共10题,每空1分,共10分）
N、N 、Ｙ、N、Ｙ、 Ｙ、Ｙ、Ｙ、N、N、
四、简答题（6分）
五、分析题（14 分）
（1）闭环控制系统（2分）
（2）输入量：给定水位 输出量：实际水位（4分）
（3）该控制系统中浮子起检测输出量和输入量差值的作用。
若学生回答起反馈作用也认为正确。（3分）
（4）控制框图如下：（5分）
控制量
执行器
被控对象
输入量
输出量
控制量
