(共22张PPT)

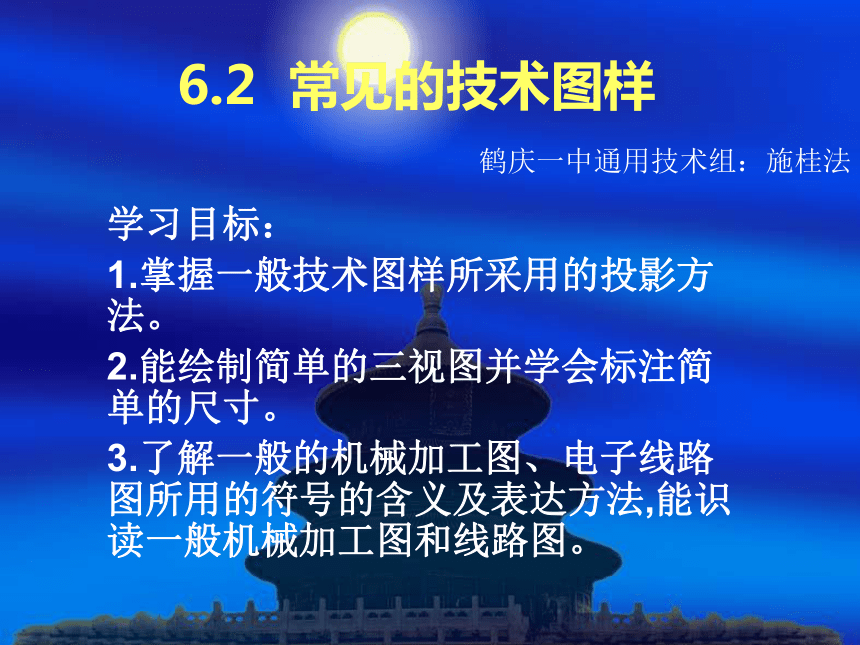

6.2 常见的技术图样
学习目标：
1.掌握一般技术图样所采用的投影方法。
2.能绘制简单的三视图并学会标注简单的尺寸。
3.了解一般的机械加工图、电子线路图所用的符号的含义及表达方法,能识读一般机械加工图和线路图。
鹤庆一中通用技术组：施桂法

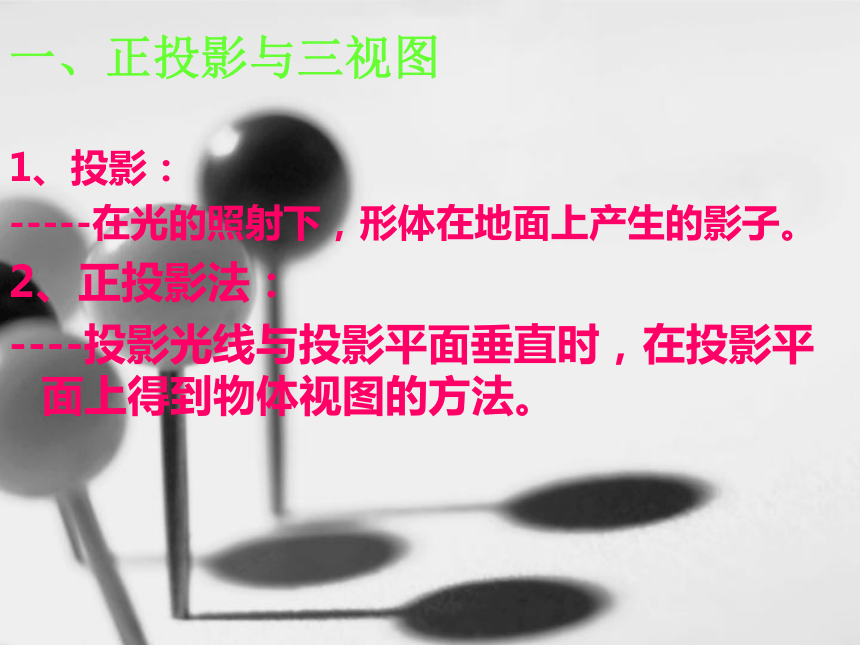

一、正投影与三视图

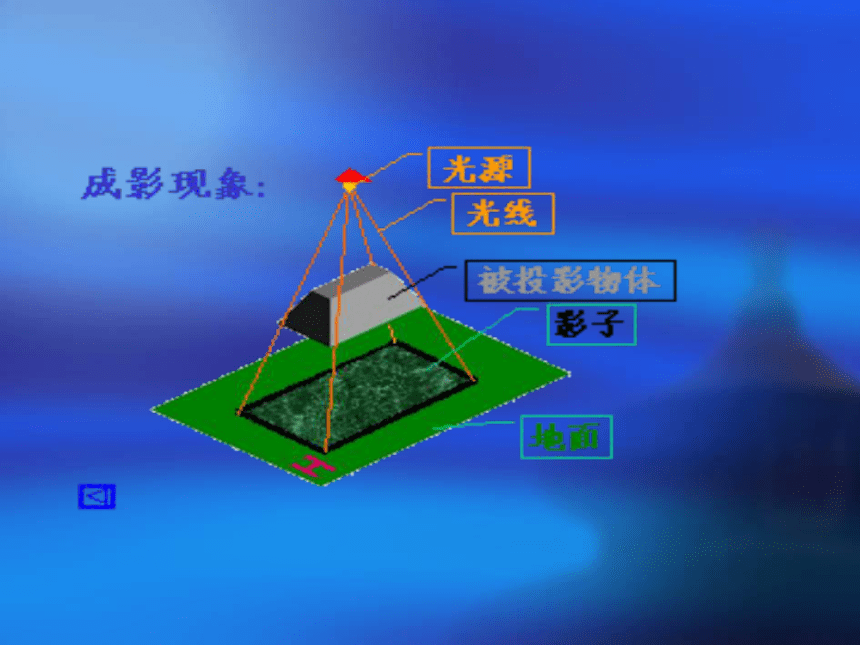

1、投影：
-----在光的照射下，形体在地面上产生的影子。
2、正投影法：
----投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。

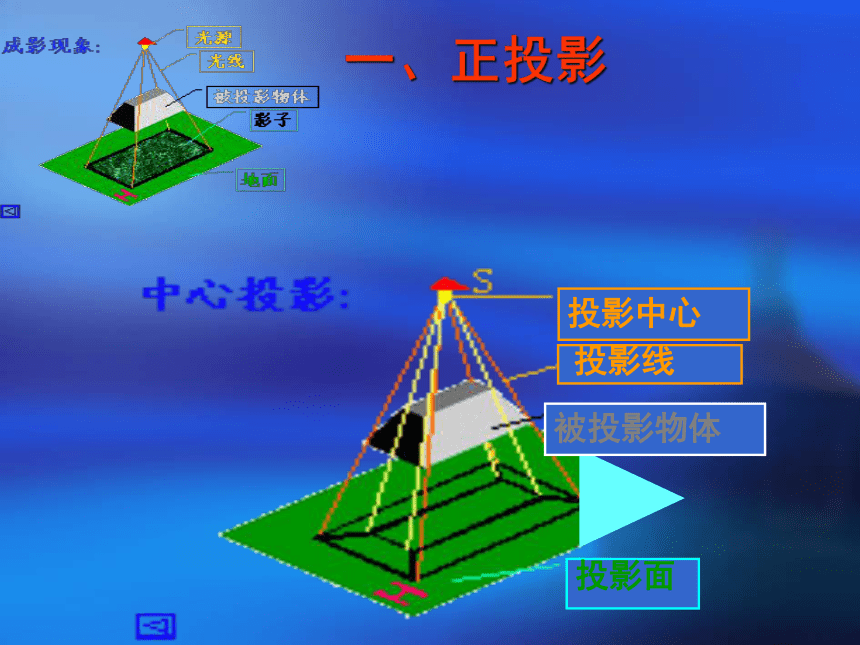

一、正投影
投影中心
投影线
投影面
被投影物体

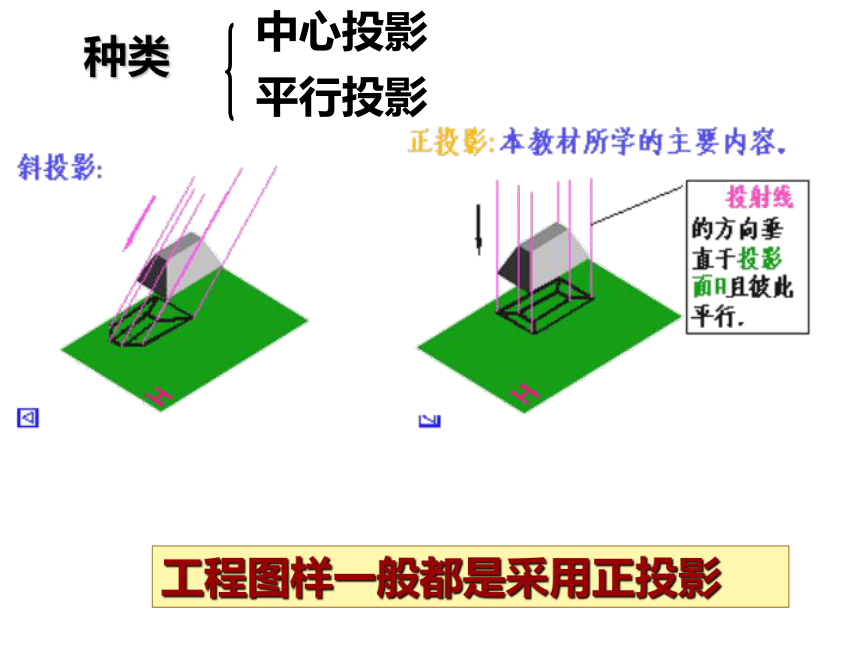

种类
工程图样一般都是采用正投影
中心投影
平行投影
3、三视图：主视图、俯视图、左视图统称为机件的三视图。
主视图：物体的正面投影，即物体由前向后投影所得到的图形，通常反映物体的主要形状特征。
俯视图：物体的竖直投影，即物体由上向下投影所得到的图形
左视图：物体的水平投影，即物体由左向右投影所得到的图形。
C、从上向下看，即得在H面上的投影，称为俯视图。
A、从前向后看，即得V面上的投影，称为主视图；
B、从左向右看，即得在W面上的投影，称为侧视图或左视图；

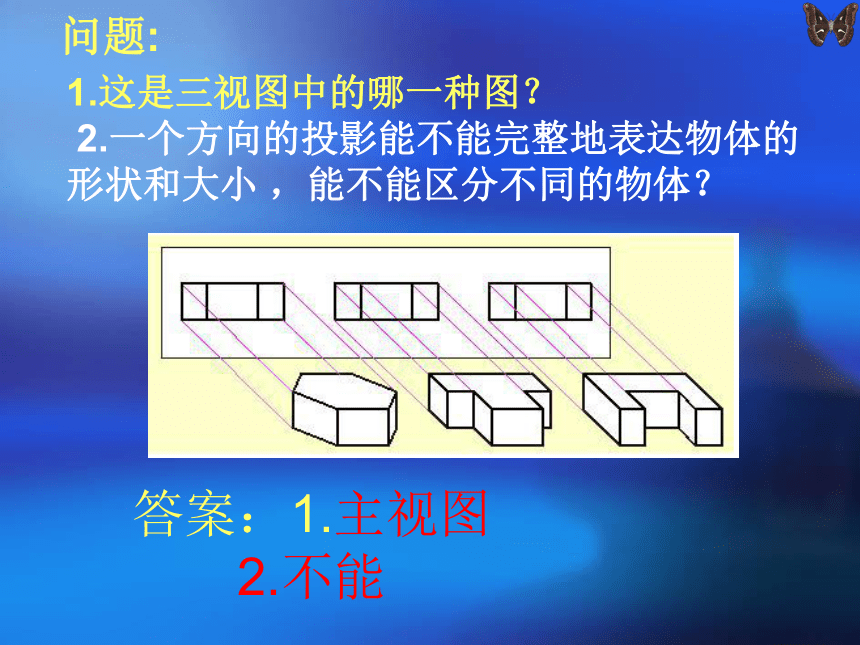

问题:
答案：1.主视图 2.不能
1.这是三视图中的哪一种图？
2.一个方向的投影能不能完整地表达物体的形状和大小 ，能不能区分不同的物体？
4、三视图的绘制
笔：粗实线 矩形笔； 其余 园锥形笔
线：粗实线 可见的轮廓线
细实线 尺寸标注线
点划线 中心线、对称线、轴线
虚 线 不可见的轮廓线

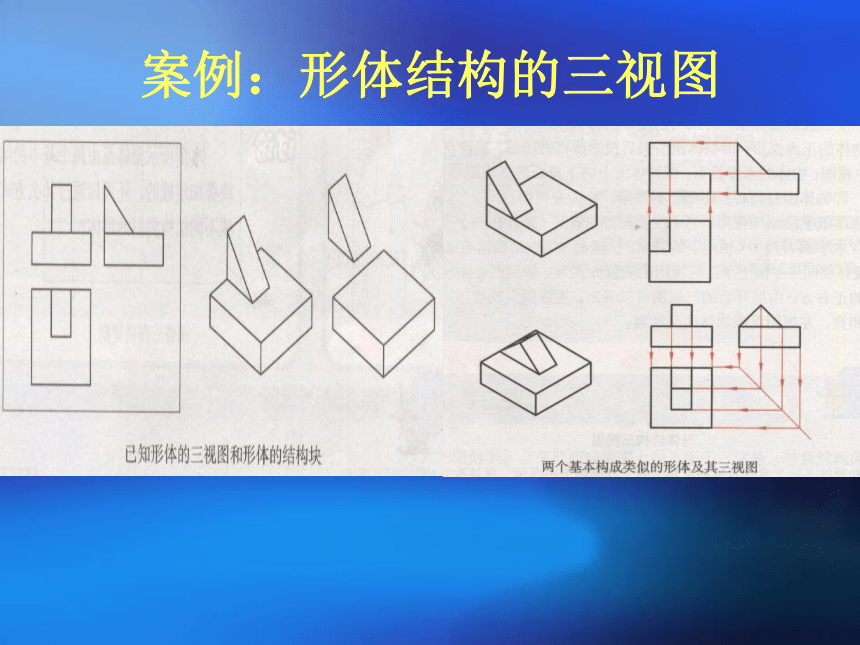

案例：形体结构的三视图
模型房的构成特征为：
(1)由一个长方体和一个三棱柱共同构成，前后对称；
(2)在长方体的正中央开设门洞，其结构左右对称。
案例：模型房的结构与三视图
作图：
(1)根据模型的尺寸，选择绘图比例为1：1，使用A4号图纸(横放)，用H型铅笔画底图。
(2)在离图框底线100mm处，绘制一条XY线，作为主视图和左视图的底线。
(3)根据模型的尺寸，确定主视图的对称线(点画线)位置，画出主视图的轮廓。
(4)在主视图右下角处，画出一条与XY水平线成45‘角的斜参照线。
(5)在XY线以下10mm处，画出俯视图的背面投影，再依据45’角的斜参照线确定左视图上背面投影的位置。
(6)根据模型的全高，画出模型顶线作为水平构造线。
(7)从主视图画垂线，完成俯视图轮廓。
(8)根据模型前后对称特征，在俯视图中确定模型房屋脊的位置。
(9)依据45‘斜参照线确定左视图上房屋脊的位置。
(10)在主视图正中位置．根据尺寸画出门洞，再根据俯视图、左视图与主视 图的对应关系，分别用虚线画出门洞的投影(门洞的半圆柱面轴线为点画线)。
(11)检查各视图是否绘制准确，再用削制成铲形的8型铅笔，勾勒出轮廓线。
2、形体的尺寸标注
（1）尺寸标注的基本要求
正确、完整、清晰、合理。
（2）尺寸要素
尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸数字
尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。
尺寸线
图样上所注尺寸表示形体的真实大小与图样的大小及绘图的准确度无关。
尺寸组成的要素
（3）尺寸标注举例
标注直径尺寸
标注半径尺寸
标注形体尺寸
马上行动
根据右图所给形体的主视图、左视图，分析形体的结构，标注形体尺寸。
（2）组成：
是以三视图的形式来表达机械加工方法的一种技术图样。
（1）定义：
三视图及其尺寸标注
必要的其他视图
标题栏和文字说明
3、机械加工图
4、剖视图
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为~。
（2）剖切面的特征：
（3）画剖视图，要注意什么？
(1)包含内部结构如孔、槽的轴线，或物体的对称面；
(2)平行于相应的投影面
5、线路图
电子线路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
如何识读线路图？
(1)认识元器件符号；(2)清楚元器件的连接方式；(3)确定信号流向
马上行动
阅读右面的电路图:
1．说明电路中有哪些元器件。
2．根据元器件符号间的连接，判断信号流向，并说明该电路可以实现什么样的功能。
练习（P129）1、2、3
再见！
