(共31张PPT)
《技术与设计2》
流程与设计

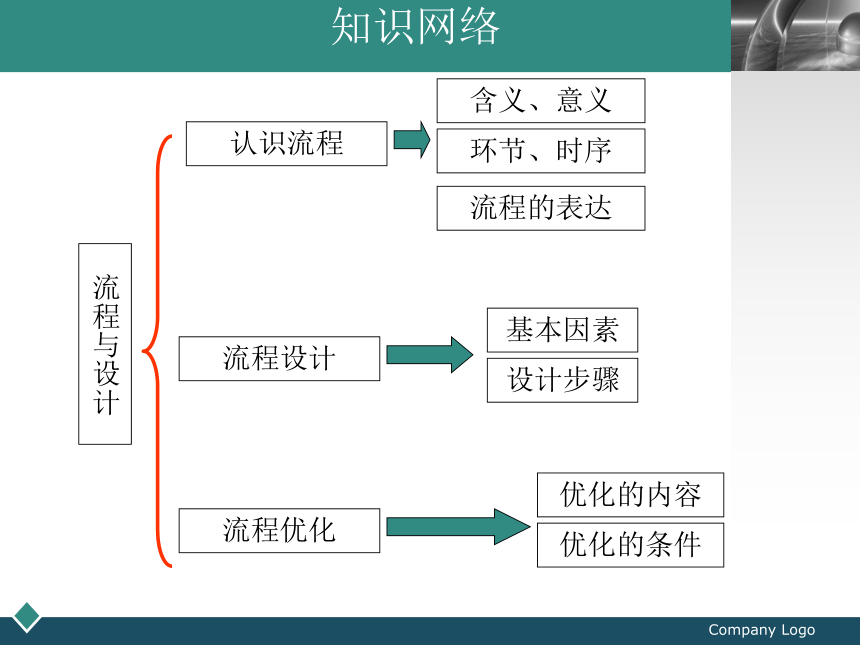

知识网络
流程与设计
认识流程
流程设计
流程优化
基本因素
设计步骤
优化的内容
优化的条件
含义、意义
环节、时序
流程的表达

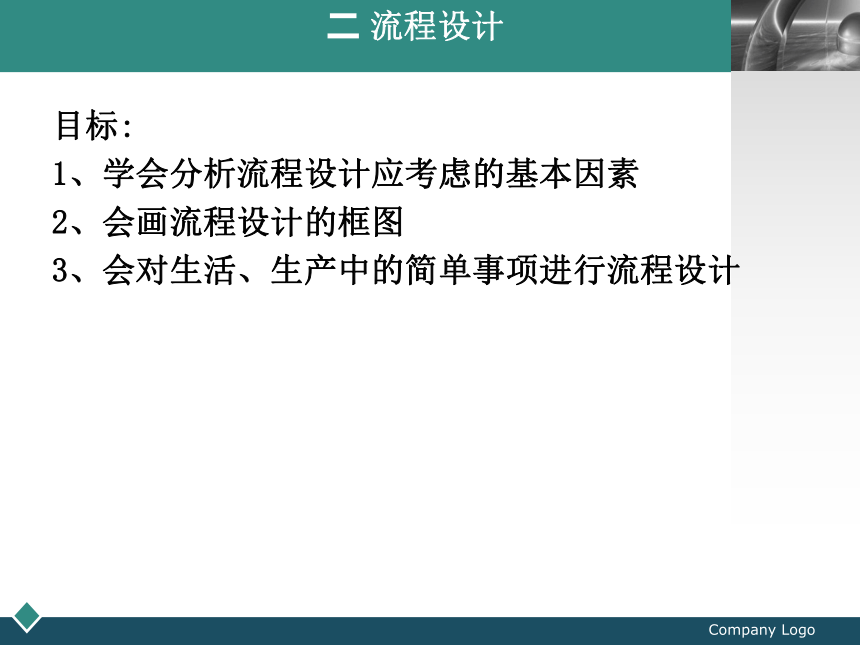

目标:
1、学会分析流程设计应考虑的基本因素
2、会画流程设计的框图
3、会对生活、生产中的简单事项进行流程设计
二 流程设计
基本因素
↑
←
→
材料
设备
工艺
资金
环境
人员
……
↘
↖
↗
↙

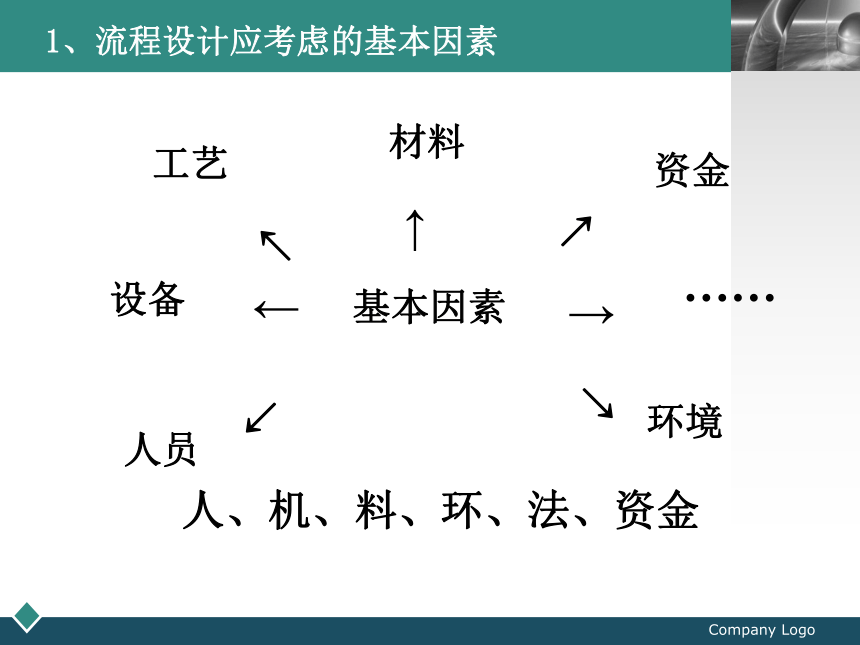

1、流程设计应考虑的基本因素
人、机、料、环、法、资金

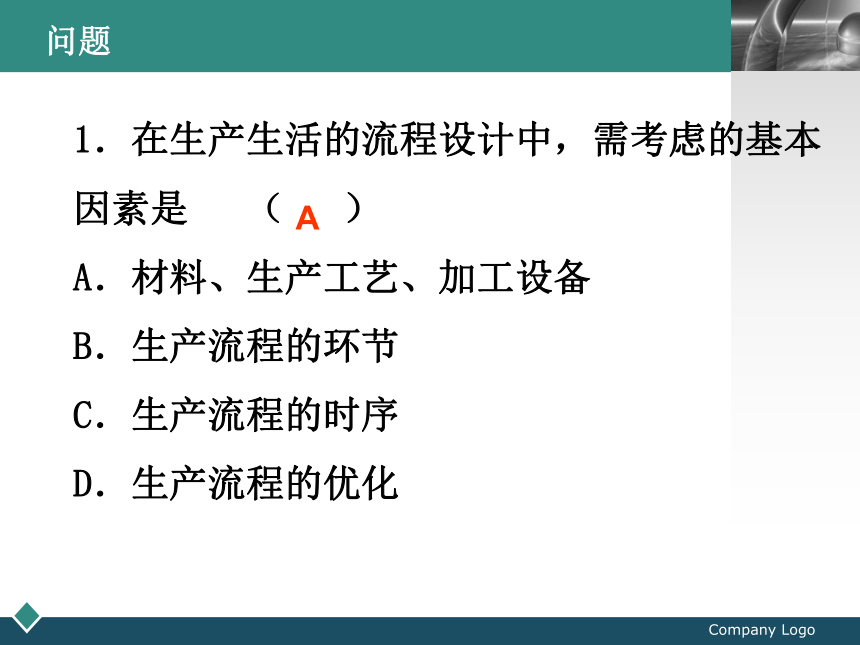

1．在生产生活的流程设计中，需考虑的基本因素是 （ ）
A．材料、生产工艺、加工设备 B．生产流程的环节
C．生产流程的时序
D．生产流程的优化
A
问题

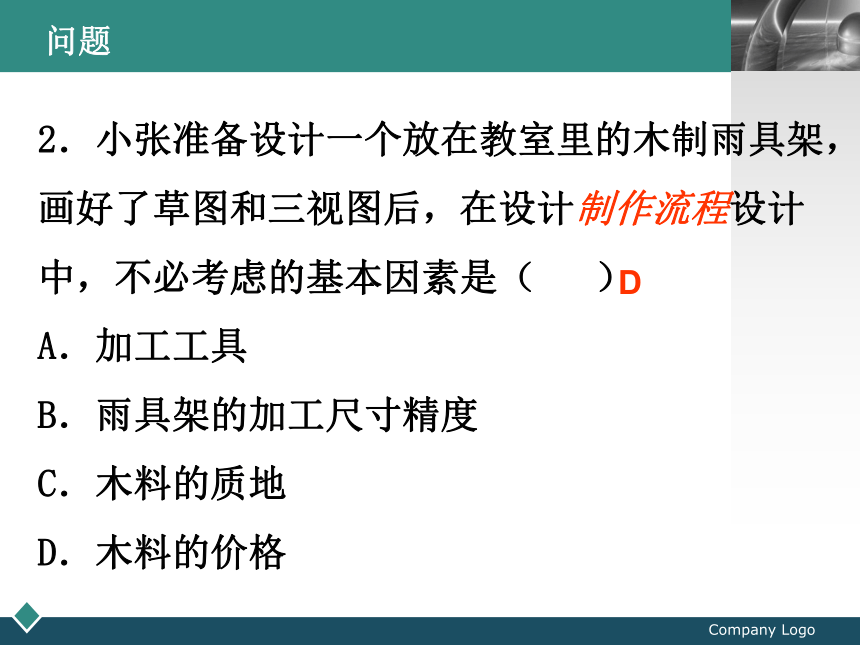

2．小张准备设计一个放在教室里的木制雨具架，画好了草图和三视图后，在设计制作流程设计中，不必考虑的基本因素是（ ）
A．加工工具
B．雨具架的加工尺寸精度
C．木料的质地
D．木料的价格
D
问题

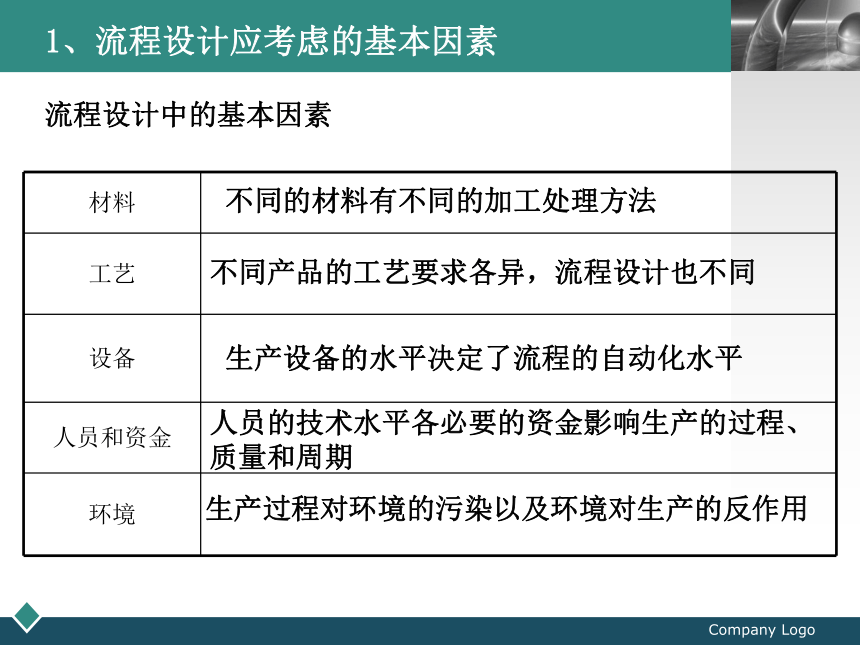

流程设计中的基本因素
材料
工艺
设备
人员和资金
环境
不同的材料有不同的加工处理方法
不同产品的工艺要求各异，流程设计也不同
生产设备的水平决定了流程的自动化水平
人员的技术水平各必要的资金影响生产的过程、质量和周期
生产过程对环境的污染以及环境对生产的反作用
1、流程设计应考虑的基本因素
流程设计应考虑的基本因素

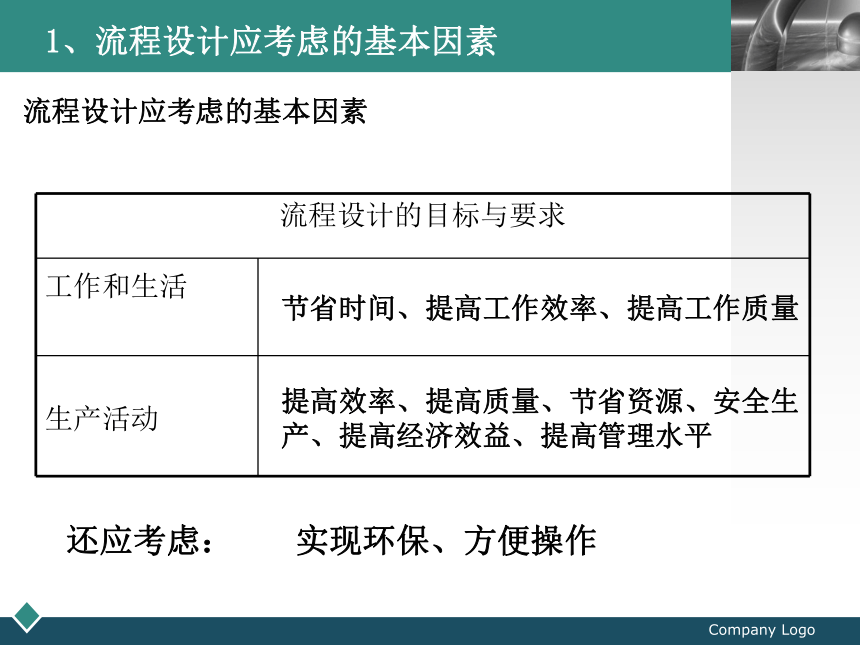

流程设计的目标与要求
工作和生活
生产活动
节省时间、提高工作效率、提高工作质量
提高效率、提高质量、节省资源、安全生产、提高经济效益、提高管理水平
还应考虑：
实现环保、方便操作
1、流程设计应考虑的基本因素

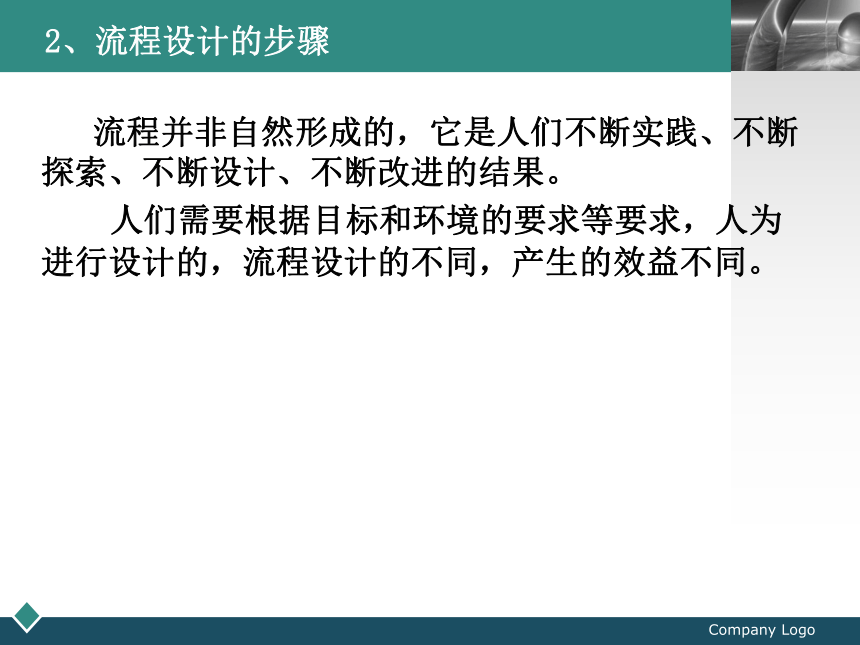

流程并非自然形成的，它是人们不断实践、不断探索、不断设计、不断改进的结果。
人们需要根据目标和环境的要求等要求，人为进行设计的，流程设计的不同，产生的效益不同。
2、流程设计的步骤

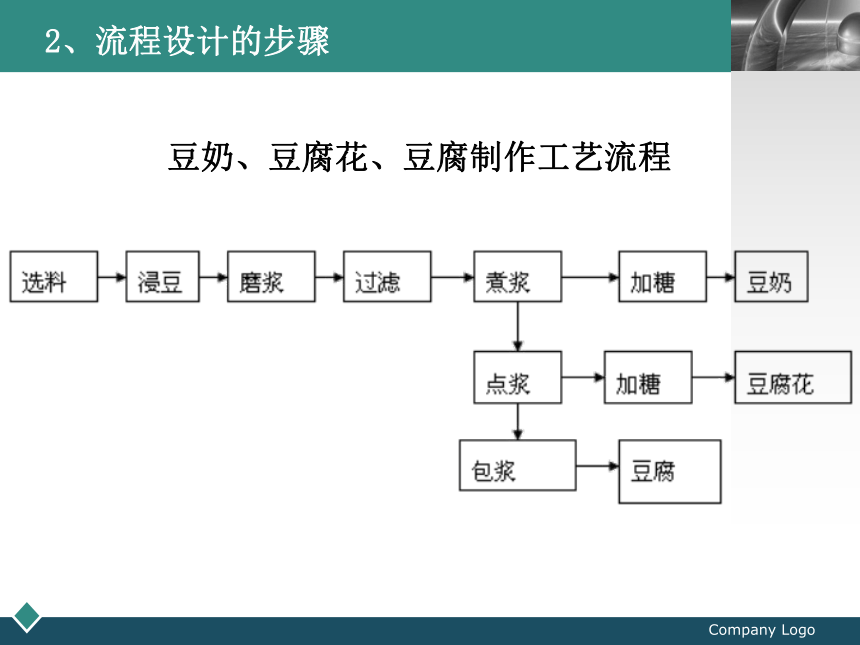

豆奶、豆腐花、豆腐制作工艺流程
2、流程设计的步骤
分析基本因素
明确主要事项
确定环节和时序
画出流程图
是否达到要求
结束
修改方案

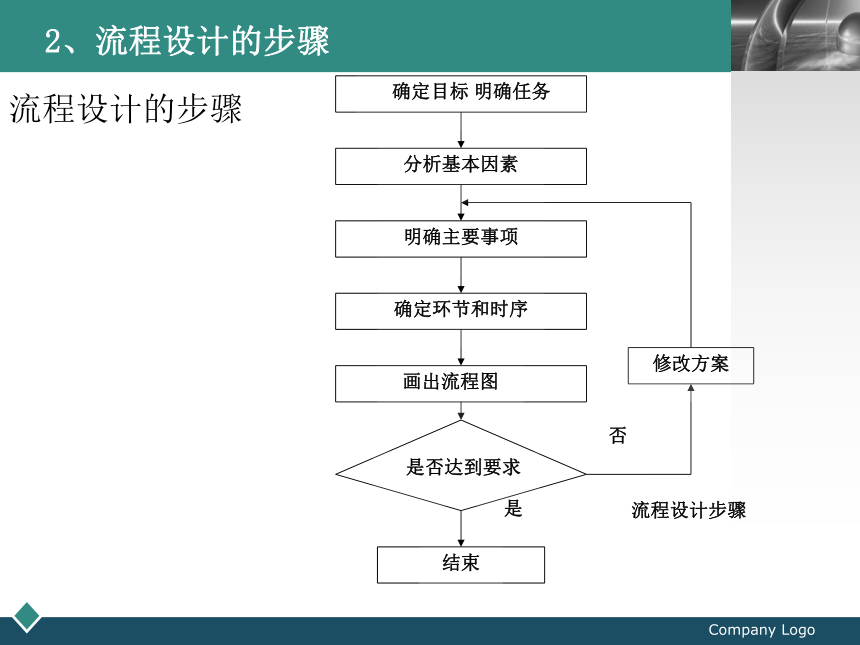

流程设计步骤
是
否
确定目标 明确任务
流程设计的步骤
2、流程设计的步骤
流程设计的目标与要求
流程设计的目标
↑
←
→
提高效率
提高管理水平
提高经济效益
提高质量
节省资源
保证安全
注意环保
……
↓
↘
↖
↗
↙
2、流程设计的步骤
3．学校要对全体师生进行一项“八荣八耻”的教育，树立和实践社会主义荣辱观，树立和实践正确的世界观、人生观、价值观。为此需要建立相关的主题网站。下面流程较为合理的是（ ）
①收集反馈、评价修正
②确定主题、设计目标
③规划内容结构、收集加工素材
④选择适当工具、实际操作
A、③②①④ B、②①④③
C、①③②④ D、②③④①
D
问题
4．如图所示的法兰盘，其加工流程要经过许多环节，如：断料、加热、锻压、热处理、切削等。在设计该流程时，主要实现的目标是（ ）
A、达到尺寸要求 B、达到硬度要求
C、流程优化 D、达到法兰盘的设计要求
D
问题
依次进行的工序－－串行工序
特点：上一道工序完成之后才能进行下一道工序
同时进行的工序－－并行工序
特点：可以同时进行生产，提高生产效率。
绘制流程图还应该了解的问题
2、流程设计的步骤
串行和并行环节
一个人去医院的就医的流程：
挂号
就诊
划价
交费
取药
治疗
如果有同学陪你去医院就医的流程：
挂号
就诊
划价
交费
取药
治疗
2、流程设计的步骤
5．学校要对全体师生进行一项“八荣八耻”的教育，树立和实践社会主义荣辱观，树立和实践正确的世界观、人生观、价值观。为此需要建立相关的主题网站。下面流程较为合理的是（ ）
①收集反馈、评价修正
②确定主题、设计目标
③规划内容结构、收集加工素材
④选择适当工具、实际操作
A、③②①④ B、②①④③
C、①③②④ D、②③④①
D
问题
6．烧水沏茶流程设计
拿茶杯需要1分钟，烧水需要7分钟，泡茶需要1分钟，准备茶点需要6分钟，放茶叶需要1分钟，请你合理安排“工作”顺序，用流程方框图表示出来。
课堂练习
喝茶时配上好吃的茶点，味道更佳
6．烧水沏茶流程设计
拿茶杯需要1分钟，烧水需要7分钟，泡茶需要1分钟，准备茶点需要6分钟，放茶叶需要1分钟，请你合理安排“工作”顺序，用流程方框图表示出来。
课堂练习
烧 水
准备茶点
拿茶杯
放茶叶
泡茶
解：共需要9分钟：
7分钟
1分钟
6分钟
1分钟
1分钟
7、鸟类是人类的朋友，保护鸟类对维护生态平衡有着重要意义。然而，令人遗憾的是，在我们周围却越来越难听到鸟鸣声了，鸟类在逐渐远离我们人类。如何能让鸟类回到我们身边呢？人工鸟巢是招引鸟类的最好方法之一。
（1）请你写出设计制作鸟巢的一般过程，并分析设计过程中你需要考虑哪些问题？
（2）要用到哪些工具，并写出制作流程。
课堂练习
解：（1）鸟巢设计的一般过程：
1、发现与明确问题：鸟类是人类的朋友，但是在远离我们人类。希望鸟类能回到我们人类身边。 对身边的朋友进行访谈，大家想法比较一致。接着进行设计上的简单分析，得出设计鸟巢的设计要求。
2、制定设计方案：查看收集了一些我们经常看见的鸟巢，明确了应该选择的材料，结构，连接方式。
3、制作模型或原形：按照自己的最理想的方案，开始制作鸟巢原形。
4、测试 评估及优化：对最后的鸟巢进行稳定性，强度测试最后优化
需要考虑的问题：结构的稳定性，强度。材料的选择、制作成本、制作工艺，美观、实用等等。
课堂练习
解（2）工具： 木工锯、木工刨、手电钻、钢丝锯、钢卷尺、木工直尺、铅笔、铁锤、螺丝刀、刷子。
材料：铁钉、合页、螺钉、厚度在1.5cm以上的木板、油漆。
划线
锯割
刨削
钉接
装合页
制作流程如下：
油漆处理
课堂练习
划线
钻孔
锯异型孔
8、如图是一个三脚架，用角铁和木条制作而成。其加工制作的主要环节有：备料、划线、下料、钻孔、锯开45度角、弯成直角、木条划线加工、安装木条、冲眼 、表面处理。
（1）写出直角三角铁的加工流程
（2）写出加工所需要的工具和材料。
课堂练习
备料
→
划线
→
→
→
→
→
→
下料
冲眼
钻孔
锯开45度角
弯成直角
安装木条
表面处理
→
答：(1)
（2）工具：划针、钢直尺、铁锤、样冲、钢锯、台钻、锉刀、台虎钳、铅笔、木工锯、螺丝刀、刷子
材料：三角钢、木条、木螺丝、油漆。
木条划线加工
→
9、请用方框流程图列写办一期校报流程。
课堂练习
确定办报纸的目的和宗旨
→
→
→
组织稿源
编辑修改
排版印刷
答：
10、以下是筹备组织一个学校小型田径运动会的流程图,请找出流程图中缺少的环节，并作改正。
课堂练习
成立筹备组织
→
→
制定规程
确定各项比赛组数和赛次
→
布置会场
10、以下是筹备组织一个学校小型田径运动会的流程图,请找出流程图中缺少的环节，并作改正。
课堂练习
成立筹备组织
→
→
→
制定规程
确定各项比赛组数和赛次
编写竞赛秩序手册
答：缺少了“编写竞赛秩序手册 ”和“训练裁判员 ”两个环节。改正后的流程图如下：
→
训练裁判员
→
布置会场
成立筹备组织
→
→
制定规程
确定各项比赛组数和赛次
→
布置会场
1、流程设计应考虑的基本因素：
2、流程设计的步骤：
3、流程图的串、并问题
小 结
人员、设备、材料、环境、工艺、资金。
分析基本因素
明确主要事项
确定环节和时序
画出流程图
是否达到要求
结束
修改方案
流程设计步骤
是
否
确定目标 明确任务
Click to edit company slogan .
4、关于流程优化，下列叙述正确的是 （ ）
A．流程优化一定要减少工期
B．流程优化一定要减少环节
C．流程优化必定要减少环节或减少工期
D．流程优化可能要增加环节
D
以前身处两地的亲人的联系往往通过写信，现在联系方式很多如打电话、发电子邮件、视频聊天等。这主要体现了哪一种流程优化（ ）
A 工期优化 B 工艺优化 C 技术优化 D成本优化
C
《技术与设计2》
流程与设计
知识网络
流程与设计
认识流程
流程设计
流程优化
基本因素
设计步骤
优化的内容
优化的条件
含义、意义
环节、时序
流程的表达
目标:
1、学会分析流程设计应考虑的基本因素
2、会画流程设计的框图
3、会对生活、生产中的简单事项进行流程设计
二 流程设计
基本因素
↑
←
→
材料
设备
工艺
资金
环境
人员
……
↘
↖
↗
↙
1、流程设计应考虑的基本因素
人、机、料、环、法、资金
1．在生产生活的流程设计中，需考虑的基本因素是 （ ）
A．材料、生产工艺、加工设备 B．生产流程的环节
C．生产流程的时序
D．生产流程的优化
A
问题
2．小张准备设计一个放在教室里的木制雨具架，画好了草图和三视图后，在设计制作流程设计中，不必考虑的基本因素是（ ）
A．加工工具
B．雨具架的加工尺寸精度
C．木料的质地
D．木料的价格
D
问题
流程设计中的基本因素
材料
工艺
设备
人员和资金
环境
不同的材料有不同的加工处理方法
不同产品的工艺要求各异，流程设计也不同
生产设备的水平决定了流程的自动化水平
人员的技术水平各必要的资金影响生产的过程、质量和周期
生产过程对环境的污染以及环境对生产的反作用
1、流程设计应考虑的基本因素
流程设计应考虑的基本因素
流程设计的目标与要求
工作和生活
生产活动
节省时间、提高工作效率、提高工作质量
提高效率、提高质量、节省资源、安全生产、提高经济效益、提高管理水平
还应考虑：
实现环保、方便操作
1、流程设计应考虑的基本因素
流程并非自然形成的，它是人们不断实践、不断探索、不断设计、不断改进的结果。
人们需要根据目标和环境的要求等要求，人为进行设计的，流程设计的不同，产生的效益不同。
2、流程设计的步骤
豆奶、豆腐花、豆腐制作工艺流程
2、流程设计的步骤
分析基本因素
明确主要事项
确定环节和时序
画出流程图
是否达到要求
结束
修改方案
流程设计步骤
是
否
确定目标 明确任务
流程设计的步骤
2、流程设计的步骤
流程设计的目标与要求
流程设计的目标
↑
←
→
提高效率
提高管理水平
提高经济效益
提高质量
节省资源
保证安全
注意环保
……
↓
↘
↖
↗
↙
2、流程设计的步骤
3．学校要对全体师生进行一项“八荣八耻”的教育，树立和实践社会主义荣辱观，树立和实践正确的世界观、人生观、价值观。为此需要建立相关的主题网站。下面流程较为合理的是（ ）
①收集反馈、评价修正
②确定主题、设计目标
③规划内容结构、收集加工素材
④选择适当工具、实际操作
A、③②①④ B、②①④③
C、①③②④ D、②③④①
D
问题
4．如图所示的法兰盘，其加工流程要经过许多环节，如：断料、加热、锻压、热处理、切削等。在设计该流程时，主要实现的目标是（ ）
A、达到尺寸要求 B、达到硬度要求
C、流程优化 D、达到法兰盘的设计要求
D
问题
依次进行的工序－－串行工序
特点：上一道工序完成之后才能进行下一道工序
同时进行的工序－－并行工序
特点：可以同时进行生产，提高生产效率。
绘制流程图还应该了解的问题
2、流程设计的步骤
串行和并行环节
一个人去医院的就医的流程：
挂号
就诊
划价
交费
取药
治疗
如果有同学陪你去医院就医的流程：
挂号
就诊
划价
交费
取药
治疗
2、流程设计的步骤
5．学校要对全体师生进行一项“八荣八耻”的教育，树立和实践社会主义荣辱观，树立和实践正确的世界观、人生观、价值观。为此需要建立相关的主题网站。下面流程较为合理的是（ ）
①收集反馈、评价修正
②确定主题、设计目标
③规划内容结构、收集加工素材
④选择适当工具、实际操作
A、③②①④ B、②①④③
C、①③②④ D、②③④①
D
问题
6．烧水沏茶流程设计
拿茶杯需要1分钟，烧水需要7分钟，泡茶需要1分钟，准备茶点需要6分钟，放茶叶需要1分钟，请你合理安排“工作”顺序，用流程方框图表示出来。
课堂练习
喝茶时配上好吃的茶点，味道更佳
6．烧水沏茶流程设计
拿茶杯需要1分钟，烧水需要7分钟，泡茶需要1分钟，准备茶点需要6分钟，放茶叶需要1分钟，请你合理安排“工作”顺序，用流程方框图表示出来。
课堂练习
烧 水
准备茶点
拿茶杯
放茶叶
泡茶
解：共需要9分钟：
7分钟
1分钟
6分钟
1分钟
1分钟
7、鸟类是人类的朋友，保护鸟类对维护生态平衡有着重要意义。然而，令人遗憾的是，在我们周围却越来越难听到鸟鸣声了，鸟类在逐渐远离我们人类。如何能让鸟类回到我们身边呢？人工鸟巢是招引鸟类的最好方法之一。
（1）请你写出设计制作鸟巢的一般过程，并分析设计过程中你需要考虑哪些问题？
（2）要用到哪些工具，并写出制作流程。
课堂练习
解：（1）鸟巢设计的一般过程：
1、发现与明确问题：鸟类是人类的朋友，但是在远离我们人类。希望鸟类能回到我们人类身边。 对身边的朋友进行访谈，大家想法比较一致。接着进行设计上的简单分析，得出设计鸟巢的设计要求。
2、制定设计方案：查看收集了一些我们经常看见的鸟巢，明确了应该选择的材料，结构，连接方式。
3、制作模型或原形：按照自己的最理想的方案，开始制作鸟巢原形。
4、测试 评估及优化：对最后的鸟巢进行稳定性，强度测试最后优化
需要考虑的问题：结构的稳定性，强度。材料的选择、制作成本、制作工艺，美观、实用等等。
课堂练习
解（2）工具： 木工锯、木工刨、手电钻、钢丝锯、钢卷尺、木工直尺、铅笔、铁锤、螺丝刀、刷子。
材料：铁钉、合页、螺钉、厚度在1.5cm以上的木板、油漆。
划线
锯割
刨削
钉接
装合页
制作流程如下：
油漆处理
课堂练习
划线
钻孔
锯异型孔
8、如图是一个三脚架，用角铁和木条制作而成。其加工制作的主要环节有：备料、划线、下料、钻孔、锯开45度角、弯成直角、木条划线加工、安装木条、冲眼 、表面处理。
（1）写出直角三角铁的加工流程
（2）写出加工所需要的工具和材料。
课堂练习
备料
→
划线
→
→
→
→
→
→
下料
冲眼
钻孔
锯开45度角
弯成直角
安装木条
表面处理
→
答：(1)
（2）工具：划针、钢直尺、铁锤、样冲、钢锯、台钻、锉刀、台虎钳、铅笔、木工锯、螺丝刀、刷子
材料：三角钢、木条、木螺丝、油漆。
木条划线加工
→
9、请用方框流程图列写办一期校报流程。
课堂练习
确定办报纸的目的和宗旨
→
→
→
组织稿源
编辑修改
排版印刷
答：
10、以下是筹备组织一个学校小型田径运动会的流程图,请找出流程图中缺少的环节，并作改正。
课堂练习
成立筹备组织
→
→
制定规程
确定各项比赛组数和赛次
→
布置会场
10、以下是筹备组织一个学校小型田径运动会的流程图,请找出流程图中缺少的环节，并作改正。
课堂练习
成立筹备组织
→
→
→
制定规程
确定各项比赛组数和赛次
编写竞赛秩序手册
答：缺少了“编写竞赛秩序手册 ”和“训练裁判员 ”两个环节。改正后的流程图如下：
→
训练裁判员
→
布置会场
成立筹备组织
→
→
制定规程
确定各项比赛组数和赛次
→
布置会场
1、流程设计应考虑的基本因素：
2、流程设计的步骤：
3、流程图的串、并问题
小 结
人员、设备、材料、环境、工艺、资金。
分析基本因素
明确主要事项
确定环节和时序
画出流程图
是否达到要求
结束
修改方案
流程设计步骤
是
否
确定目标 明确任务
Click to edit company slogan .
4、关于流程优化，下列叙述正确的是 （ ）
A．流程优化一定要减少工期
B．流程优化一定要减少环节
C．流程优化必定要减少环节或减少工期
D．流程优化可能要增加环节
D
以前身处两地的亲人的联系往往通过写信，现在联系方式很多如打电话、发电子邮件、视频聊天等。这主要体现了哪一种流程优化（ ）
A 工期优化 B 工艺优化 C 技术优化 D成本优化
C
