(共55张PPT)

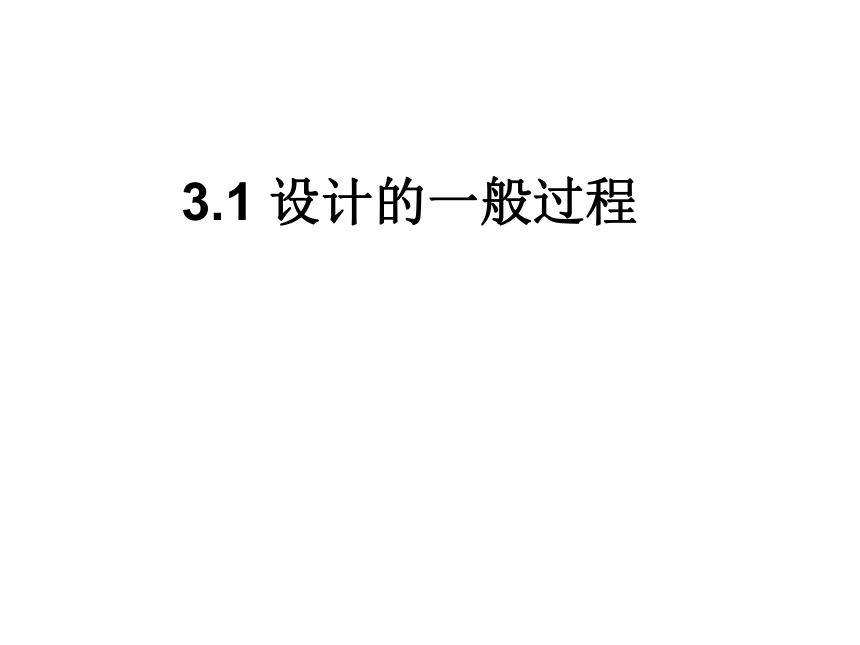

3.1 设计的一般过程
1.发现与明确问题
设计必须从调查需求、分析信息、发现与明确需要解决问题开始，提出设计项目，明确设计要求。
讨论：
陈晨发现了什么问题？
产生了什么需求？
“设计要求”包括的内容有： ⑴ 功能； ⑵ 外形、材料、结构、技术指 标等要求； ⑶ 完成时间、成本等； ⑷ 反映的文化内涵。

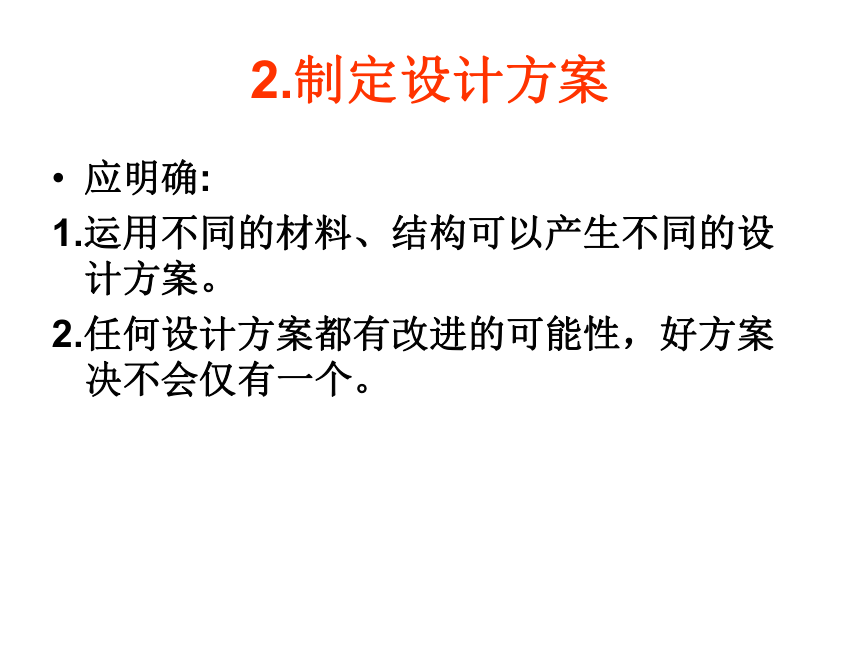

2.制定设计方案
应明确:
1.运用不同的材料、结构可以产生不同的设计方案。
2.任何设计方案都有改进的可能性，好方案决不会仅有一个。

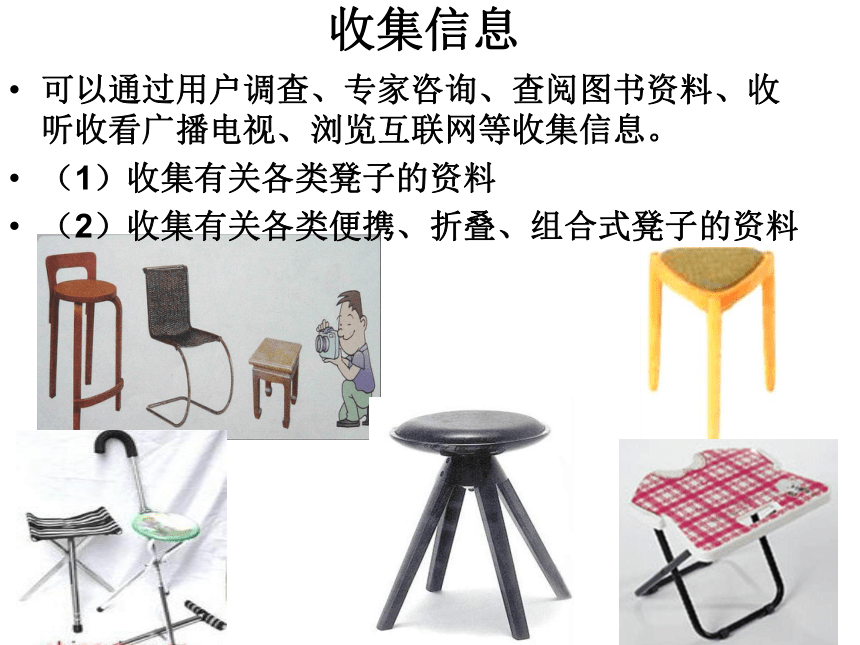

收集信息
可以通过用户调查、专家咨询、查阅图书资料、收听收看广播电视、浏览互联网等收集信息。
（1）收集有关各类凳子的资料
（2）收集有关各类便携、折叠、组合式凳子的资料
方案构思
根据设计要求，大胆构思，挖掘创造潜力，提出多个设想。
材料
结构（画草图、做模型）
连接方式（画草图、做模型）

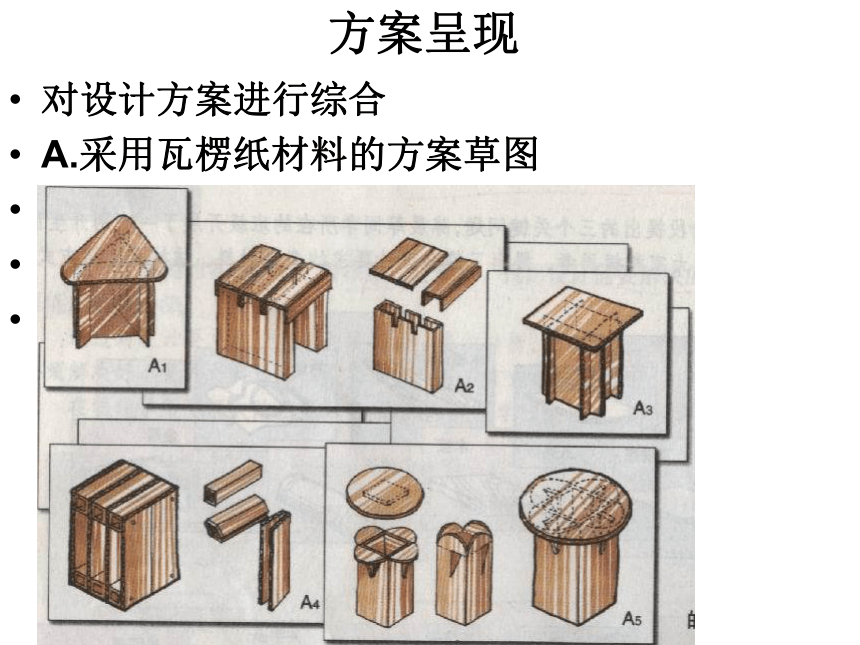

方案呈现
对设计方案进行综合
A.采用瓦楞纸材料的方案草图

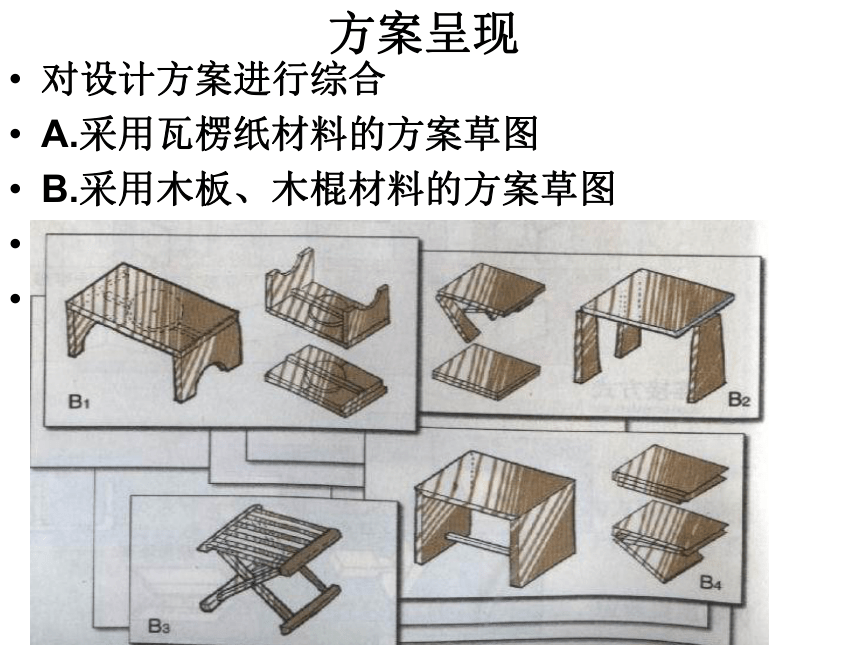

B.采用木板、木棍材料的方案草图
C.采用五夹板材料的方案草图
D.采用其他材料的方案草图
方案呈现
对设计方案进行综合
A.采用瓦楞纸材料的方案草图
B.采用木板、木棍材料的方案草图
C.采用五夹板材料的方案草图
D.采用其他材料的方案草图

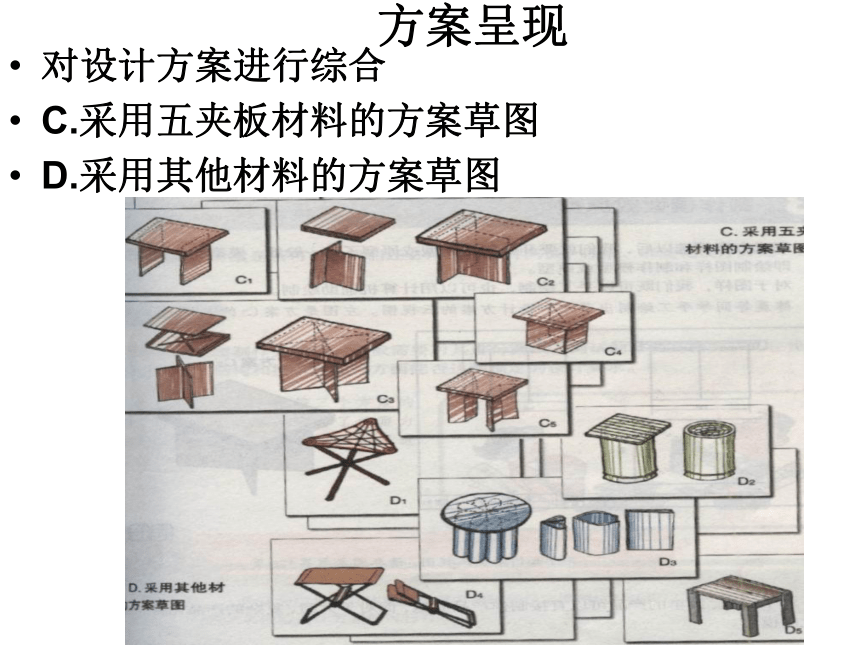

方案呈现
对设计方案进行综合
C.采用五夹板材料的方案草图
D.采用其他材料的方案草图

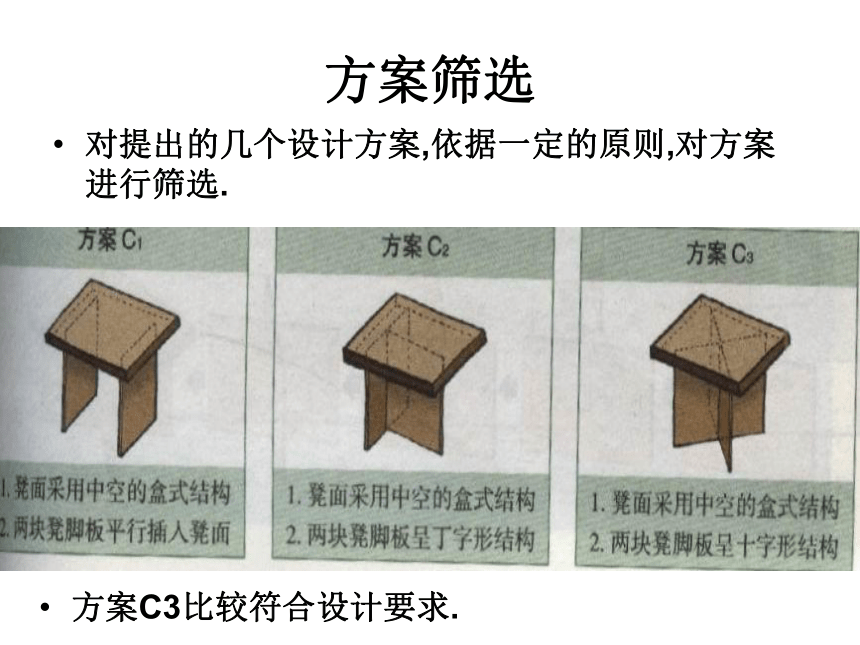

方案筛选
对提出的几个设计方案,依据一定的原则,对方案进行筛选.
方案C3比较符合设计要求.

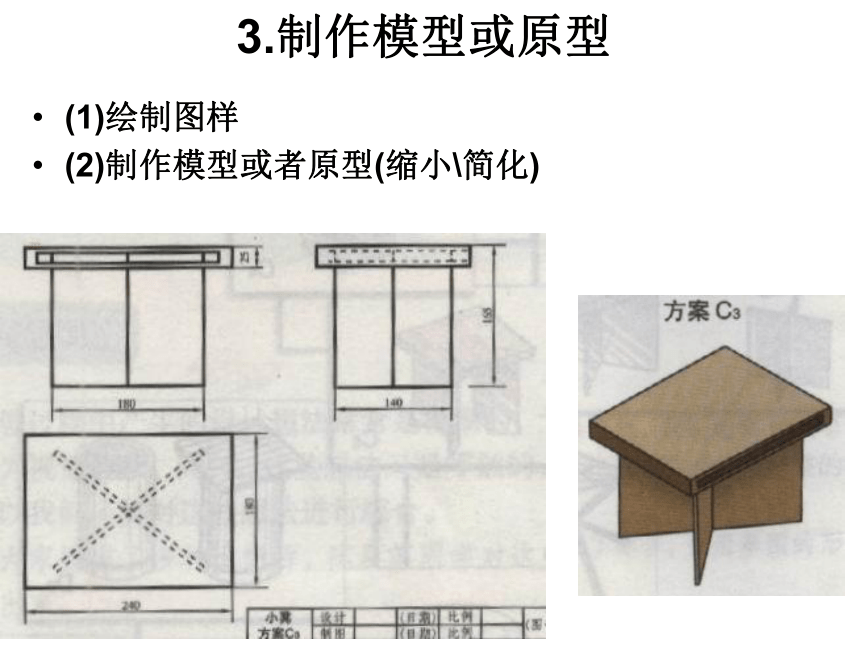

3.制作模型或原型
(1)绘制图样
(2)制作模型或者原型(缩小\简化)
(1)绘制图样
(2)制作模型或者原型(缩小\简化)
3.制作模型或原型
用高密度板做的一张凳子
4.测试、评估及优化
（1）测试：
检验产品在操作、使用过程中，在结构和技术性能等方面能否达到预定的设计要求。
（承重、稳定性）
4.测试、评估及优化
（1）测试：
检验产品在操作、使用过程中，在结构和技术性能等方面能否达到预定的设计要求。
（承重、稳定性）
（2）评估：
对各个方案的结构稳固、造型、制作难度、自重、体积、携带、成本等方面进行评估。
（3）优化：
分析测试和评估的具体记录，同时听取用户、专家等的意见进行改正。
（增加结构强度、美化外观）
（3）优化：
分析测试和评估的具体记录，同时听取用户、专家等的意见进行改正。
（增加结构强度、美化外观）
5.产品的使用和维护
正确使用和维护可以使产品更好地满足人们的需求,并能延长其使用寿命
如何设计使用说明书
设计的一般原则
做为买家，你选择哪款台灯？为什么？
普通灯具
世界灯具设计获奖顶级作品
可根据手的距离控制亮度的灯具
如何评价设计的优劣？
简单地说，一个好的设计要符合以下几个要求：
1、设计思想有新意;
2、具有一定的实用价值;
3、设计美观又注重环保意识等等。
设计有否一定的原则可循呢？
创新常常表现为技术发明和技术革新。
光感手套：只需空中比划，即可输入命令。
1、创新原则
左图是应用蓝牙（无线）技术创新的电脑输入设备。
创新指通过引入新概念、新思想、新方法、新技术等，或革新已有产品，创造具有相当社会价值的事物或形式。
案例分析
门把形指纹识别门
指纹识别技术已有，把门锁上的指纹识别器安置于门把旋钮顶部，当人手抓门把时，自然会把拇指按在旋钮顶部，这样既符合人们的开门习惯（符合人机关系学目标），又达到指纹识别的目的。
组 合 方 法
+
=
梳妆台
典型的创新方法（1）
+
=
带摄像功能的手机
典型的创新方法（2）
在原有基础上进行改进
开瓶器
2、实用原则
产品实用性的内涵是很丰富的，包括：
物理功能：性能、构造、效率、精度、可靠性。
生理功能：方便性、安全性、宜人性。
心理功能：造型、色彩、装饰。
社会功能：显示产品象征、个人的价值、兴趣、爱好和社会地位。
下图中的自行车实用吗？为什么？
分析：以下液体瓶哪个更实用？
左边的液体瓶取液用气压法，不拿起瓶子，可单手操作，很方便。瓶体透明，可以看清剩下多少液体。右边的液体瓶不具备这种优点。
请同学们为我们学校食堂洗碗池选一种水龙头，你会选那种？
3、经济原则
此塑料椅哪方面符合经济原则
可重叠储运、规模化生产
应从哪些方面着手降低成本，体现经济原则？
从材料、技术、管理、工艺、包装、运输、仓储等方面降低成本。
4、美观原则
文房中的笔洗，选哪个好？哪个更实用
产品的外观美是怎样来表达的？
外观美的实现：外观的美通过造型、大小比例、材质、色彩、装饰图案等设计组合来表达。
谈谈对下两例灯具的感受。
5、道德原则
目前流行的LED“免电灯”，用的是电话线的电，电费由邮局负担，厂家这一技术创新符合道德原则吗？
产品设计必须考虑它与人、社会、环境的关系，必须遵循道德原则。要有尊重他人知识产权、技术成果的道德观念。
案例分析——伪劣产品的危害
案例分析——伪劣产品的危害
汽车维修的烦恼
6、技术规范原则
“技术规范”是有关开发产生技术的知识、领域、方法和规定的总和。技术规范有强制性的，也有推荐性的，技术规范是在发展的。
产品通过了这些标准认证，是对其设计、生产、管理高质量的一种体现和认可。
电热水器新标准——防电墙标志07年7月1日施行
7、可持续发展原则
产品的设计要考虑到人类长远的发展，关注生态、环保和资源的合理利用。
树立可持续发展的理念，不仅是产品设计者应当遵循的原则，而且是产品设计者应当承担的责任。
旧式液化气灶不节气
新式节气液化气灶
节能案例
科技新产品：光导管
节能案例
产品过度包装案例
技术设计的一般原则
道德
可持续发展
技术规范
美观
经济
安全
创新
实 用
科学
设计是一项综合活动，其一般原则对设计的成功具有重要影响，但在实际运用中，各种原则并不是各自独立的，它们之间有着相互联系、相互制约、相互影响的关系。
产品设计的原则具有一定的开放性，这些原则是人们在实践中经验总结，它们随着社会的发展而发展。
