第一单元第二节 稳固结构的探析 课件（苏教版－技术与设计2）

(共17张PPT)

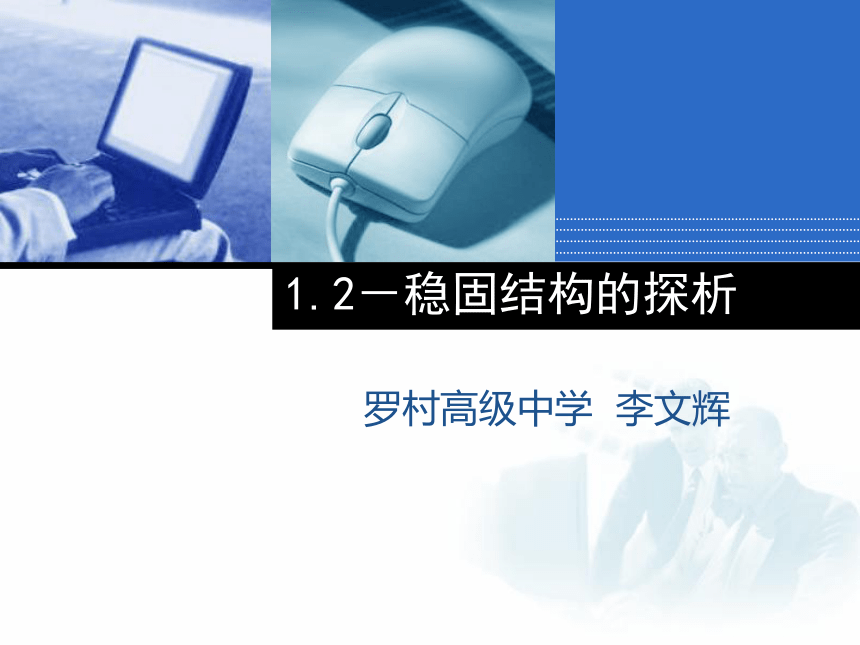

1.2－稳固结构的探析
罗村高级中学 李文辉
一、结构与稳定性

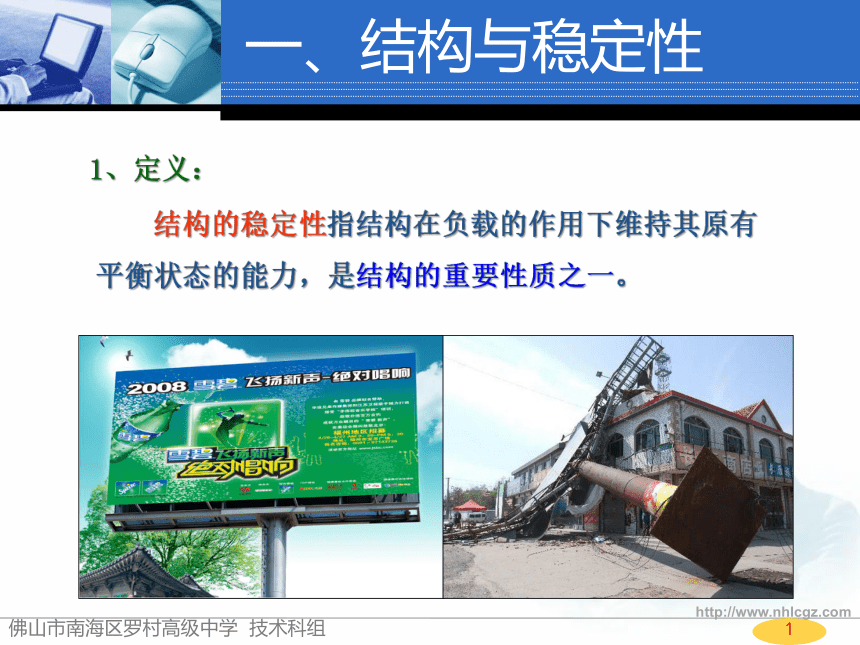

结构的稳定性指结构在负载的作用下维持其原有平衡状态的能力，是结构的重要性质之一。
1、定义：
一、结构与稳定性

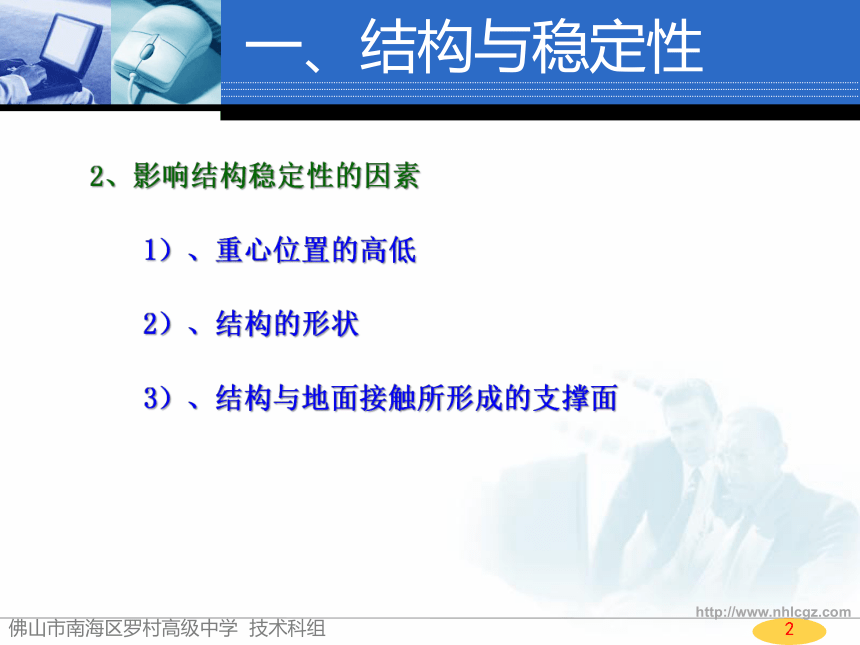

2、影响结构稳定性的因素
1）、重心位置的高低
2）、结构的形状
3）、结构与地面接触所形成的支撑面
一、结构与稳定性

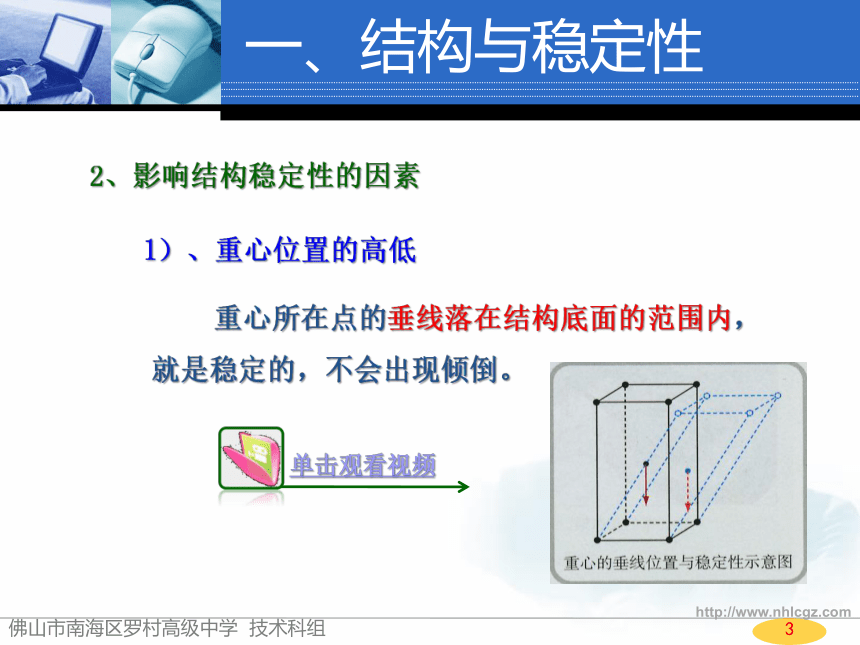

1）、重心位置的高低
2、影响结构稳定性的因素
重心所在点的垂线落在结构底面的范围内，就是稳定的，不会出现倾倒。
单击观看视频
2、影响结构稳定性的因素

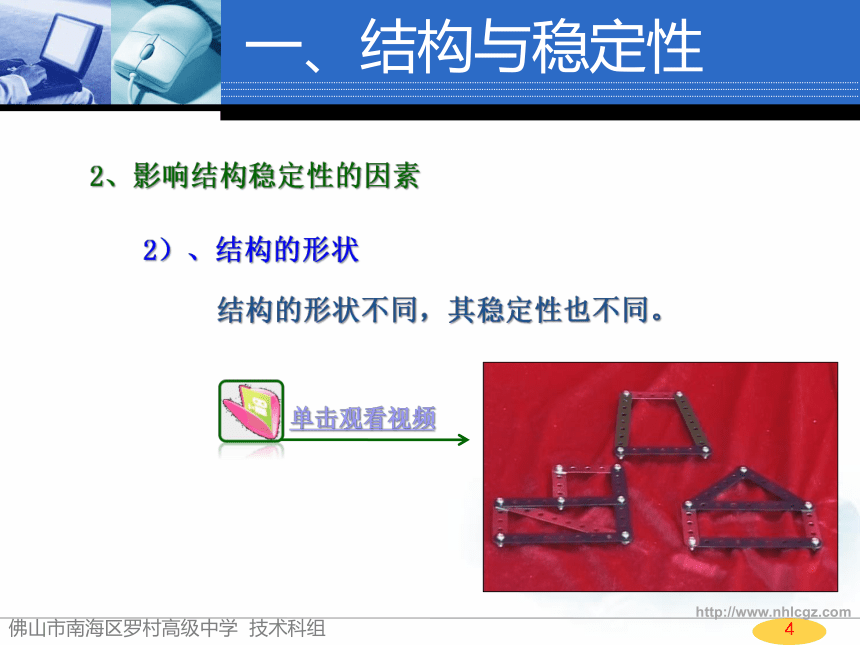

2）、结构的形状
一、结构与稳定性
结构的形状不同，其稳定性也不同。
单击观看视频
一、结构与稳定性
2、影响结构稳定性的因素

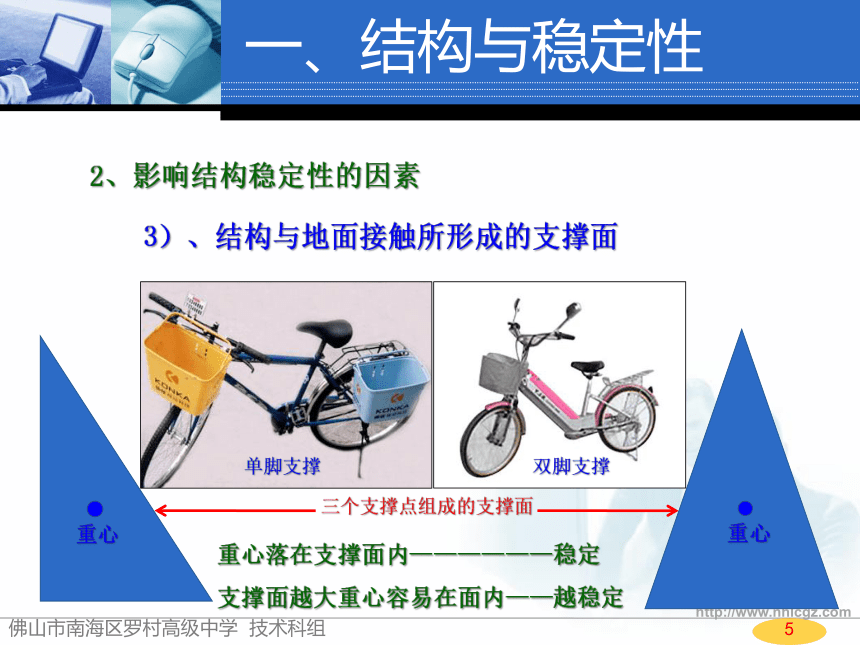

3）、结构与地面接触所形成的支撑面
单脚支撑
双脚支撑
重心落在支撑面内——————稳定
支撑面越大重心容易在面内——越稳定
三个支撑点组成的支撑面
重心
重心
一、结构与稳定性

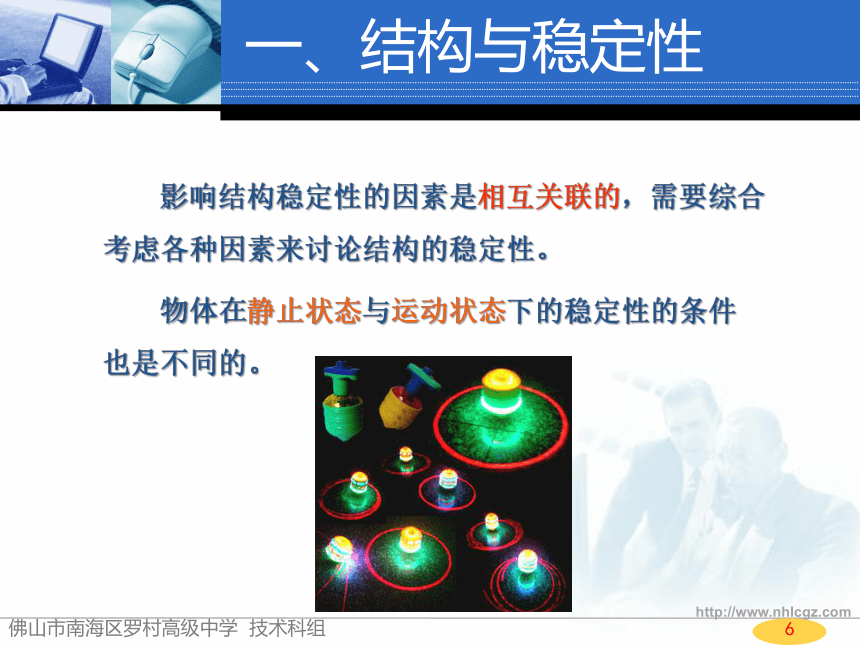

影响结构稳定性的因素是相互关联的，需要综合考虑各种因素来讨论结构的稳定性。
物体在静止状态与运动状态下的稳定性的条件也是不同的。
一、结构与稳定性
探究：
行进中的自行车只有两个支撑点，为什么不会倒下？
一个旋转物体的旋转轴所指的方向在不受外力影响时，是不会改变的。骑自行车也是利用这个原理。轮子转得越快越不容易倒，因为车轴有一股保持水平的力量。另外，人在反复练习后，掌握了随时保持车体平衡的能力也是一个比较重要的原因。
二、结构与强度
1、定义：
结构的强度是指结构具有的抵抗被外力破坏的能力。
当构件受到外力作用时，内部各质点之间的相互作用发生改变，产生一种抵抗外力与变形的力，这种力称之为内力。它反映了材料抵抗外力破坏的能力。
应力——构件的单位横截面积上所产生的内力。是结构构件强度的基本指标。
二、结构与强度
2、影响结构强度的主要因素
影响强度的因素
结构的形状
使用的材料
构件间的连接方式
二、结构与强度
2、影响结构强度的主要因素
结构的形状
三角形是框架结构中最基本的形状之一，它结实、稳定，所用材料最少。在长方形或六边形的框架中间，加上支撑构件，构成三角形，就可以大大增加它的牢固程度。
二、结构与强度
使用的材料
2、影响结构强度的主要因素
不同材料构成的结构，其强度各不相同。
混凝土擅长抗压力，而钢筋擅长抗拉力。
建筑物的梁和柱子为什么会选用钢筋混凝土呢？
请思考：
二、结构与强度
构件间的连接方式
2、影响结构强度的主要因素
连接的方式直接影响结构的强度。
铰连接：构件间不能相对移动，但可相对转动，
具体有松螺栓、松铆等。
二、结构与强度
构件间的连接方式
2、影响结构强度的主要因素
连接的方式直接影响结构的强度。
刚连接：构件间既不能相对移动，也不能相对转动，
具体有榫接、胶接、焊接等。
三、结构与功能
结构是事物存在的形式，对事物的功能和作用有着直接的影响。结构的改变会导致功能的变化。
三、结构与功能
对事物的结构进行局部的调整，它的功能就会有所不同。
举例：对自行车的结构进行局部调整，就可将自行车改成折叠式自行车和童车等。
四、课堂练习
宿舍里，我们既没有书桌，也没有书架，书本不知放哪好，请根据实际情况，设计一个简易实用的壁挂式书架，综合考虑它的稳定性和强度，画出它的设计草图并选择合适的材料加以制作。
